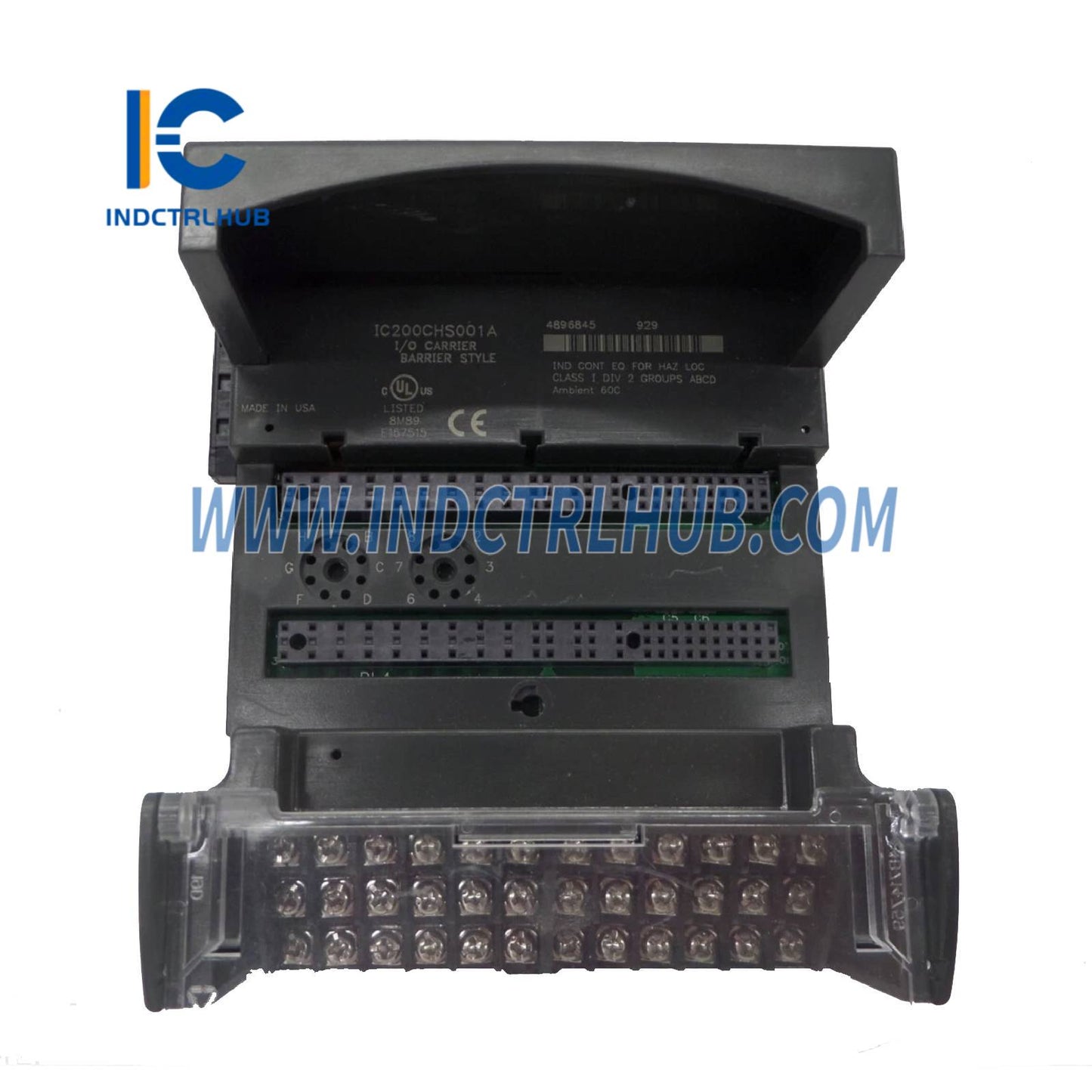

GE IC200CHS001A VersaMax I/O Draerbasis
GE IC200CHS001A VersaMax I/O Draerbasis
Manufacturer: General Electric
Product No.: IC200CHS001A
Condition:1000 in stock
Product Type: VersaMax I/O Draagbasis
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
Produkbesonderhede
| Parameter | Besonderhede |
|---|---|
| Vervaardiger | General Electric |
| Model-/Onderdelnommer | IC200CHS001A |
| Beskrywing | VersaMax I/O Draer Basis (Versperring-Styl, Hersiening A) |
Produk Oorsig
| Parameter | Besonderhede |
|---|---|
| Onderdelnommer | IC200CHS001A |
| Produk Naam | IC200CHS001 VersaMax Versperring-Styl I/O Draer |
| Toepassing | Monteer VersaMax I/O modules (diskreet, analoog, spesiaal) in 'n DIN-rail of paneel-gemonteerde PLC-rak; verskaf versperring-styl terminaalblokke vir veldbedrading |
| Kompatibiliteit | Alle VersaMax I/O modules (IC200MDLxxx, IC200ALGxxx, IC200MDDxxx); ondersteun CPU, NIU, en uitbreiding konfigurasies |
| Funksie | Verskaf backplane krag, veldkragverspreiding, module sleuteling, en bedradingsterminale; Hersiening A sluit in verbeterde terminaal wringkrag spesifikasies en etikettering |
Funksionele Spesifikasies
| Parameter | Besonderhede |
|---|---|
| Monteringstipe | 35 mm DIN-rail (EN 50022) of paneelmontering (met skroewe) |
| Module Gleuwe | 1 gleuf (enkel I/O module) |
| Terminalblokke | Versperring-styl, verwyderbaar, 36 skroefterminale (18 per kant) |
| Terminal Draadgrootte | 12_22 AWG (0.34_3.3 mm²) solied/gestrande |
| Terminalaangedrewe wringkrag | 0.5_0.6 Nm (4.4_5.3 in-lb) _ verbeter in Rev A |
| Veldkrag | 3 geïsoleerde gemeenskappe: +24 V DC, 0 V, FG (raamgrond) |
| Agterpaneel Krag | +5 V DC en +3.3 V DC word van aangrensende draer of kragtoevoer deurgegee |
| Kragverspreiding | Daisy-ketting via sykoppelstukke (links/rechts) |
| Module Sleuteling | Meganiese sleutel voorkom verkeerde module-insetting |
| Module Houvas | Vasgeskroefde sluiting |
| Etikettering | Maak terminaalmerke skoon (1_36), kleurgekodeerde gemeenskappe, module tipe etiket area |
| LED-aanwysers | Geen (status via I/O-module) |
| Konfigurasie | Steek-en-speel; outomaties opgespoor deur VersaMax CPU/NIU |
| Warm Wissel | Ondersteun (met versoenbare I/O-modules en CPU-firmware) |
Elektriese Spesifikasies
| Parameter | Besonderhede |
|---|---|
| Agterpaneelspanning | +5 V DC ±5%, +3.3 V DC ±5% |
| Agterpaneelstroom | Tot 3 A totaal (beperk deur kragtoevoer) |
| Veldkragspanning | 18_30 V DC (nominaal 24 V) |
| Veldkragstroom | Tot 8 A per draer (eksterne gesmelte) |
| Isolasie | 1500 V RMS veld-na-agterpaneel (via I/O-module) |
| Aarding | Toegewese FG terminaal; verbind met DIN-rel |
Meganiese Spesifikasies
| Parameter | Besonderhede |
|---|---|
| Afmetings (H x B x D) | 133.4 mm _ 63.5 mm _ 70 mm (5.25" _ 2.5" _ 2.76") |
| Gewig | 0.35 lb (0.16 kg) |
| Huismateriaal | Hoë-impak polikarbonaat (UL94-V0) |
| Kleur | Ligte grys (RAL 7035) |
| Terminal Deksel | Geskeide, deursigtig, met etiket sak |
| DIN Rel Slot | Veerbelaste klem |
Omgewingspesifikasies
| Parameter | Besonderhede |
|---|---|
| Bedryfstemperatuurbereik | -40°C tot +70°C (verleng) |
| Stoor Temperatuurbereik | -40°C tot +85°C |
| Lugvogtigheid | 5% tot 95% nie-kondenseer |
| Trilling | IEC 60068-2-6 (5g, 10_150 Hz) |
| Skok | IEC 60068-2-27 (30g, 11 ms) |
| Behuizinggradering | IP20 |
Hersienings A Verbeterings
| Verbetering | Besonderhede |
|---|---|
| Terminalaangedrewe wringkrag | Verhoog tot 0.6 Nm vir beter draaddetensie |
| Etikettering | Verbeterde silkskermduidelikheid en duursaamheid |
| Materiaal | Verbeterde UV-bestande plastiek |
| Aarding | Versterkte FG-verbinding na DIN-rail |
Standaard Nakoming
| Standaard | Nakoming |
|---|---|
| IEC 61131-2 | Ja |
| CE Merk | Ja |
| UL/cUL | Ja (Lêer E201567) |
| CSA | Ja |
| Klas I Afdeling 2 | Ja (Groep A, B, C, D) |
| ATEX Sone 2 | Ja |
| RoHS 2 | Ja |
