Product Description
Produkbesonderhede
| Parameter | Besonderhede |
|---|---|
| Vervaardiger | Algemene Elektrisiteit |
| Model-/Onderdelnommer | DS200SHVIG1BHD |
| Beskrywing | Hoëspanning Omskakelaar Hefbo-bestuursbord |

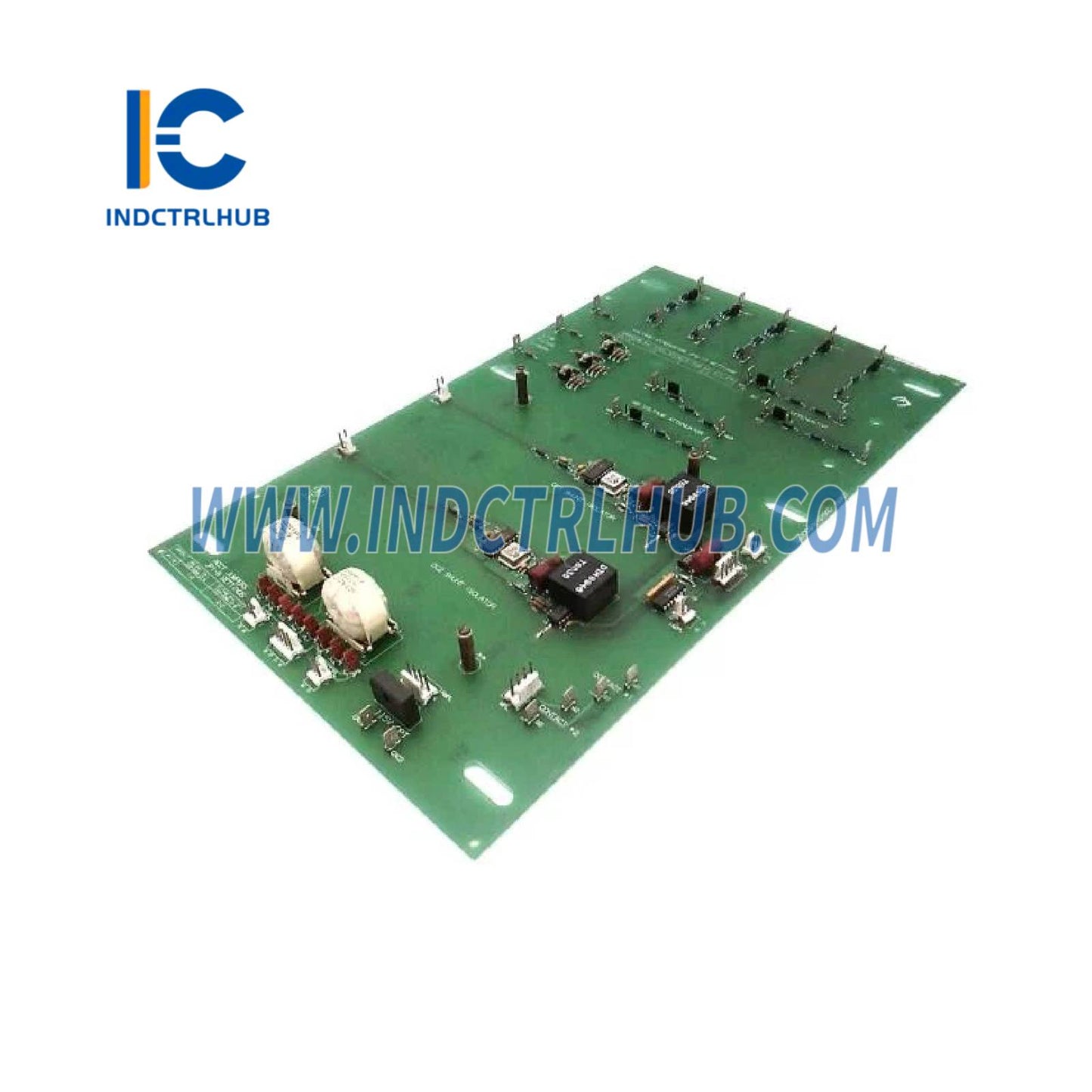

Produk Oorsig
| Parameter | Besonderhede |
|---|---|
| Onderdelnommer | DS200SHVIG1BHD |
| Produknaam | DS200SHVI Hoëspanning Hefbo-bestuurder |
| Toepassing | Hefbo-bestuurder vir hoëspanning IGBT-omskakelaars in opwekking- en aandryfstelsels vir turbinegeneratoren |
| Kompatibiliteit | Ontwerp vir GE EX2100 opwekkingsisteme; integreer met kragbrugmodules en beheerdersverwerkers |
| Funksie | Beheer IGBT-hefboodskappe vir hoëkrag-omskakeling, bied isolasie, beskerming en foutdiagnose |
Funksionele Spesifikasies
| Parameter | Besonderhede |
|---|---|
| Tipe | Hoëspanning IGBT poortaandrywerbord |
| Poortaandryfstroom | ±15 A piek, 1 A deurlopend |
| Poortspanning | +15 V / -9 V (tipies vir IGBT aanskakel/afskakel) |
| Isolasie | 2500 V RMS tussen beheer- en kragkant |
| Skakelfrekwensie | Tot 10 kHz |
| Foutopsporing | Ontsaturasie-detectie, oorstroom, kortsluiting, oortemperatuur |
| Kragvoorsiening | 24 V DC nominaal (van stelsel-rugbord af) |
| Kragverbruik | 15 W maksimum |
| Bedryfstemperatuurbereik | -30°C tot +70°C |
| Montering | Rakmontering in opwekkingbeheer-kas |
| Afmetings | 10.5" x 8.5" x 1.5" (267 mm x 216 mm x 38 mm) ongeveer |
| Gewig | 2.5 lb (1.13 kg) |
| Beskermingskenmerke | Ontsaturasie-beskerming, aktiewe klem, termiese afsluiting |
| Norme-nakoming | IEC 61800-5-1, CE, UL, CSA |
