Product Description

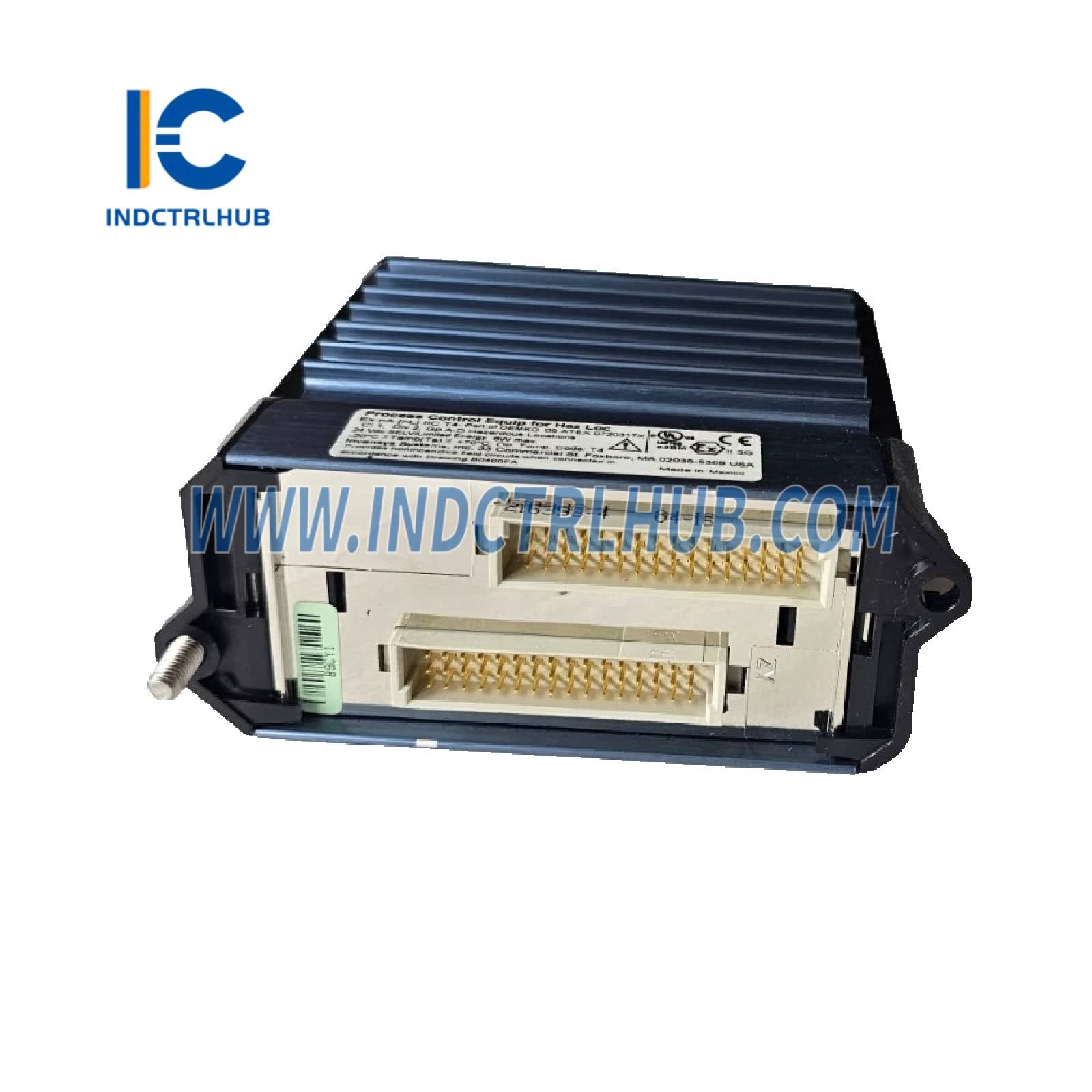

Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | Schneider Electric (Foxboro) |
| Deelnommer | RH927AH (vervang P0927AH) |
| Produk Tipe | FBM214b HART Kommunikasie Ingangs Module |
| Funksie | Agt 4 tot 20 mA analoog insetkanale met HART-kommunikasieondersteuning |
| Stelsel Kompatibiliteit | Foxboro Evo Prosesoutomatiseringstelsel, 200 Reeks Substelsel |
| Geassosieerde Dokument | PSS 31H-2S214 |
Funksionele Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Insetkanale | 8 individueel geïsoleerde kanale, elk ondersteun: - Standaard 4 tot 20 mA analoogsein - HART Frekwensie Verskuiwing Sleutel (FSK) sein oor 4 tot 20 mA |
| HART-kompatibiliteit | Ondersteun HART-instrumente wat voldoen aan Weergawe 5, 6, of 7 spesifikasies; punt-tot-punt, meester/slaaf, asinkroon, half-dupleks by 1200 baud |
| HART Kommunikasie | - 2 boodskappe per sekonde - Ondersteun universele opdragte vir Foxboro Evo stelsel databasisintegrasie - Boodskap deurlaat vir universele, algemene praktyk, en toestel-spesifieke opdragte (geen uitbarstingsmodus nie) - Gebruik Intelligent Field Device Configurator (IFDC) met Foxcom en HART protokolle |
| Kommunikasie-koppelvlak | - FSK-modem per kanaal vir bi-rigting digitale kommunikasie - Foutkontrole: pariteit per greintjie, een CRC kontrole-greintjie |
| Analoog Invoer | - Sensorkontakweerstand: 61.5 Ω nominaal - Totale Ingangsweerstand: 280 Ω nominaal - Ingangsweerstand (met TA): 282 Ω (eksterne kragtoevoer), 302 Ω (interne kragtoevoer) - Akkuraatheid: ±0.03% van volle skaal (sluit nie-lineariteit in) - Temperatuurfaktor: 50 ppm/°C - Resolusie: 15 bisse - Opdateringsfrekwensie: 100 ms - Integrasietyd: 500 ms - Gemeenskaplike Modus Weiering: >100 dB by 50 of 60 Hz - Normale Modus Weiering: >35 dB by 50 of 60 Hz |
| Lus Kragtoevoer | - Intern: Per kanaal geïsoleerde 24 V DC ±10%, 18.5 V DC minimum by 20.5 mA, 20 Ω uitsetimpedansie - Ekstern: Opsioneel, vereis Kabel Balun Module (RH903SV) vir 2+ kanale om oorkruisspraak te voorkom - Lusvoorsieningbeskerming: Huidig beperk tot <37 mA per kanaal |
| Maksimum Afstand | Tot 3030 m (10,000 vt) per HART FSK fisiese laagspecificasie HCF_SPEC-54, Hersiening 8.1 (verminder met intrinsieke veiligheidsversperrings) |
| Veldbus Kommunikasie | Kommunikeer via redundante 2 Mbps module Fieldbus (pad A of B) met FCM of FCP |
| Sagwarevereistes | I/A Reeks v8.2 tot v8.8 of Control Core Dienste v9.0 of later |
| Kalibrasie | Nie nodig vir module of terminering samevoeging nie |
Fisiese Spesifikasies

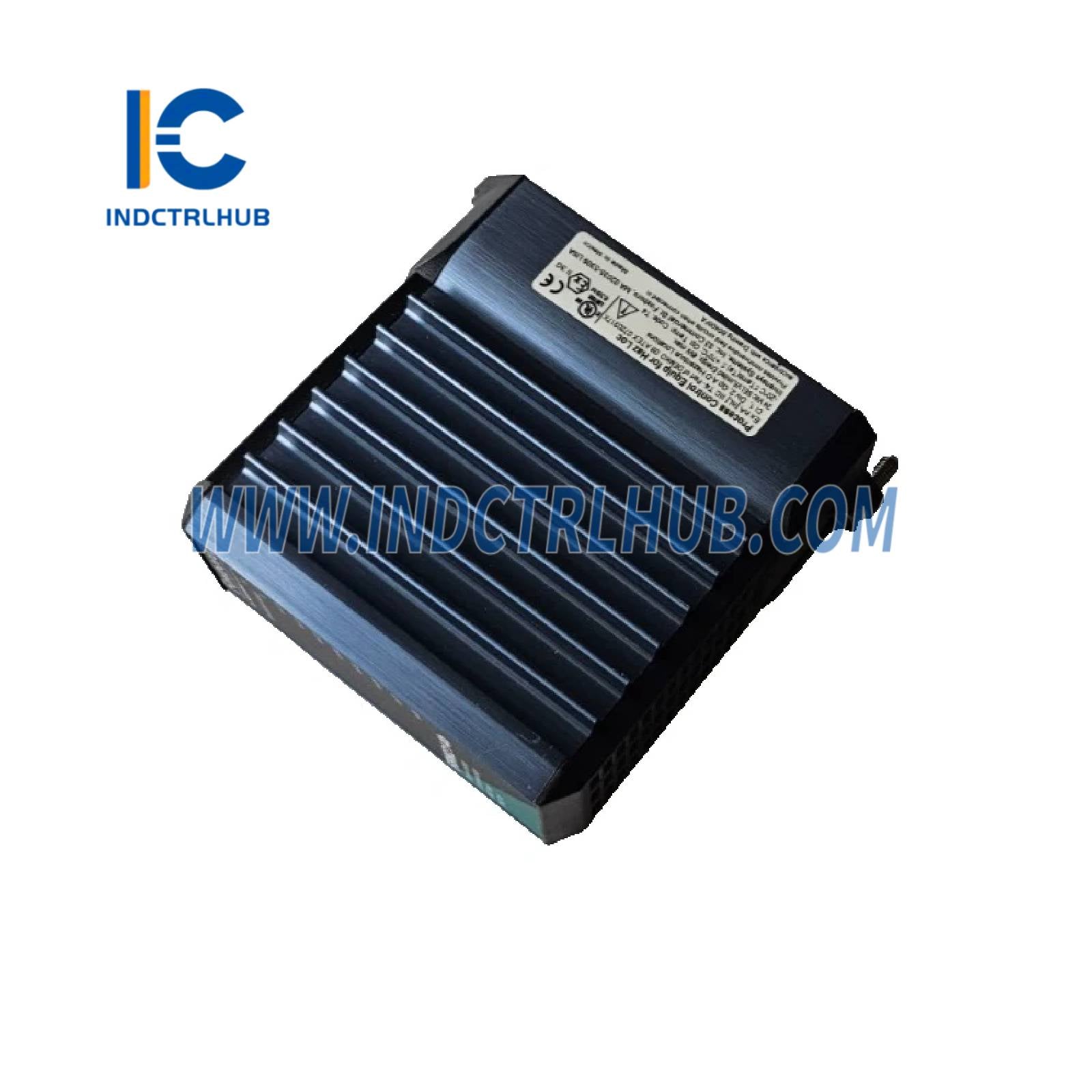

| Kenmerk | Spesifikasie |
|---|---|
| Montering | - Module: Monteer op modulêre basisplaat (DIN-rail of 19-duim rak, horisontaal/vertikaal) of 100 Reeks omskakelingsmonteringsstruktuur - Terminering Samevoeging: DIN-rail-gemonteer (32 mm of 35 mm style) |
| Gewig | - Module: 284 g (10 oz) ongeveer - Terminering Samevoeging (RH924JH): Ongeveer 181 g (0.40 lb) |
| Afmetings (Module) | - Hoogte: 102 mm (4 in), 114 mm (4.5 in) met montering lugs - Breedte: 45 mm (1.75 in) - Diepte: 104 mm (4.11 in) |
| Konstruksie | - Module: Stewige geëkstrudeerde aluminium buitekant - Terminering Samevoeging (RH924JH): Poliamied (PA), kompressie skroef terminals |

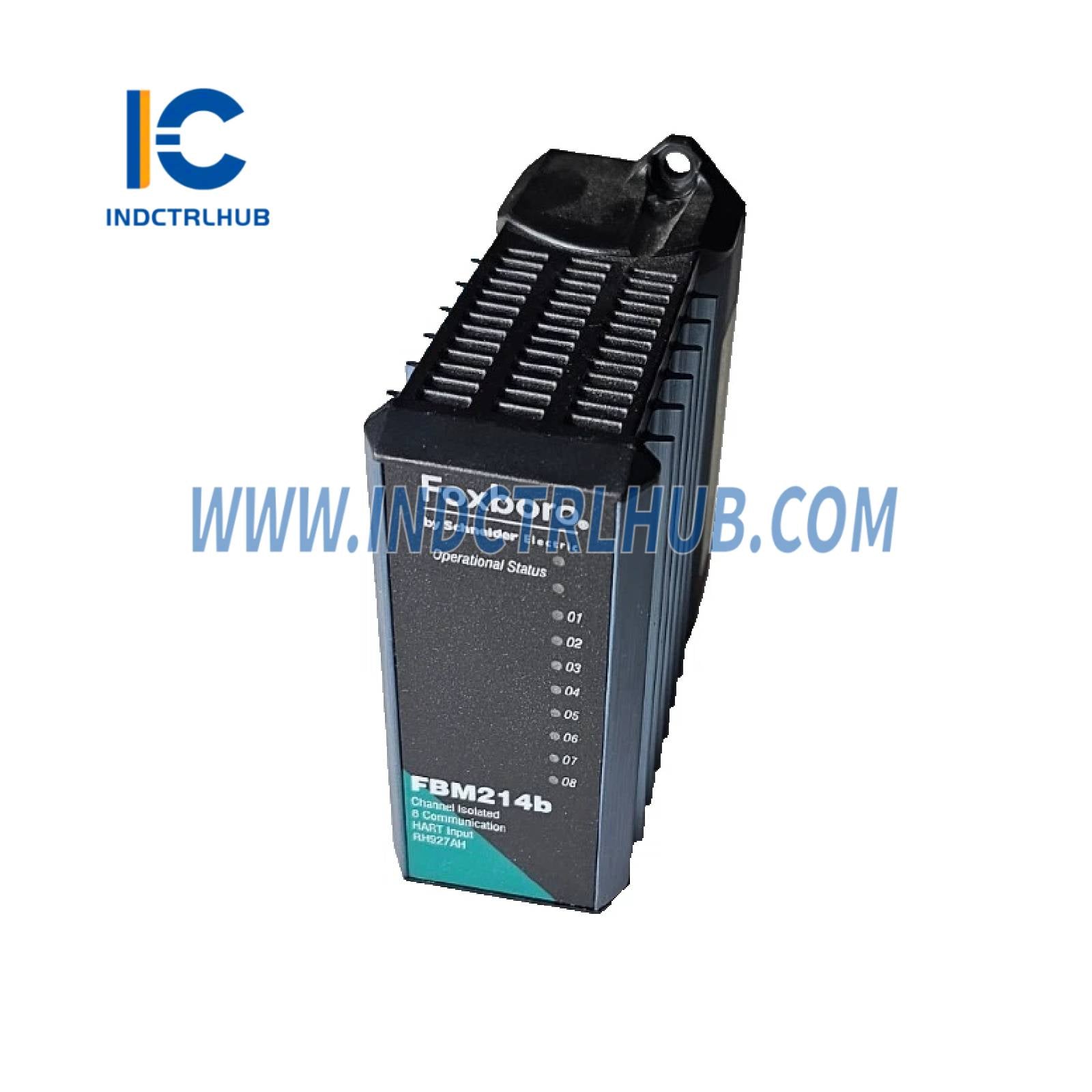

| Visuele Aanwysers | LED's vir operasionele status en kanaal kommunikasie aktiwiteit |
Omgewingspesifikasies
| Parameter | Bedryf | Berging |
|---|---|---|
| Temperatuur | -20 tot +70°C (-4 tot +158°F) | -40 tot +70°C (-40 tot +158°F) |
| Relatiewe Vogtigheid | 5 tot 95% (nie-kondenseer) | 5 tot 95% (nie-kondenseer) |
| Hoogte | -300 tot +3,000 m (-1,000 tot +10,000 vt) | -300 tot +12,000 m (-1,000 tot +40,000 vt) |
| Vibrasie | 7.5 m/s² (0.75 g) van 5 tot 500 Hz | - |
| Besmetting | Klas G3 (Swaar) volgens ISA S71.04, EIA 364-65 Klas III | - |
Kragspecificasies
| Kenmerk | Spesifikasie |
|---|---|
| Ingangsspanning | 24 V DC +5%, -10% (redundant) |
| Verbruik | 7 W (maksimum) |
| Hitte Afvoer | 4 W (maksimum) |
Regulerende Nakoming
| Sertifiseringstipe | Besonderhede |
|---|---|
| Elektromagnetiese Kompatibiliteit (EMC) | - Europese EMC-riglyn 2004/108/EG en 2014/30/EU - Voldoen aan EN61326-1:2013 Klas A Uitsendings en Industriële Immuniteitsvlakke |

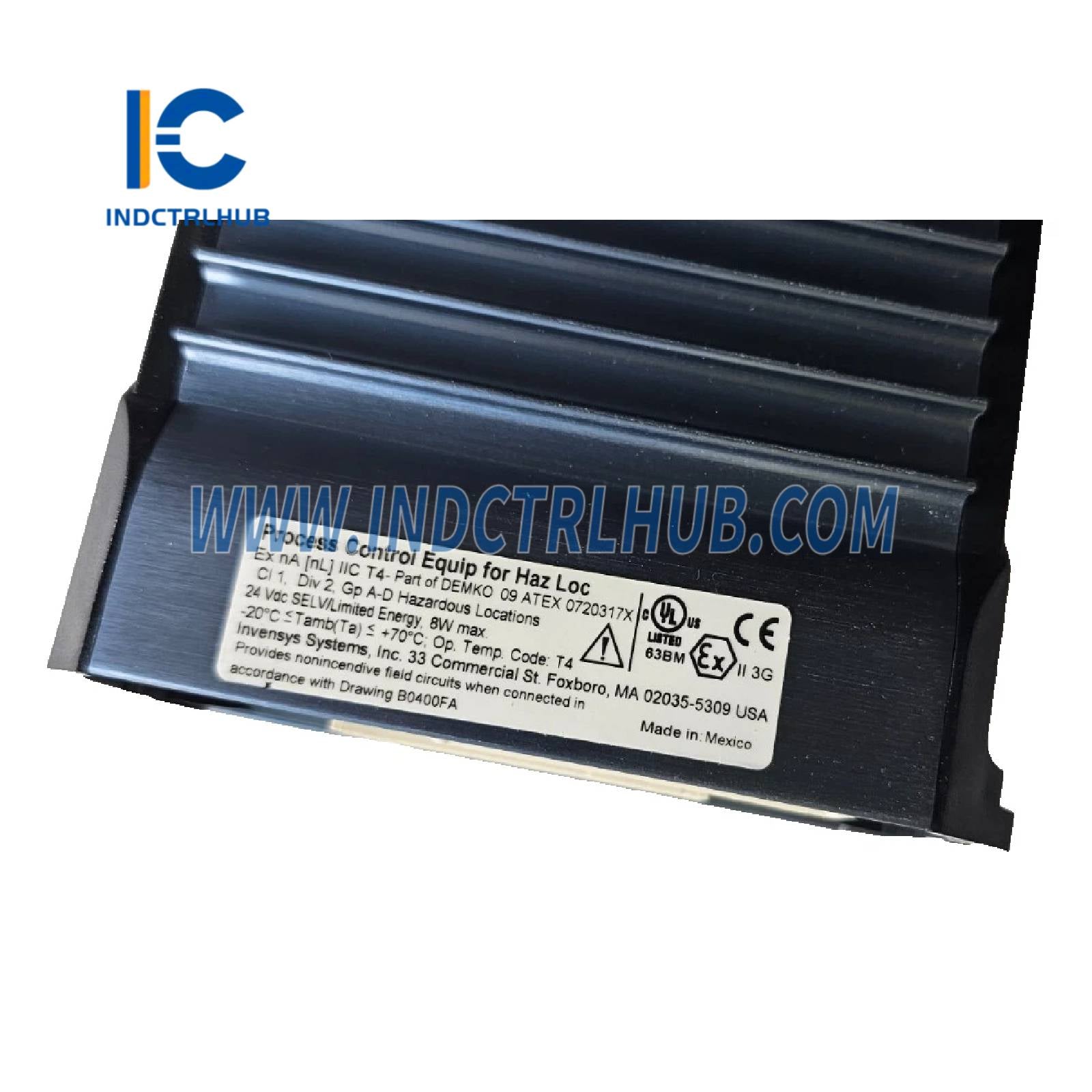

| Produkveiligheid | - UL/UL-C gelys vir Klas I, Groepe A-D, Afdeling 2, T4 wanneer gekoppel aan gespesifiseerde Foxboro Evo verwerkermodules (volgens B0400FA) - DEMKO gesertifiseer Ex nA IIC T4 vir Sone 2 omhulsels - Voldoen aan Klas 2 vereistes volgens NEC Artikel 725 en CEC Afdeling 16 |
| RoHS Nakoming | Voldoen aan Europese RoHS-riglyn 2011/65/EU |
| Mariene Sertifisering | ABS Tipe Goedgekeur en Bureau Veritas gesertifiseer vir Omgewingskategorie EC31 |
Bestelinligting
| Veld | Besonderhede |
|---|---|
| Deelnommer | RH927AH (FBM214b Module) |
| Verwante Komponente | - Terminering Samevoeging: RH924JH (PA, kompressie, DIN-rail-gemonteer) - Terminering Kabels: Tipe 1 (P/PVC: RH916DA-DJ, LSZH: RH928AA-AK) - Kabel Balun Module: RH903SV (CBM-4, 4 baluns, vir eksterne kragtoevoer) |
| Verwante Dokumente | - PSS 31H-2S214: FBM214b HART Kommunikasie Invoer Module - B0400FA: Standaard en Kompakte 200 Reeks Subsisteem Gebruikersgids - PSS 31H-2SBASPLT: Standaard 200 Reeks Basisplate - PSS 31H-2W4: Terminering Samevoeg Adapter Modules vir 100 Reeks Opgradering |
