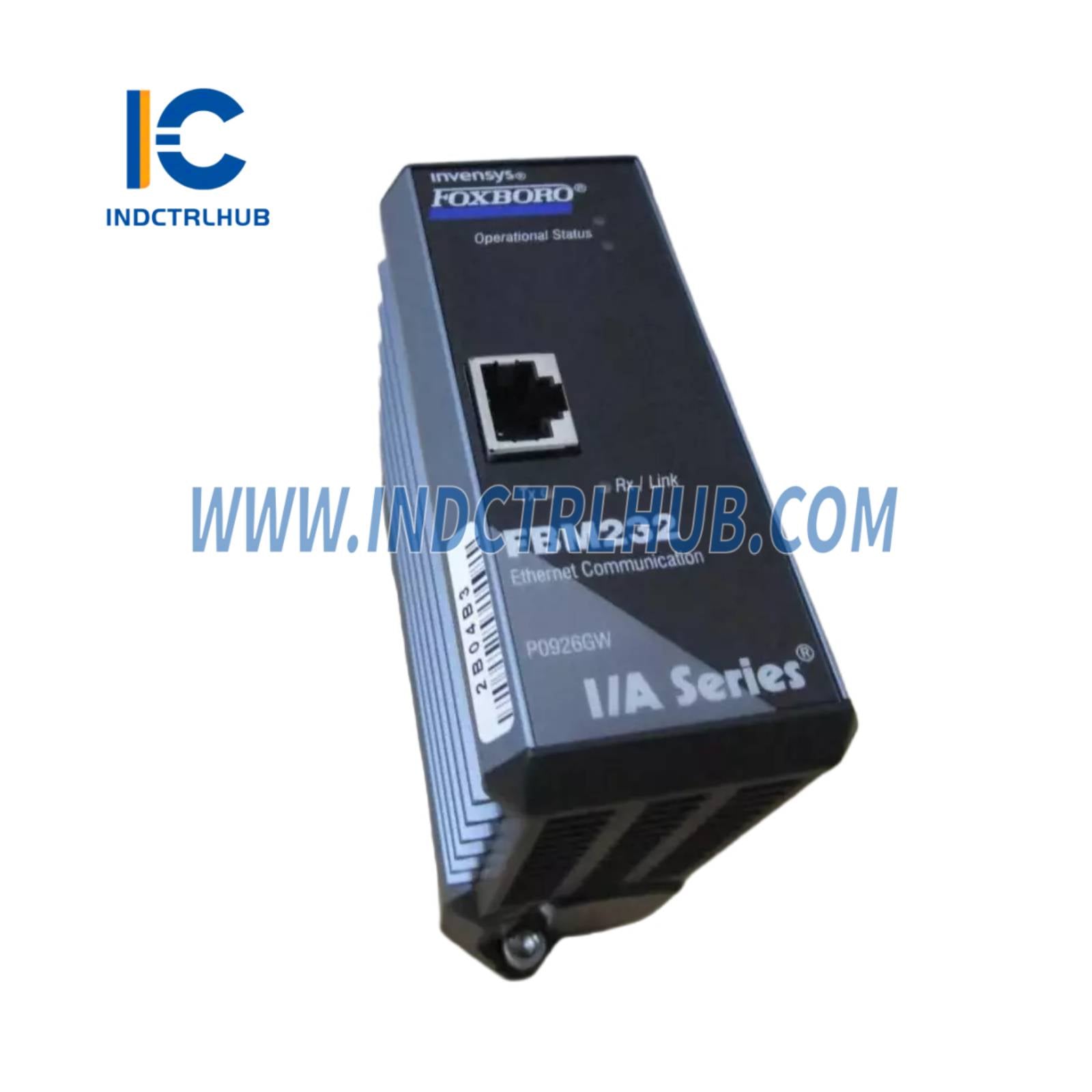

Produkparameters vir P0926GW (FBM232 Veldtoestel Stelselintegreerder Module)
📘 Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | Schneider Electric (Foxboro) |
| Deelnommer | P0926GW |
| Produk Tipe | Veldtoestel Stelselintegreerder (FDSI) Module |
| Funksie | Verskaf 'n enkele Ethernet-koppelvlak (10/100 Mbps) tussen enkelpoort veld I/O-toestelle en die EcoStruxure Foxboro DCS-stelsel |
| Stelsel Kompatibiliteit | EcoStruxure Foxboro DCS, koppel met FCM100Et, FCM100E, FCP270, of FCP280 via 2 Mbps module Fieldbus |
| Geassosieerde PSS Dokument | PSS 41H-2S232, Rev. B (Mei 2023) |
⚙️ Funksionele Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Kommunikasie-koppelvlak | Enkele Ethernet-poort (10 Mbps of 100 Mbps, koper) via RJ-45-verbinder |
| Kommunikasieprotokol | UDP/IP of TCP/IP |
| IP-adreskonfigurasie | Vas of DHCP |
| I/O-kapasiteit | Tot 64 toestelle per FBM232 (prestasie-afhanklik) met tot 2000 Distributed Control Interface (DCI)-verbindings |
| Data Tipes Oorgedra | 2-byte of 4-byte gesigneerde/ongesigneerde heelgetalle, 4-byte IEEE enkelpresisie drywingswaardes, binêre waardes; outomatiese omskakeling per aflaaibare bestuurder |
| Vinnigste ECB-blokperiode | 500 ms |
| I/O-bestuurders | Aflaaibare sagtewarebestuurders stel die module in vir spesifieke toestelprotokolle; standaard en pasgemaakte bestuurders beskikbaar |
| Beheerblokondersteuning | Ondersteun DCI-bloktipes: BIN, BINR, BOUT, IIN, IOUT, PAKIN, PAKOUT, PLSOUT, RIN, RINR, ROUT, STRIN, STROUT |
| Veldbus Kommunikasie | Koppel met redundante 2 Mbps module Fieldbus via FCM100Et, FCM100E, FCP270, of FCP280; gaan voort op aktiewe pad as een faal |
| Bedrywighede | - Verkry toegang tot tot 64 toestelle vir lees/skryf - Ondersteun tot 2000 analoog of 64000 digitaal I/O waardes - Data gestoor in module databasis vir Foxboro DCS aanlegbestuur en vertonings |
| Konfigurator | FDSI-konfigurator gebruik XML-gebaseerde lêers vir poortopstelling (bv., DHCP, IP-adresse) en opsionele toestelspesifieke konfigurasie (bv., skandeerspoed, data-adres, oordraghoeveelheid) |
📏 Fisiese Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Montering | Word op 'n Modulêre Basisplaat gemonteer (DIN-spoor of 19-duim rak met stel, volgens PSS 31H-2SBASPLT); ondersteun 4 of 8 FBM's |
| Afmetings | - Hoogte: 102 mm (4 in), 114 mm (4.5 in) met montering-lugs - Breedte: 45 mm (1.75 in) - Diepte: 104 mm (4.11 in) |
| Gewig | Ongeveer 284 g (10 oz) |
| Konstruksie | Stewige geëkstrudeerde aluminium buitekant vir fisiese en elektriese beskerming |
| Visuele Aanwysers | LED's vir operasionele status en Ethernet-poort kommunikasie-aktiwiteit (uitsending/ontvang) |
| Kabels | - Module na hub/skakelaar/toestel: 1 m (3.3 ft) tot 100 m (330 ft), RJ-45 koppelstukke - Null Hub Adapter Kabel: P0971PK |
| Ethernet-skakelaar | Kompatibel met 5-poort 10/100 Base TX DIN-spoor-gemonteerde skakelaar (P0972WE); verskeie skakelaars kan tot 64 toestelle koppel |
🌡️ Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur | - Rev A tot J: -20 tot +70°C (-4 tot +158°F) - Rev K en later: 0 tot +70°C (32 tot +158°F) |
| Bedryfsvogtigheid | 5 tot 95% (nie-kondenseer) |
| Bergingstemperatuur | -40 tot +70°C (-40 tot +158°F) |
| Stoorvogtigheid | 5 tot 95% (nie-kondenseer) |
| Besmetting | Geskoei vir Klas G3 (swaar) omgewings volgens ISA S71.04 (EIA 364-65, Klas III) |
✅ Regulerende Nakoming
| Sertifiseringstipe | Besonderhede |
|---|---|
| EMV | Voldoen aan die Europese EMC-riglyn 2014/30/EU; voldoen aan EN61326-1:2013 Klas A Uitsendings en Industriële Immuniteitsvlakke |
| Produkveiligheid | - UL/UL-C gelys vir Klas I, Groepe A-D, Afdeling 2, T4; voldoen aan Klas 2 vereistes (NFPA 70, CSA C22.1) - DEMKO gesertifiseer Ex nA IIC T4 vir Sone 2 volgens ATEX Direkief 2014/34/EU - Voorwaardes volgens Standaard en Kompak 200 Reeks Subsisteem Gebruiker se Gids (B0400FA) |
| Mariene Sertifisering | ABS Tipe Goedgekeur, Bureau Veritas Marine gesertifiseer vir Omgewingskategorie EC31 |
| Kalifornië Proposition 65 | Bevat lood/loodverbindings, bekend daarvoor dat dit kanker en voortplantingskade veroorsaak (www.p65warnings.ca.gov) |
| Kalibrasie | Geen kalibrasie benodig nie |
🔧 Bykomende Kenmerke
| Kenmerk | Besonderhede |
|---|---|
| Maklike Verwydering | Verwyderbaar/vervangbaar sonder om krag af te koppel |
| Drywer Afhanklikheid | Prestasie en datatipes hang af van die gelaaide I/O drywer; verwys na drywerspesifieke PSS of Gebruiker se Gids |
| Netwerk Konfigurasie | Verbind met Ethernet skakelaars (bv. P0972WE) of hubs vir enkel- of veelvuldige toestelkommunikasie (tot 64 toestelle) |
📦 Bestelinligting
| Veld | Besonderhede |
|---|---|
| Deelnommer | P0926GW (FBM232 Module) |
| Verwante Komponente | - Null Hub Adapter Kabel: P0971PK - 5-Poort Ethernet Skakelaar: P0972WE - Basisplaat: Modulêre Basisplaat (volgens PSS 31H-2SBASPLT) |
| Verwante PSS Dokumente | - PSS 31H-2SOV: Standaard 200 Reeks Subsisteem Oorsig - PSS 31H-2CERTS: Agentskap Sertifiserings - PSS 41H-7NWEQUIP: Foxboro DCS Beheer Netwerk Ethernet Toerusting |
