Produkparameters vir P0922VW (FBM218 HART Kommunikasie Redundante Uitsetmodule)
📘 Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | Foxboro (deur Schneider Electric) |
| Deelnommer | P0922VW (vervang deur RH922WW) |
| Produk Tipe | FBM218 HART Kommunikasie Redundante Uitsetmodule |
| Funksie | Verskaf agt geïsoleerde uitsetkanale vir 4 tot 20 mA analoog seine of digitale HART seine wat oor 4 tot 20 mA uitsette geplaas is, gebruiker-verkiesbaar per kanaal |
| Stelsel Kompatibiliteit | Foxboro Evo Proses Outomatiseringstelsel, koppel met Fieldbus Kommunikasie Module (FCM) of Field Control Processor (FCP) |
| Geassosieerde PSS Dokument | PSS 31H-2S218 |
⚙️ Funksionele Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Moduletipe | HART Kommunikasie Redundante Uitset Module |
| Uitsetkanale | 8 geïsoleerde kanale, elk verskaf: - Standaard 4 tot 20 mA analoog uitset - Digitale HART FSK sein oor die 4 tot 20 mA uitset geplaas |
| Redundansie | Module paar (Meester en Volger) bied redundansie op FBM-vlak; uitsette bedraad na een TA via redundante adapter |
| HART-protokolweergawe | Ondersteun HART Weergawes 5, 6, of 7 |
| Kommunikasie | Punt-tot-punt, meester/slaaf, asinkroon, half-dupleks, 1200 baud |
| Foutkontrole | Pariteit op elke byte, 32-bit CRC op elke boodskap |
| Boodskapspoed | 2 boodskappe per sekonde per veldtoestel |
| Vinnigste ECB-blokperiode | 100 ms (verwys na Kontrole Verwerker Grootte Riglyne vir optimale lading) |
| Maksimum Afstand | Tot 3030 m (10,000 vt), volgens HART FSK fisiese laagspec HCF_SPEC-54, Rev 8.1 (verminder met intrinsieke veiligheidshindernisse) |
| Analoog Akkuraatheid | ±0.05% van bereik (4 tot 20 mA) |
| Uitsetlading | 750 Ω maksimum |
| Maksimum Veranderingsnelheid | 20 mA in 60 ms |
| Resolusie | 13 bisse |
| Lus Kragtoevoer | Geïsoleerde kragtoevoer vir elke kanaal, galvanies geïsoleer, stroom-beperk (~25 mA normaal, tot 100 mA as uitset FET kortsluit), spanning-gereguleer |
| Isolasie | Kanale galvanies geïsoleer (opties en transformator) van mekaar, aarde, en module logika; weerstaan 600 V AC vir 1 minuut |
| Veldbus Kommunikasie | Kommunikeer via redundante 2 Mbps HDLC Fieldbus (Pad A of B) |
| Hitte Afvoer | 5 W (maksimum) |
🔌 Kragvereistes
| Kenmerk | Spesifikasie |
|---|---|
| Ingangsspanningsreeks | 24 V DC +5%/-10% (redundant) |
| Kragverbruik | 7 W (maksimum) |
🌡️ Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur | Module en TA (PA): -20 tot +70°C (-4 tot +158°F) |
| Relatiewe Vogtigheid | 5 tot 95% (nie-kondenseer) |
| Bedryfshoogte | -300 tot +3,000 m (-1,000 tot +10,000 vt) |
| Bergingstemperatuur | -40 tot +70°C (-40 tot +158°F) |
| Bergingshoogte | -300 tot +12,000 m (-1,000 tot +40,000 vt) |
| Besmetting | Geskoei vir Klas G3 (sware) omgewings volgens ISA S71.04, EIA 364-65 Klas III |
| Vibrasie | 7.5 m/s² (0.75 g) van 5 tot 500 Hz |
✅ Regulerende Nakoming
| Sertifiseringstipe | Besonderhede |
|---|---|
| Elektromagnetiese Kompatibiliteit (EMC) | Voldoen aan Europese EMC-riglyne 2004/108/EC (voor 20 April 2016) en 2014/30/EU (na 20 April 2016): - EN61326-1:2013 Klas A Uitsendings en Industriële Immuniteitsvlakke |
| RoHS Nakoming | Voldoen aan Europese RoHS-riglyn 2011/65/EU |
| Produkveiligheid (UL) | UL/UL-C gelys vir Klas I, Groepe A-D, Afdeling 2, T4 omhulsel-gebaseerde stelsels; voldoen aan Klas 2 vereistes (NFPA 70, CSA C22.1) wanneer verbind met gespesifiseerde verwerkers volgens Standard en Compact 200 Series Subsystem User’s Guide (B0400FA) |
| ATEX | DEMKO gesertifiseer Ex nA IIC T4 vir Sone 2 omhulsel volgens Direktiewe 94/9/EC (voor 20 April 2016) en 2014/34/EU (na 20 April 2016) wanneer verbind volgens B0400FA |
| Mariene Sertifisering | ABS Tipe Goedgekeur en Bureau Veritas Marine gesertifiseer vir Omgewingskategorie EC31 |
| Kalibrasie | Geen kalibrasie benodig vir module of terminaal samestelling nie |
📏 Fisiese Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Montering (Module) | Monteer op basisplaat (DIN rel of 19-duim rak met monteerstel, volgens PSS 31H-2SBASPLT); redundante modules in aangrensende posisies (1-2, 3-4, 5-6, of 7-8) |
| Montering (TA) | DIN rel (32 mm of 35 mm) |
| Gewig (Module) | Ongeveer 284 g (10 oz) |
| Gewig (TA) | Kompressie: 181 g (0.40 lb) ongeveer |
| Afmetings (Module) | Hoogte: 102 mm (4 in), 114 mm (4.5 in) met lugs Breedte: 45 mm (1.75 in) Diepte: 104 mm (4.11 in) |
| Afmetings (TA) | Verwys na bladsy 10 (Kompressie TA, nominale afmetings nie eksplisiet gelys nie maar konsekwent met reeks) |
🔗 Terminering Assemblies en Kabels
| Kenmerk | Spesifikasie |
|---|---|
| TA Onderdeelnommer | RH926SP (vervang P0926SP, P0917XV) |
| Terminering Tipe | Kompressie (Poliamied) |
| TA Kabel Tipe | Tipe 1 (25-pin manlike D-subminiatuur koppelaar) |
| TA Sertifisering | Tipe 1: UL/UL-C gelys vir Klas I, Groepe A-D, Afdeling 2, T4; DEMKO gesertifiseer Ex nA IIC T4 vir Sone 2 Tipe 2: UL/UL-C en DEMKO gesertifiseer as geassosieerde toerusting vir nie-inflammatoriese veldskakels (Klas I, Groepe A-D, Afdeling 2; Sone 2, Groep IIC); Klas 2 beperkte energie (60 V DC, 30 V AC, 100 VA of minder) |
| Redundante Adapter | RH916QD (vervang P0916QD) |
| Kabellengtes | Tot 30 m (98 vt): 0.5 m, 1.0 m, 2.0 m, 3.0 m, 5.0 m, 10.0 m, 15.0 m, 20.0 m, 25.0 m, 30.0 m |
| Kabelmateriale | Poliuretaan (P/PVC) of Lae Rook Nul Halogeen (LSZH) |
| Kabel Onderdele Nommers | P/PVC: RH916DA, RH916DB, RH931RM, RH916DC, RH916DD, RH916DE, RH916DF, RH916DG, RH916DH, RH916DJ LSZH: RH928AA, RH928AB, RH928AC, RH928AD, RH928AE, RH928AF, RH928AG, RH928AH, RH928AJ, RH928AK |
| Veldbedrading (Kompressie) | Solied/Gesnoer: 0.2 tot 4 mm² / 0.2 tot 2.5 mm² (24 tot 12 AWG) Gestrande met Ferrules: 0.2 tot 2.5 mm² |
🔧 Bykomende Kenmerke

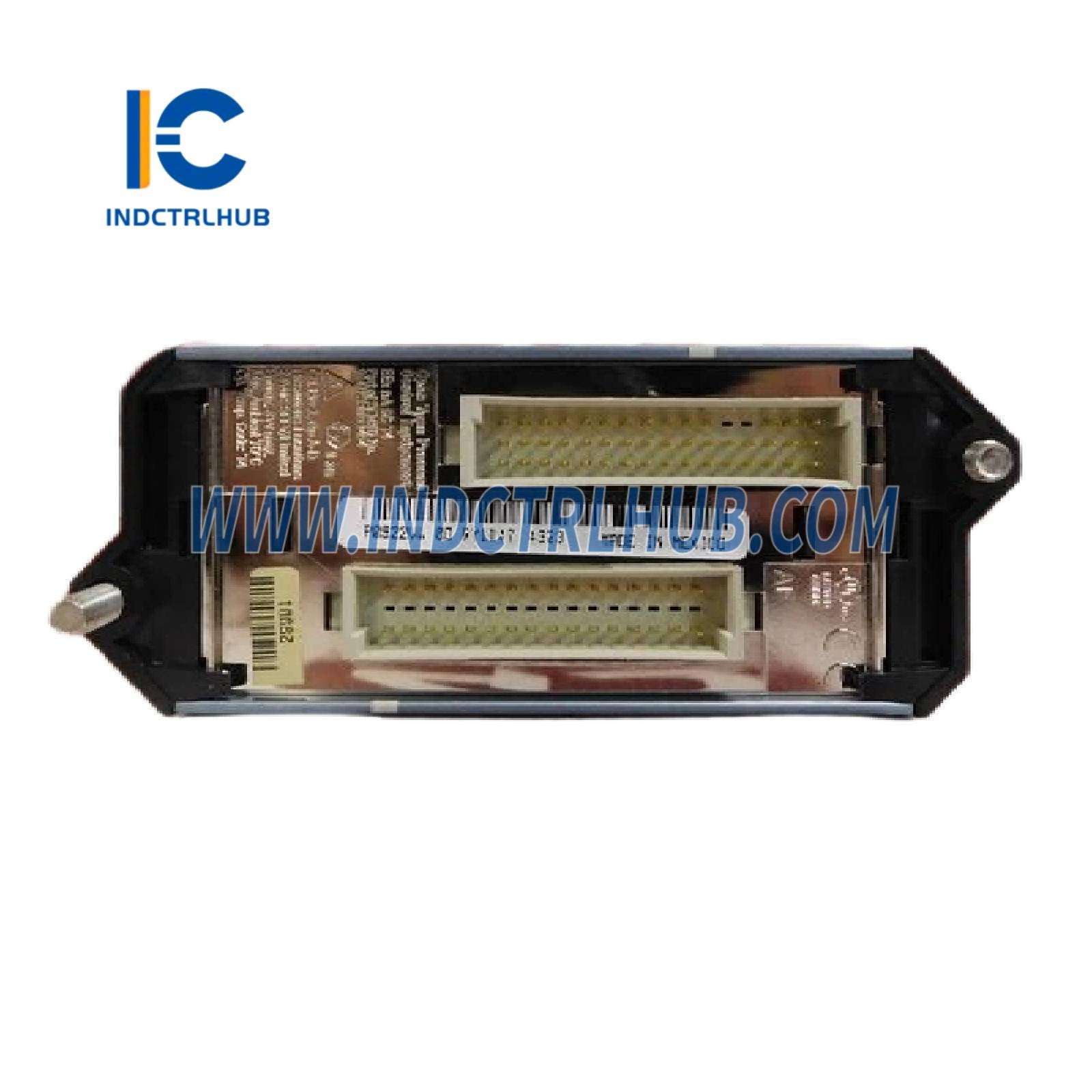

| Kenmerk | Besonderhede |
|---|---|
| Redundansie | Master/Tracker paar konfigurasie; uitsette gekombineer in reeks via redundante adapter (RH916QD); mislukte module stuur 0 mA uit, gesonde module handhaaf stroom |
| Fail-Safe Opsies | Konfigureerbaar: Fail-Safe Aksie (Hou/Terugval), Analoog Uitset Fail-Safe Terugval Data (0 mA per kanaal), Fieldbus Fail-Safe Aktivering, Fieldbus Fail-Safe Vertraagtyd |
| Fisiese Ontwerp | Stewige geëkstrudeerde aluminium buitekant vir stroombaanbeskerming |

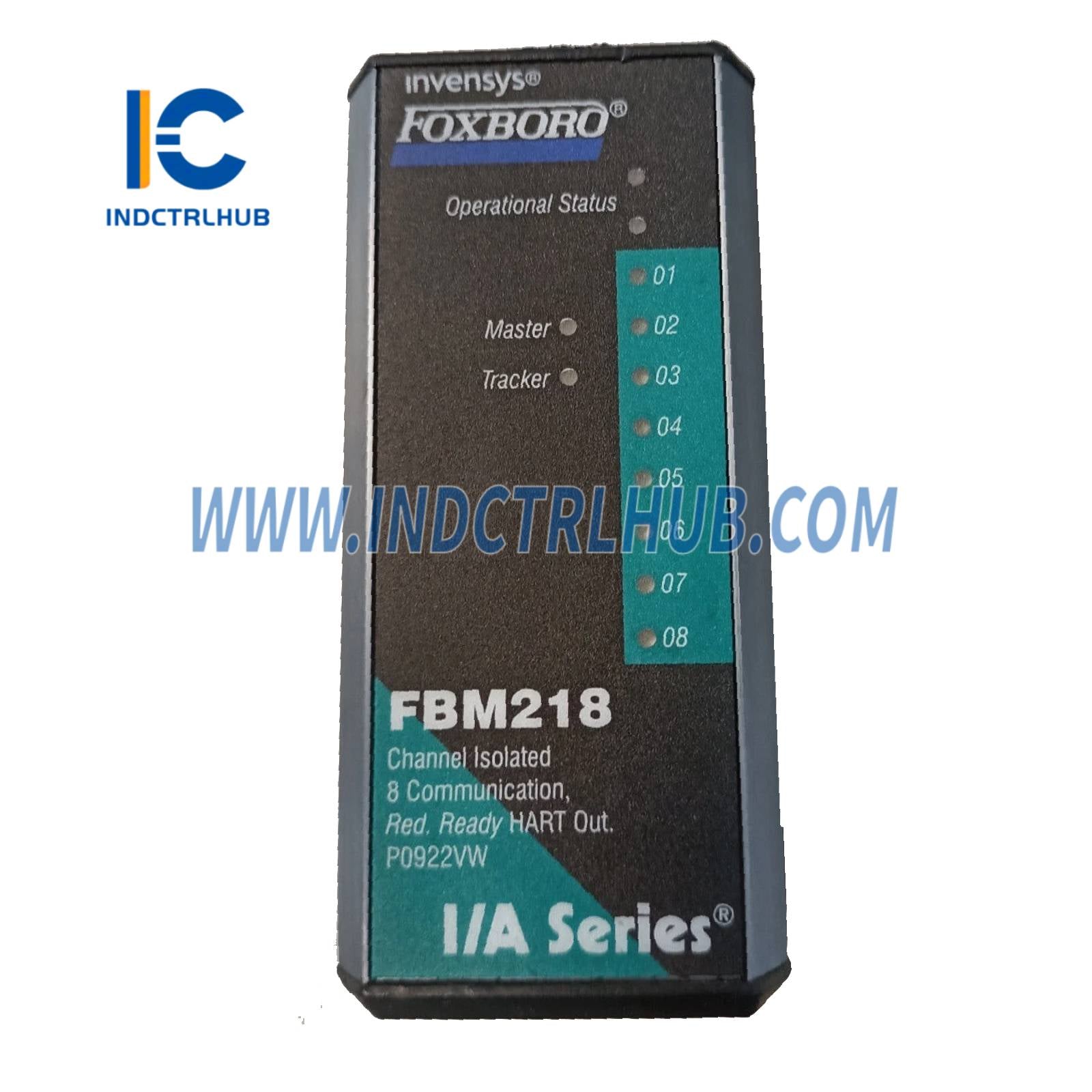

| Visuele Aanwysers | LED's vir operasionele status, kanaal kommunikasie aktiwiteit, en Master/Tracker status |
| Verwydering/Vervanging | Kan verwyder/vervang word sonder om veldbedrading, krag, of kommunikasie te ontkoppel |
| HART Opdragte | Ondersteun universele, algemene praktyk, en toestel-spesifieke opdragte via Intelligent Field Device Configurator (IFDC, PSS 21S-8A2 B3); geen burst-modus |
| Lusweerstand | Voldoende vir HART Hand-Held Terminal of PC20 IFDC (PSS 2A-1Z3 E) |
📦 Bestelinligting
| Veld | Besonderhede |
|---|---|
| Deelnommer | P0922VW (FBM218 Module, vervang deur RH922WW) |
| Redundante Adapter | RH916QD (vervang P0916QD) |
| TA Onderdeelnommer | RH926SP (vervang P0926SP, P0917XV) |
| Gebruiksvoorwaardes | Moet geïnstalleer word volgens die Standard en Compact 200 Series Subsystem User’s Guide (B0400FA) |
