Product Description

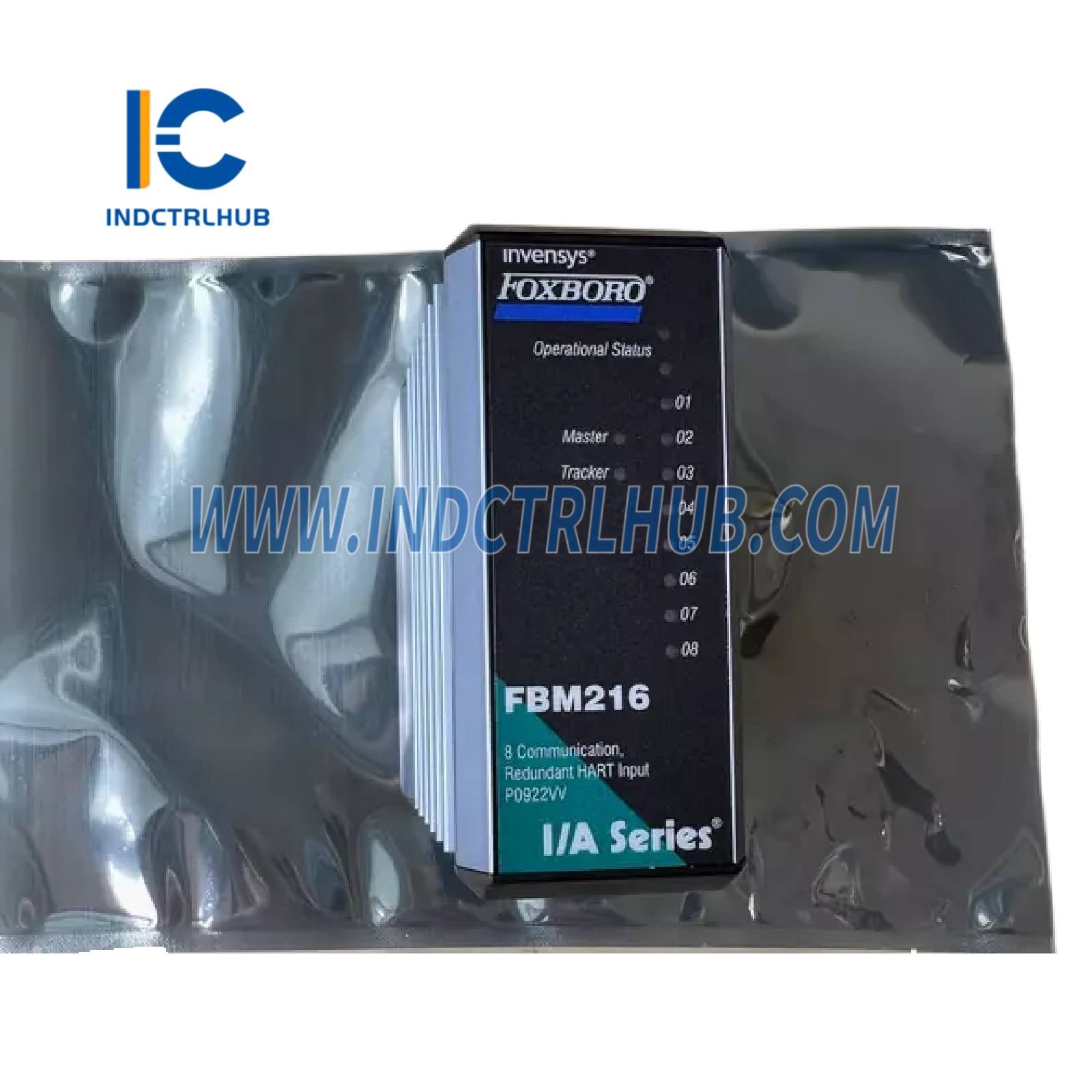

Produkparameters vir P0922VV (FBM216 HART Kommunikasie Redundante Insetkoppelvlakmodule)
📘 Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | Foxboro (deur Invensys Process Systems) |
| Deelnommer | P0922VV |
| Produk Tipe | FBM216 HART Kommunikasie Redundante Insetkoppelvlakmodule |
| Funksie | Bied agt redundante insetkanale vir 4 tot 20 mA analoogseine of digitale HART seine gesuperponeer op 4 tot 20 mA analoog insette |
| Stelsel Kompatibiliteit | I/A Reeks Stelsel, koppel met Fieldbus Kommunikasie Module (FCM) of Field Control Processor (FCP) |
| Geassosieerde PSS Dokument | PSS 21H-2Z16 B4 |
⚙️ Funksionele Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Moduletipe | HART Kommunikasie Redundante Insetkoppelvlakmodule |
| Insetkanale | 8 groep-geïsoleerde kanale, elk wat aanvaar: - Standaard 4 tot 20 mA analoogsein - Digitale HART FSK sein oor 4 tot 20 mA gesuperponeer |
| Redundansie | Moduulpaar (Meester en Volger) bied redundansie op FBM-vlak; enkele TA gebruik vir veldinsette |
| HART-protokolweergawe | HART Protokol v6 |
| Kommunikasie | Punt-tot-punt, meester/slaaf, asinkroon, half-dupleks, 1200 baud |
| Boodskapspoed | 2 boodskappe per sekonde per veldtoestel |
| Vinnigste ECB-blokperiode | 500 ms |
| Maksimum Afstand | Tot 3030 m (10,000 vt), volgens HART FSK fisiese laagspec HCF_SPEC-54, Rev 8.1 (verminder met intrinsieke veiligheidshindernisse) |
| Nakomingsspanning | 18 V DC minimum by 20.5 mA |
| Sens Weerstand | 61.9 Ω nominaal |
| Totale Invoer Weerstand | 280 Ω minimum |
| Analoog Akkuraatheid | ±0.075% van volle skaal (met Rev G FBM216 en Rev C Redundans Adapter); vroeëre weergawes (A-F met Adapter A-B) het ±0.3% (eksterne krag) of ±0.6% (interne krag) |
| Temperatuurkoëffisiënt | 50 ppm/°C |
| Resolusie | 15 bisse |
| Opdateringsnelheid | 100 ms |
| Integrasie Tyd | 500 ms |
| Algemene Modus Weiering | >100 dB by 50 of 60 Hz |
| Normale Modus Weiering | >35 dB by 50 of 60 Hz |
| Maksimum Lus Weerstand | 280 Ω (nie insluitend veldtoestel nie) |
| Lus Kragtoevoer | 24 V DC ±10% algemene kragtoevoer vir alle kanale (intern); opsionele eksterne kragtoevoer (vereis Kabel Balun Module vir 2+ kanale) |
| Lus Kragbeskerming | Galvanies groep-geïsoleer, stroom-beperk (<30 mA enkele module, <60 mA redundante modules, tot 85 mA as kortgesluit), spanning-gereguleer |
| Ingang Weerstand | 280 Ω minimum |
| Isolasie | Kanale is nie van mekaar geïsoleer nie, maar as 'n groep galvanies geïsoleer (opties en transformator) van grond en module logika; weerstaan 600 V AC vir 1 minuut |
| Veldbus Kommunikasie | Kommunikeer via redundante 2 Mbps module Fieldbus (Pad A of B) |
| Hitte Afvoer | 4 W (maksimum) |
🔌 Kragvereistes
| Kenmerk | Spesifikasie |
|---|---|
| Ingangsspanningsreeks | 24 V DC ±5% (redundant) |
| Kragverbruik | 7 W (maksimum) |
🌡️ Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur | Module: -20 tot +70°C (-4 tot +158°F) Terminering Samevoeging (PVC): -20 tot +50°C (-4 tot +122°F) Terminering Samevoeging (PA): -20 tot +70°C (-4 tot +158°F) |
| Relatiewe Vogtigheid | 5 tot 95% (nie-kondenseer) |
| Bedryfshoogte | -300 tot +3,000 m (-1,000 tot +10,000 vt) |
| Bergingstemperatuur | -40 tot +70°C (-40 tot +158°F) |
| Bergingshoogte | -300 tot +12,000 m (-1,000 tot +40,000 vt) |
| Besmetting | Geskaik vir Klas G3 (swaar) omgewings volgens ISA S71.04, EIA 364-65 Klas III |
| Vibrasie | 7.5 m/s² (0.75 g) van 5 tot 500 Hz |
✅ Regulerende Nakoming
| Sertifiseringstipe | Besonderhede |
|---|---|
| Elektromagnetiese Kompatibiliteit (EMC) | Voldoen aan Europese EMC-riglyn 89/336/EEC: - EN 50081-2 (Uitsending) - EN 50082-2 (Immuniteit) - EN 61326 Aanhangsel A (Industriële Vlakke) - CISPR 11 Klas A - IEC 61000-4-2 (ESD: 4 kV kontak, 8 kV lug) - IEC 61000-4-3 (Gestraal: 10 V/m, 80-1000 MHz) - IEC 61000-4-4 (EFT: 2 kV op I/O, krag, kommunikasie) - IEC 61000-4-5 (Piek: 2 kV krag, 1 kV I/O, kommunikasie) - IEC 61000-4-6 (Gelei: 10 V, 150 kHz-80 MHz) - IEC 61000-4-8 (Magneties: 30 A/m, 50/60 Hz) |
| Produkveiligheid (UL) | UL/UL-C gelys vir Klas I, Groepe A-D, Afdeling 2, T4 omhulsel-gebaseerde stelsels; gelys as geassosieerde toerusting vir nie-vlamvattende kringe in gevaarlike plekke volgens I/A Reeks Gebruikersgids (B0400FA); voldoen aan Klas 2 vereistes (NFPA 70, CSA C22.1) wanneer aangedryf deur FBM |
| ATEX (CENELEC) | Gesertifiseer EEx nA IIC T4 vir Sone 2 omhulsel; gesertifiseer as geassosieerde toerusting vir nie-vlamvattende veldkringe in Sone 2, Groep IIC volgens I/A Reeks Gebruikersgids (B0400FA); voldoen aan Lae Spanning Direkief 73/23/EEC en ATEX Direkief 94/9/EC |
| Kalibrasie | Geen kalibrasie benodig vir module of terminaal samestelling nie |
📏 Fisiese Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Montering (Module) | Monteer op modulêre basisplaat (DIN rel of 19-duim rak met monteerstel, volgens PSS 21H-2W6 B4); oorbodige modules in aangrensende posisies (1-2, 3-4, 5-6, of 7-8) |
| Montering (TA) | DIN rel (32 mm of 35 mm) |
| Massa (Module) | Ongeveer 284 g (10 oz) |
| Massa (TA) | Kompressie: 181 g (0.40 lb) ongeveer Ring Lug: 249 g (0.55 lb) ongeveer |
| Afmetings (Module) | Hoogte: 102 mm (4 in), 114 mm (4.5 in) met lugs Breedte: 45 mm (1.75 in) Diepte: 104 mm (4.11 in) |
| Afmetings (TA) | Kompressie/Ring Lug: Verwys na bladsy 11 (afmetings nie eksplisiet gelys nie maar konsekwent met FBM214) |
🔗 Terminering Assemblies en Kabels
| Kenmerk | Spesifikasie |
|---|---|
| TA Onderdele Nommers | PVC: P0916BX (Kompressie), P0926EA (Ring Lug) PA: P0926TD (Kompressie) |
| Terminering Tipe | Kompressie (PVC/PA) of Ring Lug (PVC) |
| TA Kabel Tipe | Tipe 1 (25-pin manlike D-subminiatuur koppelaar) |
| TA Sertifisering | Tipe 1: UL/UL-C gelys vir Klas I, Groepe A-D, Afdeling 2, T4; CENELEC EEx nA IIC T4 vir Sone 2 Tipe 2: UL/UL-C en CENELEC gesertifiseer as geassosieerde toerusting vir nie-vlamvattende veldkringe |
| Redundante Adapter | P0917XQ (verbind oorbodige modulepaar aan enkele TA) |
| Kabellengtes | Tot 30 m (98 vt): 0.5 m, 1.0 m, 2.0 m, 3.0 m, 5.0 m, 10.0 m, 15.0 m, 20.0 m, 25.0 m, 30.0 m |
| Kabelmateriale | Polyuretaan (P/PVC) of Hypalon/XLPE (H/XLPE) |
| Kabel Onderdele Nommers | P/PVC: P0916DA, P0916DB, P0931RM, P0916DC, P0916DD, P0916DE, P0916DF, P0916DG, P0916DH, P0916DJ H/XLPE: P0916VA, P0916VB, P0931RR, P0916VC, P0916VD, P0916VE, P0916VF, P0916VG, P0916VH, P0916VJ |
| Veldbedrading (Kompressie) | Solied/Gesnoer: 0.2 tot 4 mm² / 0.2 tot 2.5 mm² (24 tot 12 AWG) Gestrande met Ferrules: 0.2 tot 2.5 mm² |
| Veldbedrading (Ring Lug) | #6 verbindings (9.5 mm), 0.5 tot 4 mm² (22 tot 12 AWG) |
🔧 Bykomende Kenmerke
| Kenmerk | Besonderhede |
|---|---|
| Redundansie | Meester/Volger paar konfigurasie; veld insette bedraad na een TA via redundante adapter (P0917XQ); diode OR’d krag verseker deurlopende werking |
| Kompakte Ontwerp | Stewige geëkstrudeerde aluminium buitekant vir stroombaanbeskerming |
| Visuele Aanwysers | LED's vir operasionele status, redundansie status (Meester/Volger), en kanaal kommunikasie aktiwiteit |
| Verwydering/Vervanging | Kan verwyder/vervang word sonder om veldbedrading, krag, of kommunikasie te ontkoppel; vervanging ontwrig nie ander module nie |
| Kabel Balun Module | Vereis vir eksterne kragtoevoer met 2+ kanale om krosspraak te voorkom |
| HART Opdragte | Ondersteun universele, algemene praktyk, en toestel-spesifieke opdragte via Intelligent Field Device Configurator (IFDC, PSS 21S-8A2 B3); geen burst-modus |
| Sigma-Delta Omskakeling | Hoë-nauwkeurigheid analoog-na-digitaal omskakeling vir elke kanaal |
📦 Bestelinligting
| Veld | Besonderhede |
|---|---|
| Deelnommer | P0922VV (FBM216 Module) |
| Redundante Adapter | P0917XQ |
| TA Onderdele Nommers | P0916BX, P0926EA, P0926TD (sien Termination Assemblies afdeling) |
| Gebruiksvoorwaardes | Moet geïnstalleer word volgens I/A Series DIN Rail Mounted Subsystem User’s Guide (B0400FA) |
