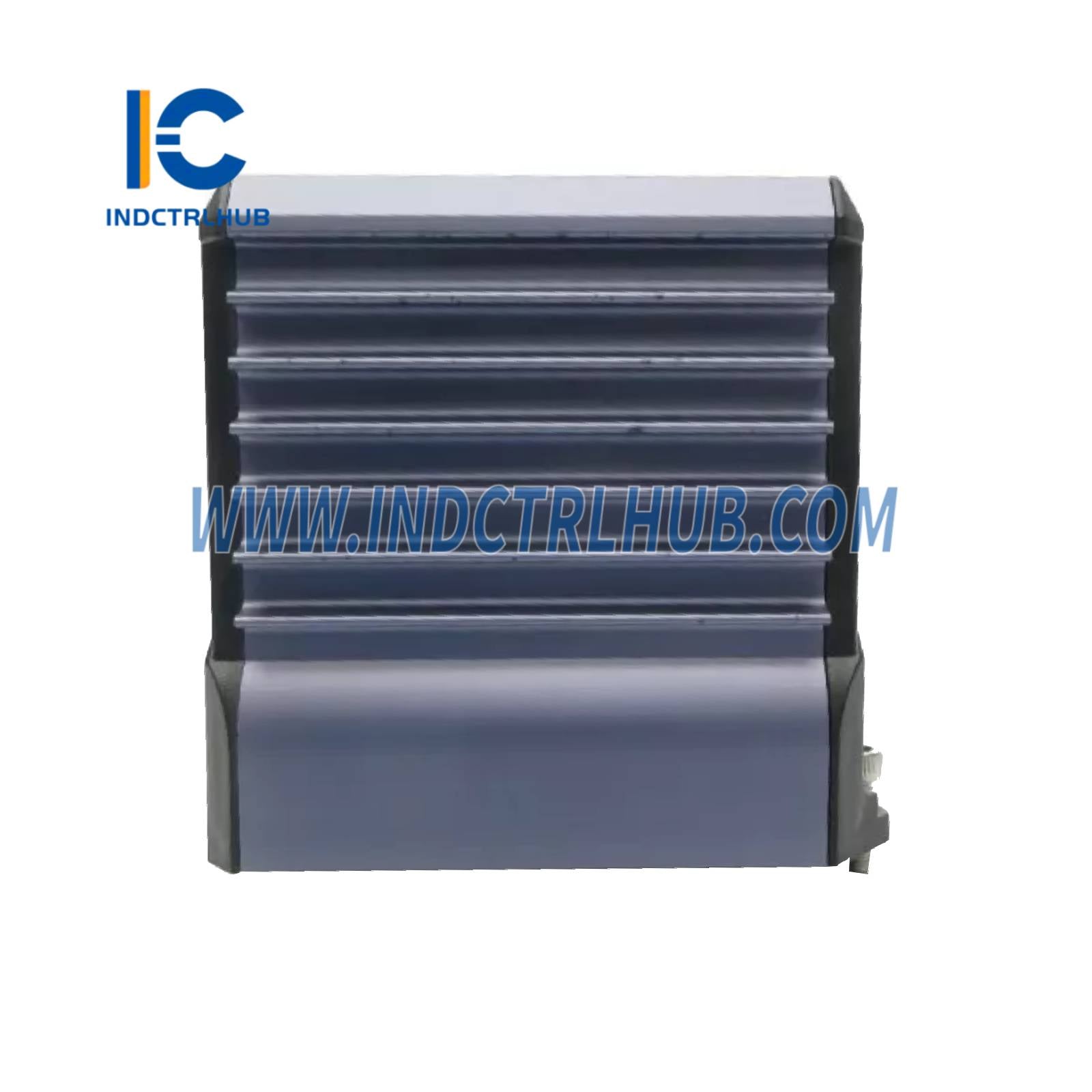

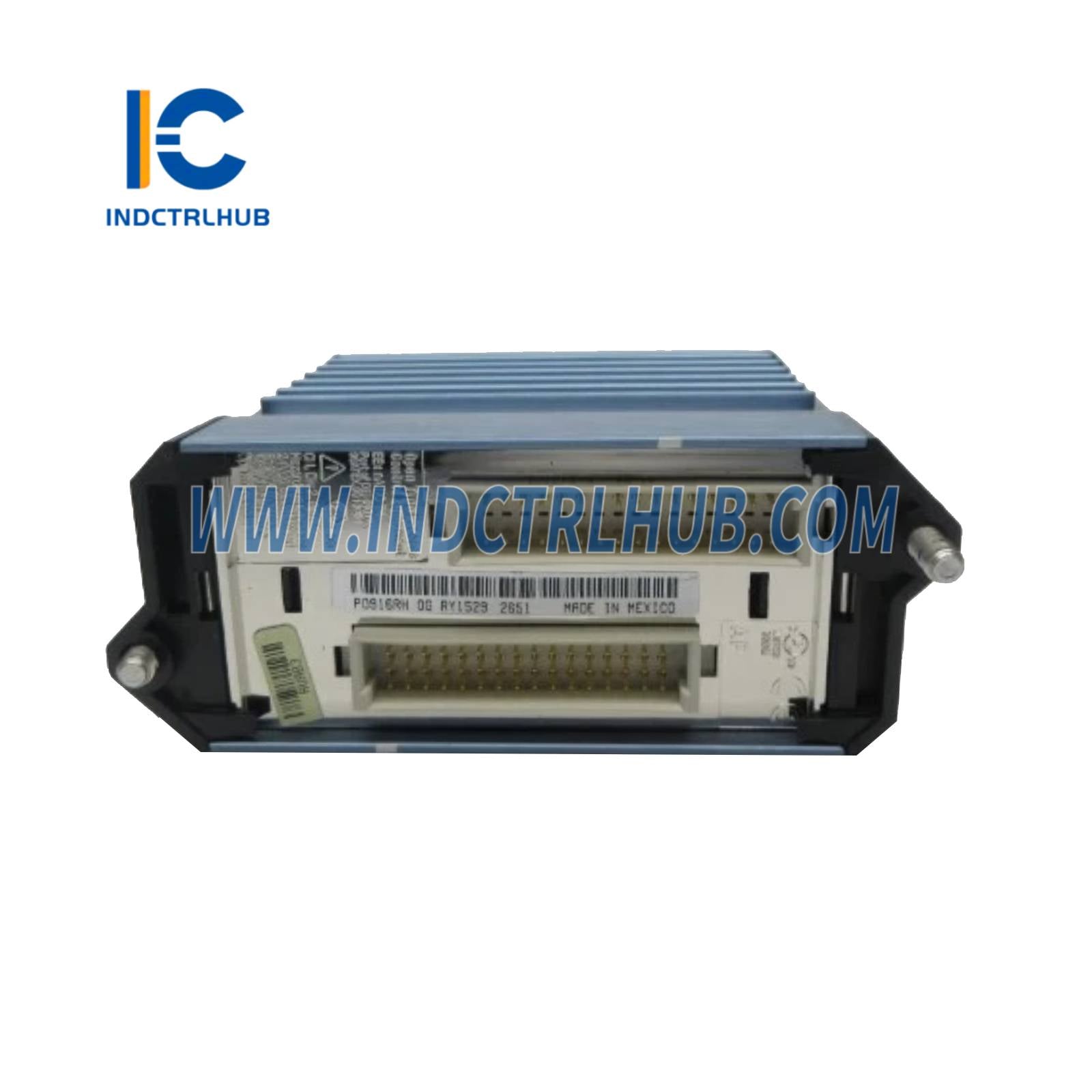

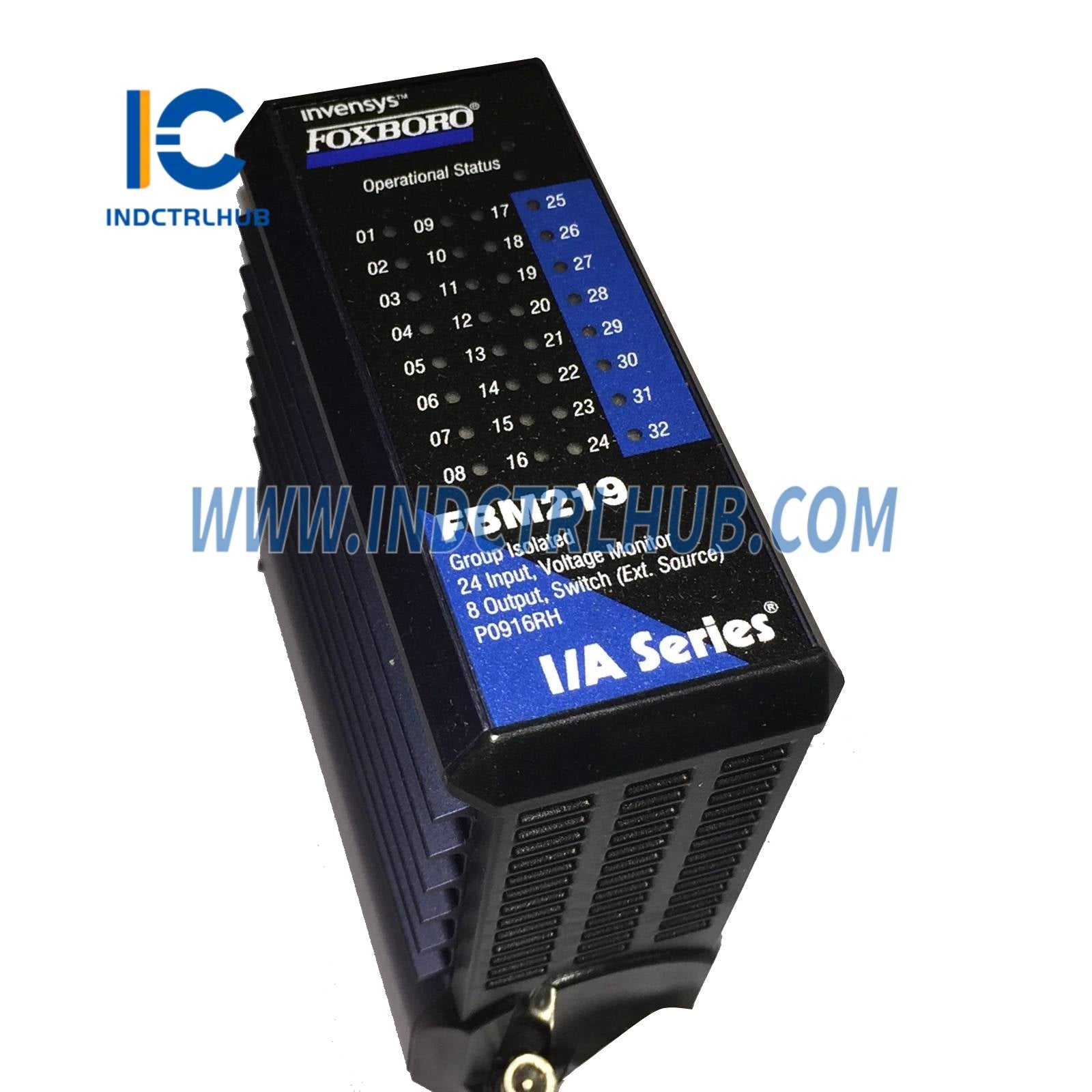

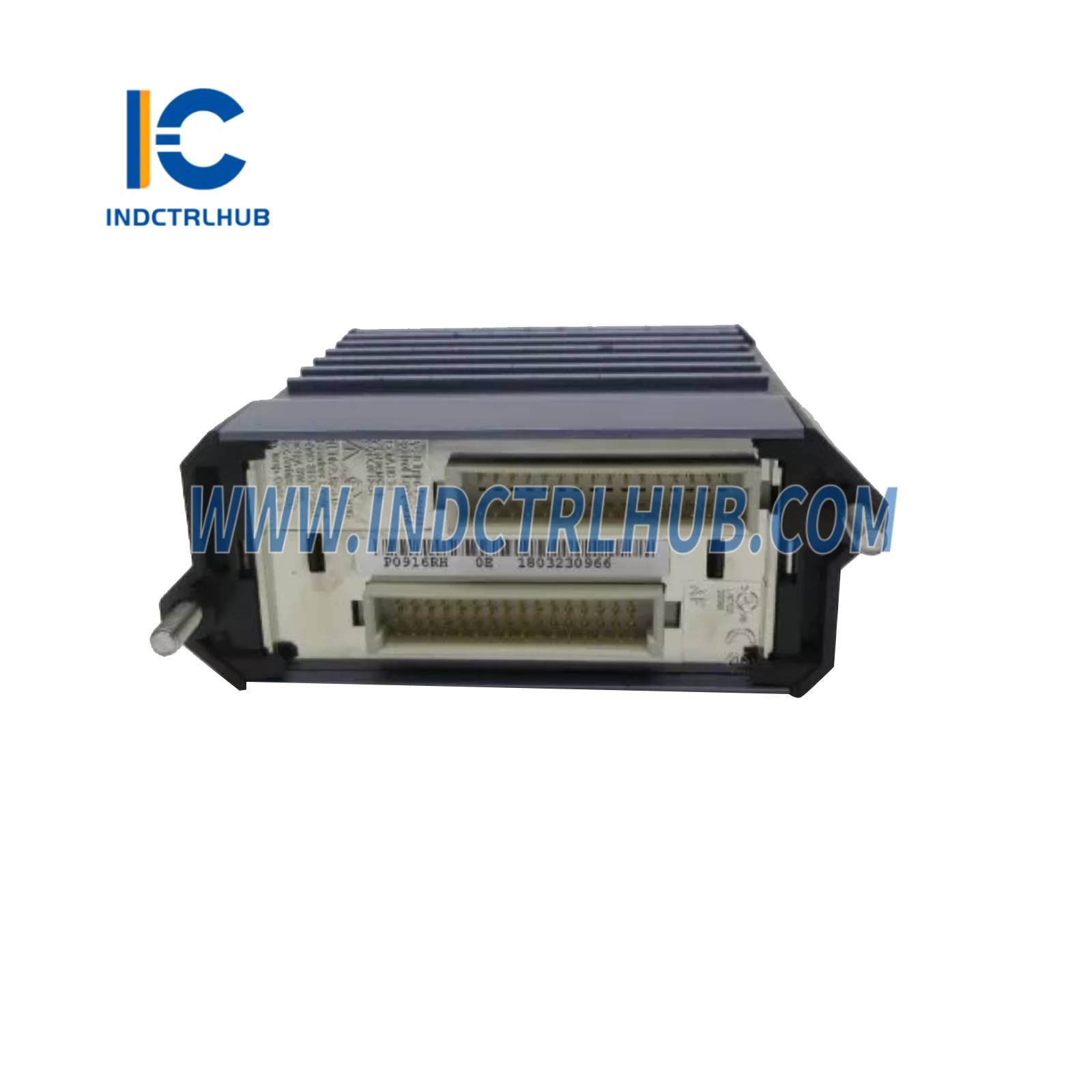

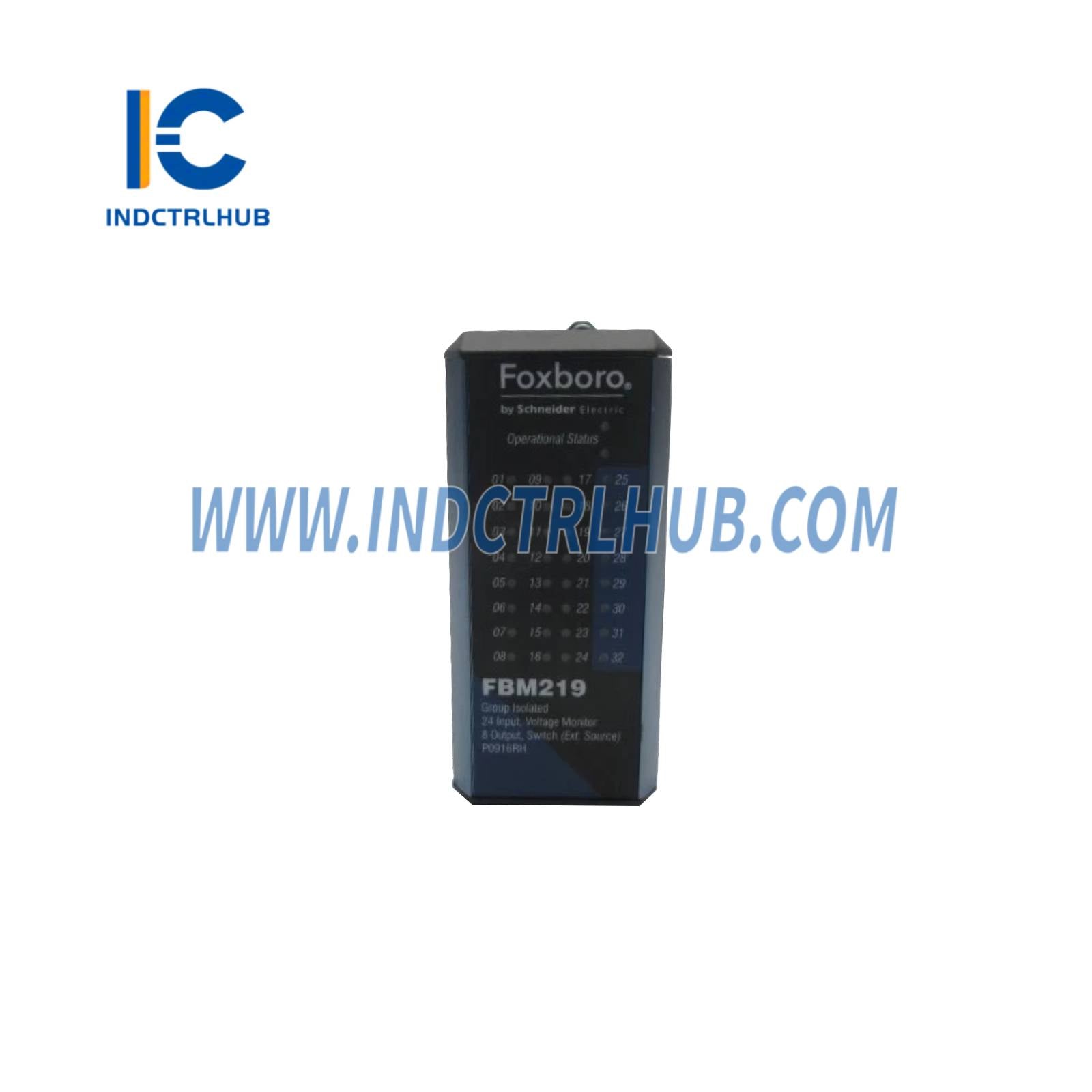

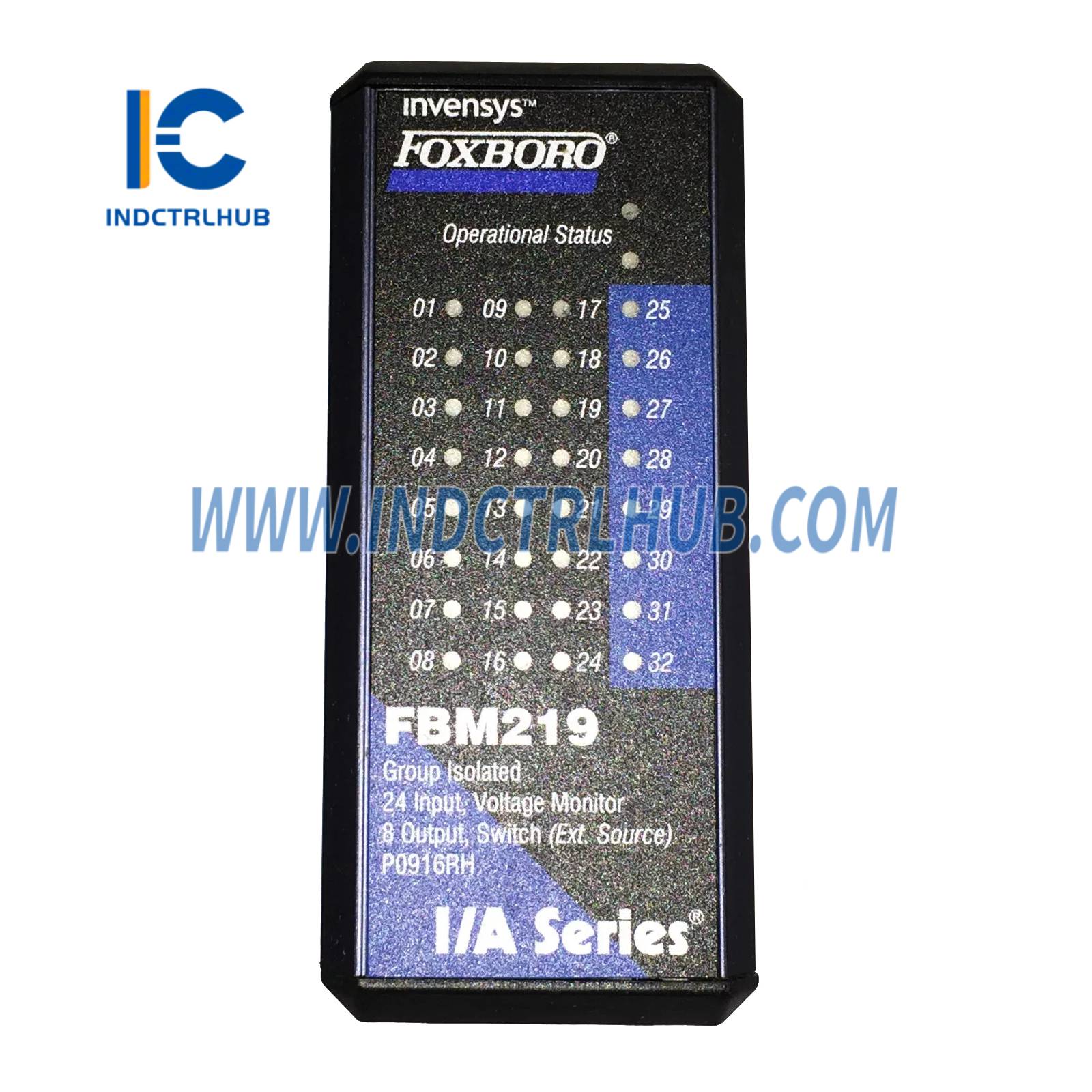

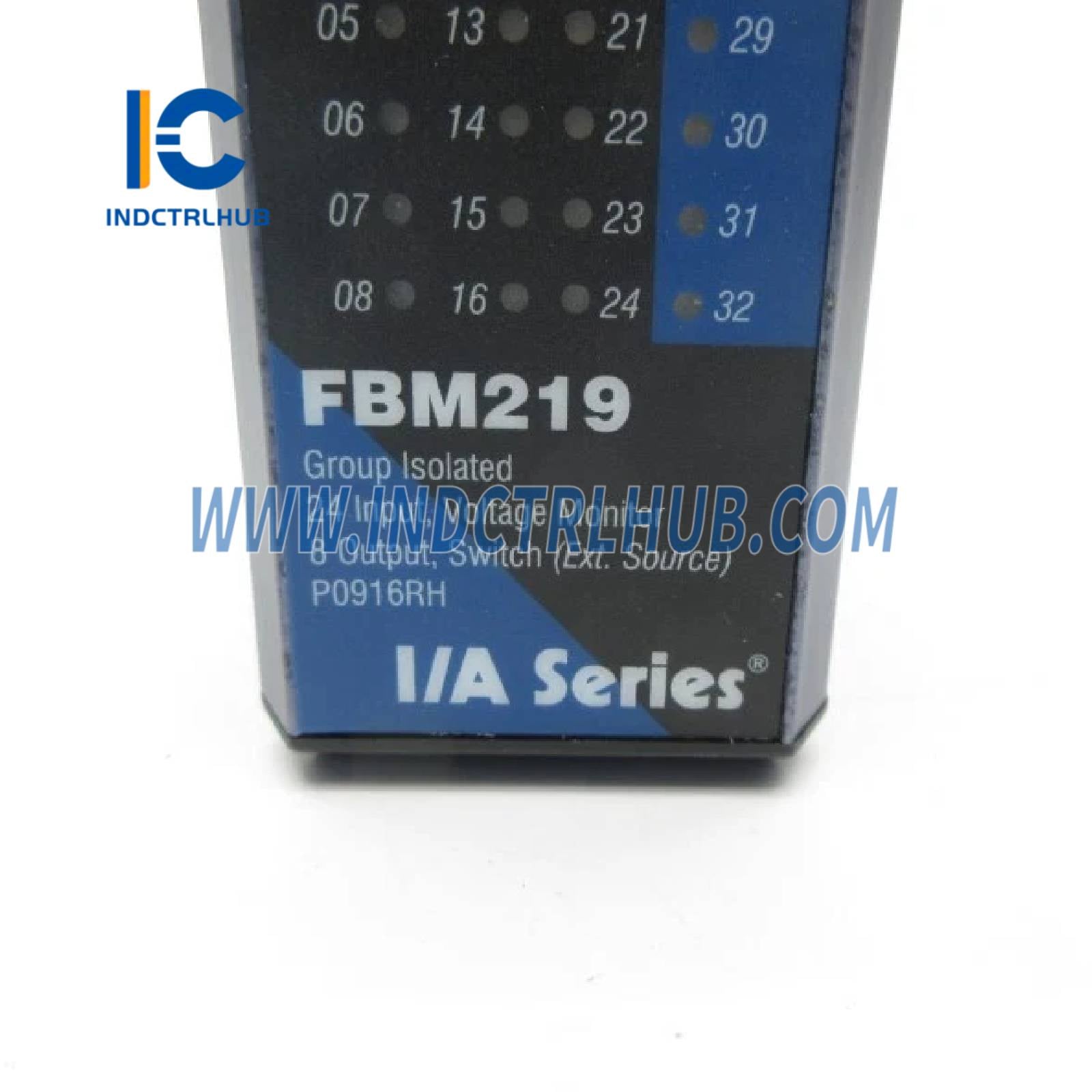

Foxboro P0916RH FBM219 Diskrete I/O-koppelvlakmodule

Foxboro P0916RH FBM219 Diskrete I/O-koppelvlakmodule

  • Manufacturer: Foxboro

  • Product No.: P0916RH

  • Condition:1000 in stock

  • Product Type: FBM219 Diskrete I/O Koppelvlak Module

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 284g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7 Ondersteuning
  • 30-dae Terugsendings
  • Vinnige Versending

Produkparameters vir P0916RH (FBM219 Diskrete I/O Koppelvlak Module)

📘 Produk Oorsig

Veld Besonderhede
Vervaardiger Foxboro (deur Schneider Electric, voorheen Invensys)
Deelnommer P0916RH
Produk Tipe Diskrete I/O Koppelvlak Module (FBM219)
Funksie Verskaf 24 diskrete inset kanale en 8 diskrete uitset kanale vir prosesoutomatisering
Stelsel Kompatibiliteit Foxboro I/A Reeks, 200 Reeks FBM Subsisteem, ondersteun 100 Reeks FBM opgraderings

⚙️ Funksionele Spesifikasies

Kenmerk Spesifikasie
Insetkanale 24 groep-geïsoleerde diskrete inset kanale
Uitsetkanale 8 groep-geïsoleerde diskrete uitset kanale
Ondersteunde Sein Tipes
- Inset Seine Spanningmoniteerder of kontakgevoel: 15 tot 60 V gelykstroom, 120 V wisselstroom/125 V gelykstroom, 240 V wisselstroom
- Uitset Seine Skakelaar (eksterne/interne bron): 30 V gelykstroom by 0.25 A of 5 A, 125 V gelykstroom by 0.6 A, 120 V wisselstroom by 5 A, 240 V wisselstroom by 5 A
Ingang Spanning Reekse
- Lae Spanning (gelykstroom) Aan-toestand: 15 tot 30 V gelykstroom; Af-toestand: 0 tot 5 V gelykstroom; Stroom: 2.2 mA tipies by 30 V gelykstroom
- Hoë Spanning 132 V wisselstroom of 150 V gelykstroom maks; Logika Nul: 0 tot 20 V wisselstroom/gelykstroom; Logika Een: 79 tot 132 V wisselstroom of 75 tot 150 V gelykstroom; Stroom: 2.2 mA tipies
- Kontakgevoel (Intern) 24 V gelykstroom ±10% oop stroombaan spanning; 2.5 mA maks kortsluitstroom; 7 mA nominale stroomlimiet vir TA P0917LH
- Spanningmoniteerder (Spesifiek) 130 V gelykstroom maks (FBM07A), 264 V wisselstroom maks (FBM20), 150 V gelykstroom maks (FBM24A/C)
Uitset Spanning/Stroom
- Lae Spanning (gelykstroom) 60 V gelykstroom maks; 0.25 A maks stroom; 0.25 mA maks afstaat lekkasie; 0.4 A oorstroom sekering (TA P0917LE/LH)
- Hoë Spanning (Relais) ≤30 V gelykstroom of ≤250 V wisselstroom; 5 A maks per kanaal; 12 A maks totaal per TA; SPDT (Vorm C) relais (TA P0917LL/LV)
- Uitbreiding TA Uitsette Tot 264 V wisselstroom of 150 V gelykstroom; 0.5 A tot 2.25 A maks stroom per kanaal; 7 A tot 12 A maks per TA
Filter/ontkoppel tyd Konfigureerbaar: Geen filter nie, 4, 8, 16, of 32 ms (vir firmware weergawe 1.25H of later)
Isolasie Groep isolasie: 600 V wisselstroom vir 1 minuut tussen kanaal en aarde of tussen inset-/uitsetkanale; Kanaal isolasie vir TAs P0917LL (inset), P0917LP (inset), P0917LS (uitset): 600 V wisselstroom tussen kanale en aarde
Program Uitvoering Voer Diskrete I/O of Ladder Logika program uit met konfigureerbare opsies: Inset Filter Tyd, Fout-Veilige Konfigurasie, Fout-Veilige Terugval, Volgehoue of Oombliklike Uitsette
Kommunikasie Via redundante 2 Mbps Module Fieldbus; kommunikeer met Fieldbus Kommunikasie Module (FCM) of Kontrole Verwerker (FCP); ondersteun outomatiese oorskakeling tussen A/B roetes
Kravaansprake Invoer: 24 V gelykstroom (+5%, -10%); Verbruik: 5 W maks; Hitteafvoer: 6 W maks
Lus Kragbeskerming Stroom beperk tot 2.5 mA vir insette
Kalibrasie Geen kalibrasie benodig vir module of terminaal samestelling nie

🔌 Fisiese Spesifikasies

Kenmerk Spesifikasie
Materiaal Module: Geëkstrudeerde aluminium; TA: Polipropileen (PVC) of Poliamied (PA)
Massa Module: 284 g (10 oz); TA (Kompressie): 420 g (0.93 lb) vir 216 mm, 480 g (1.1 lb) vir 267 mm, 908 g (2.0 lb) vir 286 mm
Afmetings (Module) Hoogte: 102 mm (4 in), 114 mm (4.5 in) met lugs; Breedte: 45 mm (1.75 in); Diepte: 104 mm (4.11 in)
Afmetings (TA) Verskil per TA; bv., P0917LL/LE/LH/LP/LV: Breedte 267 mm (10.52 in), Hoogte 125 mm (4.92 in); P0917LS: Breedte 286 mm (11.25 in)
Montering Module: DIN rel basisplaat (horisontaal/vertikaal) of 19-duim rak; TA: DIN rel (32 mm of 35 mm)
Kabelverbindings Basisplaat na TA: 37-pin D-subminiatuur; TA na veld: Kompressie (0.2 tot 4 mm², 24 tot 12 AWG) of Ring-lug (#6, 0.5 tot 4 mm²)
Kabeltipes Tipe 4/4H (Basisplaat na Hoof TA): P/PVC, LSZH, of H/XLPE; Tipe 6 (Hoof na Uitbreiding TA): P/PVC, LSZH, of H/XLPE; Lengtes tot 30 m (98 vt)
Visuele Aanwysers LED's vir module status en individuele inset-/uitsettoestande

🌡️ Omgewingspesifikasies

Parameter Spesifikasie
Bedryfstemperatuur Module: -20 tot +70°C (-4 tot +158°F); TA (PVC): -20 tot +50°C (-4 tot +122°F); TA (PA): -20 tot +70°C
Bergingstemperatuur -40 tot +70°C (-40 tot +158°F)
Relatiewe Vogtigheid 5 tot 95% (nie-kondenseerbaar)
Bedryfshoogte -300 tot +3,000 m (-1,000 tot +10,000 vt)
Bergingshoogte -300 tot +12,000 m (-1,000 tot +40,000 vt)
Besmetting Klas G3 (Swaar) volgens ISA S71.04; EIA Standaard 364-65, Klas III
Vibrasie 0.75 m/s² (5 tot 500 Hz)

✅ Regulerende Nakoming

Standaard Besonderhede
Elektromagnetiese Kompatibiliteit (EMC) Voldoen aan Europese EMC Direkief 2004/108/EC; EN 50081-2 (Uitsending), EN 50082-2 (Immuniteit), EN 61326 (Industriële Vlakke), CISPR 11 (Klas A); IEC 61000-4-2 (ESD: 4 kV kontak, 8 kV lug), IEC 61000-4-3 (Gestraal: 10 V/m), IEC 61000-4-4 (EFT: 2 kV), IEC 61000-4-5 (Opris: 2 kV krag, 1 kV I/O), IEC 61000-4-6 (Gelei: 3 V rms), IEC 61000-4-8 (Magneties: 30 A/m)
Produkveiligheid UL/UL-C gelys vir Klas I, Groepe A-D, Afdeling 2, T4; Klas 2 volgens NFPA 70 en CSA C22.1; CENELEC (DEMKO) gesertifiseer vir Sone 2, Groep IIC; voldoen aan Europese Lae Spanning Direkief 2006/95/EC en ATEX Direkief 94/9/EC
Sertifiserings (TA) Tipe 1: UL/UL-C (Klas I, Div 2, T4), CENELEC EEx nA IIC T4 (Sone 2); Tipe 2: Nie-besmettende veldskakels (Klas I, Div 2); Tipe 4: NEC/CEC Klas 2; Tipe 5: Gewone plekke

📦 Bestelinligting

Veld Besonderhede
Deelnommer P0916RH (FBM219 Module)
Geassosieerde TA's Hoof TA's: P0917LL, P0917LE, P0917LH, P0917LV, P0924HA/HC/HF/HN, ens.; Uitbreiding TA's vir 100 Reeks opgraderings: P0924HP, P0924HQ, ens. (sien Bladsye 9-20)
Kabels Tipe 4/4H (Basisplaat na Hoof TA): P0916FG tot P0916FQ (P/PVC), P0928BA tot P0928BK (LSZH); Tipe 6 (Hoof na Uitbreiding TA): P0924CK (P/PVC), P0928CQ (LSZH)
Relais Spesifikasies Deel P0165CL: SPDT, 5 A by 30 V gelykstroom/240 V wisselstroom, 0.6 A by 125 V gelykstroom; 1200 VA/150 W maksimum skakelvermoë; 100,000 bedrywighede by gegradeerde las

🔧 Bykomende Aantekeninge
  • Terminering Assemblies (TA's): Ondersteun seinvoorbereiding, optiese isolasie, stroombeperking en sikering. Hoof TA's hanteer 24 insette/8 uitsette; uitbreiding TA's ondersteun 100 Reeks FBM-opgraderings (bv. FBM07A/B, FBM08, FBM20, FBM24A/B/C).
  • 100 Reeks Opgradering: FBM219 met toepaslike TA's vervang 100 Reeks FBM's (hoof- en uitbreiding), met 'n hoof TA en 'n uitbreiding TA wat via Tipe 6-kabels gekoppel is.
  • Veiligheidswaarskuwing: Kanale is nie bedoel vir permanente aansluiting op 600 V wisselstroom nie; oorskryding van insetspanning kan veiligheidskode oortree en risiko van elektriese skok veroorsaak.
  • Induktiewe Laste: Uitsette mag beskermende diodes of MOV's vir induktiewe laste benodig om skade te voorkom.

View full details

Product Description

Produkparameters vir P0916RH (FBM219 Diskrete I/O Koppelvlak Module)

📘 Produk Oorsig

Veld Besonderhede
Vervaardiger Foxboro (deur Schneider Electric, voorheen Invensys)
Deelnommer P0916RH
Produk Tipe Diskrete I/O Koppelvlak Module (FBM219)
Funksie Verskaf 24 diskrete inset kanale en 8 diskrete uitset kanale vir prosesoutomatisering
Stelsel Kompatibiliteit Foxboro I/A Reeks, 200 Reeks FBM Subsisteem, ondersteun 100 Reeks FBM opgraderings

⚙️ Funksionele Spesifikasies

Kenmerk Spesifikasie
Insetkanale 24 groep-geïsoleerde diskrete inset kanale
Uitsetkanale 8 groep-geïsoleerde diskrete uitset kanale
Ondersteunde Sein Tipes
- Inset Seine Spanningmoniteerder of kontakgevoel: 15 tot 60 V gelykstroom, 120 V wisselstroom/125 V gelykstroom, 240 V wisselstroom
- Uitset Seine Skakelaar (eksterne/interne bron): 30 V gelykstroom by 0.25 A of 5 A, 125 V gelykstroom by 0.6 A, 120 V wisselstroom by 5 A, 240 V wisselstroom by 5 A
Ingang Spanning Reekse
- Lae Spanning (gelykstroom) Aan-toestand: 15 tot 30 V gelykstroom; Af-toestand: 0 tot 5 V gelykstroom; Stroom: 2.2 mA tipies by 30 V gelykstroom
- Hoë Spanning 132 V wisselstroom of 150 V gelykstroom maks; Logika Nul: 0 tot 20 V wisselstroom/gelykstroom; Logika Een: 79 tot 132 V wisselstroom of 75 tot 150 V gelykstroom; Stroom: 2.2 mA tipies
- Kontakgevoel (Intern) 24 V gelykstroom ±10% oop stroombaan spanning; 2.5 mA maks kortsluitstroom; 7 mA nominale stroomlimiet vir TA P0917LH
- Spanningmoniteerder (Spesifiek) 130 V gelykstroom maks (FBM07A), 264 V wisselstroom maks (FBM20), 150 V gelykstroom maks (FBM24A/C)
Uitset Spanning/Stroom
- Lae Spanning (gelykstroom) 60 V gelykstroom maks; 0.25 A maks stroom; 0.25 mA maks afstaat lekkasie; 0.4 A oorstroom sekering (TA P0917LE/LH)
- Hoë Spanning (Relais) ≤30 V gelykstroom of ≤250 V wisselstroom; 5 A maks per kanaal; 12 A maks totaal per TA; SPDT (Vorm C) relais (TA P0917LL/LV)
- Uitbreiding TA Uitsette Tot 264 V wisselstroom of 150 V gelykstroom; 0.5 A tot 2.25 A maks stroom per kanaal; 7 A tot 12 A maks per TA
Filter/ontkoppel tyd Konfigureerbaar: Geen filter nie, 4, 8, 16, of 32 ms (vir firmware weergawe 1.25H of later)
Isolasie Groep isolasie: 600 V wisselstroom vir 1 minuut tussen kanaal en aarde of tussen inset-/uitsetkanale; Kanaal isolasie vir TAs P0917LL (inset), P0917LP (inset), P0917LS (uitset): 600 V wisselstroom tussen kanale en aarde
Program Uitvoering Voer Diskrete I/O of Ladder Logika program uit met konfigureerbare opsies: Inset Filter Tyd, Fout-Veilige Konfigurasie, Fout-Veilige Terugval, Volgehoue of Oombliklike Uitsette
Kommunikasie Via redundante 2 Mbps Module Fieldbus; kommunikeer met Fieldbus Kommunikasie Module (FCM) of Kontrole Verwerker (FCP); ondersteun outomatiese oorskakeling tussen A/B roetes
Kravaansprake Invoer: 24 V gelykstroom (+5%, -10%); Verbruik: 5 W maks; Hitteafvoer: 6 W maks
Lus Kragbeskerming Stroom beperk tot 2.5 mA vir insette
Kalibrasie Geen kalibrasie benodig vir module of terminaal samestelling nie

🔌 Fisiese Spesifikasies

Kenmerk Spesifikasie
Materiaal Module: Geëkstrudeerde aluminium; TA: Polipropileen (PVC) of Poliamied (PA)
Massa Module: 284 g (10 oz); TA (Kompressie): 420 g (0.93 lb) vir 216 mm, 480 g (1.1 lb) vir 267 mm, 908 g (2.0 lb) vir 286 mm
Afmetings (Module) Hoogte: 102 mm (4 in), 114 mm (4.5 in) met lugs; Breedte: 45 mm (1.75 in); Diepte: 104 mm (4.11 in)
Afmetings (TA) Verskil per TA; bv., P0917LL/LE/LH/LP/LV: Breedte 267 mm (10.52 in), Hoogte 125 mm (4.92 in); P0917LS: Breedte 286 mm (11.25 in)
Montering Module: DIN rel basisplaat (horisontaal/vertikaal) of 19-duim rak; TA: DIN rel (32 mm of 35 mm)
Kabelverbindings Basisplaat na TA: 37-pin D-subminiatuur; TA na veld: Kompressie (0.2 tot 4 mm², 24 tot 12 AWG) of Ring-lug (#6, 0.5 tot 4 mm²)
Kabeltipes Tipe 4/4H (Basisplaat na Hoof TA): P/PVC, LSZH, of H/XLPE; Tipe 6 (Hoof na Uitbreiding TA): P/PVC, LSZH, of H/XLPE; Lengtes tot 30 m (98 vt)
Visuele Aanwysers LED's vir module status en individuele inset-/uitsettoestande

🌡️ Omgewingspesifikasies

Parameter Spesifikasie
Bedryfstemperatuur Module: -20 tot +70°C (-4 tot +158°F); TA (PVC): -20 tot +50°C (-4 tot +122°F); TA (PA): -20 tot +70°C
Bergingstemperatuur -40 tot +70°C (-40 tot +158°F)
Relatiewe Vogtigheid 5 tot 95% (nie-kondenseerbaar)
Bedryfshoogte -300 tot +3,000 m (-1,000 tot +10,000 vt)
Bergingshoogte -300 tot +12,000 m (-1,000 tot +40,000 vt)
Besmetting Klas G3 (Swaar) volgens ISA S71.04; EIA Standaard 364-65, Klas III
Vibrasie 0.75 m/s² (5 tot 500 Hz)

✅ Regulerende Nakoming

Standaard Besonderhede
Elektromagnetiese Kompatibiliteit (EMC) Voldoen aan Europese EMC Direkief 2004/108/EC; EN 50081-2 (Uitsending), EN 50082-2 (Immuniteit), EN 61326 (Industriële Vlakke), CISPR 11 (Klas A); IEC 61000-4-2 (ESD: 4 kV kontak, 8 kV lug), IEC 61000-4-3 (Gestraal: 10 V/m), IEC 61000-4-4 (EFT: 2 kV), IEC 61000-4-5 (Opris: 2 kV krag, 1 kV I/O), IEC 61000-4-6 (Gelei: 3 V rms), IEC 61000-4-8 (Magneties: 30 A/m)
Produkveiligheid UL/UL-C gelys vir Klas I, Groepe A-D, Afdeling 2, T4; Klas 2 volgens NFPA 70 en CSA C22.1; CENELEC (DEMKO) gesertifiseer vir Sone 2, Groep IIC; voldoen aan Europese Lae Spanning Direkief 2006/95/EC en ATEX Direkief 94/9/EC
Sertifiserings (TA) Tipe 1: UL/UL-C (Klas I, Div 2, T4), CENELEC EEx nA IIC T4 (Sone 2); Tipe 2: Nie-besmettende veldskakels (Klas I, Div 2); Tipe 4: NEC/CEC Klas 2; Tipe 5: Gewone plekke

📦 Bestelinligting

Veld Besonderhede
Deelnommer P0916RH (FBM219 Module)
Geassosieerde TA's Hoof TA's: P0917LL, P0917LE, P0917LH, P0917LV, P0924HA/HC/HF/HN, ens.; Uitbreiding TA's vir 100 Reeks opgraderings: P0924HP, P0924HQ, ens. (sien Bladsye 9-20)
Kabels Tipe 4/4H (Basisplaat na Hoof TA): P0916FG tot P0916FQ (P/PVC), P0928BA tot P0928BK (LSZH); Tipe 6 (Hoof na Uitbreiding TA): P0924CK (P/PVC), P0928CQ (LSZH)
Relais Spesifikasies Deel P0165CL: SPDT, 5 A by 30 V gelykstroom/240 V wisselstroom, 0.6 A by 125 V gelykstroom; 1200 VA/150 W maksimum skakelvermoë; 100,000 bedrywighede by gegradeerde las

🔧 Bykomende Aantekeninge
  • Terminering Assemblies (TA's): Ondersteun seinvoorbereiding, optiese isolasie, stroombeperking en sikering. Hoof TA's hanteer 24 insette/8 uitsette; uitbreiding TA's ondersteun 100 Reeks FBM-opgraderings (bv. FBM07A/B, FBM08, FBM20, FBM24A/B/C).
  • 100 Reeks Opgradering: FBM219 met toepaslike TA's vervang 100 Reeks FBM's (hoof- en uitbreiding), met 'n hoof TA en 'n uitbreiding TA wat via Tipe 6-kabels gekoppel is.
  • Veiligheidswaarskuwing: Kanale is nie bedoel vir permanente aansluiting op 600 V wisselstroom nie; oorskryding van insetspanning kan veiligheidskode oortree en risiko van elektriese skok veroorsaak.
  • Induktiewe Laste: Uitsette mag beskermende diodes of MOV's vir induktiewe laste benodig om skade te voorkom.
