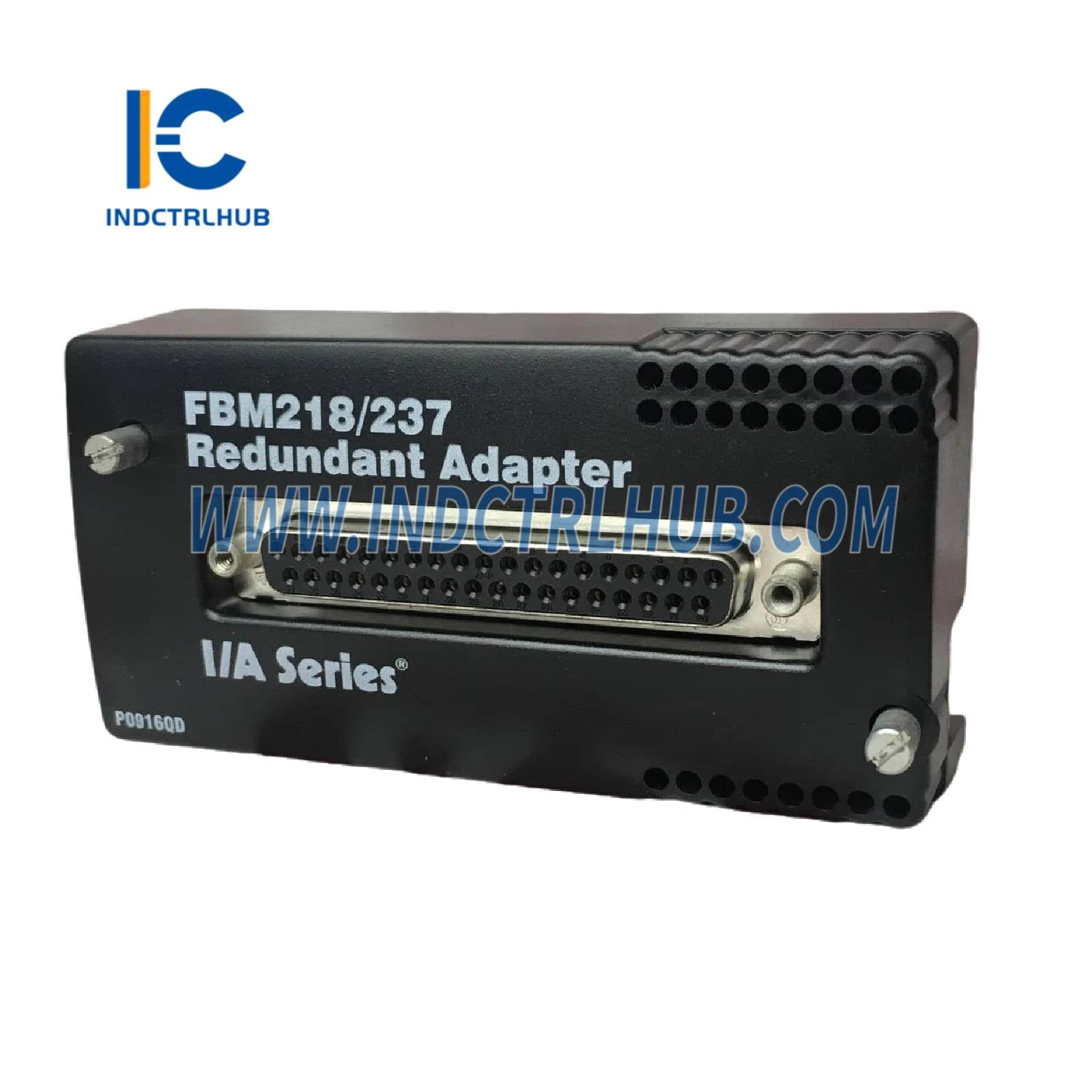

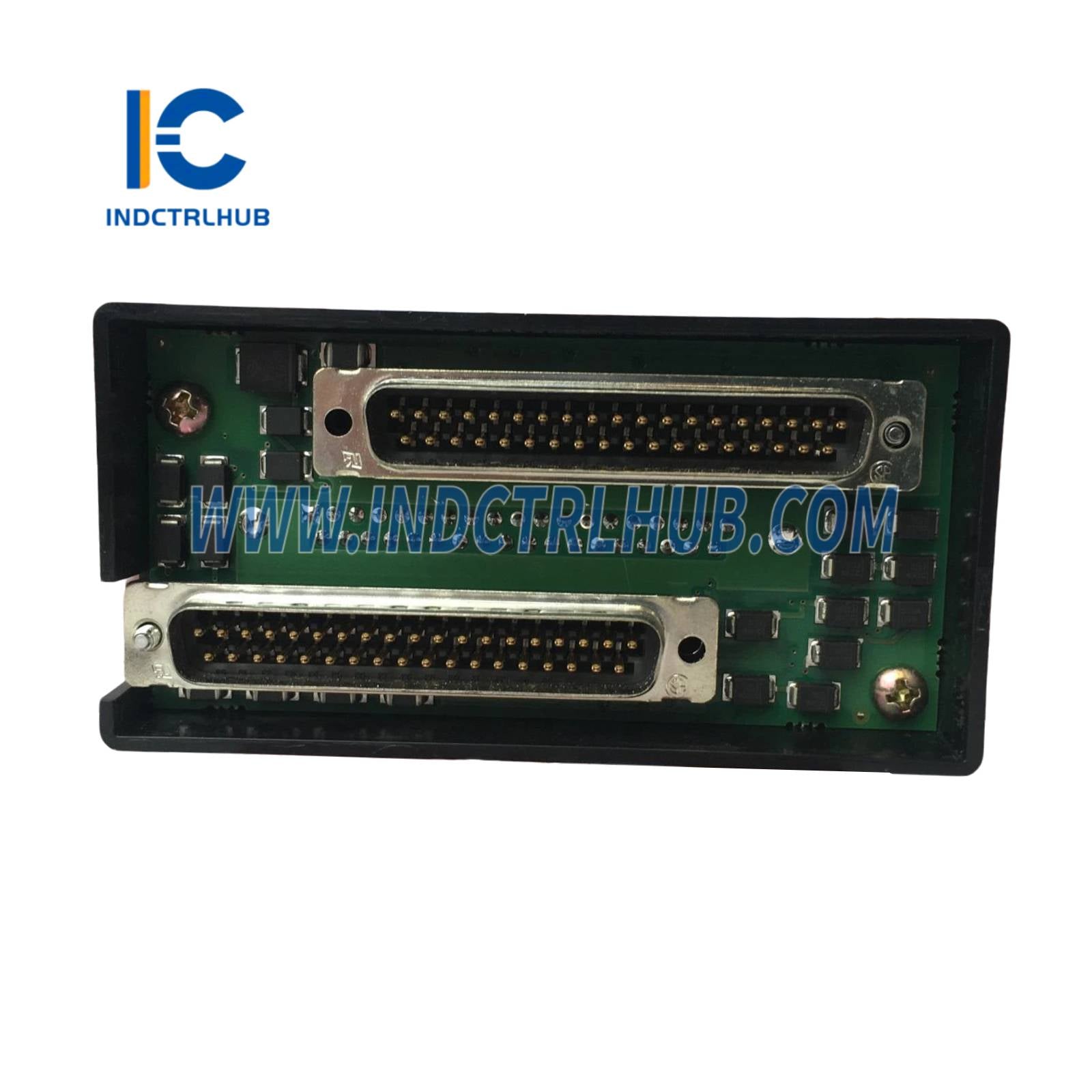

Produkparameters vir P0916QD Redundante Adapter
📘 Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | Foxboro (deur Schneider Electric) |
| Deelnommer | P0916QD |
| Produk Tipe | Redundante Adapter vir FBM237 0 tot 20 mA Uitsetmodule |
| Funksie | Koppel 'n redundante paar FBM237-modules aan 'n enkele terminasie-assemblage, wat foutverdraagsame bedryf van agt 0-20 mA analooguitsetkanale moontlik maak |
| Geassosieerde Module | FBM237 (P0914XS) |
| Stelsel Kompatibiliteit | Foxboro Evo Prosesoutomatiseringstelsel, Standaard 200 Reeks Substelsel |
⚙️ Funksionele Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Rol | Vergemaklik redundante bedryf deur twee FBM237-modules aan 'n enkele TA te koppel, wat deurlopende uitset tydens modulefout of vervanging verseker |
| Ondersteunde Uitsetkanale | Agt 0-20 mA gelykstroom analooguitsetkanale (per FBM237-paar) |
| Redundansiemeganisme | Diode-OR gesaai senderkrag van elke FBM237-module om redundante kragvoorsiening aan veldtoestelle te verseker; foutiewe module-uitsette word na 0 mA gedryf, wat die gesonde module toelaat om uitset te handhaaf |
| Verbindings Tipe | Koppel met twee aangrensende basisplaat-terminasiekabelverbinders (onewe/ewe posisies: 1-2, 3-4, 5-6, of 7-8) en voer uit na 'n enkele 25-pen manlike D-subminiatuur terminasiekabel |
| Kompatibele TA's | P0916QC (PVC, kompressie), P0916YE (PA, kompressie), P0916QC (PVC, ring lug), P0917QZ (PVC, kompressie met ompadproppe) |
| Kompatibele Kabels | Tipe 1 kabels: P/PVC (P0916DA, P0916DB, P0931RM, P0916DC, P0916DD, P0916DE, P0916DF, P0916DG, P0916DH, P0916DJ vir 0.5 tot 30 m); LSZH (P0928AA, P0928AB, P0928AC, P0928AD, P0928AE, P0928AF, P0928AG, P0928AH, P0928AJ, P0928AK vir 0.5 tot 30 m); H/XLPE (P0916VA tot P0916VJ, 0.5 tot 30 m, nie meer beskikbaar nie) |
| Seinintegriteit | Behoud galvaniese isolasie tussen kanale (behalwe tussen redundante paaruitsette, wat 'n gemeenskaplike veld I/O-verbinder deel) en ondersteun HART-protokolkompatibiliteit |
| Foutveilige Bedryf | Ondersteun AOUTR funksieblok vir redundante uitsetskrywings; konfigureerbare foutveilige opsies (Hou/Vallug, 0 mA vallug per kanaal, Fieldbus Foutveilige Aktivering, en Vertraagtyd) |
| Sertifiseringstipe | Erf TA sertifiserings: Tipe 1 (UL/UL-C Klas I, Afdeling 2, Groepe A-D, T4; DEMKO Ex nA IIC T4 vir Sone 2), Tipe 2 (nie-inflammatoriese veldskakels), Tipe 4 (Klas 2 beperkte energie vir P0917QZ), Tipe 5 (nie-gevaarlik vir P0917QZ) |
🔌 Fisiese Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Materiaal | Nie eksplisiet gespesifiseer nie (waarskynlik poliamied of soortgelyk, gebaseer op TA materiale) |
| Gewig | Nie gespesifiseer nie (gewoonlik liggewig, <100 g, as 'n passiewe adapter) |
| Afmetings | Nie gespesifiseer nie (ontwerp om by aangrensende basisplaatkonnektore te pas; kompakt om te belyn met 45 mm FBM237 breedte) |
| Montering | Hecht aan twee aangrensende terminaalkabelkonnektore op die modulêre basisplaat (posisies 1-2, 3-4, 5-6, of 7-8) |
| Kabelverbinding | 25-pin manlike D-subminiatuur vir verbinding met TA via Tipe 1 terminaalkabel |
🌡️ Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur | Afgeleid van TA en FBM237: -20 tot +70°C (-4 tot +158°F) vir PA TA's; -20 tot +50°C (-4 tot +122°F) vir PVC TA's |
| Bergingstemperatuur | -40 tot +70°C (-40 tot +158°F) (in lyn met FBM237 bergtoestande) |
| Relatiewe Vogtigheid | 5 tot 95% (nie-kondenseerbaar) |
| Hoogte (Bedryf) | -300 tot +3,000 m (-1,000 tot +10,000 vt) |
| Hoogte (Berging) | -300 tot +12,000 m (-1,000 tot +40,000 vt) |
| Besmetting | Klas G3 (swaar) volgens ISA S71.04, getoets volgens EIA 364-65, Klas III |
| Vibrasie | 7.5 m/s² (5 tot 500 Hz) |
✅ Regulerende Nakoming
| Standaard | Besonderhede |
|---|---|
| Elektromagnetiese Kompatibiliteit (EMC) | Afgeleid van FBM237: Voldoen aan Europese EMC Direktief 89/336/EEC, EN 50081-2 (emissie), EN 50082-2 (immuniteit), EN 61326 Aanhangsel A (industriële vlakke), CISPR 11 Klas A; IEC 61000-4-2 (ESD: 4 kV kontak, 8 kV lug), IEC 61000-4-3 (bestraalde: 10 V/m), IEC 61000-4-4 (EFT: 2 kV), IEC 61000-4-5 (stoot: 1-2 kV), IEC 61000-4-6 (gelei: 10 V rms), IEC 61000-4-8 (magneties: 30 A/m) |
| Produkveiligheid (UL) | UL/UL-C gelys vir Klas I, Groepe A-D, Afdeling 2, T4 wanneer verbind met gespesifiseerde Foxboro Evo verwerkersmodules volgens B0400FA; ondersteun Klas 2 beperkte energie skakels (60 V DC, 30 V AC, 100 VA of minder) |
| Produkveiligheid (Europa) | CENELEC (DEMKO) gesertifiseer Ex nA IIC T4 vir Sone 2 wanneer verbind volgens B0400FA; ondersteun nie-inflammatoriese veldskakels vir Sone 2, Groep IIC |
| Sertifisering Notas | P0917QZ TA (met ompad-jacks) is beperk tot Tipe 4 (Klas 2) en Tipe 5 (nie-gevaarlik) sertifiserings, wat P0916QD beïnvloed wanneer dit met hierdie TA gebruik word |
📦 Bestelinligting
| Veld | Besonderhede |
|---|---|
| Deelnommer | P0916QD |
| Geassosieerde Module | FBM237 (P0914XS) |
| Kompatibele TA's | P0916QC (PVC, kompressie of ring lug), P0916YE (PA, kompressie), P0917QZ (PVC, kompressie met ompad-jacks) |
| Kompatibele Kabels | Tipe 1 (P/PVC, LSZH, of H/XLPE; sien Funksionele Spesifikasies vir onderdele nommers) |
| Basisplaat Vereiste | Standaard 200 Reeks modulêre basisplaat, met redundante FBM237's in aangrensende onewe/ewe posisies (1-2, 3-4, 5-6, of 7-8) |
