Product Description

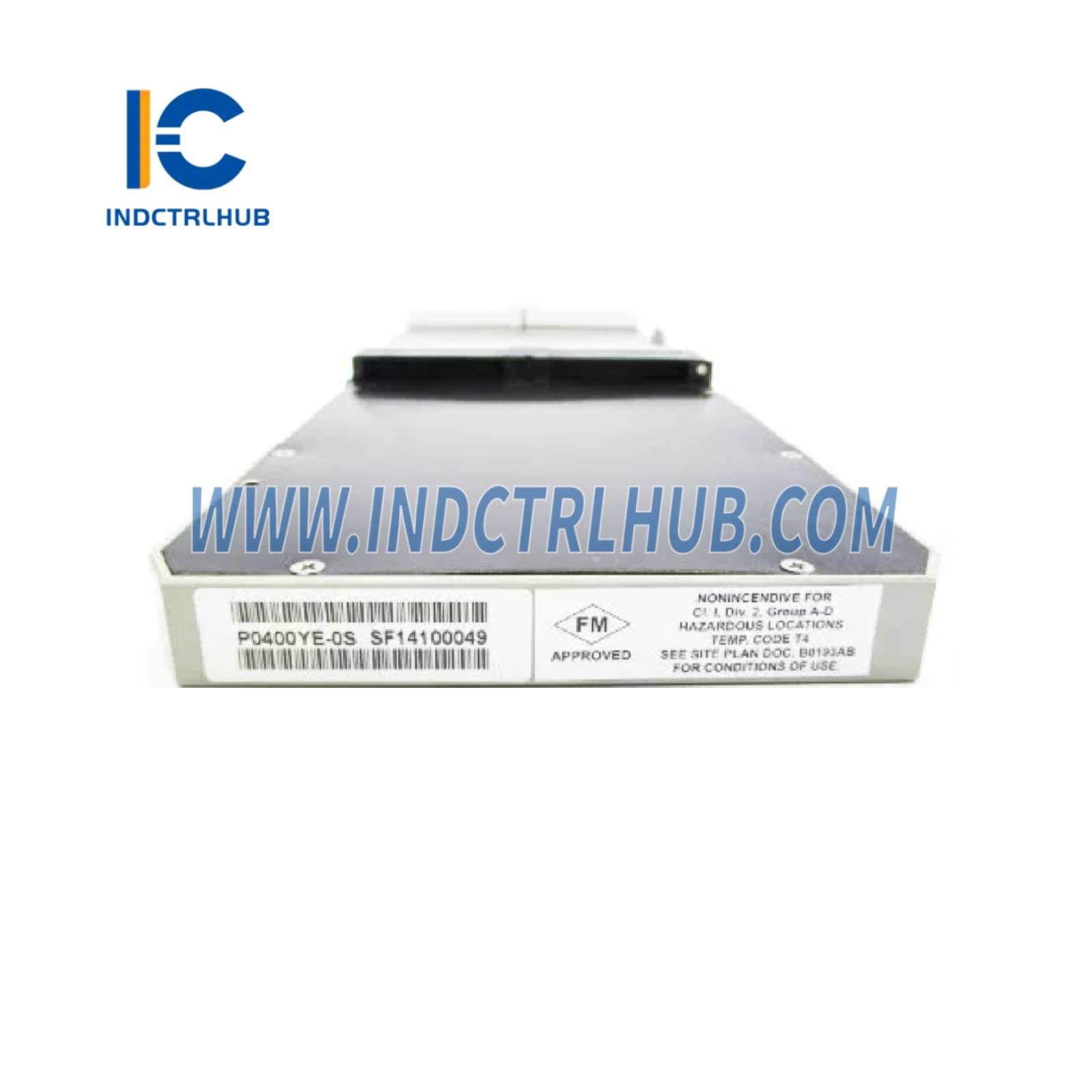

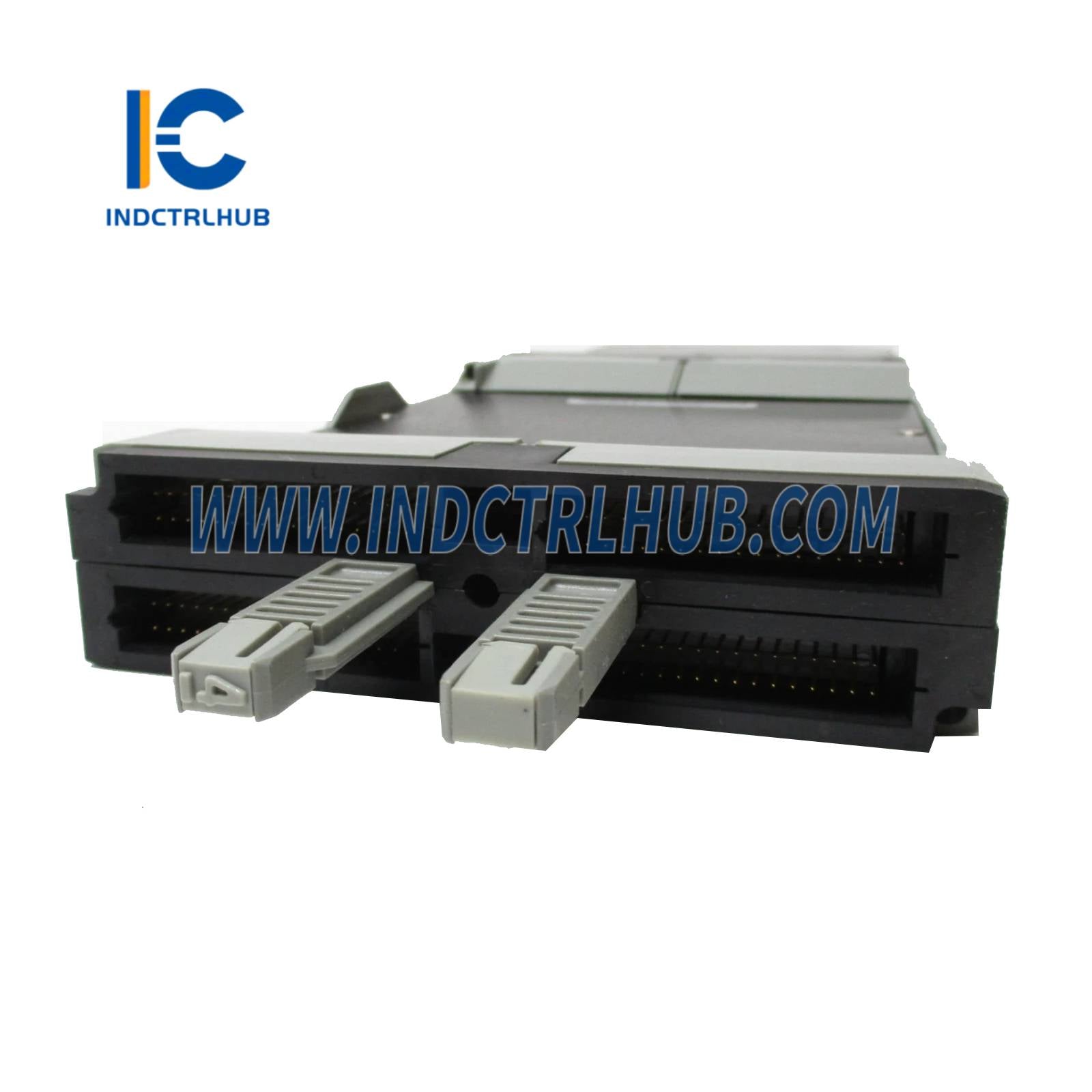

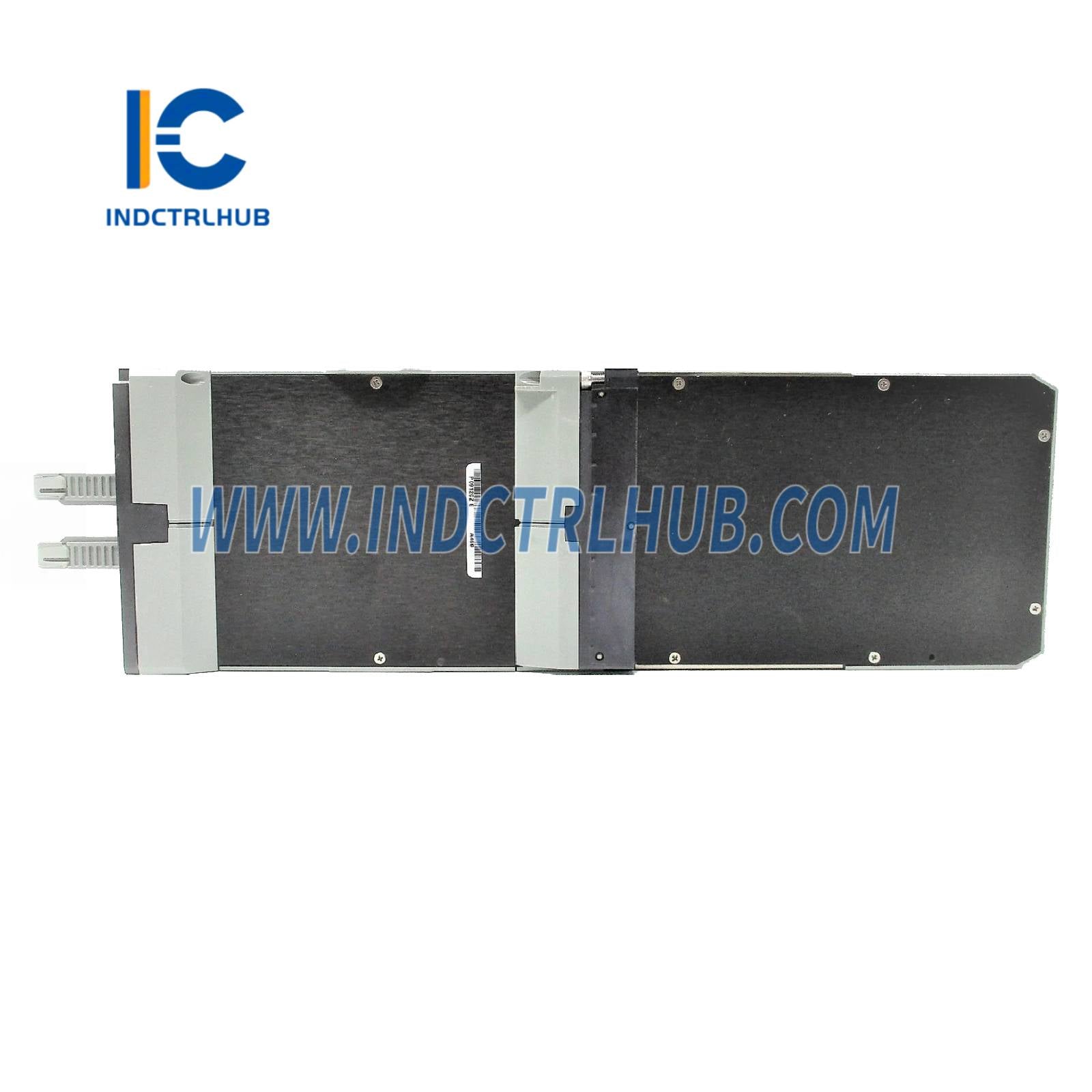

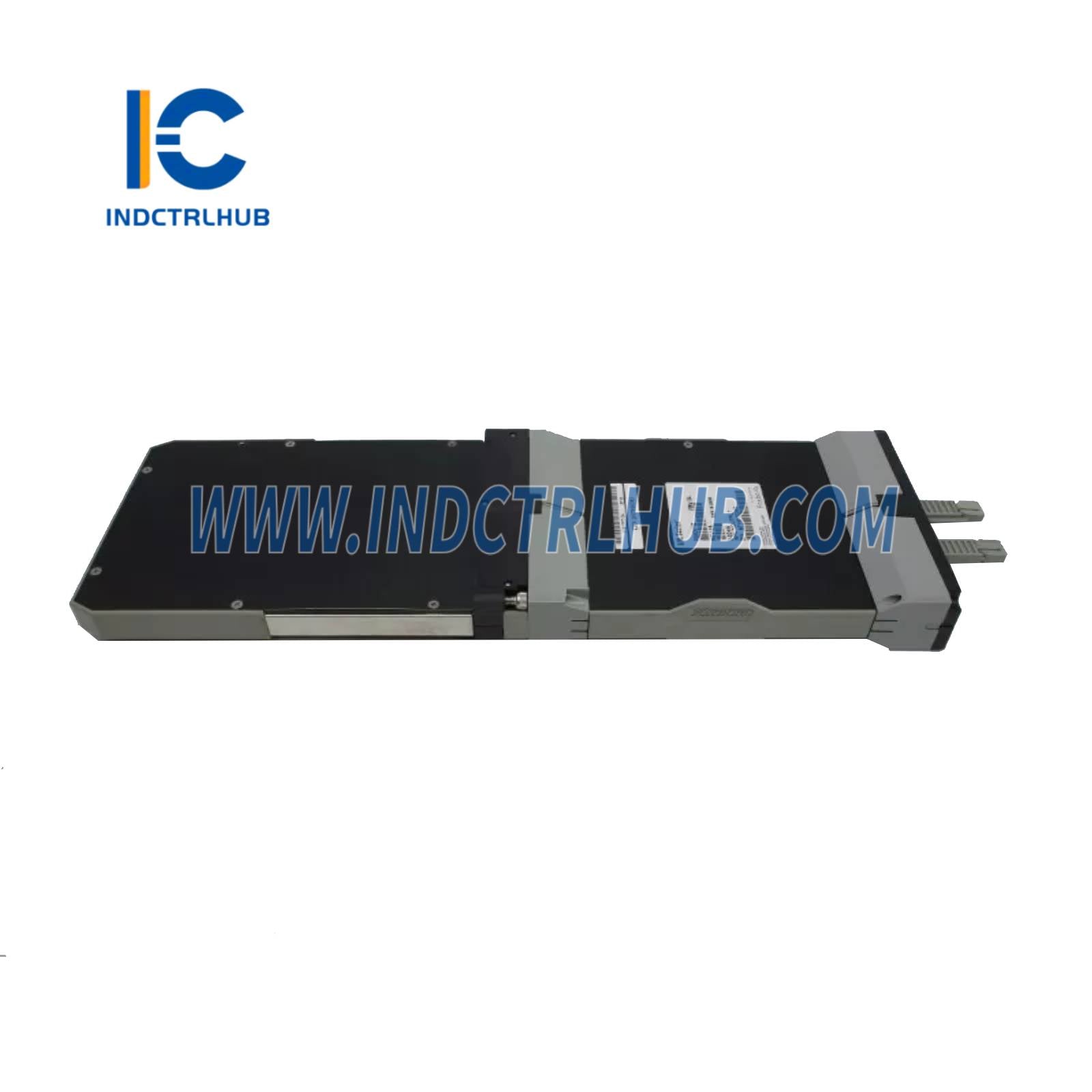

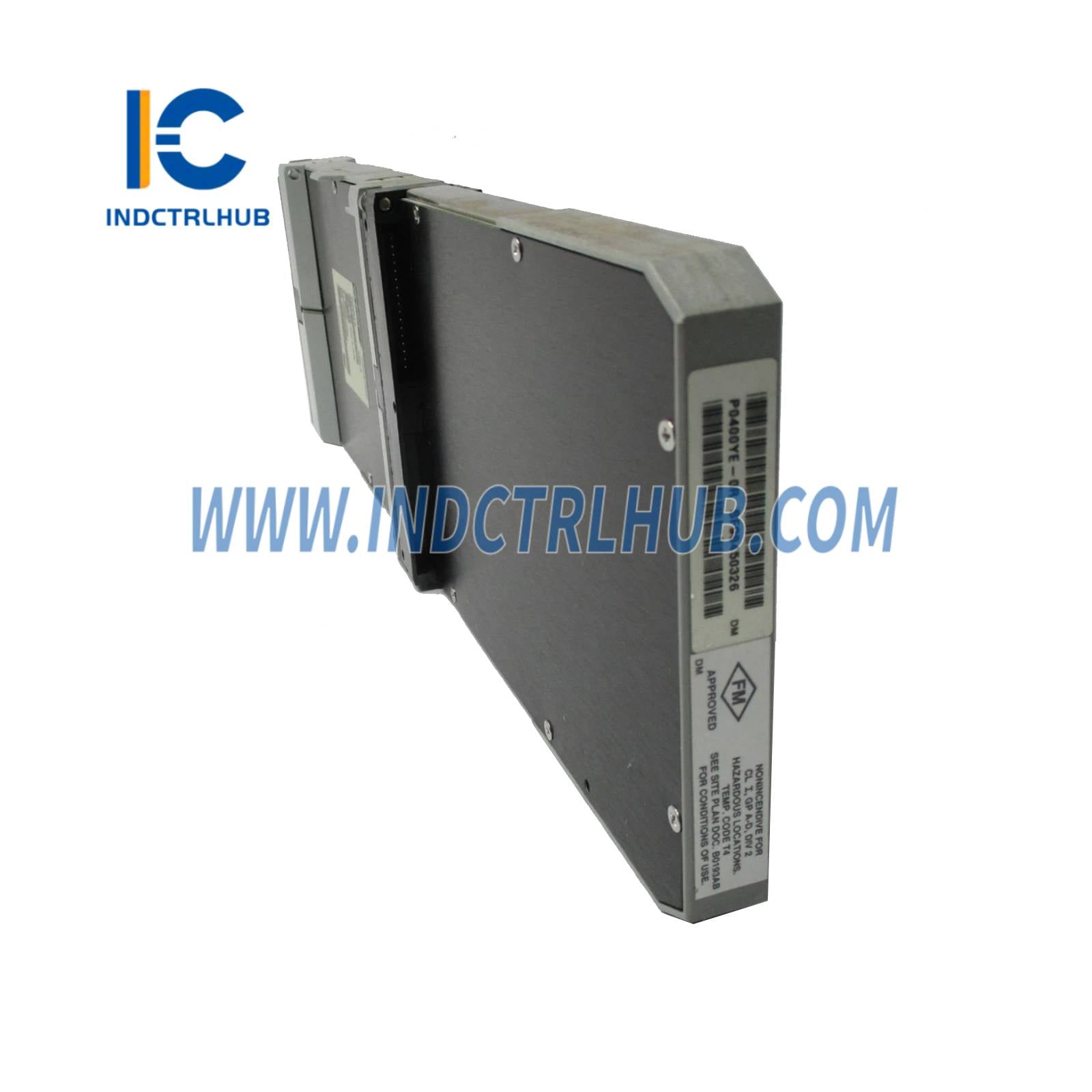

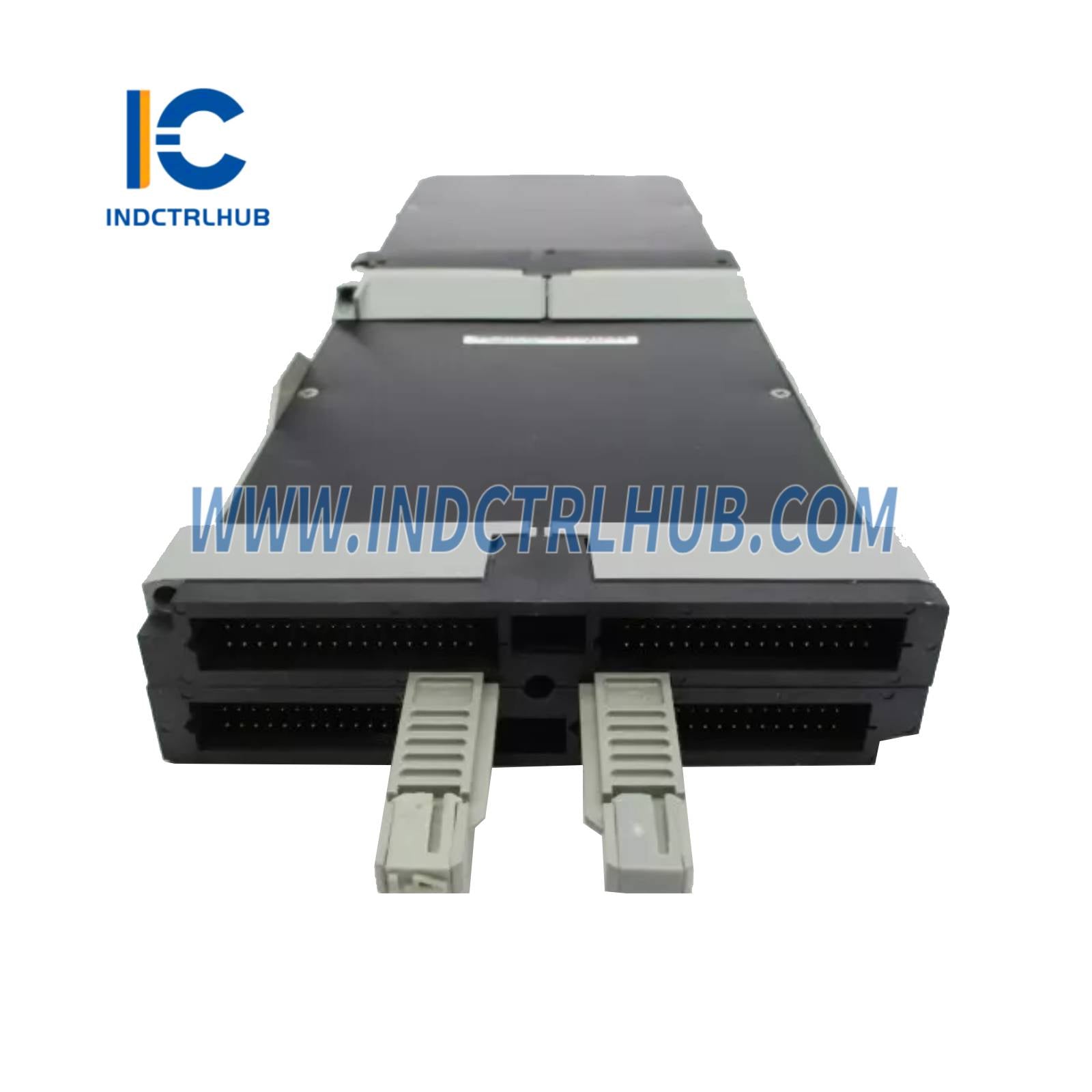

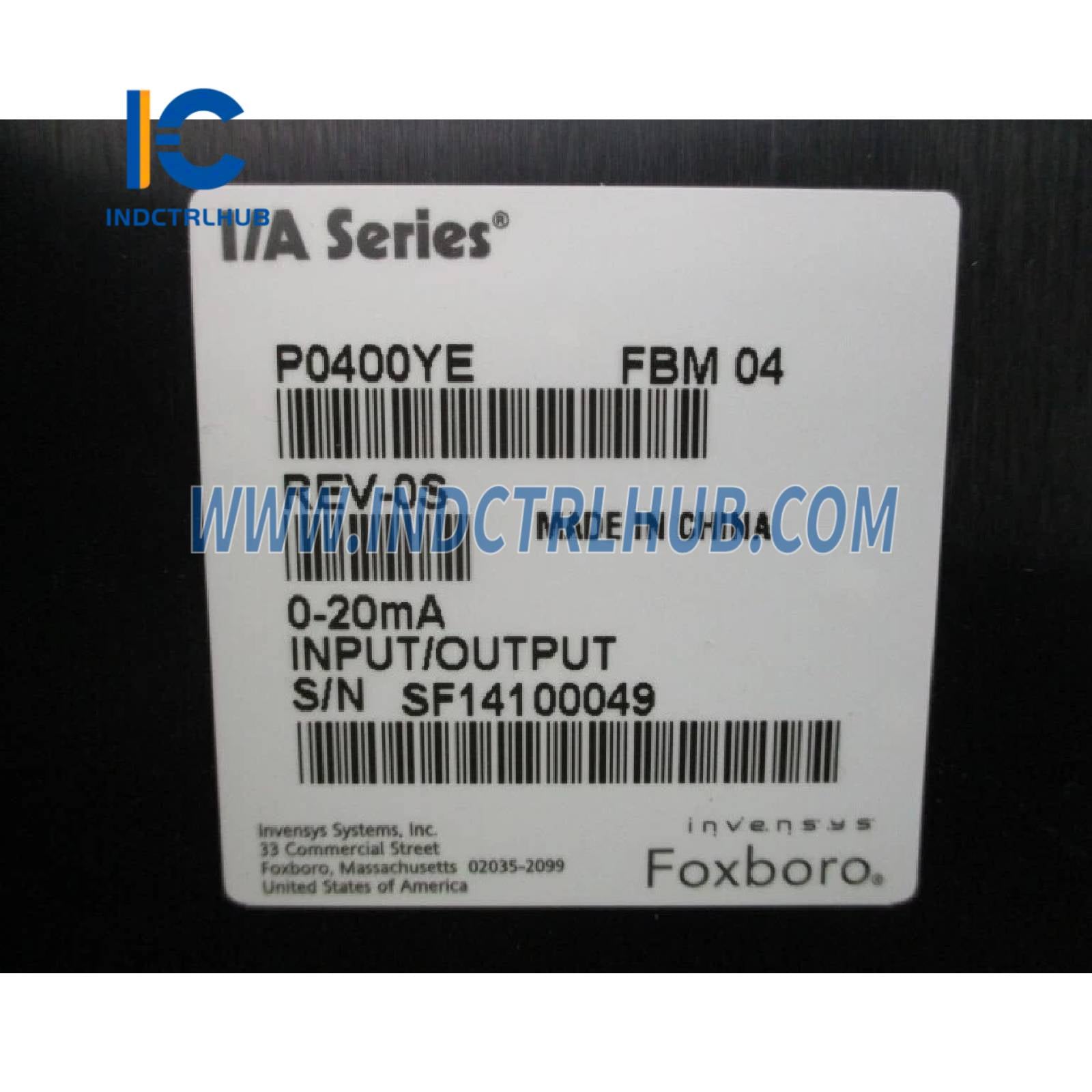

Foxboro P0400YE Invensys I/A Reeks FBM04 Termokoppel/RTD Insetmodule
Produk Oorsig
- Die Foxboro P0400YE, ook bekend as die FBM04, is 'n Termokoppel/RTD Insetmodule van die Invensys I/A Reeks (nou deel van Schneider Electric se EcoStruxure Foxboro DCS). Hierdie module is ontwerp om te koppel met termokoppel-, RTD (Weerstandstemperatuursensor), en millivolt-sensors om temperatuur of laevlak spanningseine in industriële prosesse te meet. Dit word gebruik in toepassings soos olie en gas, chemiese verwerking, en kragopwekking vir akkurate temperatuurmonitering binne die I/A Reeks beheerstelsel.
Tegniese Spesifikasies
- Die P0400YE FBM04 het die volgende spesifikasies gebaseer op bedryfsbronne en Foxboro-dokumentasie:
| Spesifikasie | Besonderhede |
|---|---|
| Model/Deelnommer | P0400YE (FBM04) |
| Vervaardiger | Foxboro (Invensys, nou Schneider Electric) |
| Beskrywing | I/A Reeks Termokoppel/RTD/Millivolt Insetmodule |
| Reeks | Invensys I/A-reeks |
| Funksie | Verkry en verwerk temperatuurseine van termokoppel- en RTD-sensors, of millivoltseine |
| Insetkanale | 8 insette (konfigureerbaar vir termokoppel, RTD, of millivolt) |
| Invoer tipes | Termokoppels: Tipes J, K, T, E, R, S, B, N RTD's: Pt100, Ni120 (2-draad, 3-draad, of 4-draad konfigurasies) Millivolt: -100 tot +100 mV |
| Temperatuurbereik | Termokoppels: -200°C tot +1800°C (tipe-afhanklik) RTD's: -200°C tot +850°C (tipe-afhanklik) |
| Millivolt Reeks | -100 mV tot +100 mV |
| Resolusie | 16-bit (tipies vir FBM04) |
| Nauwkeurigheid | ±0.1% van die omvang of ±1°C vir temperatuur, ±0.05 mV vir millivolt (tipies, sensor-afhanklik) |
| Koue Aansluitkompensasie | Intern of ekstern (outomaties vir termokoppels) |
| Isolasie | Optiese isolasie tussen veldinsette en stelselbus |
| Kragvoorsiening | 24 VDC (verskaf via I/A Series agterpaneel) |
| Kragverbruik | Ongeveer 3–5 W |
| Omgewingspesifikasies | Omgewingstemperatuur: 0°C tot +60°C Bergingstemperatuur: -40°C tot +85°C Relatiewe humiditeit: 5% tot 95% nie-kondenseer Skok: 15 g, 11 ms Vibrasie: 1 g, 10–500 Hz |
| Afmetings | Ongeveer 170 mm (H) x 35 mm (B) x 150 mm (D) (standaard I/A Series module grootte) |
| Gewig | Ongeveer 0.4 kg |
| Montering | Steek in I/A Series Fieldbus Module (FBM) basisplaat in |
| Sertifiserings | CE, UL, CSA, geskik vir nie-gevaarlike omgewings |
