Product Description
～～～
Produk Oorsig
| Parameter | Besonderhede |
|---|---|

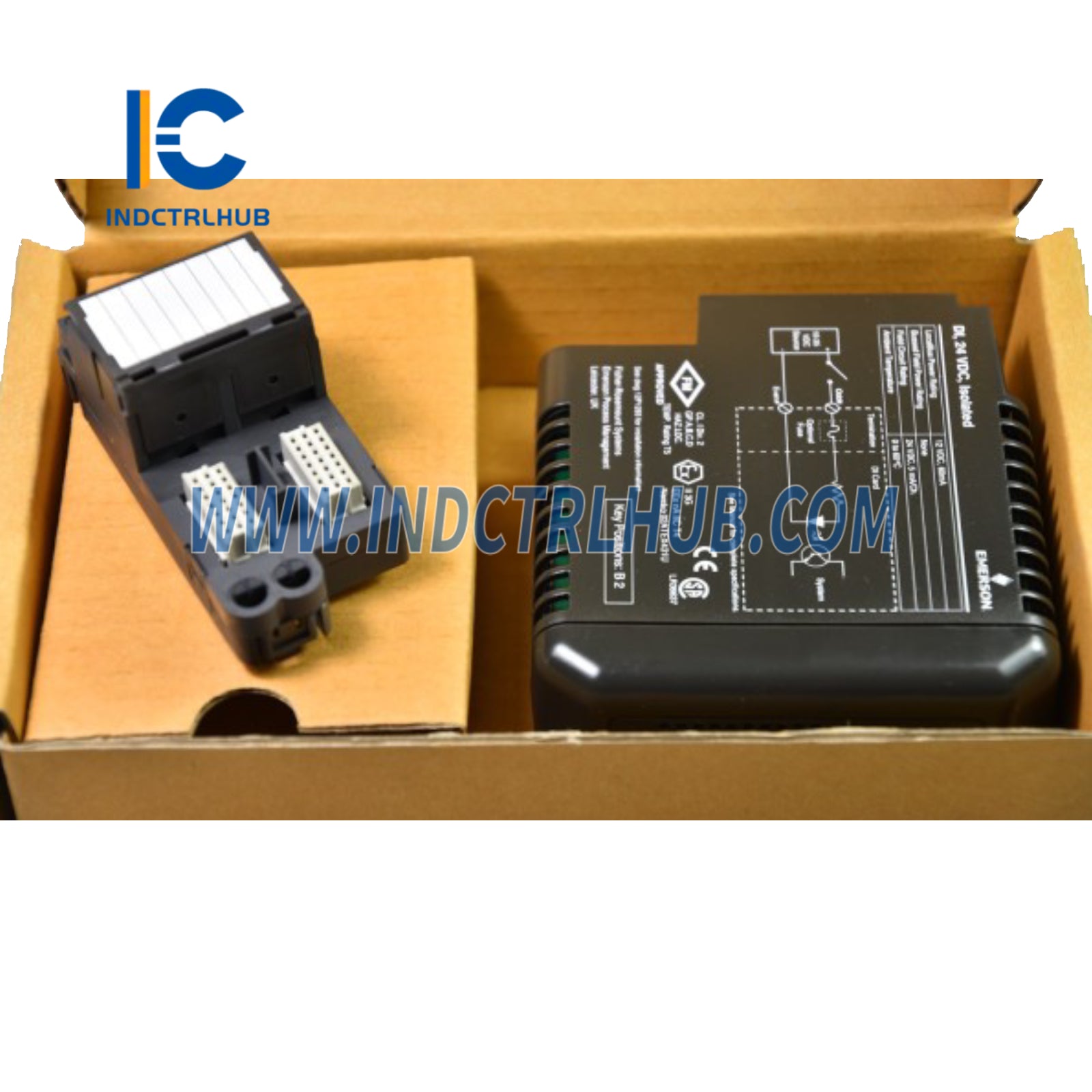

| Produk Naam | 32-Kanaal DI Terminalblok vir Reeks 2 Plus |
| Modelnommer | VE4001S2T2B6 |
| Kategorie | DeltaV M-reeks Tradisionele I/O - Diskrete Inset Termineringblokke |
| Funksie | Verbind veldbedrading vir 32-kanaal Diskrete Inset (DI) Plus-kaart (24V DC, Droë Kontak) na die I/O-koppelvlak draer |
| Stelselverenigbaarheid | DeltaV M-reeks Tradisionele I/O, gebruik met 32-kanaal DI Plus-kaart (I/O-kaart sleuteling E3) op M-reeks horisontale of VerticalPlus draers; vereis DeltaV v13.3.1 of hoër |
Hardeware Spesifikasies
| Spesifikasie | Waarde |
|---|---|
| Tipe | Terminalblok, 32-kanaal |
| Geassosieerde I/O-kaart | Diskrete Inset Plus-kaart: 32 Kanale, 24V DC, Droë Kontak (I/O-kaart sleuteling E3) |
| Aantal Kanale | Ondersteun 32 kanale |
| Bedradingsverenigbaarheid | Verbind veldbedrading vir droë kontak insette (opsporing: >2 mA vir Aan, <0.25 mA vir Af) |
| Invoer Impedansie | 5 KΩ (geskat) |
| Natmaakspanning | 24V Gg |
| Veldkring Krag | 150 mA maksimum by 24V DC (+20%/-15%) per kaart |
| Isolasie | Elke kanaal opties geïsoleer van die stelsel, getoets tot 1500V DC |
| LocalBus-stroom | 50 mA tipies, 75 mA maksimum (12V DC nominaal) per kaart |
| Sleuteling | I/O-kaart sleuteling E3, wat korrekte kaartinstallasie verseker |
| Foutopsporing van Terminering | Ondersteun met redundante 40-pen Mass DI Termineringblok |
Omgewingspesifikasies
| Parameter | Waarde |
|---|---|
| Bedryfstemperatuur | -40 tot 70°C (-40 tot 158°F) |
| Bergingstemperatuur | -40 tot 85°C (-40 tot 185°F) |
| Relatiewe Vogtigheid | 5 tot 95%, nie-kondenseerbaar |
| Luggedraagde Besoedeling | ISA-S71.04-1985 Klas G3, konformeerlaag |
| Beskermerating | IP 20 |
| Skok | 10 g ½-sinusaal golf vir 11 ms |
| Vibrasie | 1 mm piek-tot-piek van 5 tot 16 Hz; 0.5 g van 16 tot 150 Hz |
| Afmetings (I/O-koppelvlak) | H 10.7 cm (4.2 in), B 4.1 cm (1.6 in), Diepte 10.5 cm (4.1 in) |
Sertifiserings
| Standaard | Besonderhede |
|---|---|
| CE | EMV: EN 61326-1 |
| FM | FM 3600, FM 3611 |
| CSA | CSA C22.2 No. 213, CSA C22.2 No. 1010-1 |
| ATEX | EN60079-0, IEC60079-7, EN60079-15 |
| IEC-Ex | IEC60079-0, IEC60079-7, IEC60079-15 |
| Mariene | IACS E10, ABS Sertifikaat van Ontwerp Evaluering, DNV Mariene Sertifikaat |
Gevaarlike Gebied Goedkeurings
| Standaard | Besonderhede |
|---|---|
| FM (VSA) | Klas I, Afdeling 2, Groepe A, B, C, D, T4 |
| cFM (Kanada) | Klas I, Afdeling 2, Groepe A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
Fisies & Installering
| Parameter | Besonderhede |
|---|---|
| Montering | Monteer op I/O-koppelvlak draer (DIN-rel oppervlak gemonteer) |
| Installasietipe | 32-kanaal terminalblok vir hoë-digtheid bedrading; steek in I/O-koppelvlak draer |
| Bedrading | Ondersteun 32-skroef terminering vir veldbedrading; versoenbaar met massatermineringsoplossings |
| Sleutelmeganisme | Sleutelposte (E3) met 6 posisies (A-F, 1-6) om verkeerde kaartinstallasie te voorkom |
| Installasie Aantekeninge | Geschik vir gevaarlike gebiede (Klas I, Afdeling 2, Sone 2); volg installasie instruksies |
Funksionele Kenmerke
| Kenmerk |
|---|
| Vergemaklik hoë-digtheid bedrading vir 32-kanaal DI Plus-kaart (24V DC, Droë Kontak) |
| Ondersteun droë kontak insette met opsporingsvlakke: >2 mA (Aan), <0.25 mA (Af) |
| Opties geïsoleerde kanale (1500V DC) vir verbeterde veiligheid en betroubaarheid |
| Ondersteun Terminatiefout Opsporing met redundante 40-pin Mass DI Terminatieblok en M-reeks Massaverbindingsoplossings of P+F HiC IS versperrings |
| Versoenbaar met M-reeks horisontale of VerticalPlus draers |
| Plug-en-speel installasie op I/O-koppelvlak draer, verminder installasietyd |
| Sleutelmeganisme (E3) verseker korrekte I/O-kaart installasie |
| Ondersteun aanlyn toerusting toevoegings sonder prosesonderbreking |
| Geschik vir gevaarlike gebiede met ATEX/IEC-Ex en FM/CSA sertifisering |
| Vereis DeltaV v13.3.1 of hoër vir DI Plus-kaart versoenbaarheid |
Bestelinligting
| Beskrywing | Modelnommer |
|---|---|
| Diskrete Invoer Plus-kaart: 32 Kanale, 24V DC, Droë Kontak - 32-Kanaal DI Terminalblok vir Reeks 2 Plus | VE4001S2T2B6 |
