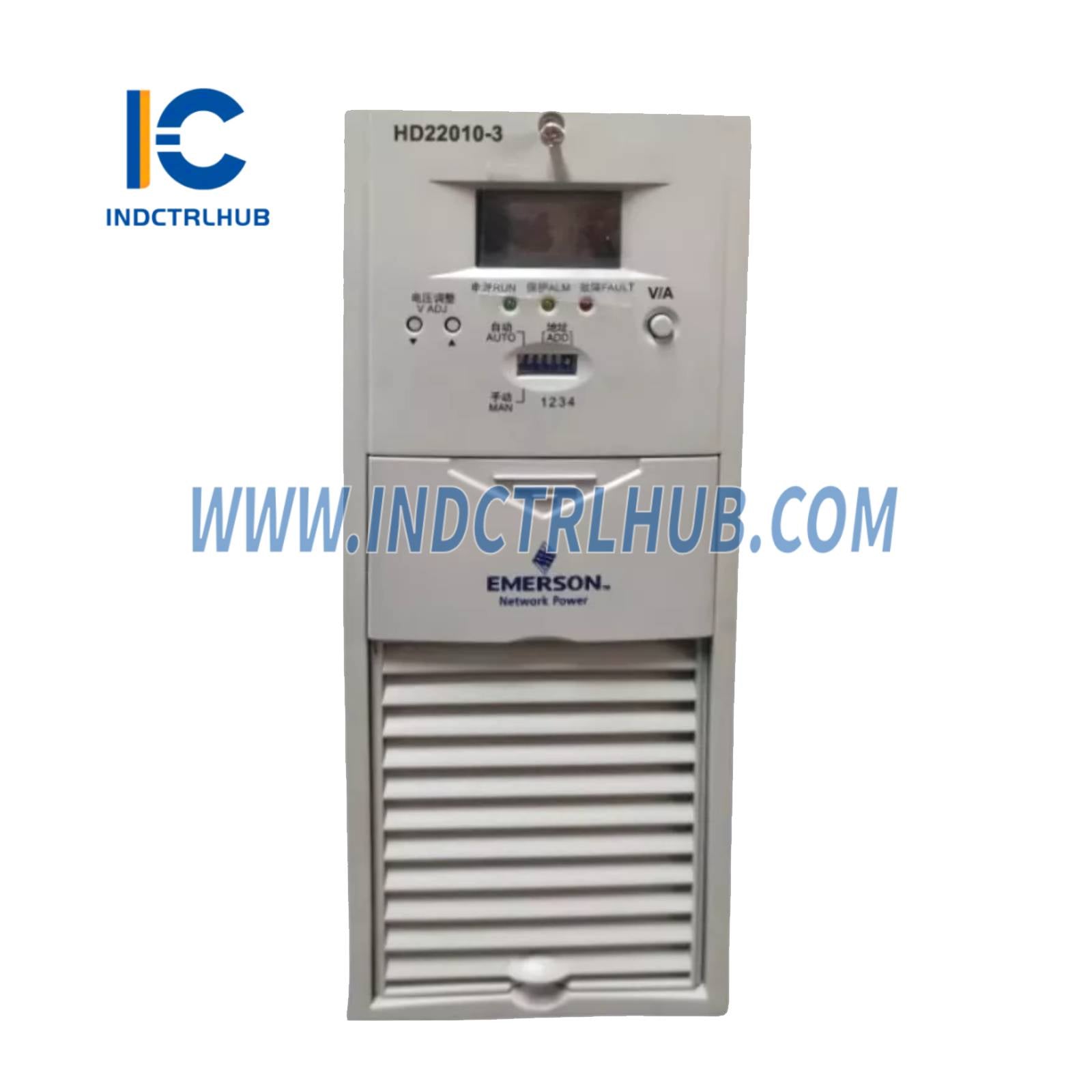

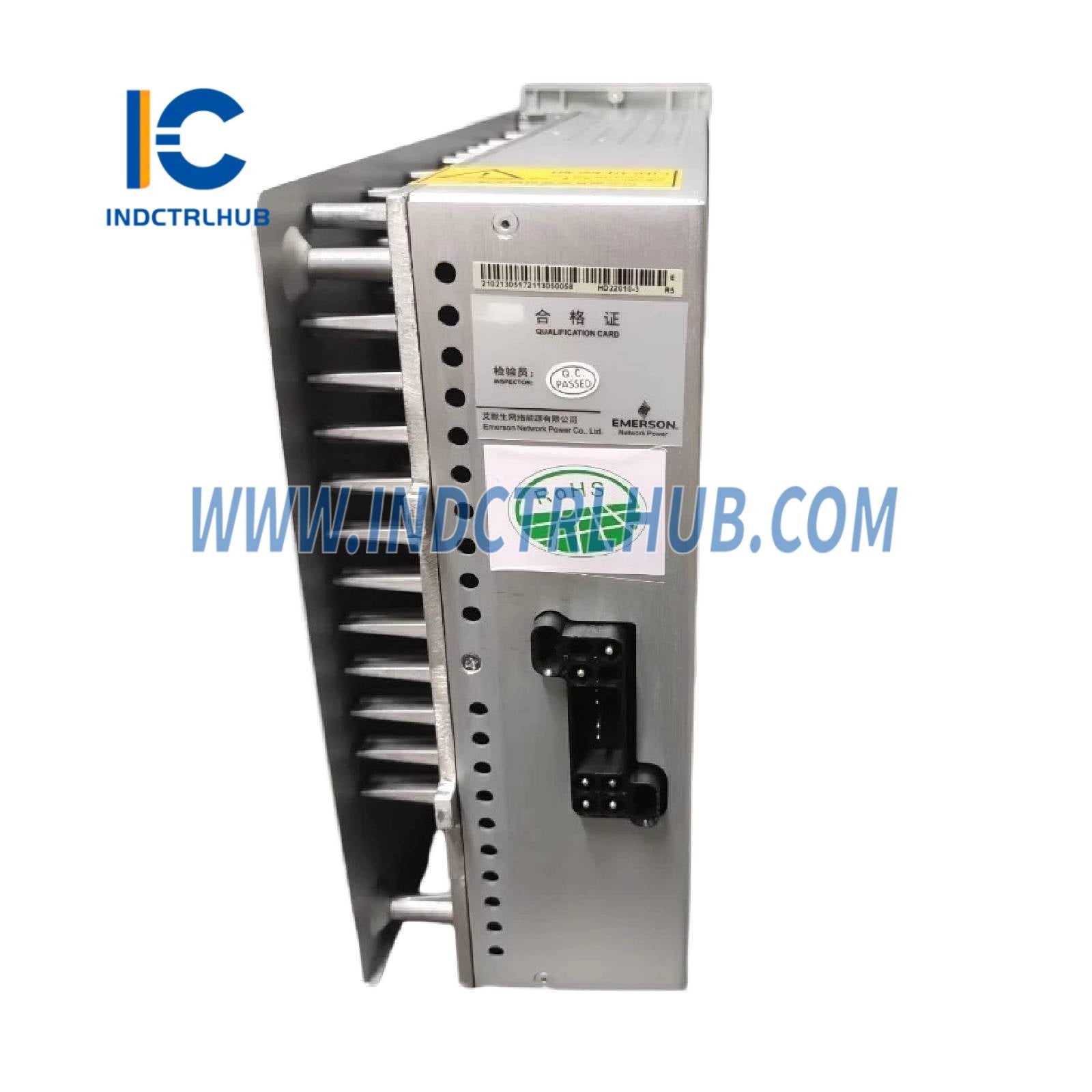

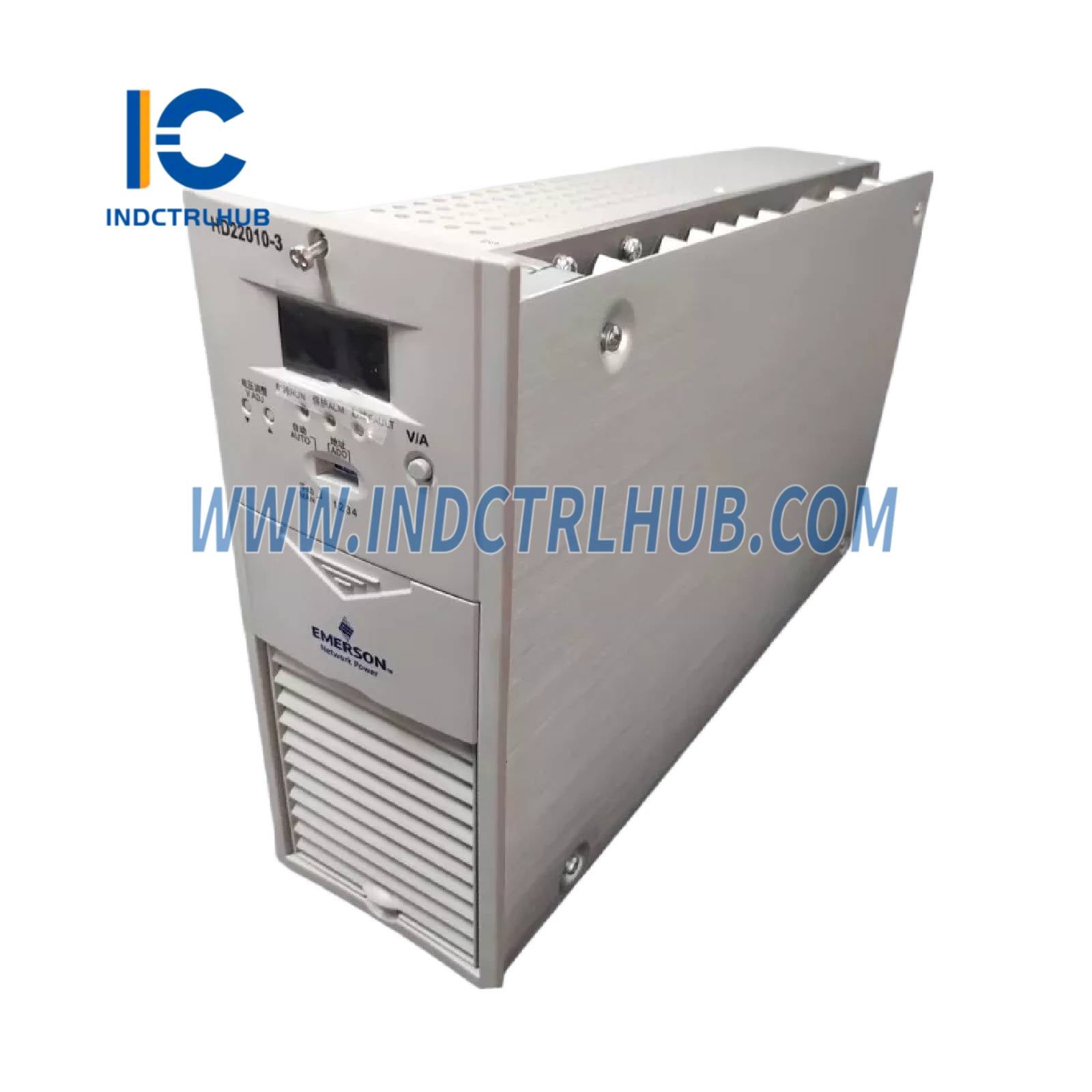

Emerson HD22010-3 Gelykrigter Module
- Vervaardiger: Emerson
- Model/Deelnommer: HD22010-3
- Besonderheid: Hoëfrekwensie Skakel Gelykrigter Kragvoorsieningsmodule, 10A, 220V Gelykstroom Uitset
Oorsig
- Die Emerson HD22010-3 is ’n hoëfrekwensie skakel gelykrigter kragvoorsieningsmodule ontwerp vir Gelykstroom kragstelsels in industriële en telekommunikasietoepassings. Dit bied doeltreffende kragomskakeling en betroubare Gelykstroom-uitset vir laaimodules in Gelykstroom panele, soos dié wat gebruik word in kragverspreidingskamers of hoëspanning omgewings. Die module is geskik vir toepassings wat stabiele krag vereis in nywerhede soos telekommunikasie, kragnutsdienste, en industriële beheer.
Tegniese Spesifikasies
| Spesifikasie | Besonderhede |
|---|---|
| Model | HD22010-3 |
| Soort | Hoëfrekwensie Skakel Gelykrigter Kragvoorsieningsmodule |
| AC Inset | 323-475 VAC, 3-fase, 3-draad stelsel, 45-65 Hz |
| DC Uitset | 176-320 VDC, 10 A gegradeerde stroom |
| Kragfaktor | >0.94 (met 3-fase passiewe PFC) |
| Vertoning | LED, 3-syfer (spanning: ±0.3 V, stroom: ±0.2 A) |
| Indikators | LOOP (groen), ALM (geel), Fout (rooi) |
| Kommunikasie | RS485-poort vir monitering en beheer |
| Waaierspoed | Stop, halfspoed, volle spoed (gebaseer op temperatuur en uitsetstroom) |
| Afmetings | 413 mm (L) x 110 mm (B) x 257 mm (H) |
| Gewig | Ongeveer 8 kg |
| Bedryfstemperatuur | -25°C tot +55°C |
| Bergingstemperatuur | -40°C tot +70°C |
| Relatiewe Vogtigheid | 5% tot 95%, nie-kondenseer |
| Akustiese Geluid | <55 dB |
| Sertifiserings | CE, RoHS, FCC |
Bykomende Inligting
- Funksionaliteit: Die HD22010-3 bestaan uit ’n 3-fase passiewe PFC kring en ’n DC/DC omskakelaar kring, met bykomende kragvoorsiening en I/O opsporingsbeskermingskringe. Die PFC kring gelykrig en filter AC inset, wat ’n kragfaktor >0.94 verseker en voldoen aan EMI/EMC standaarde (GB/T 17794.2.2-2003, DL/T781-2001). Die DC/DC omskakelaar gebruik PWM beheer om stabiele Gelykstroom-uitset te lewer. Die module het ’n voorpaneel LED vertoning vir spanning en stroom, met foutkodes vir diagnostiek, en ’n A/V-knoppie om vertoningsmodusse te wissel. Dit kommunikeer via RS485 vir regstreekse monitering en beheer.
- Omgewingsduursaamheid: Ontwerp vir veeleisende industriële omgewings, werk die module betroubaar oor ’n wye temperatuurbereik en is gebou om skok en vibrasie te weerstaan. Sy kompakte ontwerp en robuuste konstruksie verseker langtermyn duursaamheid in hoëspanning Gelykstroom paneel toepassings.
