Product Description
Emerson HD22005-3A Gelykrigter Module
- Vervaardiger: Emerson
- Model/Deelnommer: HD22005-3A
- Besonderheid: Hoëfrekwensie Skakel Gelykrigter Kragvoorsieningsmodule, 5A, 220V Gelykstroom Uitset
Oorsig
- Die Emerson HD22005-3A is ’n hoëfrekwensie skakel gelykrigter kragvoorsieningsmodule ontwerp vir DC kragstelsels in industriële en telekommunikasie toepassings. Dit lewer doeltreffende kragomskakeling met ’n 5A, 220V DC uitset, geskik vir laaimodules in DC panele wat gebruik word in kragverspreiding, telekommunikasie, en industriële beheerkontekste. Die module maak gebruik van gevorderde krag-elektronika vir hoë doeltreffendheid en betroubaarheid.
Tegniese Spesifikasies
| Spesifikasie | Besonderhede |
|---|---|

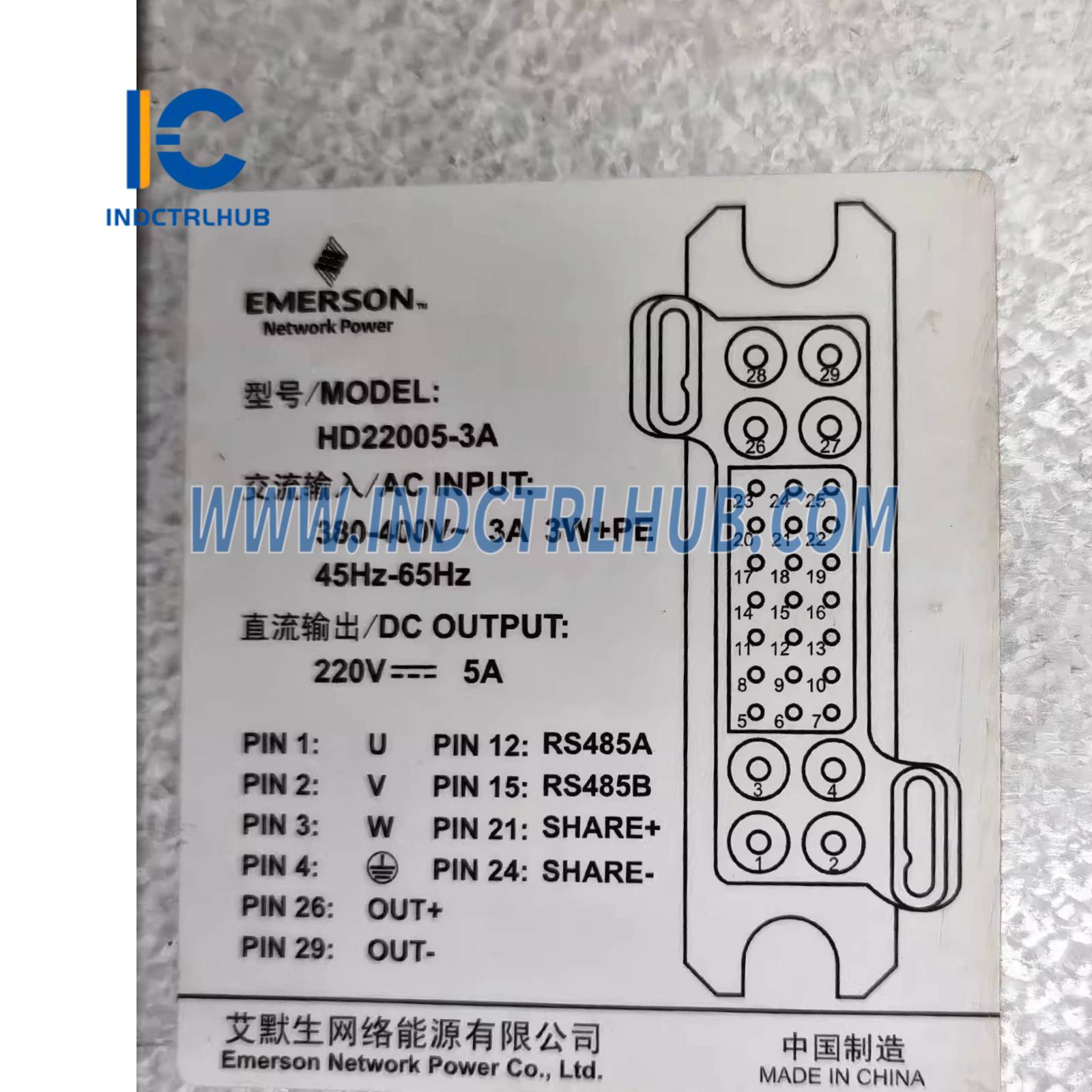

| Model | HD22005-3A |
| Soort | Hoëfrekwensie Skakel Gelykrigter Kragvoorsieningsmodule |
| AC Inset | 323-475 VAC, 3-fase, 3-draad stelsel, 45-65 Hz |
| DC Uitset | 176-320 VDC, 5A gegradeerde stroom |
| Kragfaktor | >0.94 (met 3-fase passiewe PFC) |
| Doeltreffendheid | >91% (met sagte-skakeling tegnologie) |

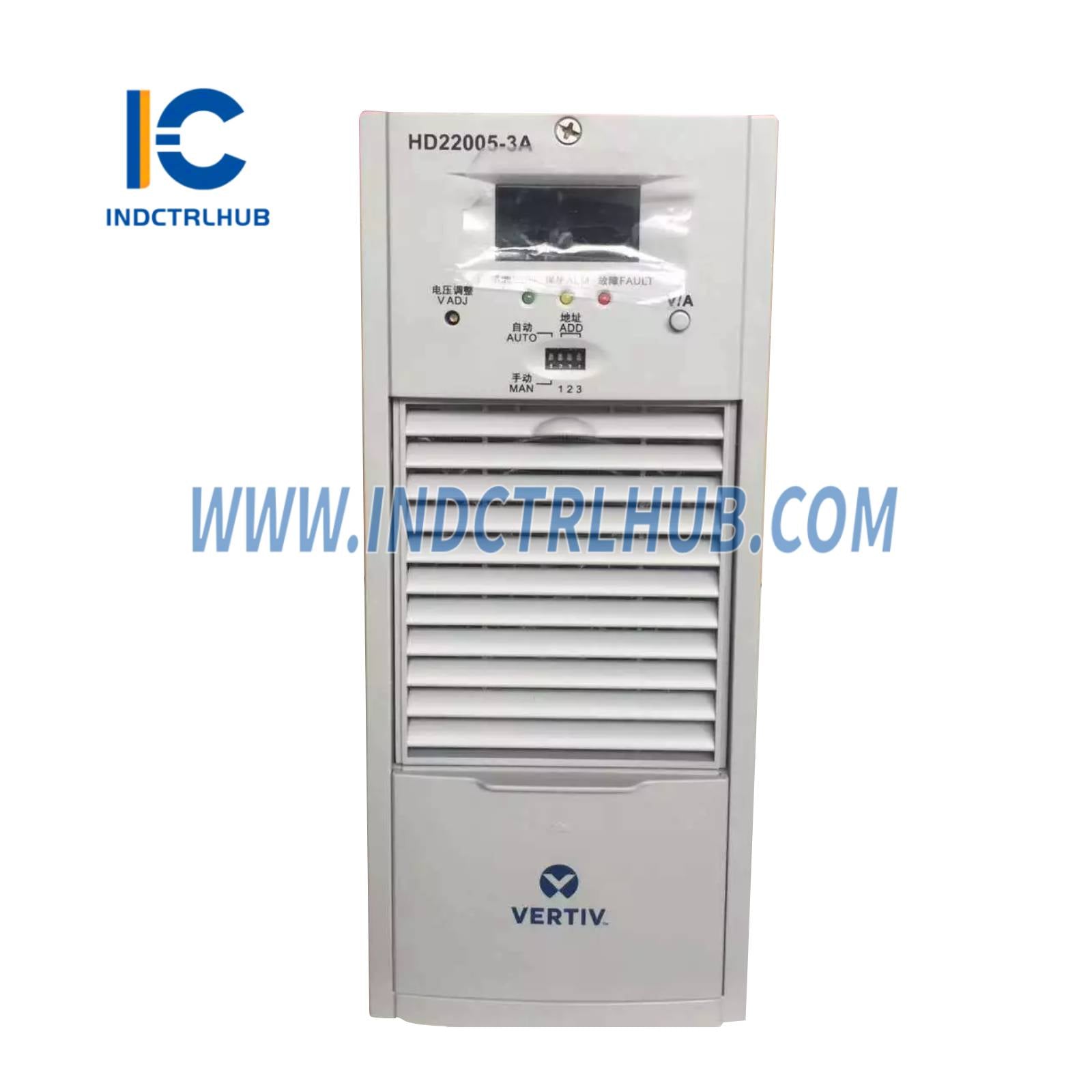

| Vertoning | LED, 3-syfer (spanning: ±0.3 V, stroom: ±0.2 A) |
| Aanwysers | LOOP (groen), ALM (geel), Fout (rooi) |
| Kommunikasie | RS485 poort vir monitering en beheer |
| Afkoeling | Natuurlike afkoeling (<30% las), lugafkoeling (>30% las, temperatuurbeheer) |
| Afmetings | 413 mm (L) x 110 mm (B) x 257 mm (H) |
| Gewig | Ongeveer 7 kg |
| Bedryfstemperatuur | -25°C tot +55°C |
| Bergingstemperatuur | -40°C tot +70°C |
| Relatiewe Vogtigheid | 5% tot 95%, nie-kondenseerbaar |
| Akustiese Geluid | <55 dB |
| Sertifiserings | CE, RoHS, FCC |
Bykomende Inligting
- Funksionaliteit: Die HD22005-3A beskik oor ’n 3-fase passiewe PFC stroombaan vir inset gelykrigting en filtrering, wat ’n kragfaktor >0.94 verseker en voldoen aan EMI/EMC standaarde (GB/T 17794.2.2-2003, DL/T781-2001). ’n DC/DC omskakelaar met PWM beheer lewer ’n stabiele DC uitset deur hoëfrekwensie transformasie, gelykrigting, en filtrering. Die module sluit oor-/onder-spanning beskerming, uitset oor-spanning beskerming, kortsluitstroom beperking (40% van gegradeerde uitset), fasefout beskerming (verlaag na 2.5A by 260V), en oor-temperatuur beskerming in. Dit het ’n LED vertoning op die voorpaneel vir spanning en stroom, met foutkodes en ’n A/V knoppie om modusse te wissel. RS485 maak regstreekse monitering moontlik.
