Product Description

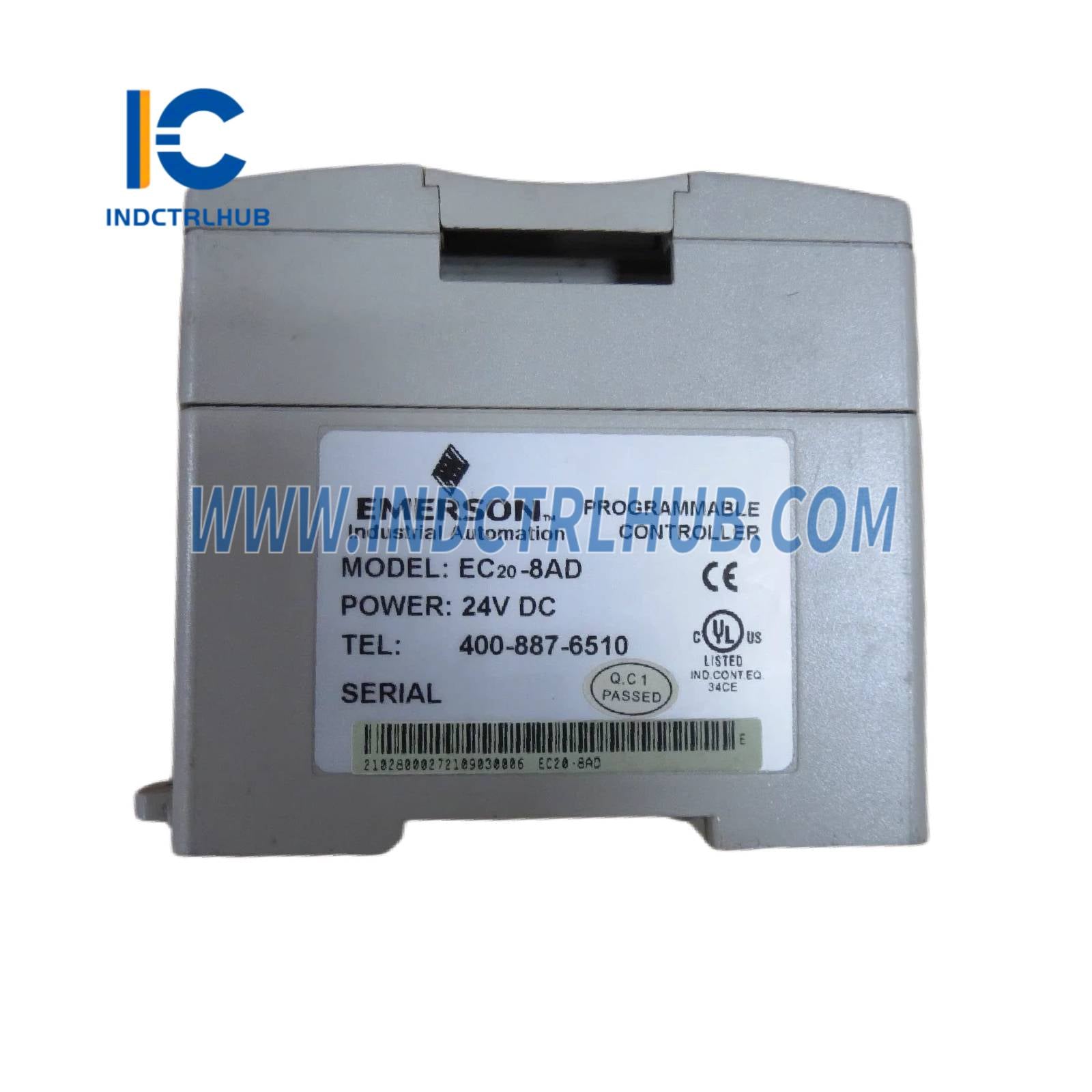

Emerson EC20-8AD Analoog Invoer Module
- Vervaardiger: Emerson
- Model/Deelnommer: EC20-8AD
- Besonderheid: DeltaV EC20 Reeks Analoog Invoer Uitbreidingsmodule, 8-Kanaal, Spanning/Stroom Invoer
Oorsig
- Die Emerson EC20-8AD is 'n analoog invoer uitbreidingsmodule vir die DeltaV EC20 Reeks Programmeerbare Logika Beheerstelsel (PLC). Dit bied 8 kanale vir analoog spanning of stroom insette, ontwerp vir presiese data verkryging van veldtoestelle soos sensors en senders. Die module word gebruik in industriële outomatiseringstoepassings, insluitend olie en gas, chemiese, kragopwekking, en vervaardiging, om proses veranderlikes met hoë betroubaarheid te monitor.
Tegniese Spesifikasies
| Spesifikasie | Besonderhede |
|---|---|
| Model | EC20-8AD |
| Reeks | DeltaV EC20 |
| Soort | Analoog Invoer Uitbreidingsmodule, 8-Kanaal |
| Invoer Kanale | 8 analoog insette |
| Invoer Tipes | -10V tot +10V, 0-20 mA, 4-20 mA |
| Resolusie | 12-bit |
| Nauwkeurigheid | ±1% van volle skaal |
| Omskakelingstyd | 15 ms per kanaal (120 ms vir al 8 kanale) |
| Kragvoorsiening | 24 VDC, voorsien deur hoofmodule |
| Kraggverbruik | Ongeveer 2 W |
| Bedryfstemperatuur | -5°C tot +55°C |
| Bergingstemperatuur | -40°C tot +70°C |
| Relatiewe Vogtigheid | 5% tot 95%, nie-kondenseer (30 ± 2°C) |
| Beskeringsgradering | IP20 |
| Luggedraagde Kontaminante | ISA-S71.04-1985 Klas G3 |
| Afmetings | 58 mm (L) x 90 mm (B) x 82 mm (H) |
| Gewig | Ongeveer 240 g |
| Montering | T-tipe DIN rel |
| Sertifiserings | CE, RoHS |
| Stelsel Kompatibiliteit | DeltaV EC20 Reeks PLC's (bv., EC20-2012BTA, EC20-3232BRA) |
Bykomende Inligting
- Funksionaliteit: Die EC20-8AD ondersteun verskeie invoertipes (-10V tot +10V, 0-20 mA, 4-20 mA) vir buigsaamheid in die aansluiting van verskeie analoog veldtoestelle. Met 12-bit resolusie en ±1% akkuraatheid verseker dit presiese data verkryging. Die module koppel aan die EC20 hoofmodule via die stelselbus, trek krag en kommunikeer data naatloos. Dit word geprogrammeer en gemonitor met die ControlStar sagteware, wat konfigurasie en diagnostiek ondersteun.
- Omgewings Duursaamheid: Ontwerp vir industriële omgewings, werk die EC20-8AD betroubaar binne 'n temperatuurreeks van -5°C tot +55°C en weerstaan vog, skok, en vibrasie volgens EC20 reeks standaarde. Sy kompakte ontwerp en IP20 gradering maak dit geskik vir beheerkaste in veeleisende toestande.
