Product Description
Modelbeskrywing

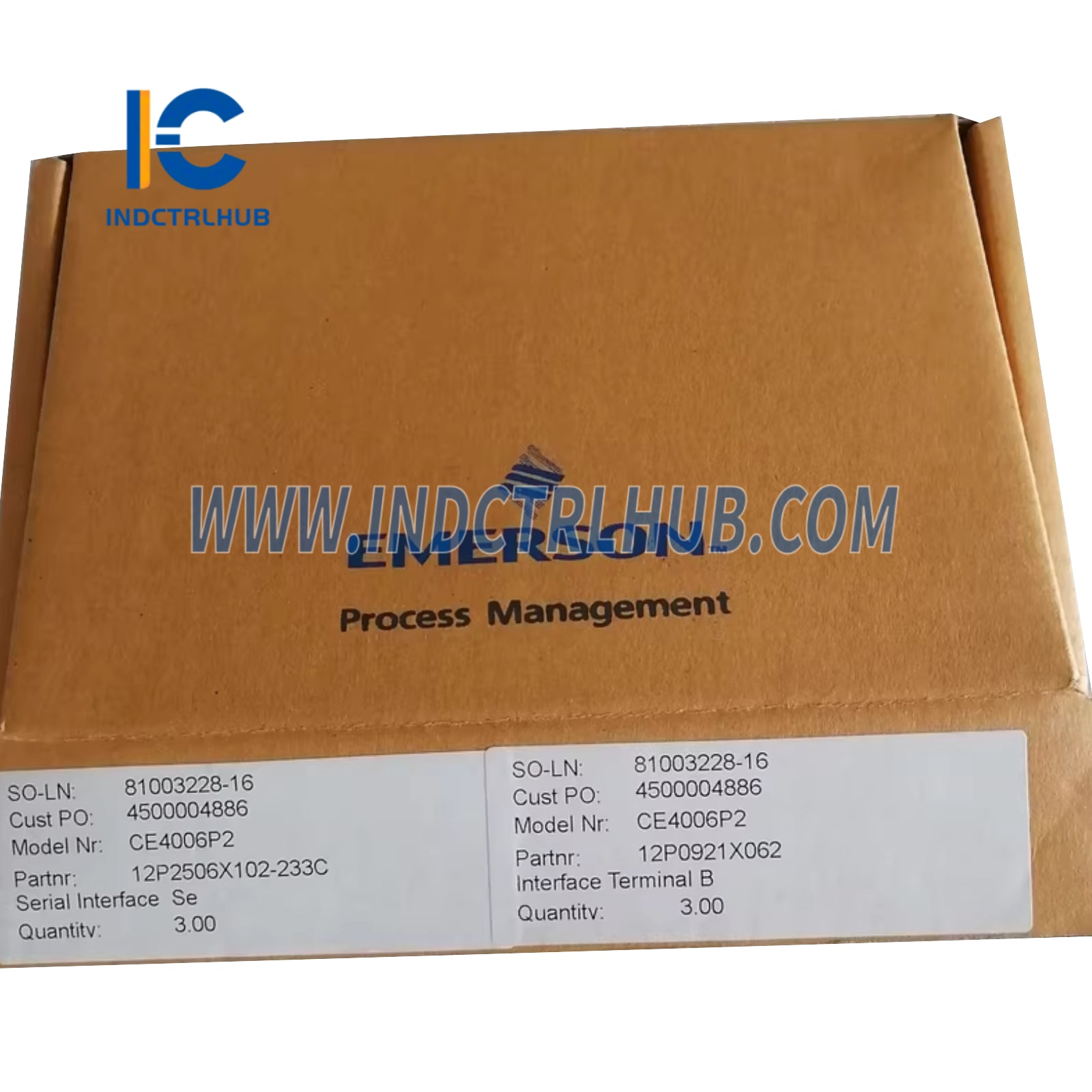

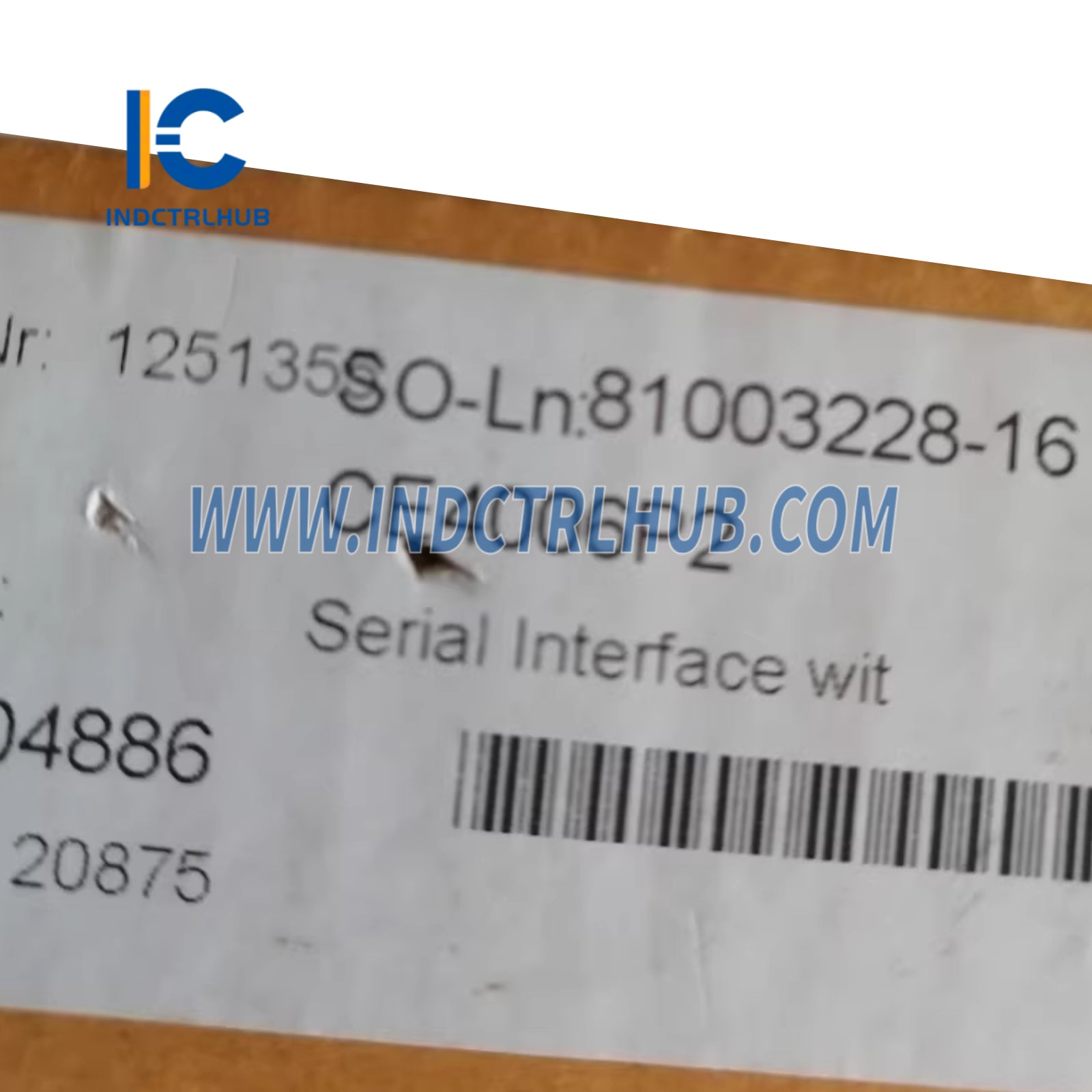

- Model: CE4006P2

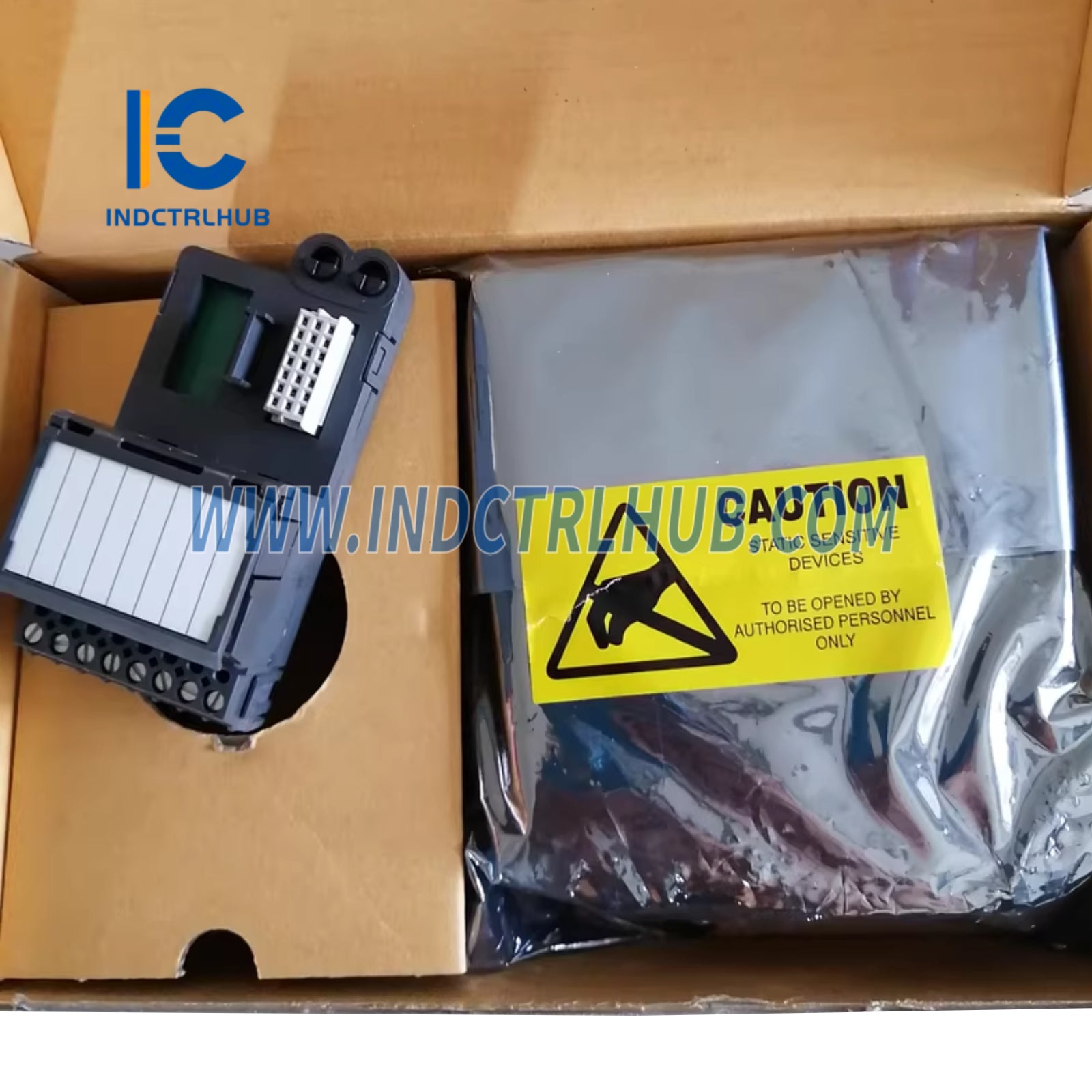

- Beskrif: M-reeks Seriële Koppelvlakkaart, 2-poorte (sluit 1 Koppelvlakkaart en 'n enkelvoudige Terminalblok in)
- Doel: Verskaf 'n verbinding tussen die DeltaV-stelsel en toestelle wat seriële protokolle ondersteun (bv. Modbus, Allen Bradley se Data Highway Plus)
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Aantal Seriële Porte | 2 |
| Aantal Datastelle | 32 (16 per poort) |
| Poorttipes | RS232, RS422/485 half duplex, RS422/485 volle duplex |
| Isolasie | Elke poort is geïsoleer van die stelsel en van die ander; moet eksterne gegrond wees |
Kommunikasiespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Baudkoers | 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Pariteit | Ewe, Onwe, Geen |
| Databisse | 7 of 8 |
| Stopbisse | 1 of 2 |
| Herproeftelling | 0-255 |
| Boodskap Tyd Oor | 100-25,500 msek (100 msek inkremente) |
| Uitsendingsvertraag | 0-25,500 msek (100 msek inkremente) |
| Stuur uitsette by opstart | Konfigureerbaar in DeltaV Explorer om die stuur van uitsette by inisialisering te aktiveer/deaktiveer |
Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur | -40 tot 70°C (-40 tot 158°F) |
| Bergingstemperatuur | -40 tot 85°C (-40 tot 185°F) |
| Relatiewe Vogtigheid | 5 tot 95%, nie-kondenseerbaar |
| Luggedraagde Besoedeling | ISA-S71.04-1985 Luggedraagde Besoedeling Klas G3 |

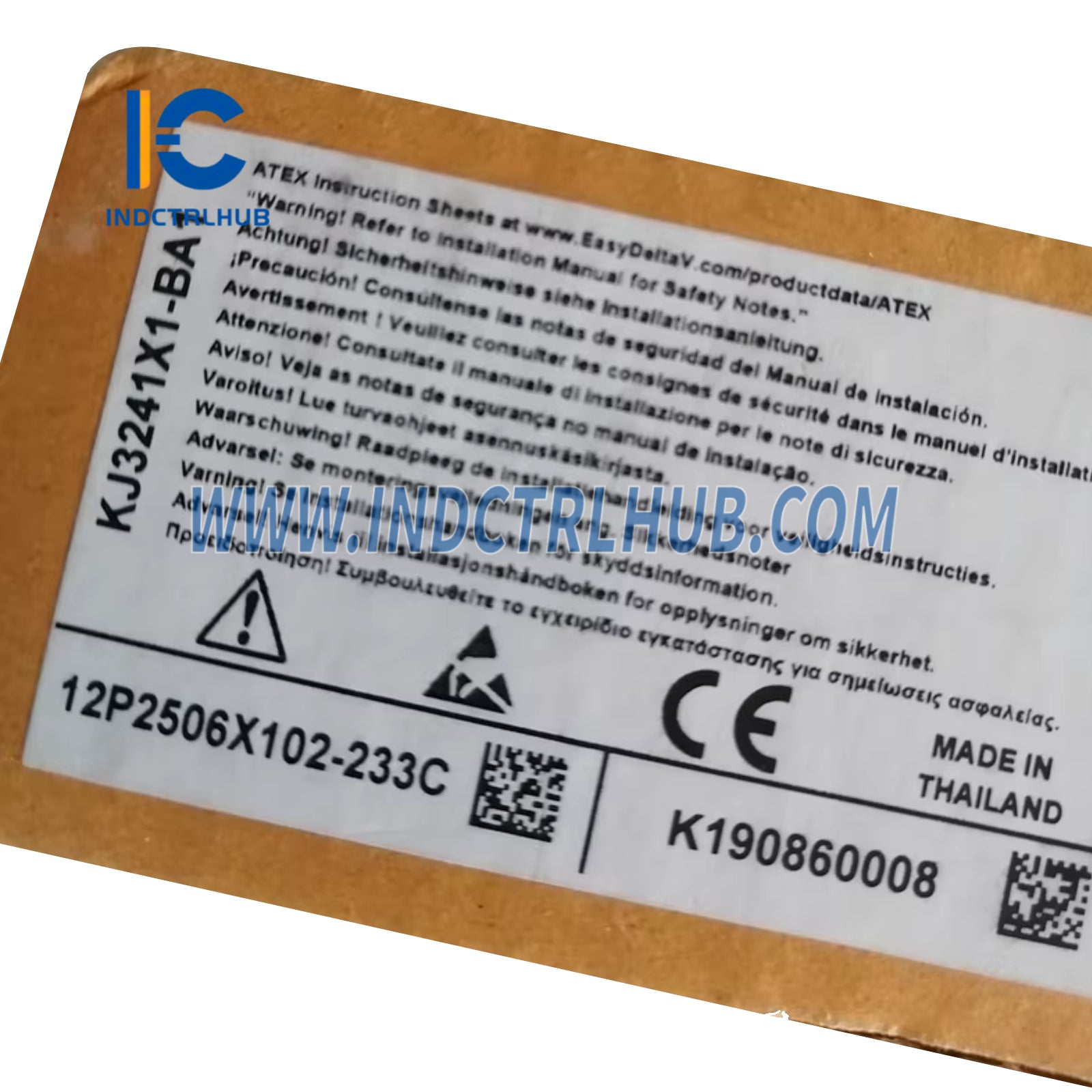

| Gevaarlike Gebied/Ligging | ATEX EEx nA IIC T4; Klas 1, Div 2, Groepe A, B, C, D, T4 |
| Beskermerating | IP20 |
| Skok | 10 g ½-sinusaal golf vir 11 ms |
| Vibrasie | 3 mm piek-tot-piek van 5 tot 13 Hz; 0.5 g van 13 tot 150 Hz |
