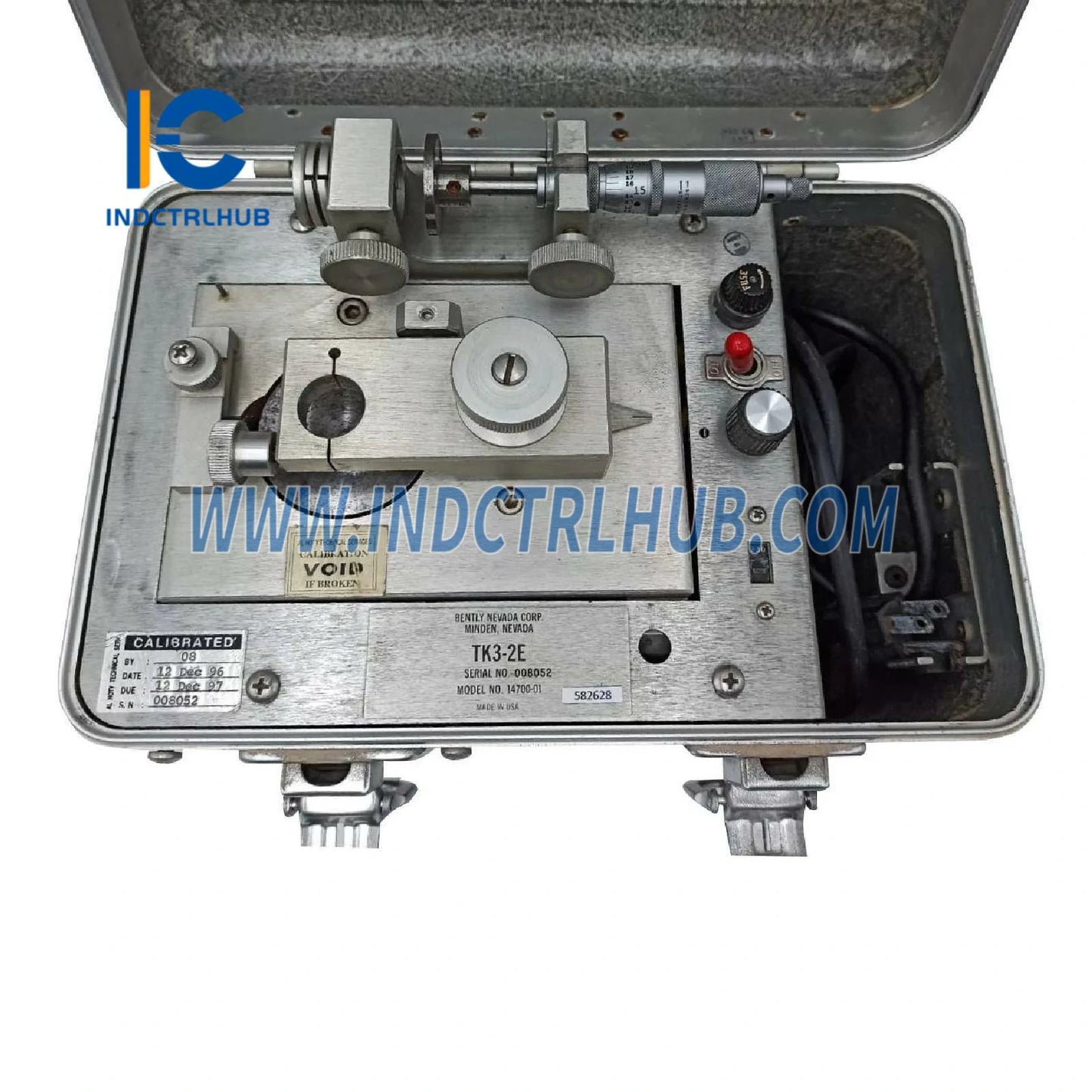

Bently Nevada TK3-2E KALIBRASIE-INSTRUMENT

Produkbesonderhede

• Vervaardiger: Bently Nevada
• Model-/Onderdelenaam: TK3-2E
• Modeltipe: Kalibrasie-instrument

Algemene Oorsig

Die TK3-2E en TK3-2G is selfstandige kalibrasie-instrumente, ontwerp vir gebruik met nabyheidstransduseerders (Proximitors). Hierdie instrumente vereis behoorlike kragverbindings om te funksioneer. Die TK3-2E werk by 115/230 Vac, en gebruikers moet verseker dat die skakelaar korrek gestel is om stroombaanbeskadiging te voorkom. Die TK3-2G vereis sorgvuldige hantering, aangesien dit regop gehou moet word om olielekkasie te voorkom.

Aanbevole Onderhoudstoerusting

• Digitale Multimeter (4-1/2 syfers)
• Oskilloskoop
• Kragsuplier
• Probes en Verlengkabels

Minimum Spesifikasies vir Onderhoudstoerusting

• Multimeter: 1 megaohm insetimpedansie, wisselstroom volt tot 100 Volt, gelykstroom volt tot 100 Volt, gelykstroom tot 200 milliamps, weerstand tot 1 megaohm.
• Oskilloskoop: 10 Volt piek-tot-piek, gelykstroom tot 1 MHz bandwydte.
• Kragsuplier: -18V of -24 Vdc uitgang, in staat om ten minste 30 mA minimum uitgangstroom te lewer, afhangende van die Proximitor wat gebruik word.

Toerusting vir Kalibrasie

• Digitale Multimeter: HP 3465A/B (DMM)
• Oskilloskoop: Tektronix Model 5110
• Probes/Verlengkabels: BNC

Spesifikasies

Krag

• TK3-2E: 95 tot 125 Vac, 50 tot 60 Hz, maksimum 1 amp
• TK3-2G: 190 tot 250 Vac, 50 tot 60 Hz, maksimum 1 amp
• Lugdruk: 40 tot 90 psi @ 15 Std cfm maks (2.76 x 10_ tot 6.21 x 10_ N/m² @ 26 std kubieke meter per uur)

Huisvesting

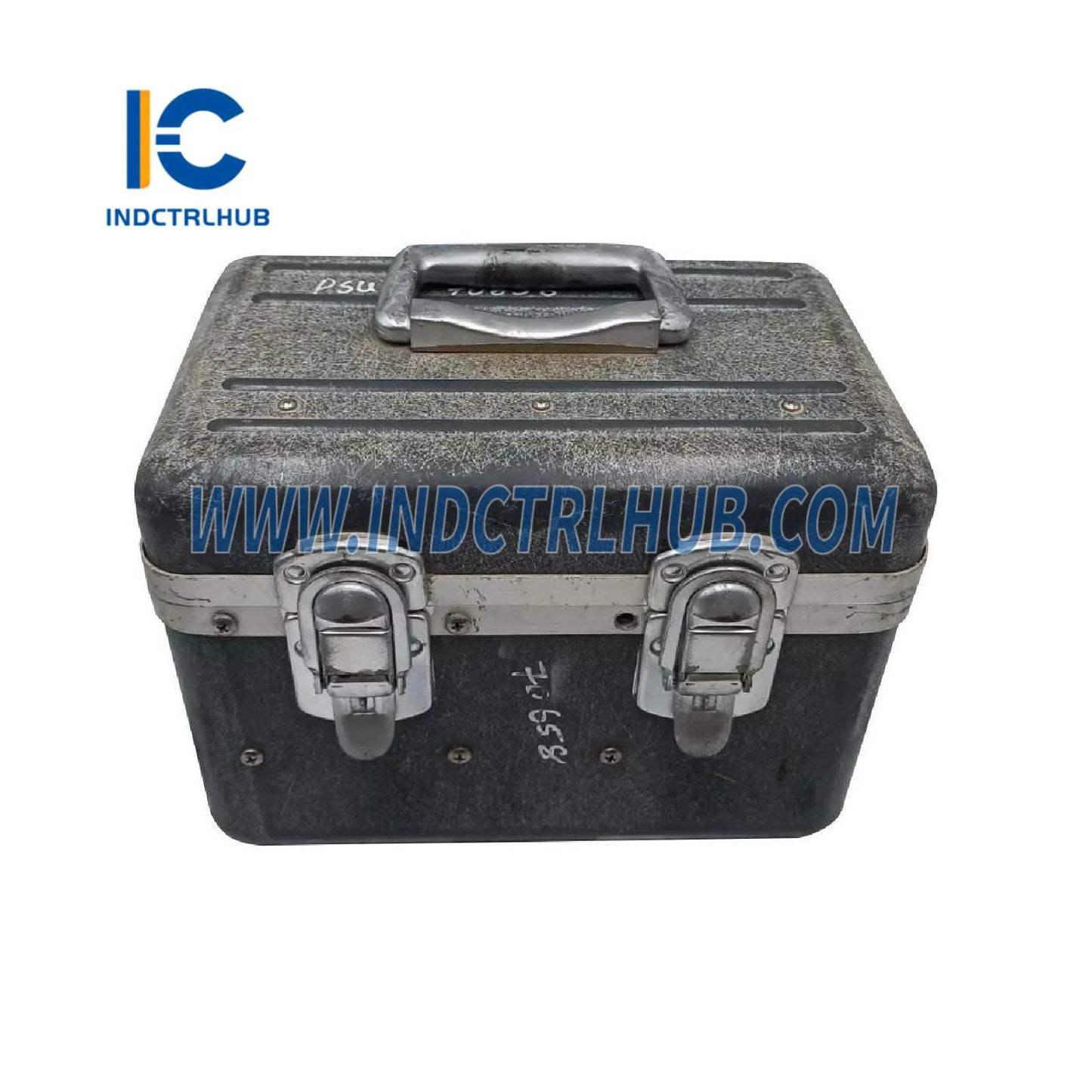

• Materiaal: Hoë-impak plastiek draagbare dra sak.

Afmetings (Algeheel)

• Hoogte: 8-1/2 duim (216 mm)
• Breedte: 7-1/4 duim (184 mm)
• Lengte: 11-1/4 duim (286 mm)

Beheer

• Wobulatorspoed
• Vibrasie Amplitude AAN/AF (TK3-2E)
• Olie Druppelkoers Aanpassing (TK3-2G)

Sonde-adapters (Liggaamsdeursnee)

• Duim: 0.205, 0.250, 0.312, 0.323, 0.375, 0.437, 0.500, 0.562, 0.625, 0.675
• Millimeter: 5.2, 6.4, 7.9, 8.2, 9.5, 11.1, 12.7, 14.3, 15.9, 17.1
• Sonde Sonder Adapter: 0.750 duim (19.0 mm)

Teikenmateriaal

• Aanbevole Materiaal: 4140 staal

Wobulator (Spoed)

• TK3-2E: 10,000 rpm ±2,500 rpm (oorspesifiseerde lynspanningreeks)
• TK3-2G: 5,000 rpm (oorspesifiseerde lugdrukreeks)

Vibrasie Amplitudebereik

• 2 mils tot 10 mils (50 µm tot 254 µm) piek-tot-piek

Belangrike Aantekeninge

• TK3-2E is bedoel vir meer streng take, in staat tot hoër snelhede en effens meer stringente lynspanningvereistes in vergelyking met die TK3-2G.
• TK3-2G het 'n olie drupkoers-aanpassingsfunksie, wat noodsaaklik is vir spesifieke toepassings wat beheerde smeer vereis.
