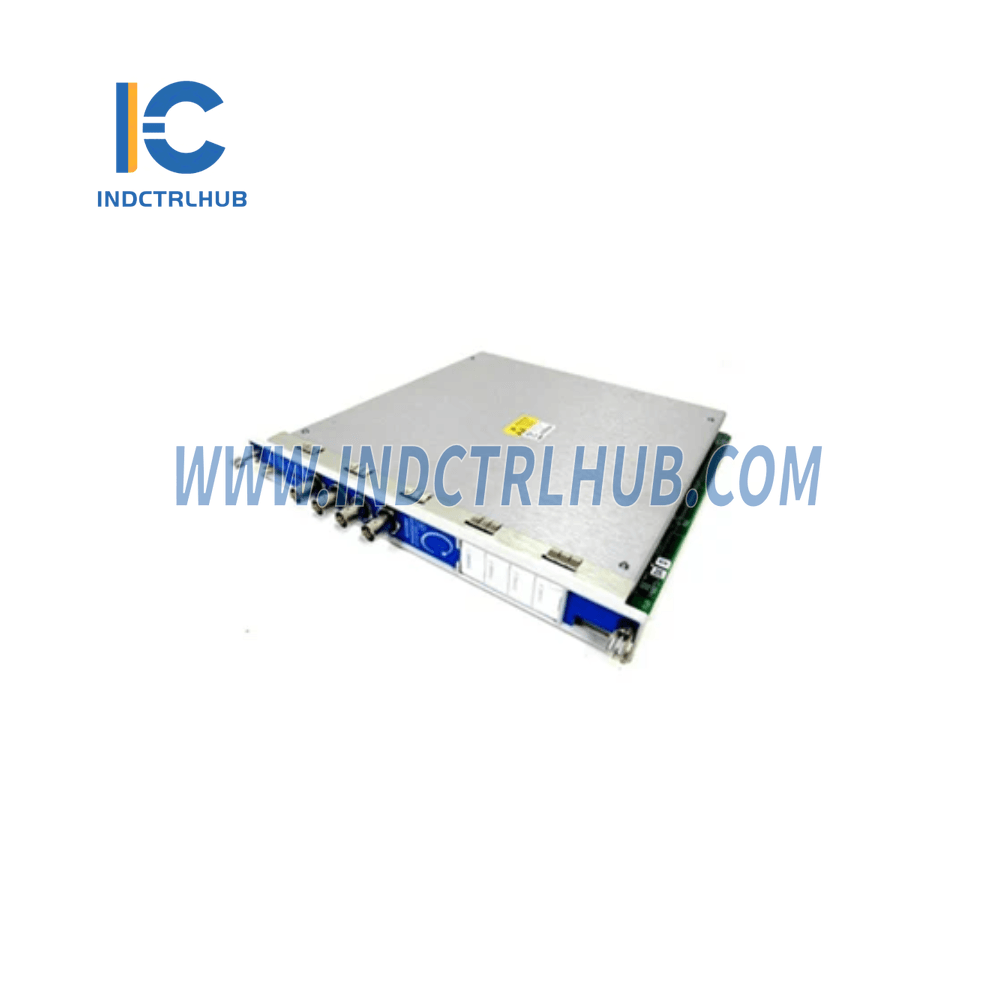

Bently Nevada 3500/64M Dinamiese Drukmoniter | 176449-05
Bently Nevada 3500/64M Dinamiese Drukmoniter | 176449-05
Manufacturer: Bently Nevada
Product No.: 176449-05
Condition:1000 in stock
Product Type: Drukmoniteringstelsel
Product Origin: 176449-05
Payment: T/T, Western Union
Weight: 820g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
⚡ Presiese Dinamiese Drukmonitering vir Turbomachineriebeskerming
Die Bently Nevada 3500/64M Dinamiese Drukmoniteerder (Deelnommer: 176449-05) lewer regstreekse toesig oor dinamiese drukverskynsels in roterende toerusting. Ontwerp vir opsporing van verbrandingsinstabiliteit, aerodinamiese pulsasie-analise en voorkoming van skok, omskep hierdie 4-kanaal moniteerder hoë-temperatuur druktransduseerseine in uitvoerbare masjienbeskermingsintelligensie.
🎯 Prestasievoordele
| 🔢 Vierkanaal-Argitektuur | Moniteer vier onafhanklike drukkpunte gelyktydig vanaf ’n enkele rakgleuf |
| ⚙️ Konfigureerbare Bandpasfiltrering | Verstelbare hoekfrekwensies isoleer spesifieke pulsasiemodusse en verbrandingsharmonieë |
| 🔔 Multi-Vlak Alarmlogika | Programmeerbare Waarskuwing/Gevaarsinstellings met histerese voorkom onnodige afskakeling |
| 📊 Deurlopende Datastroom | Opnemeruitsette voed tendensisteme vir voorspellende analise en forensiese ontleding |
| 🌡️ Hoë-Temperatuur Kompatibiliteit | Aanvaar seine van transducers gegradeer tot 650°C (1200°F) vir verbrandingskamermonitering |
📐 Tegniese Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Onderdeelnommer | 176449-05 |
| Modelreeks | 3500/64M Dinamiese Drukmoniteerder |
| Kanaal Telling | 4 onafhanklike moniteringskanale |
| Invoer Tipe | 3-draad druktransduseerders (10 kΩ impedansie) |
| Sensitiwiteit | 100 mV/psi (1.45 mV/mBar) |
| Gemetende Veranderlike | Bandpas dinamiese druk (gebruikerskonfigureerbare frekwensie-reeks) |
| Filterkonfigurasie | Verstelbare bandpas + opsionele kerffilter via 3500 Rak Sagteware |
| Alarmfunksies | Deurlopende stelpuntvergelyking met Waarskuwing/Gevaar drempels |
| Afmetings (Hoof) | 241.3 × 24.4 × 241.8 mm (9.50" × 0.96" × 9.52") |
| Gewig (Hoofbord) | 0.82 kg (1.8 lbs) |
| I/O Module Gewig | 0.20 kg (sonder versperring) / 0.46 kg (met versperring) |
| Rakgleufvereiste | Enkel gleuf in 3500 Reeks rak |
🏭 Kritieke Toepassingscenario's
Gas Turbine Verbrandingmonitering
Uitdaging: Verbrandingsonstabiliteite genereer vernietigende drukosillasies wat verbrandingskamervoering kan laat bars en oorgangstukke binne ure kan beskadig.
Oplossing: Die 3500/64M monitor dinamiese druk by verskeie verbrandingskamers, en herken onstabiliteitsmodusse (bv. 100-300 Hz osillasies) voordat hardeware skade veroorsaak. Bandpasfiltrering isoleer verbrandingstone van agtergrondgeraas, terwyl dubbelvlak alarms brandstofaanpassings (Waarskuwing) of noodafsluiting (Gevaar) aktiveer.
Sentrifugale Kompressor Skokopsporing
Uitdaging: Surge-gebeurtenisse veroorsaak vinnige drukomkeringen wat waaier- en stootlagers vernietig, met katastrofiese mislukkings wat binne sekondes plaasvind.
Oplossing: Deur die drukpulserings in die uitlaatplenum (gewoonlik 5-20 Hz) te monitor, verskaf die 3500/64M vroeë waarskuwing van aanvangsurgtoestande. Integrasie met anti-surge-beheerstelsels maak outomatiese herwinklepaktivering moontlik voordat vloei-omkering plaasvind.
Stoemturbine Lem-pasfrekwensie-analise
Uitdaging: Lemresonansie by spesifieke bedryfsnelhede genereer hoë-siklusmoegheid wat tot lemvrylatingsgebeurtenisse lei.
Oplossing: Dinamiese druksensors in stoombreëls detecteer lem-pasfrekwensies en hul harmonieke. Die monitor se konfigureerbare notch-filter verwyder loopspoedkomponente, wat lemvibrasietekens isoleer vir toestandgebaseerde inspeksiebeplanning.
Terugstoterkompressor Klepmonitering
Uitdaging: Klepmislukkings in terugstoterkompressors veroorsaak doeltreffendheidsverliese en onbeplande stilstand, met tradisionele metodes wat mislukkings eers na beduidende skade opspoor.
Oplossing: Silinderdrukmonitering openbaar kleplekkas deur abnormale drukgolfvorms. Die 3500/64M se hoëfrekwensie-reaksie vang klepimpakgebeurtenisse vas, wat voorspellende klepvervanging voor katastrofiese mislukking moontlik maak.
🔌 Integrasie & Konfigurasie
Sensorverenigbaarheid: Ontwerp vir Bently Nevada hoë-temperatuur dinamiese druktransdusors met 100 mV/psi-uitset. Verenigbaar met beide vlakgemonteerde en sonde-styl installasies.
Konfigurasiewerksvloei:
- Fisiese Installasie: Plaas module in enige beskikbare 3500-rakgleuf (outo-gedetekteer deur stelsel)
- Transduserverbinding: Koppel tot 4 druksensors aan I/O-moduulterminalblokke
-
Sagware-opstelling: Gebruik 3500 Rack-konfigurasiesagware om te definieer:
- Bandpasfilter-hoekfrekwensies (toepassingspesifiek)
- Notch-filterinstellings (opsioneel, vir weiering van loopspoed)
- Waarskuwing- en Gevaar-alarmstelpunte met hysterese
- Opnemer-uitsetskaal vir DCS/historikus-integrasie
- Valideringstoetsing: Verifieer alarmreaksie en uitvoerakkuraatheid met gekalibreerde druksbronne
- Operasionele Monitering: Voorpaneel-LED's verskaf onmiddellike status (OK/TX-RX/Bypass)
Data Toeganklikheid: Gemoniteerde waardes beskikbaar via 3500/92 Kommunikasiehek vir integrasie met aanlegbeheer stelsels, System 1 sagteware vir gevorderde diagnostiek, en plaaslike VGA-skerm (3500/94) vir operateurkoppelvlak.
📋 Konfigurasie-opsies
| Opsiekode | Beskrywing |
|---|---|
| Modelformaat: 3500/64-AA-BB | |
| A: I/O Module Tipe | |
| 01 | I/O Module met Interne Terminering |
| 02 | I/O Module met Eksterne Terminering |
| B: Agentskap Goedkeuring | |
| 00 | Geen |
| 01 | cNRTLus (Klas I, Afdeling 2 gevaarlike plekke) |
| 02 | ATEX / IECEx / CSA (Klas I, Sone 2 gevaarlike plekke) |
Onderdeelnommer 176449-05 verteenwoordig ’n spesifieke fabriek-konfigurasie geoptimaliseer vir algemene toepassings.
💎 Besigheidsimpak
- Voorkom Katastrofiese Foute: Vroeë opsporing van verbrandingsonstabiliteit en skoktoestande voorkom multi-miljoen dollar toerusting skade
- Optimaliseer Prestasie: Deurlopende drukmonitering maak bedryf nader aan doeltreffendheids-sweet spots moontlik sonder om risiko van skok of onstabiliteit te loop
- Verminder Onderhoudskoste: Toestand-gebaseerde klep- en leminspeksies vervang tydgebaseerde oorhalings, wat onnodige stilstand minimaliseer
- Verseker Reguleringsnakoming: Outomatiese drukmonitering en alarmregistrasie voldoen aan API 670 en OEM masjineriebeskermingsvereistes
- Verbeter Operasionele Sigbaarheid: Integrasie met aanleg DCS bied operateurs regstreekse bewustheid van masjinerie gesondheidstatus
📦 Wat ingesluit is
- 1× 3500/64M Dinamiese Drukmoniterings Hoofbord (176449-05)
- 1× I/O Module (konfigurasie-spesifiek)
- Rakmontering hardeware en koppelaarbykomstighede
- Konfigurasie- en installasiedokumentasie
🛠️ Ekosisteem-Versoenbaarheid
Deel van die omvattende Bently Nevada 3500 Reeks masjineriebeskermingsplatform. Integreer naatloos met 3500/15 kragvoorsienings, 3500/92 kommunikasiehekke, 3500/20 relaismodules, en System 1 toestandmoniteringsagteware vir volledige turbomasjinerie toesigoplossings.
Vir aansoek-spesifieke filterkonfigurasie-riglyne, hulp met transduseurkeuse, of integrasie-ondersteuning, raadpleeg ons turbomasjinerie-moniteringspesialiste.
