Product Description
Produkbesonderhede
| Vervaardiger | Bently Nevada |
|---|---|
| Model-/Onderdelennommer | 129486-01 |
| Beskrywing | 3500/15 Hoë Spanning Gelykstroom Kragvoorsieningsmodule |
Produkbeskrywing

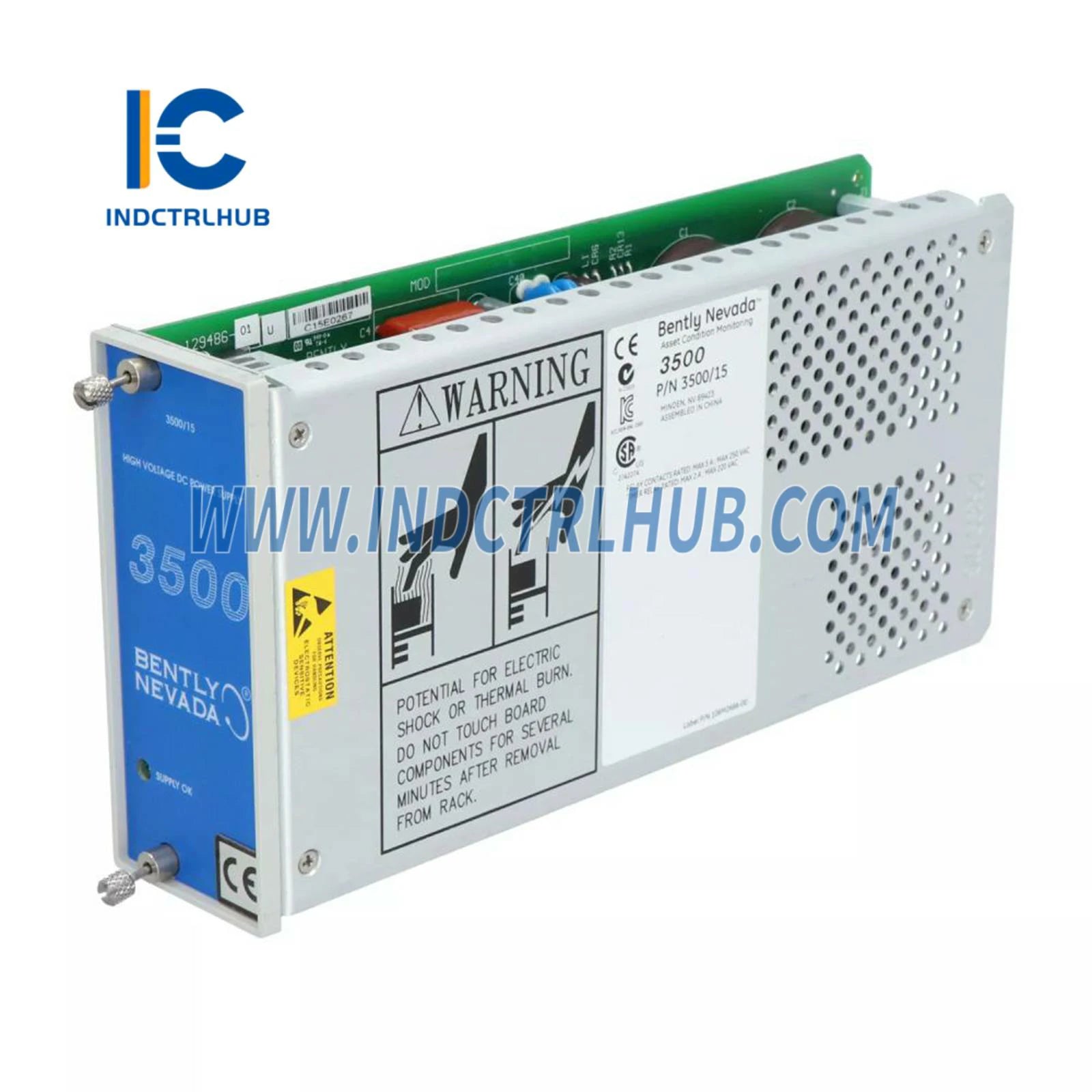

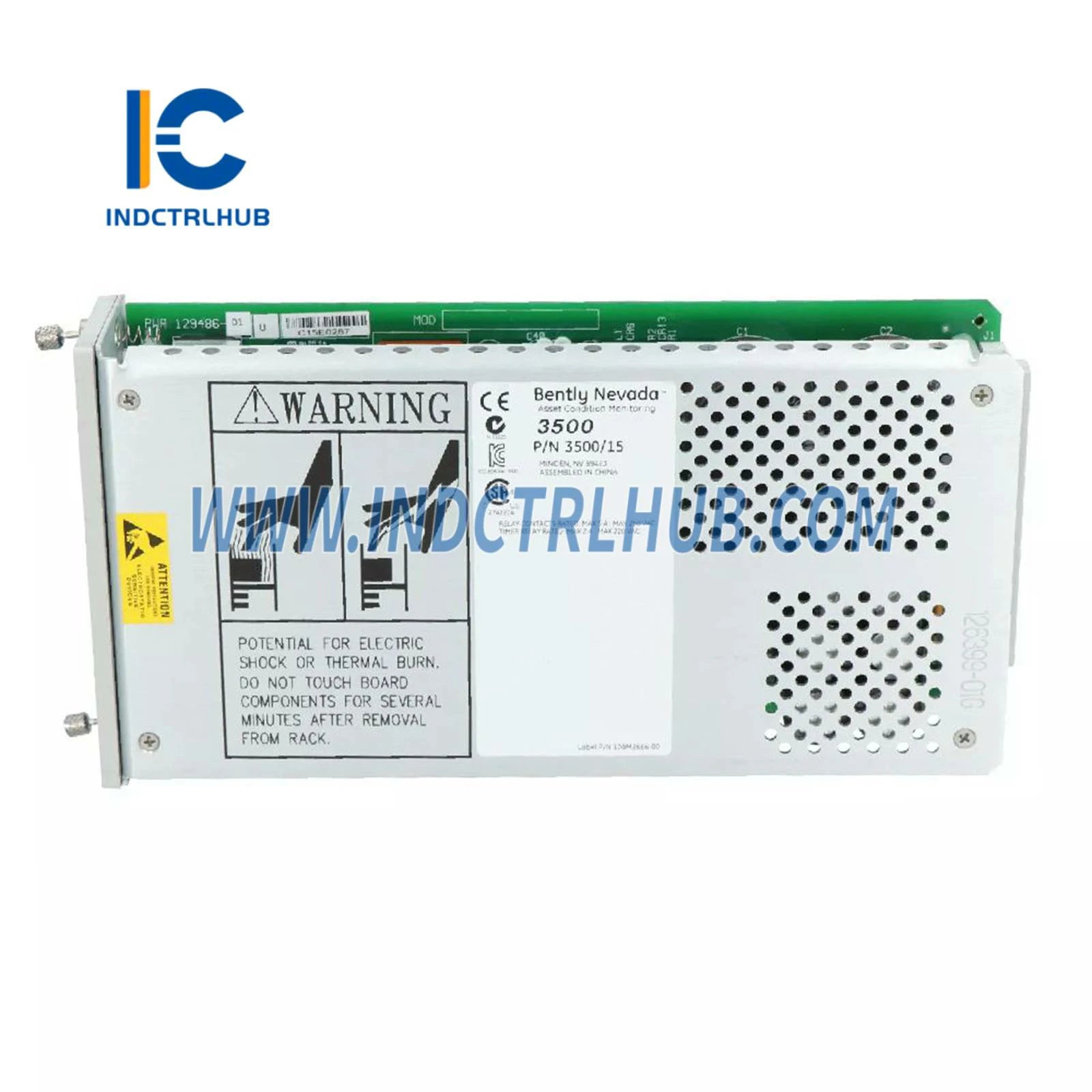

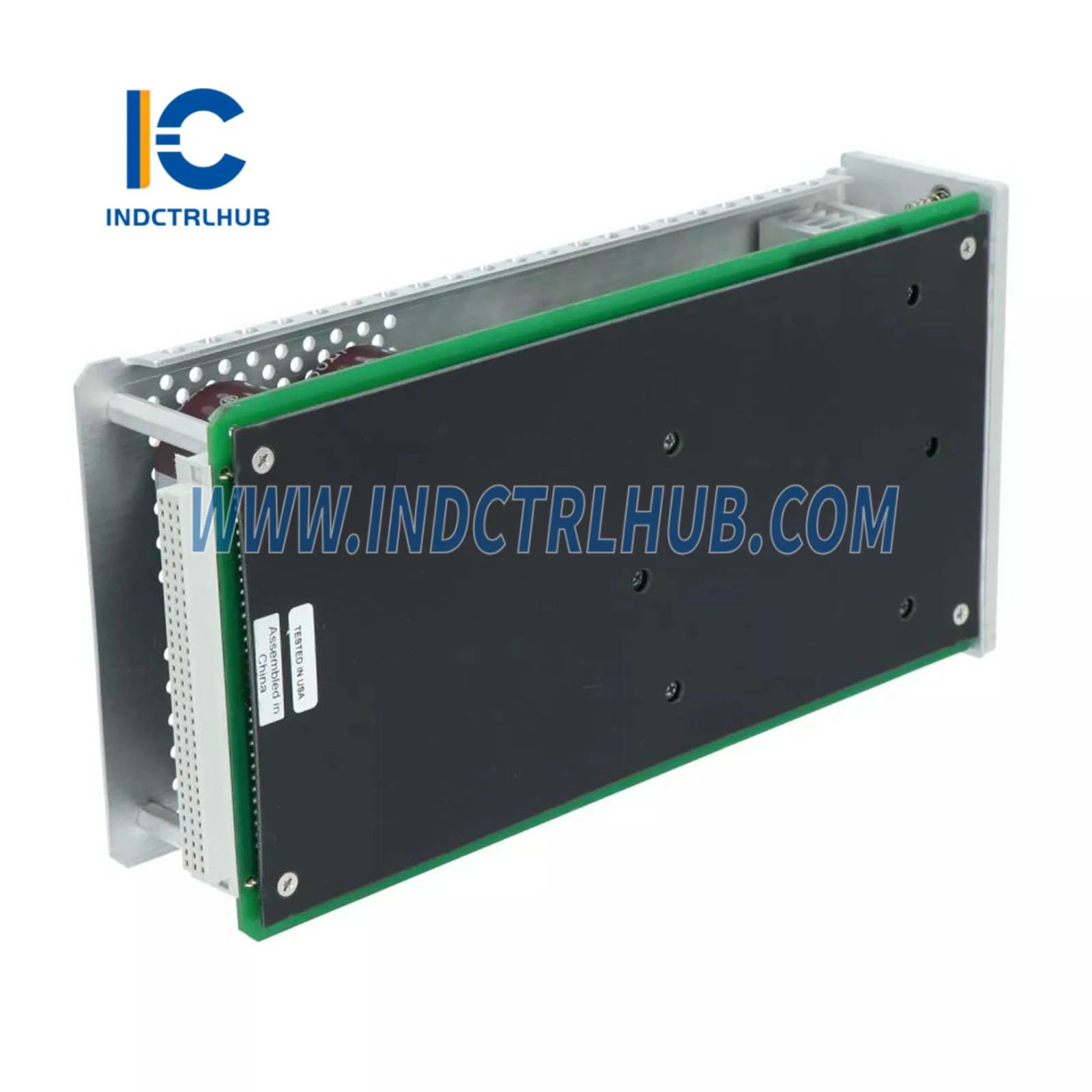

Die Bently Nevada 3500/15 Hoë Spanning Gelykstroom Kragvoorsieningsmodule is 'n sleutelkomponent vir die 3500-stelsel, ontwerp om masjinerie-moniteringsmodules van krag te voorsien en te beskerm. Dit gebruik 'n Hoë Spanning Gelykstroom Krag Invoermodule (PIM) om konsekwente en doeltreffende krag te lewer. Die modulêre ontwerp ondersteun redundansie en buigsaamheid, en akkommodeer verskeie konfigurasies vir kritieke industriële toepassings.
Spesifikasies
Elektries
| Parameter | Waarde |
|---|---|
| Ingangsspanning | 88 tot 140 Vdc |
| Volle Rak Stroom Trek | |
| - Universele Spanning AC | 2.8 A rms (maks) |
| - Hoë Spanning DC | 2.5 A (maks) |
| - Lae Spanning DC | 11.0 A (maks) |
Fisiese Afmetings
| Komponent | Hoogte | Breedte | Diepte | Gewig |
|---|---|---|---|---|
| Kragvoorsieningsmodule | 120.7 mm | 50.8 mm | 251.5 mm | 1.39 kg (3.06 lb) |
| Kragingangmodule | 120.7 mm | 25.4 mm | 114.3 mm | 0.34 kg (0.75 lb) |
Kenmerke
- Hoë Spanning Gelykstroom Invoer: Werk op 88 tot 140 Vdc vir veelsydige industriële toepassings.
- Redundansie: Ondersteun dubbele kragvoorsienings vir ononderbroke werking.
- Kompak Ontwerp: Neem minimale rakspasie in vir maksimum doeltreffendheid.
- Betroubare Prestasie: Verseker stabiele kragtoevoer aan alle modules in die stelsel.
Bestelinligting
Die onderdeelnommer volg die struktuur: 3500/15-AA-BB-CC
| Kode | Beskrywing |
|---|---|
| A: Kragvoorsiening Tipe (Bovenste Sleuf) | |
| 03 | Erfenis Hoë Spanning Gelykstroom (88 tot 140 Vdc) |
| 04 | Erfenis Lae Spanning Gelykstroom (20 tot 30 Vdc) |
| 05 | Universele Wisselstroom Spanning (85 tot 264 Vac rms) |
| 06 | Hoë Spanning Gelykstroom Voorsiening |
| 07 | Lae Spanning Gelykstroom Voorsiening |
| B: Kragvoorsiening Tipe (Onderste Sleuf) |
| 00 | Geen Voorsiening (Gebruik wanneer geen voorsiening benodig word nie) |
| 03 | Erfenis Hoë Spanning Gelykstroom (88 tot 140 Vdc) |
| 04 | Erfenis Lae Spanning Gelykstroom (20 tot 30 Vdc) |
| 05 | Universele Wisselstroom Spanning (85 tot 264 Vac rms) |
| 06 | Hoë Spanning Gelykstroom Voorsiening |
| 07 | Lae Spanning Gelykstroom Voorsiening |
| C: Agentskap Goedkeuring |
| 00 | Geen |
| 01 | CSA/NRTL/C (Klas 1, Afdeling 2) |
| 02 | ATEX/IECEx/CSA (Klas 1, Sone 2) |
