Product Description

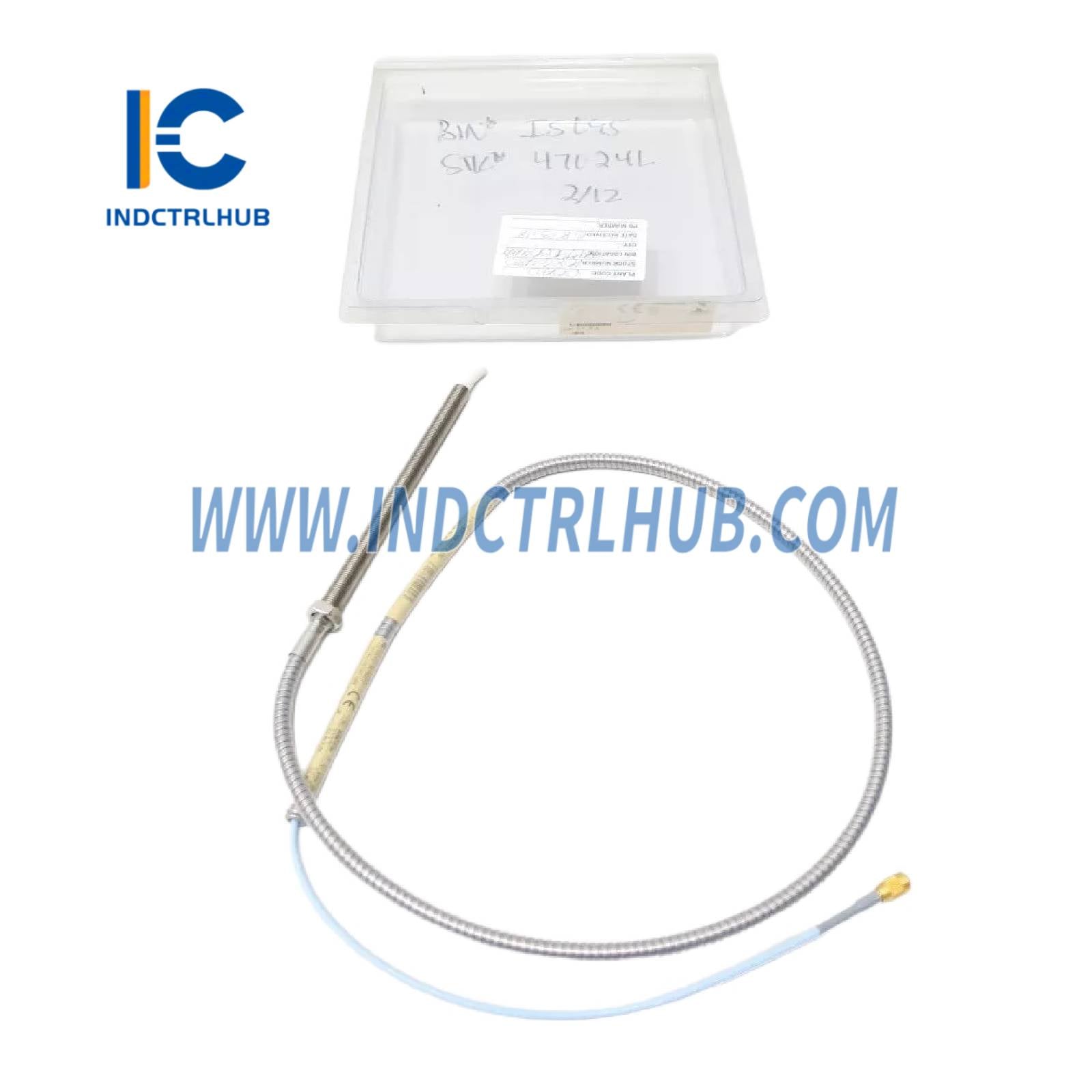

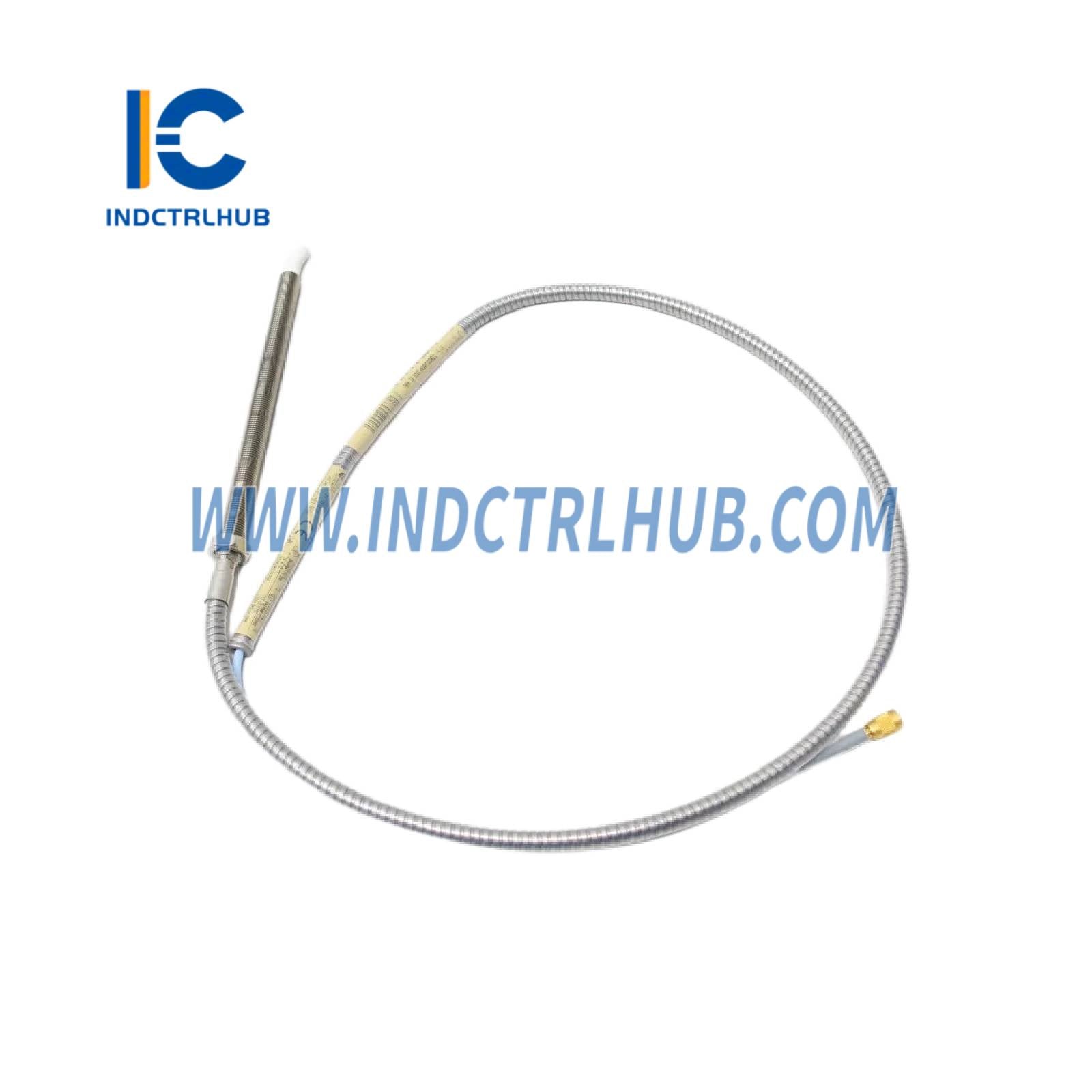

Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | Bently Nevada (Baker Hughes) |
| Deelnommer | 330909-00-60-10-02-05 |
| Produk Tipe | 3300 XL NSv Nabyskheidsonderzoeker |
| Funksie | Meet radiale vibrasie, aksiale posisie, en ander parameters in noue installasiegebiede |
| Stelsel Kompatibiliteit | 3300 XL NSv Proximity Transducer System; nie uitruilbaar met 3300 XL 8 mm of ander stelsels nie |
| Geassosieerde Dokument | 146256 Rev. Y (3300 XL NSv Proximity Transducer System Datasheet) |
Funksionele Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Probespunt Deursnee | 5.0 mm (0.197 in) |
| Probesaktipe | 1/4-28 UNF-2A geskatte omhulsel (opsie 00) |
| Totale Lengte | 6.0 meter (19.7 voet) |
| Verlengingskabel | Nie ingesluit nie (opsie 10) |
| Verbindings Tipe | Miniatuur coaxiale ClickLoc-konnektor, korrosiebestand, goudplateer |
| Verbindingsopsie | Verbindingsbeskermer op peiler (opsie 02) |
| Meetbereik | Lineêre reeks: 0.25 tot 2.29 mm (10 tot 90 mils); inkrementele skaalfaktor: 7.87 V/mm (200 mV/mil) ±5% |
| Stelsel Lengte Ooreenkoms | Peilerlengte moet ooreenstem met Proximitor Sensor-stelsel lengte (bv. 5.0 m of 7.0 m) |
| Uitruilbaarheid | Volledig uitruilbaar met 3300 XL NSv-komponente; nie versoenbaar met nie-NSv-stelsels nie |
Fisiese Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Sondepunt Materiaal | Polifenileen sulfied (PPS) |
| Sondekas Materiaal | Vlekvrye staal (AISI 304 of 303) |
| Kabeldiameter | 3.2 mm (0.125 in) maksimum (FEP-geïsoleerde koaksiale kabel) |
| Konnektordeursnee | 7.24 mm (0.285 in) maksimum; 12.4 mm (0.49 in) met konnektorbeskermer |
| Kabelmateriaal | FEP-geïsoleerde koaksiale kabel |
| Verbindingsbeskermer | Fluorosilicone, geïnstalleer op peiler; maksimum afmetings 12.4 mm (0.49 in) deursnee, 51.1 mm (2.01 in) lengte |
| Lengte Toleransie | +20%, -0% |
| Treksterkte | 330 N (75 lbf) by kamertemperatuur |
Elektriese Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Gelykstroom Weerstand (RCORE) | 7.45 ± 0.75 Ω (sentrumgeleier tot buitenste geleier vir 6.0 m peiler) |
| Kapasitansie | 69.9 pF/m (21.3 pF/ft) tipies |
| Veldbedrading | Ondersteun 0.2 tot 1.5 mm² (16 tot 24 AWG), 3-leier afskermde triade kabel; maksimum lengte 305 m (1,000 vt) tussen Proximitor Sensor en monitor |
Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur | Peilerpunt: -51°C tot +177°C (-60°F tot +350°F); kabel en verbinding: -51°C tot +177°C (-60°F tot +350°F) |
| Bergingstemperatuur | Nie gespesifiseer nie (verwys na datablad vir algemene bergingsvoorwaardes) |
| Omgewingsbeskerming | Konnektorbeskermers verbeter beskerming teen omgewingsfaktore; silikoonband (03200006) as alternatief (nie vir turbinolie-eksposisie nie) |
Regulerende Nakoming
| Sertifiseringstipe | Besonderhede |
|---|---|
| Agentskap Goedkeurings | CSA, ATEX, IECEx Goedkeurings (opsie 05) |
| EMV-nakoming | Voldoen aan Europese CE merk goedkeurings sonder afskermde konduit of metaal behuisings (Proximitor Sensor konteks, van toepassing op stelsel) |
Bestelinligting
| Veld | Besonderhede |
|---|---|
| Deel Nommer Ontleding | 330909-00-60-10-02-05 - 00: 1/4-28 UNF-2A kas - 60: 6.0 m totale lengte - 10: Geen verlengkabel nie - 02: Verbindingsbeskermer op peiler - 05: CSA, ATEX, IECEx Goedkeurings |
| Toebehore | - Connector Beskermers: 40180-02 (10 pare) - Connector Beskermingsstel: 40113-02 - Silikoon Band: 03200006 - Connector Krimp Gereedskap Stel: 163356 - 3300 NSv Verbindingsstel: 330153-02 |
| Verwante Dokumente | - 146255: 3300 XL NSv Nabyskakelsensorstelsel Handleiding - 108M1756: Goedkeurings Vinnige Verwysingsgids |
