Produk Oorsig
| Parameter | Besonderhede |
|---|---|
| Deelnommer | 330906-02-12-05-02-CN |

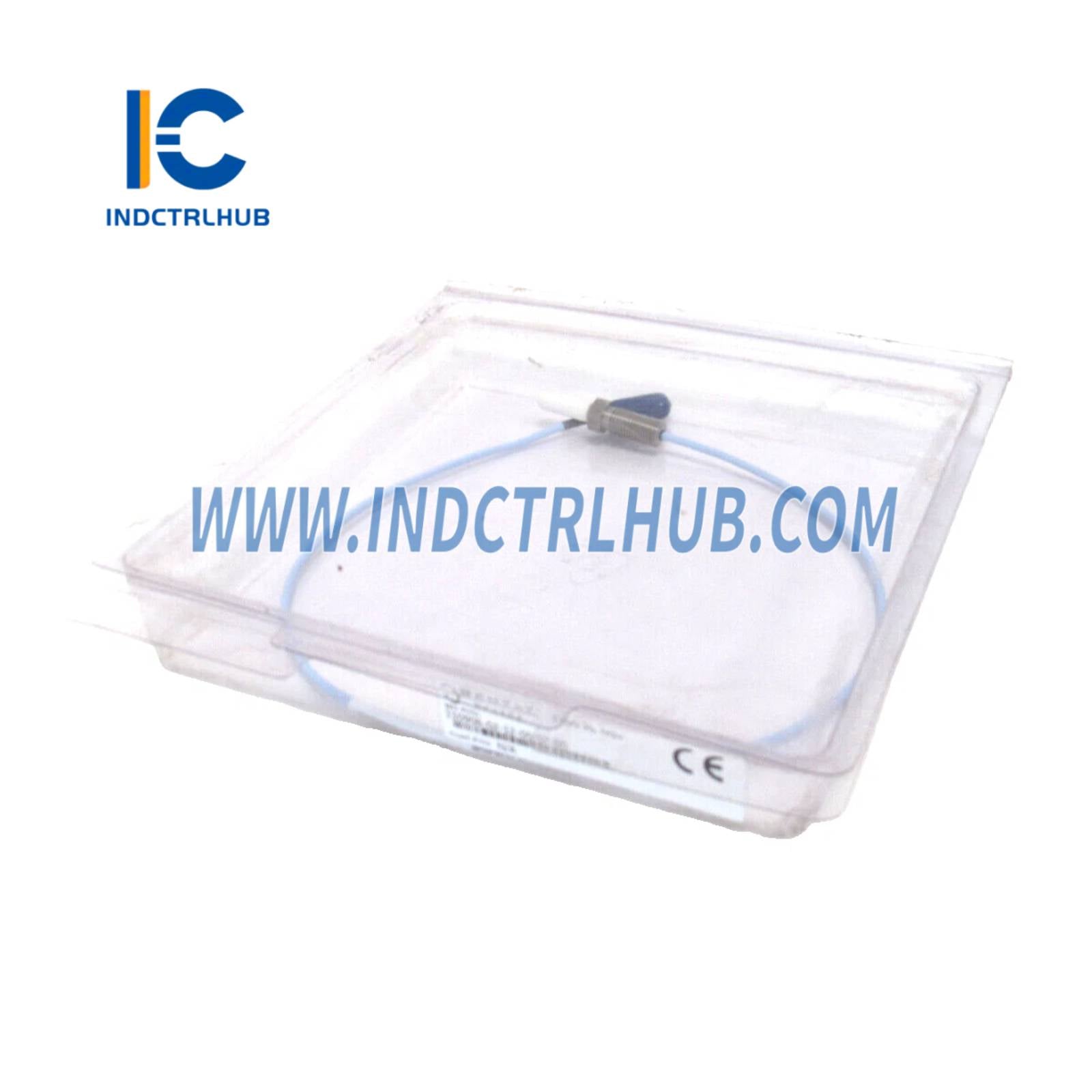

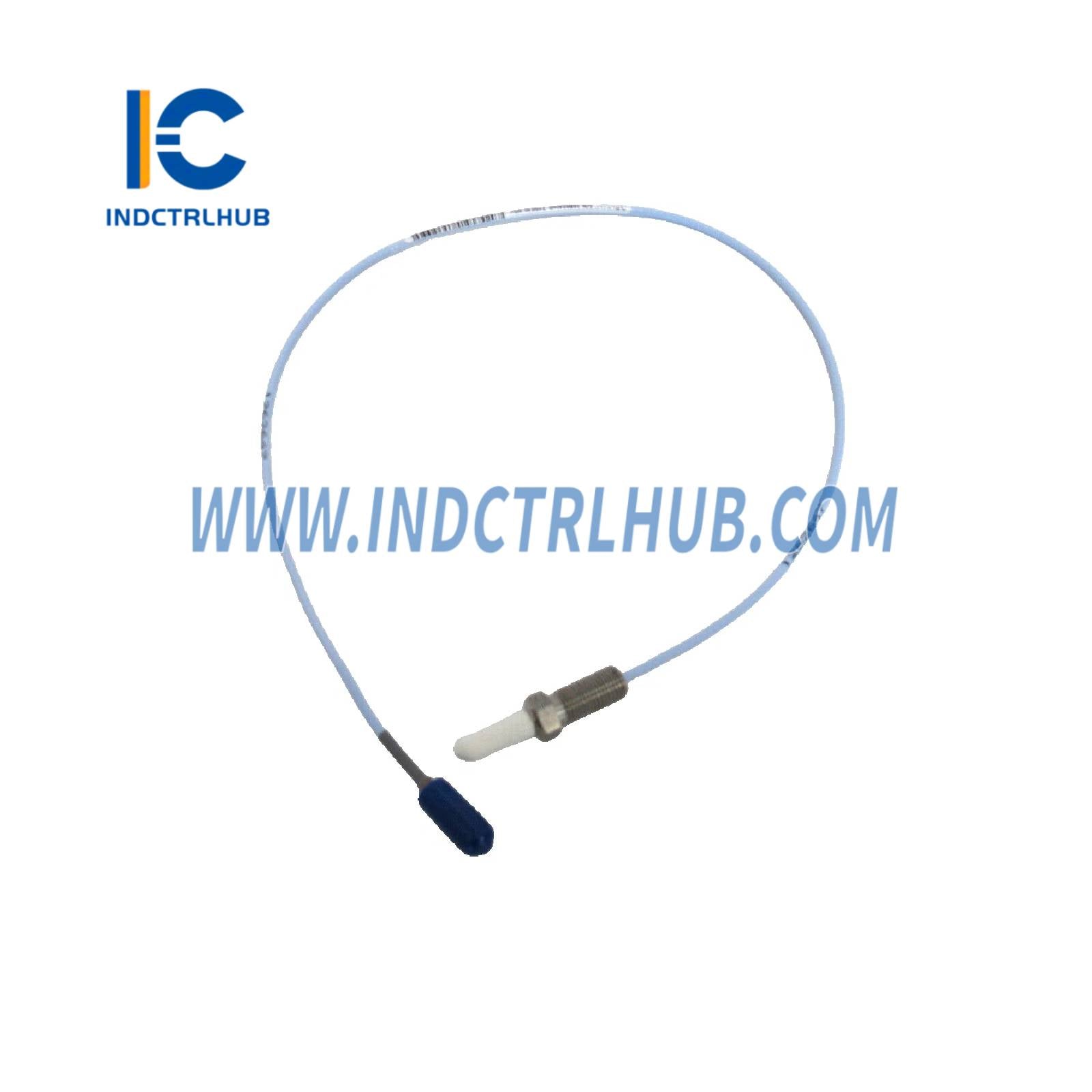

| Produknaam | 3300 NSv Omgekeerde Montering Sonde, 3/8-24 UNF drade |
| Stelsel Kompatibiliteit | 3300 XL NSv Proximity Transducer Stelsel |
Konfigurasie Parameters
| Parameter | Waarde |
|---|---|
| Onedraadde Lengte Opsie | Nie van toepassing nie (omgekeerde montering) |
| Algehele Kas Lengte Opsie | 1.2 duim (12) |
| Totale Lengte Opsie | 0.5 meter (20 duim) (05) |
| Verbinder- en Kabeltipe Opsie | Miniatuur koaksiale ClickLoc-verbinder, standaard kabel (02) |
| Agentskap Goedkeuringsopsie | China Goedkeurings (CN) |
Elektriese Spesifikasies
| Parameter | Waarde |
|---|---|
| Sonde gelykstroomweerstand | 4.0 ± 0.5 ohm (vir 0.5 m sondelengte) |
| Lineêre Reeks | 1.5 mm (60 mils), van 0.25 mm tot 1.75 mm (10 tot 70 mils) |
| Inkrementele Skaalfaktor | 7.87 V/mm (200 mV/mil) +12.5%/-20% |
| Afwyking van Beste Pas Reguit Lyn | Minder as ±0.06 mm (±2.3 mils) |
| Aanbevole Gap-instelling | 1.0 mm (40 mils) |
Meganiese Spesifikasies
| Parameter | Waarde |
|---|---|
| Sondepunt Materiaal | Polifenileen sulfied (PPS) |
| Sondekas Materiaal | AISI 304 vlekvrye staal (SST) |

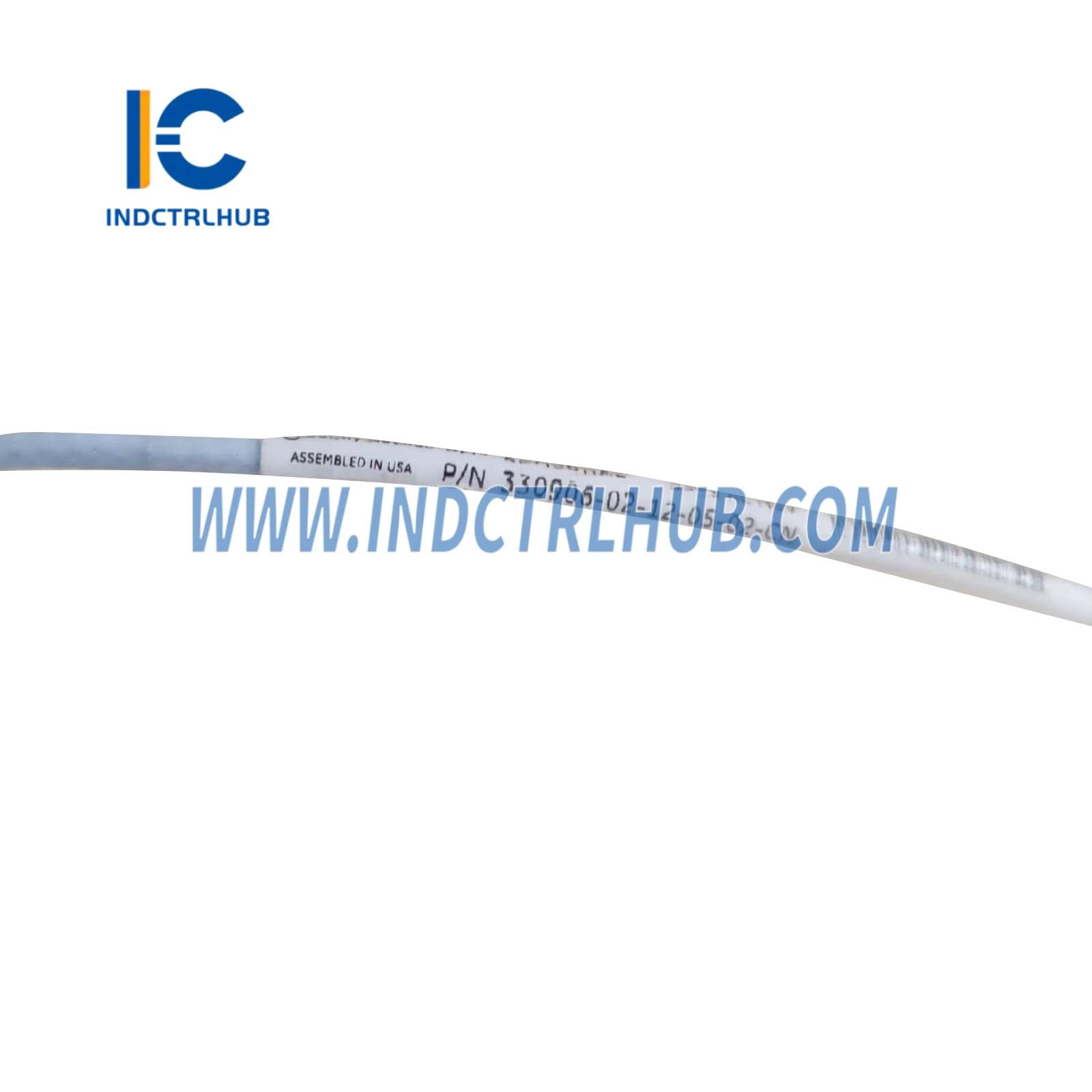

| Sondekabel Spesifikasies | 75 Ω koaksiaal, fluoroetileen propileen (FEP) geïsoleer |
| Treksterkte | 220 N (50 lb) sondehouer na sonde-leiding |
| Sondehouer-draaimoment | 22.6 N·m (200 in·lb) vir 3/8-24 sondehouers |
| Draadbetrokke Limiet | Maksimum 0.563 duim vir 3/8-24 draad |
| Sluitmoer en Moersleutelvlakke | 9/16 duim sluitmoer, 5/16 duim moersleutelvlakke |
Omgewingspesifikasies
| Parameter | Waarde |
|---|---|
| Bedryfstemperatuur | -52°C tot +177°C (-62°F tot +351°F) |
| Bergingstemperatuur | -52°C tot +177°C (-62°F tot +351°F) |
| Sonardruk | Ontwerp om differensiële druk met Viton O-ring te verseël |
