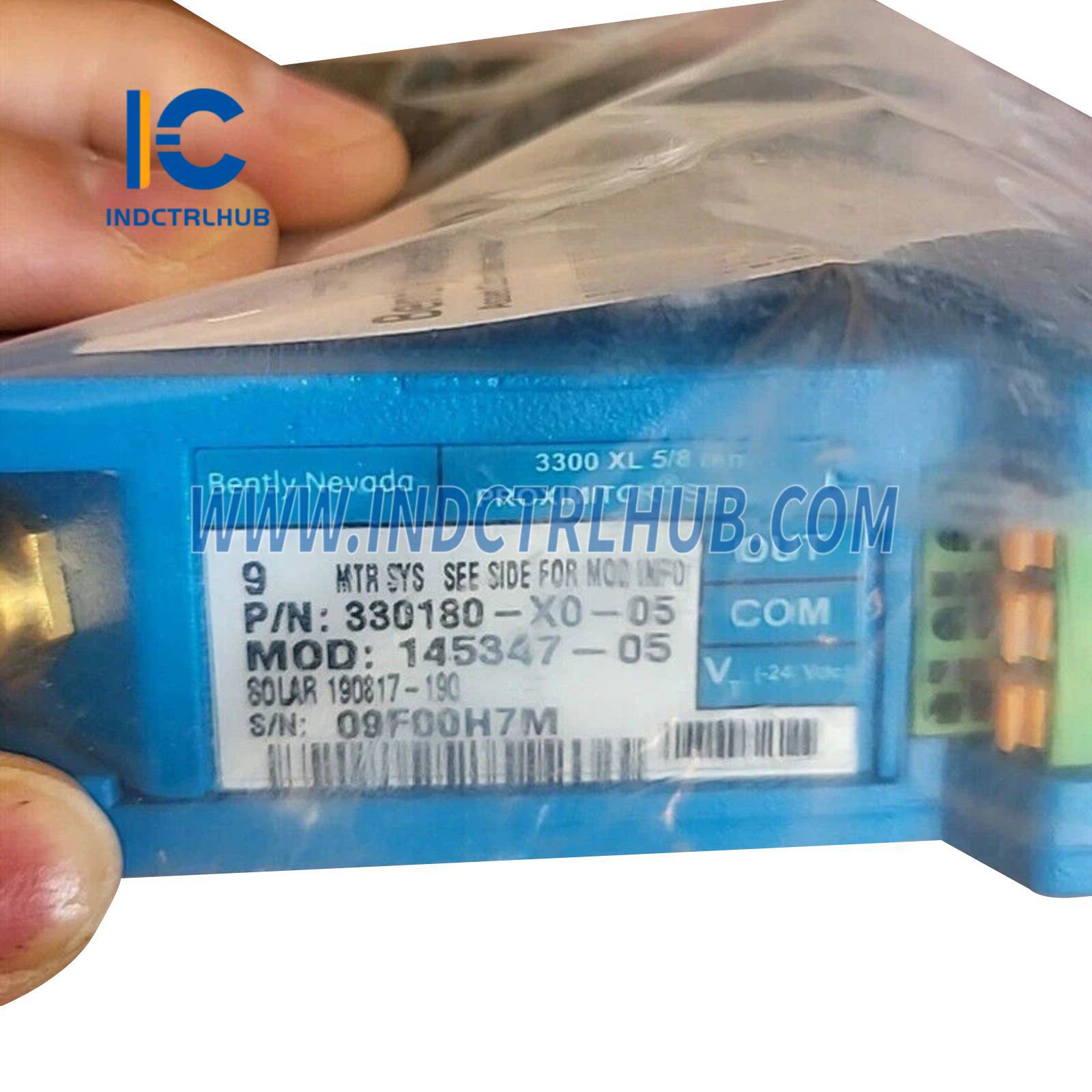

Bently Nevada 330180-XO-05 Proximitor Sensor
Bently Nevada 330180-XO-05 Proximitor Sensor
Manufacturer: Bently Nevada
Product No.: 330180-XO-05
Condition:1000 in stock
Product Type: Seinvoorwaarders
Product Origin: 00330180XO05
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
Bently Nevada 330180-XO-05 3300 XL Proximitor Sensor
Die Bently Nevada 330180-XO-05 is 'n presisie proximitor (seinverwerker) ontwerp vir die 3300 XL nabyskapsensorstelsel. Hierdie industriële graad module skakel wervelstroomprobe seine om in bruikbare vibrasie- en posisiedata vir turbomasjinerie-monitering, wat voorspellende onderhoudsprogramme moontlik maak wat duur toerustingfoute voorkom.
Sleutel Kenmerke
- ✅ Seinverwerking – Skakel nabyskapprobe seine om na industrie-standaard uitsette
- ✅ Duale Uitset – Verskaf beide gebufferde en geskaalde analooguitsette
- ✅ Wye Bedryfsreeks – -24V DC kragtoevoer, werk van -30°C tot +65°C
- ✅ API 670 Voldoen – Voldoen aan masjineriebeskermingsisteemstandaarde
- ✅ Kompak Ontwerp – Ruimte-effektiewe montering in beheerkaste
Tegniese Spesifikasies
| Onderdelnommer | 330180-XO-05 |
| Produk Tipe | Proximitor (Seinverwerker) |
| Stelsel | 3300 XL Nabyskheidssensorstelsel |
| Kragsuplier | -24V DC (±10%) |
| Uitsetsein | -2V tot -18V DC (gebuffer), 4-20mA (geskaal) |
| Frekwensie Respons | Gelykstroom tot 10 kHz |
| Bedryfstemperatuur | -30°C tot +65°C |
| Montering | DIN-rail of paneelmontering |
| Sertifiserings | API 670, CE, UL, CSA |
| Gewig | Ongeveer 200g |
Stelselintegrasie
Volledige Nabyskappestelsel
'n Funksionele nabyskappemetingstelsel vereis drie komponente:
- Nabyskapprobe: 3300 XL 8mm of 11mm wervelstroomsensor
- Verlengingskabel: Verbind sonde met proksimitor
- Proximitor: 330180-XO-05 (hierdie produk) – Seinverwerker
Kompatibele probes
- 3300 XL 8mm probes (330101, 330102, 330103 reeks)
- 3300 XL 11mm probes (330104, 330105 reeks)
- 3300 XL 14mm probes (330106 reeks)
Industriële Toepassings
Turbomasjinerie Monitering
Toestand-nabyskapprobes seine vir vibrasie- en posisie-monitering in stoomeenhede, gasenhede en sentrifugale kompressors. Essensieel vir API 670 voldoenende masjineriebeskermingsisteme.
Draaiende Toerusting
Monitor asverplasing in groot motors, generatoren, pompe en waaier. Verskaf regstreekse data vir voorspellende onderhoudsprogramme.
Kritiese Prosesapparaat
Skakel deurlopende monitering van hoëwaarde bates in olie & gas, kragopwekking, en chemiese verwerking industrieë in.
Installasie Riglyne
Draadkonfigurasie
- Kragverbinding – Verbind -24V DC kragtoevoer (verseker korrekte polariteit)
- Sonde-invoer – Verbind nabyheidsonde via verlengkabel
- Uitsetverbindings – Draad gebufferde uitset na moniteringstelsel of 4-20mA na DCS/PLC
- Aarding – Verbind chassis-aarding met kas-aardingsrel
- Verifikasie – Kontroleer uitsetspanning met osilloskoop of multimeter
Beste praktyke
- Monteer proximitor naby moniteringsapparaat om kabelafstand te minimaliseer
- Hou sein-kabels weg van hoëspanning kraglyne (minimum 300mm)
- Gebruik afskermde kabels vir uitsetverbindings in lawaaierige omgewings
- Verifieer -24V DC kragtoevoer stabiliteit (±10% toleransie)
Foutopsporing
| Probleem | Oorsaak | Oplossing |
|---|---|---|
| Geen uitsetsein | Kragtoevoer ontkoppel | Verifieer -24V DC krag, kontroleer polariteit |
| Onreëlmatige lesings | Sondekabel beskadig | Inspekteer kabel vir kerfs, toets deurlopendheid |
| Uitsetspanning verkeerd | Verkeerde sondetipe | Verifieer sonde-kompatibiliteit (8mm, 11mm, 14mm) |
| Luidrugtige sein | Swak aarding | Kontroleer chassis-aardverbinding |
Egtheidswaarborg
⚠️ Risiko's van vervalste Proximitor
Nie-egte proximitors kan veroorsaak:
- ❌ Onakkurate seinverwerking wat tot vals alarms lei
- ❌ Onverenigbaarheid met egte Bently Nevada sondes
- ❌ Nie-nakoming van API 670-standaarde
- ❌ Nietig verklaarde masjineriebeskermingsisteemsertifikate
✅ Industriële Beheersentrum Waarborg
- 🔒 100% Egte Bently Nevada – Fabrieksverseëlde verpakking
- 📜 Volledige naspeurbaarheid – Serienommers en sertifikate
- 🌍 Gemagtigde Verspreider – Verifieer by Baker Hughes vennootportaal
- 🛡️ 24-Maande Waarborg – Vervaardigerwaarborg word wêreldwyd gerespekteer
- 📦 ESD-beskerming – Anti-statiese verpakking voorkom skade
Pakketinhoud
- 1× Bently Nevada 330180-XO-05 proximitor
- Monteringshardeware (DIN reling klemme of paneelbeugels)
- Installasiehandleiding en bedradingdiagram
Let wel: Nabyheidssonde en verlengkabel moet afsonderlik bestel word.
Verwante Produkte
- Nabyheidssondes: 3300 XL 8mm (330101-reeks)
- Verlengingskabels: 330130 reeks (verskeie lengtes)
- Voedingsbron: -24V DC DIN-relingsmontering
- Moniteringstelsel: 3500-rak of ADAPT-sagteware
Tegniese Ondersteuning
- 📧 Aansoekingenieurswese – Stuur vir ons 'n e-pos vir stelselkonfigurasiehulp
- 📚 Dokumentasie – Installasiehandleidings, bedradingdiagramme, API 670 gidse
- 🔧 Inbedryfstellingondersteuning – Afstandsbystand vir opstelling en kalibrasie
- 🔄 30-Dae Terugsendings – Ongebruikte proximitors in oorspronklike verpakking
VGV
V: Wat is die verskil tussen 'n proximitor en 'n nabyheidssonde?
A: Die sonde is die sensor wat naby die as geïnstalleer is. Die proximitor is die seinverwerker wat die sonde van krag voorsien en sy sein na bruikbare uitset omskakel.
V: Kan ek hierdie proximitor met nie-Bently Nevada sondes gebruik?
A: Nie aanbeveel nie. Proximitor is gekalibreer vir Bently Nevada sonde-spesifikasies.
V: Watter voedingsspanning word benodig?
A: -24V DC (negatiewe voedingsspanning) met ±10% toleransie (-21.6V tot -26.4V).
V: Hoe kalibreer ek die proximitor?
A: Proximitors is fabrieksgekalibreer. Veldkalibrasie vereis gespesialiseerde toerusting en moet deur opgelei tegnici uitgevoer word.
