Product Description

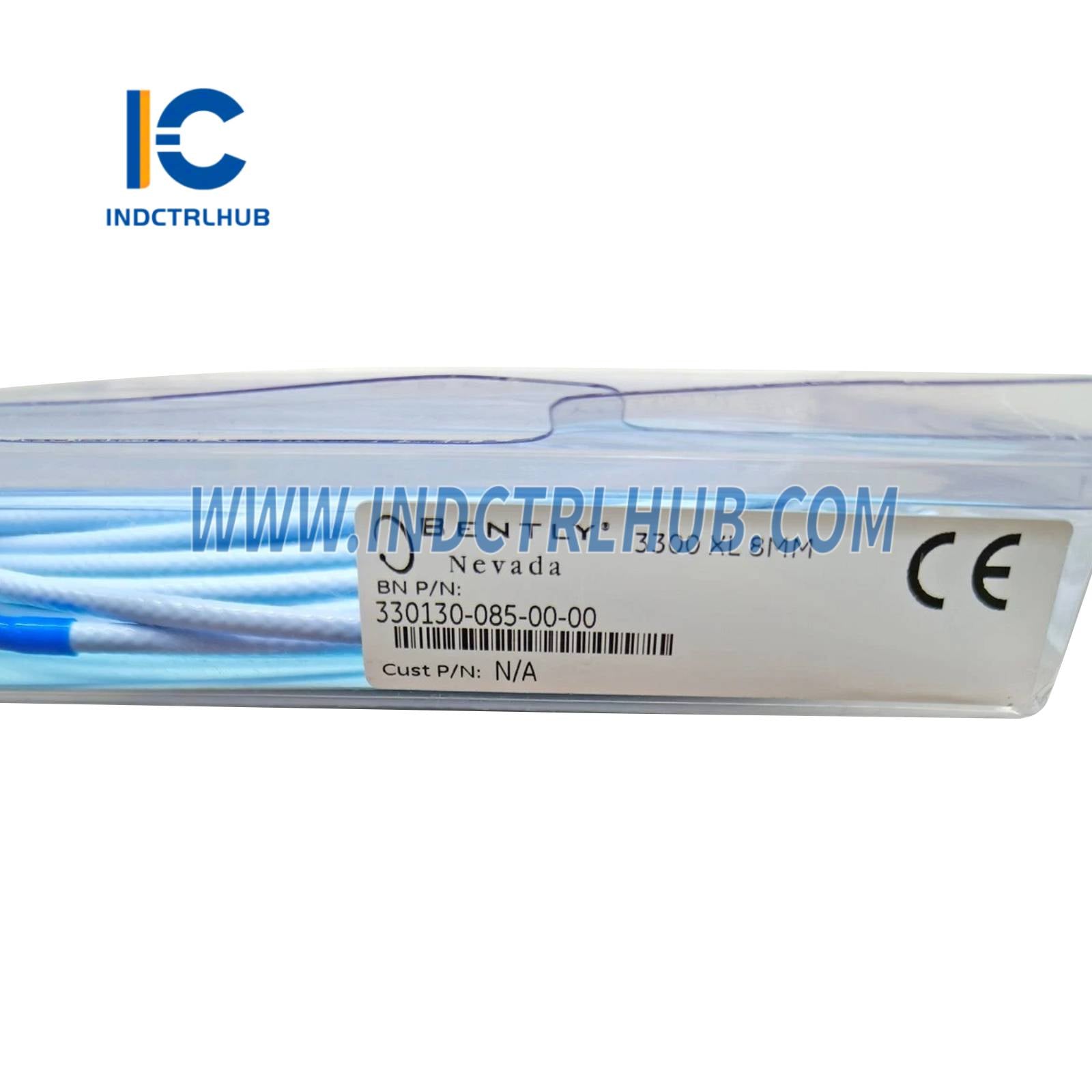

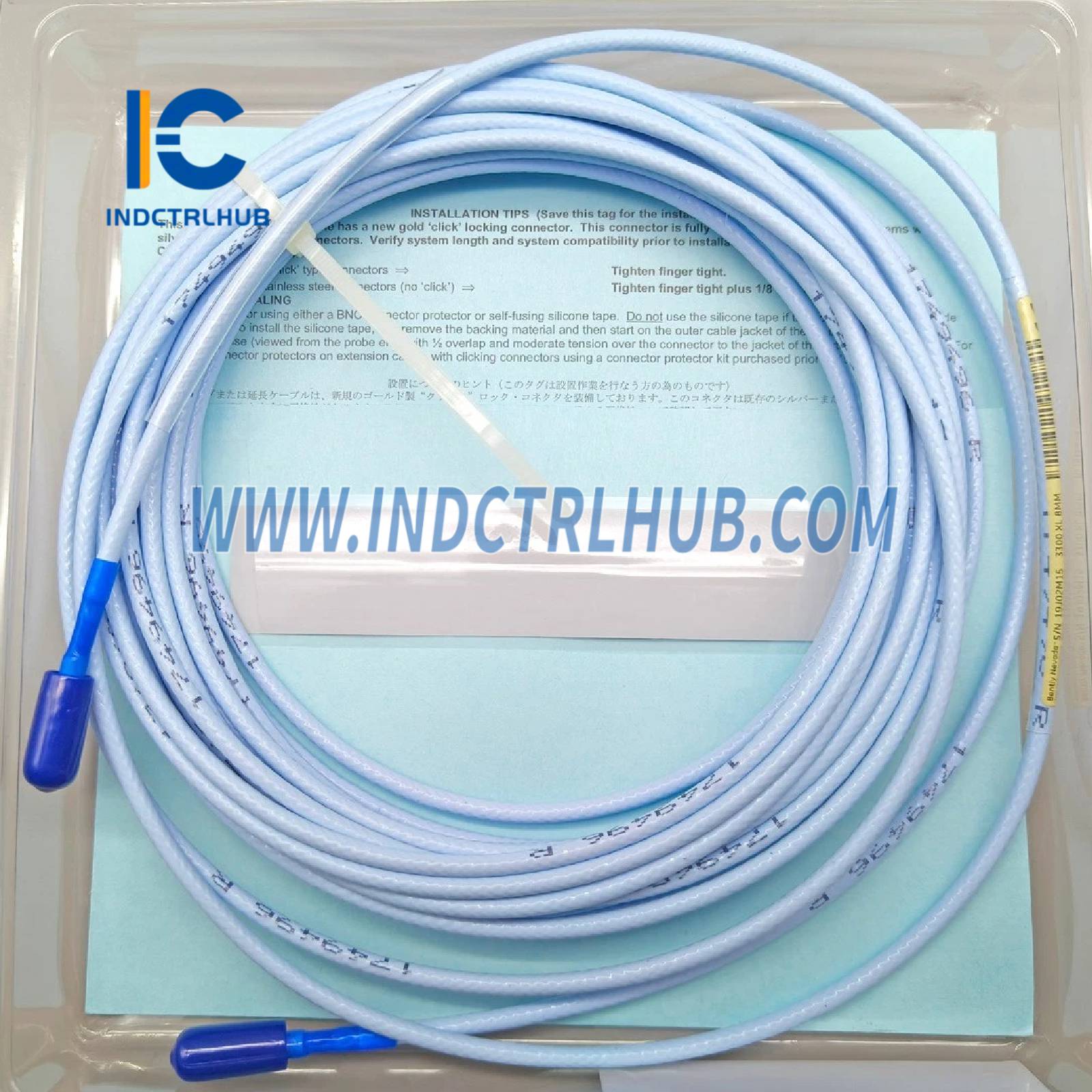

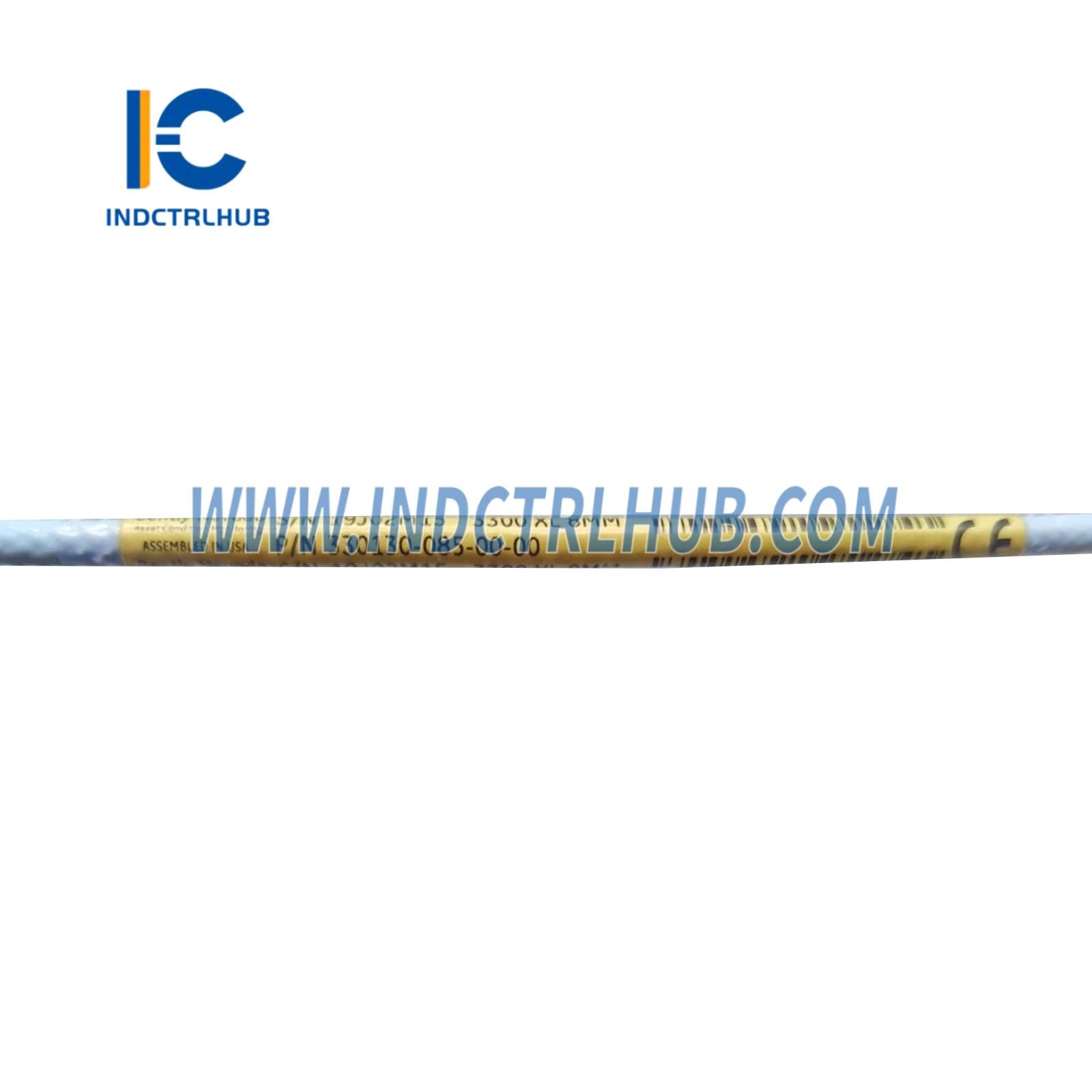

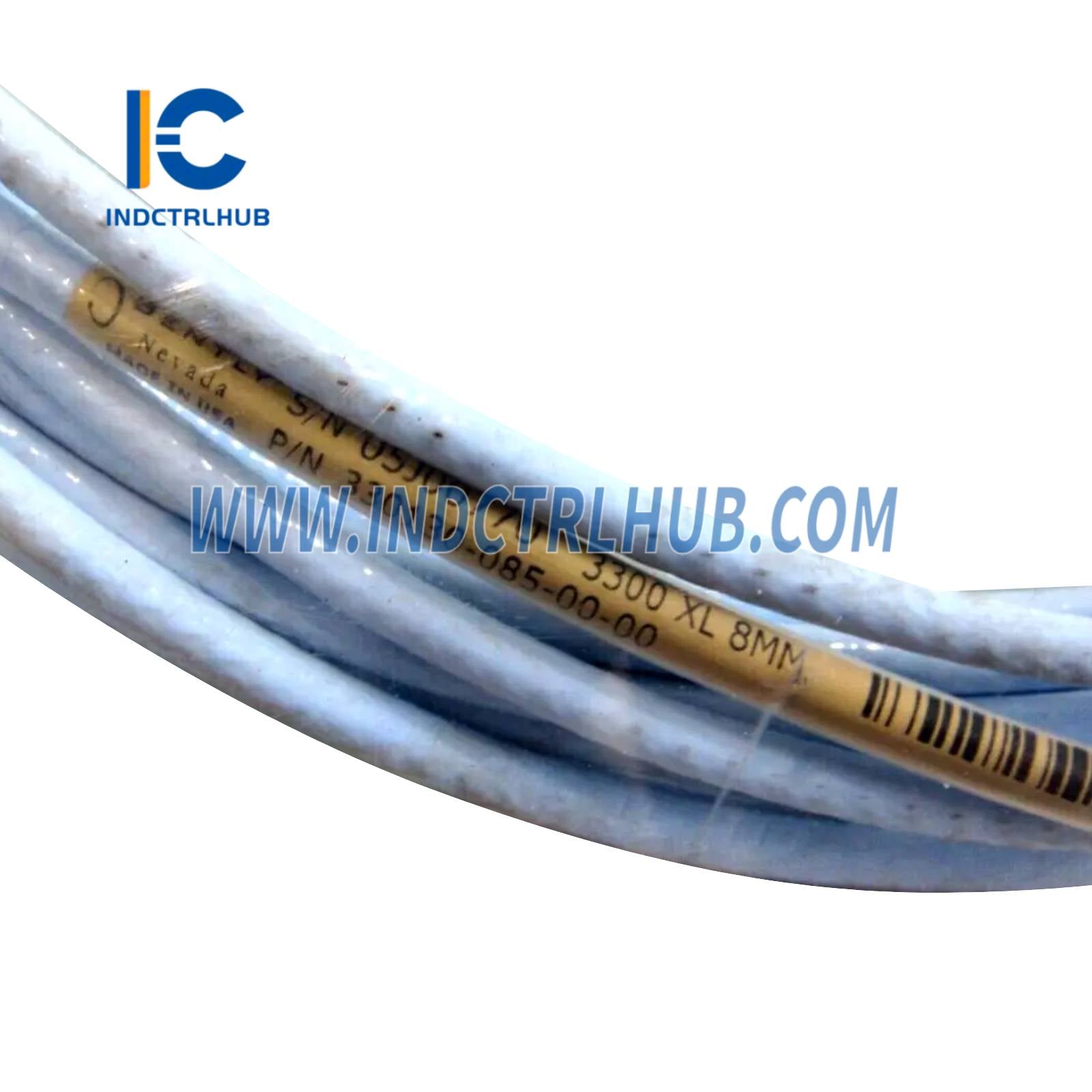

Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | Bently Nevada (Baker Hughes) |
| Deelnommer | 330130-085-00-00 |
| Produk Tipe | 3300 XL Standaard Verlengkabel |
| Funksie | Verbind 3300 XL 8 mm sonde met 3300 XL Proximitor Sensor |
| Stelsel Kompatibiliteit | 3300 XL 8 mm Proximity Transducer System; agtertoe versoenbaar met nie-XL 3300-reeks 5 mm en 8 mm komponente |
| Geassosieerde Dokument | 141194 Rev. AL (3300 XL 8 mm Nabyskakelsensorstelsel Datablad) |
Funksionele Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Kabellengte | 8.5 meter (27.9 voet) |
| Kabbel Tipe | Standaard kabel (geen pantser, geen FluidLoc) |
| Verbindings Tipe | Miniatuur coaxiale ClickLoc-konnektore, korrosiebestand, goudplateer |
| Verbindingsmeganisme | Vinger styf wringkrag met sluitmeganisme om losmaak te voorkom |
| Verbindingsbeskermers | Nie ingesluit nie (opsie 00); afsonderlik beskikbaar (bv. 40180-02) |
| Stelsel Lengte Ooreenkoms | Probes lengte + verlengingskabel lengte moet gelyk wees aan Proximitor Sensor totale lengte (bv. 9.0 m) |
| Uitruilbaarheid | Volledig uitruilbaar met ander 3300 XL 8 mm komponente; agtertoe versoenbaar met nie-XL 3300 reeks 5 mm en 8 mm komponente (prestasie beperk tot nie-XL spesifikasies indien gemeng) |
Fisiese Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Kabeldiameter | 3.7 mm (0.15 in) maksimum (FEP geïsoleerde triaxiale kabel) |
| Verbindingsstuk Deursnee | 7.24 mm (0.285 in) maksimum |
| Kabelmateriaal | FEP geïsoleerde triaxiale kabel |
| Ferrule Materiaal | Vlekvrye staal, 10.2 mm (0.40 in) maksimum deursnee (indien van toepassing) |
| Lengte Toleransie | +20%, -0% |
| Treksterkte | 330 N (75 lbf) via gepatenteerde CableLoc ontwerp |
Elektriese Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Gelykstroom Weerstand (RCORE) | 1.87 ± 0.28 Ω (sentrumligger na sentrumligger, geskat vir 8.5 m) |
| Gelykstroom Weerstand (RJACKET) | 0.56 ± 0.11 Ω (buiteligger na buiteligger, geskat vir 8.5 m) |
| Kapasitansie | 69.9 pF/m (21.3 pF/ft) tipies |
| Veldbedrading | Ondersteun 0.2 tot 1.5 mm² (16 tot 24 AWG), 3-leier afskermde triade kabel; maksimum lengte 305 m (1,000 vt) tussen Proximitor Sensor en monitor |
Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur | 0°C tot +45°C (+32°F tot +113°F) vir gespesifiseerde prestasie; tot +177°C (+350°F) standaard gradering |
| Bergingstemperatuur | Nie gespesifiseer nie (verwys na datablad vir algemene bergingsvoorwaardes) |
| Omgewingsbeskerming | Verbindingsbeskermers word aanbeveel vir verhoogde beskerming; silikoonband (03200006) as alternatief (nie vir turbine-olie blootstelling nie) |
Regulerende Nakoming
| Sertifiseringstipe | Besonderhede |
|---|---|
| Agentskap Goedkeurings | Nie benodig nie (opsie 00) |
| EMV-nakoming | Voldoen aan Europese CE merk goedkeurings sonder afskermde konduit of metaal behuisings (Proximitor Sensor konteks, van toepassing op stelsel) |
Bestelinligting
| Veld | Besonderhede |
|---|---|
| Deel Nommer Ontleding | 330130-085-00-00 - 085: 8.5 m kabel lengte - 00: Standaard kabel, geen verbindingsbeskermers nie - 00: Geen agentskapgoedkeurings benodig nie |
| Toebehore | - Connector Beskermers: 40180-02 (10 pare) - Connector Beskermingsstel: 40113-02 - Silikoon Band: 03200006 - Connector Krimp Gereedskap Stel: 163356 - 3300 XL Connector Stel: 330153-01 |
| Verwante Dokumente | - 141078: 3300 XL 8 mm en 3300 5 mm Proximity Transducer Stelsel Handleiding - 108M1756: Goedkeurings Vinnige Verwysingsgids |
