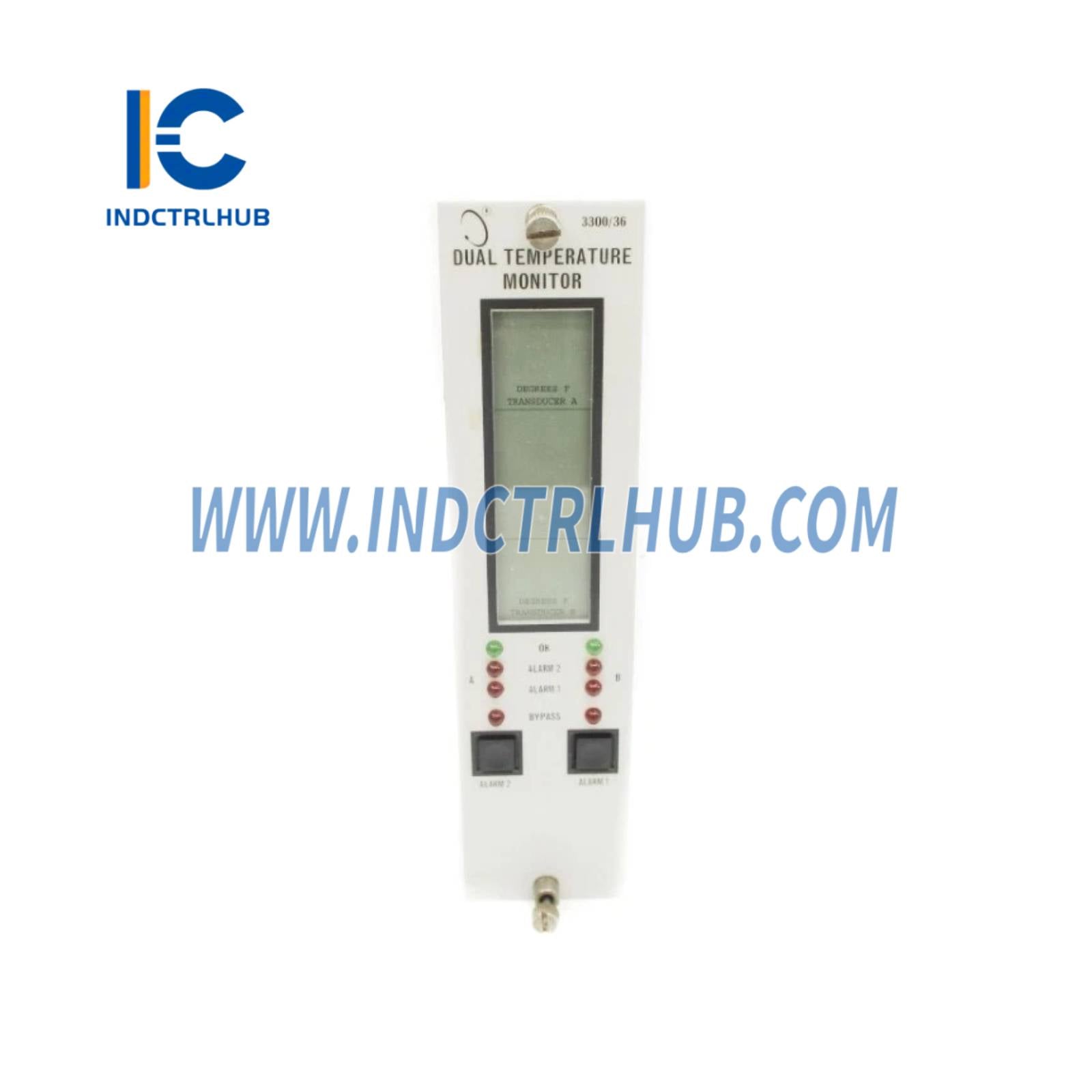

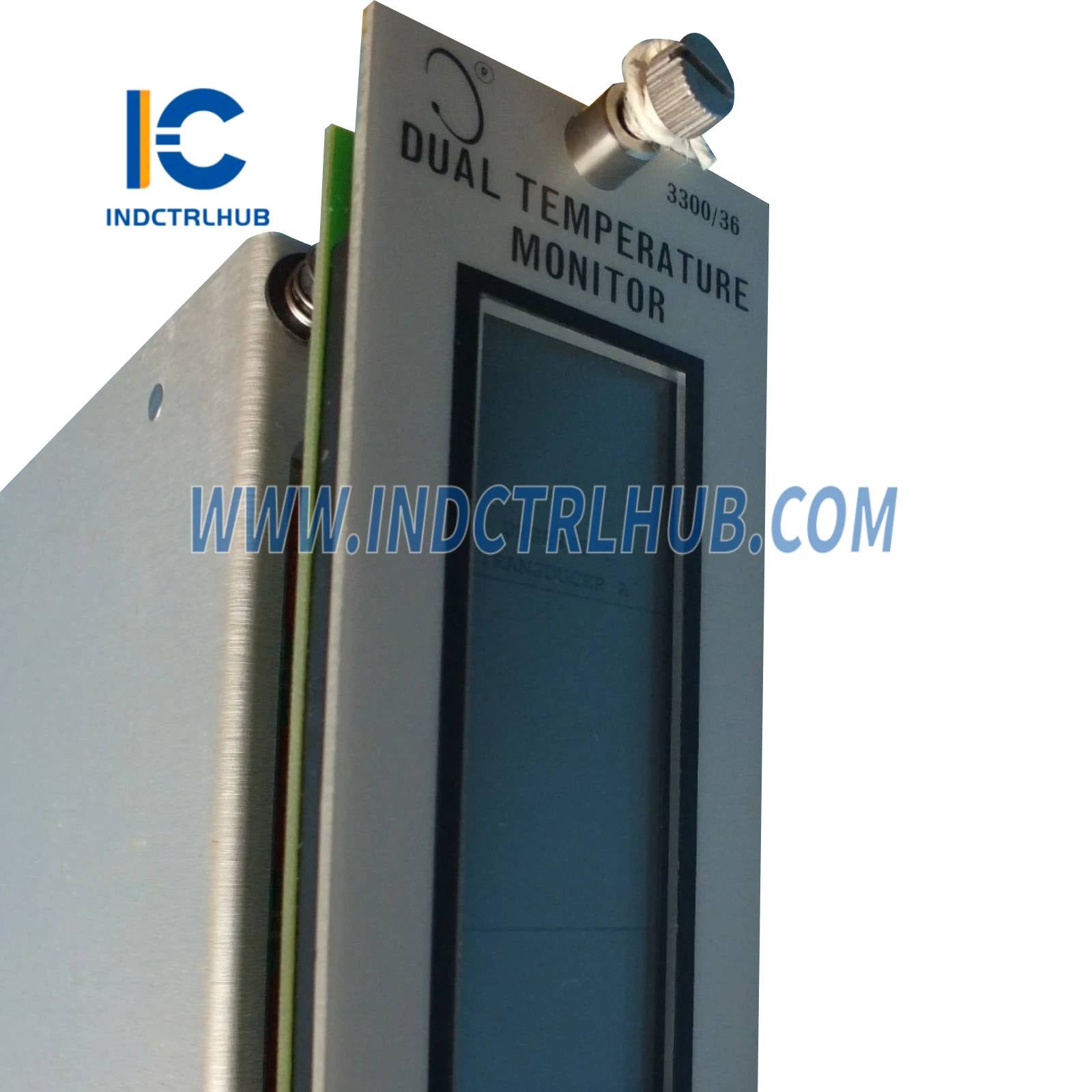

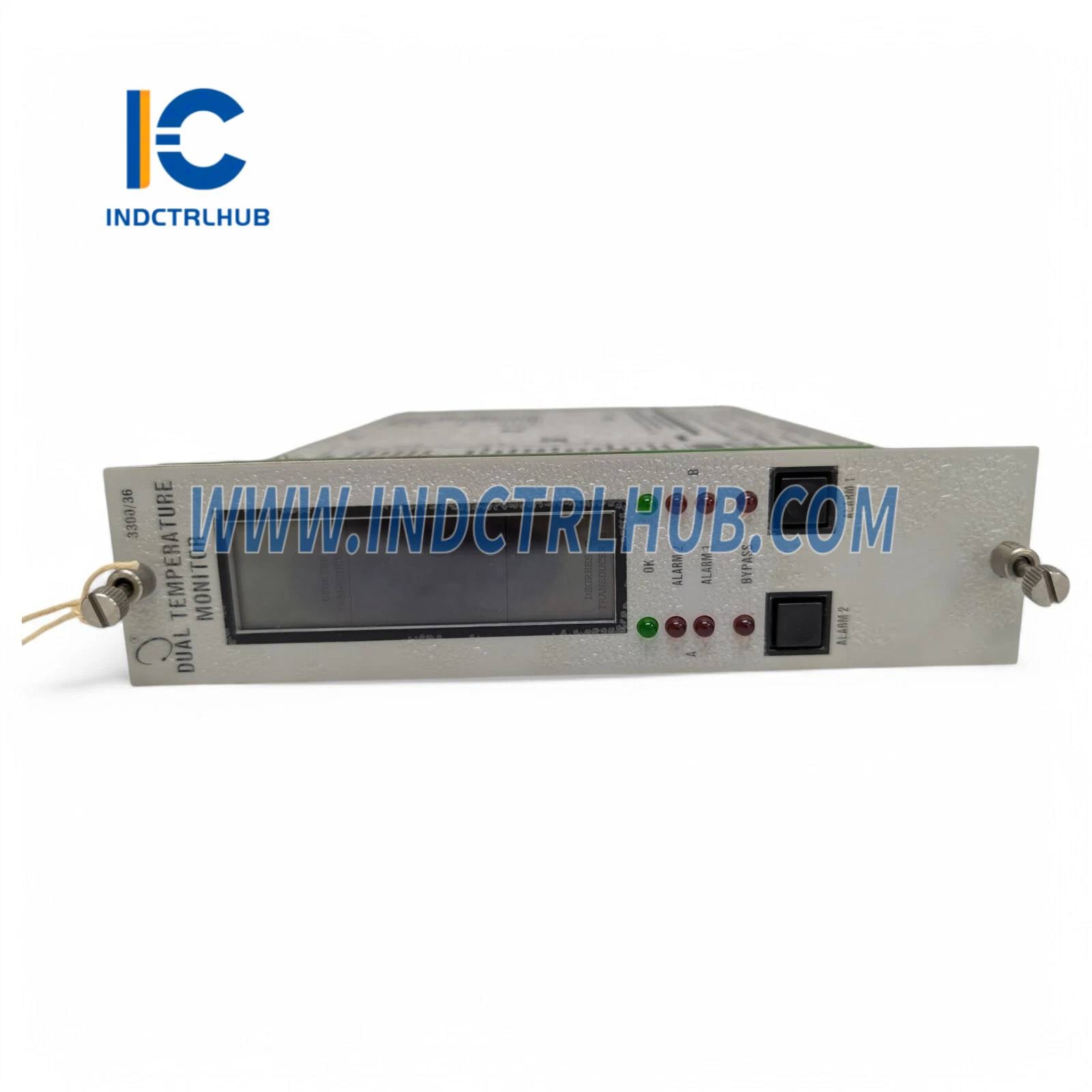

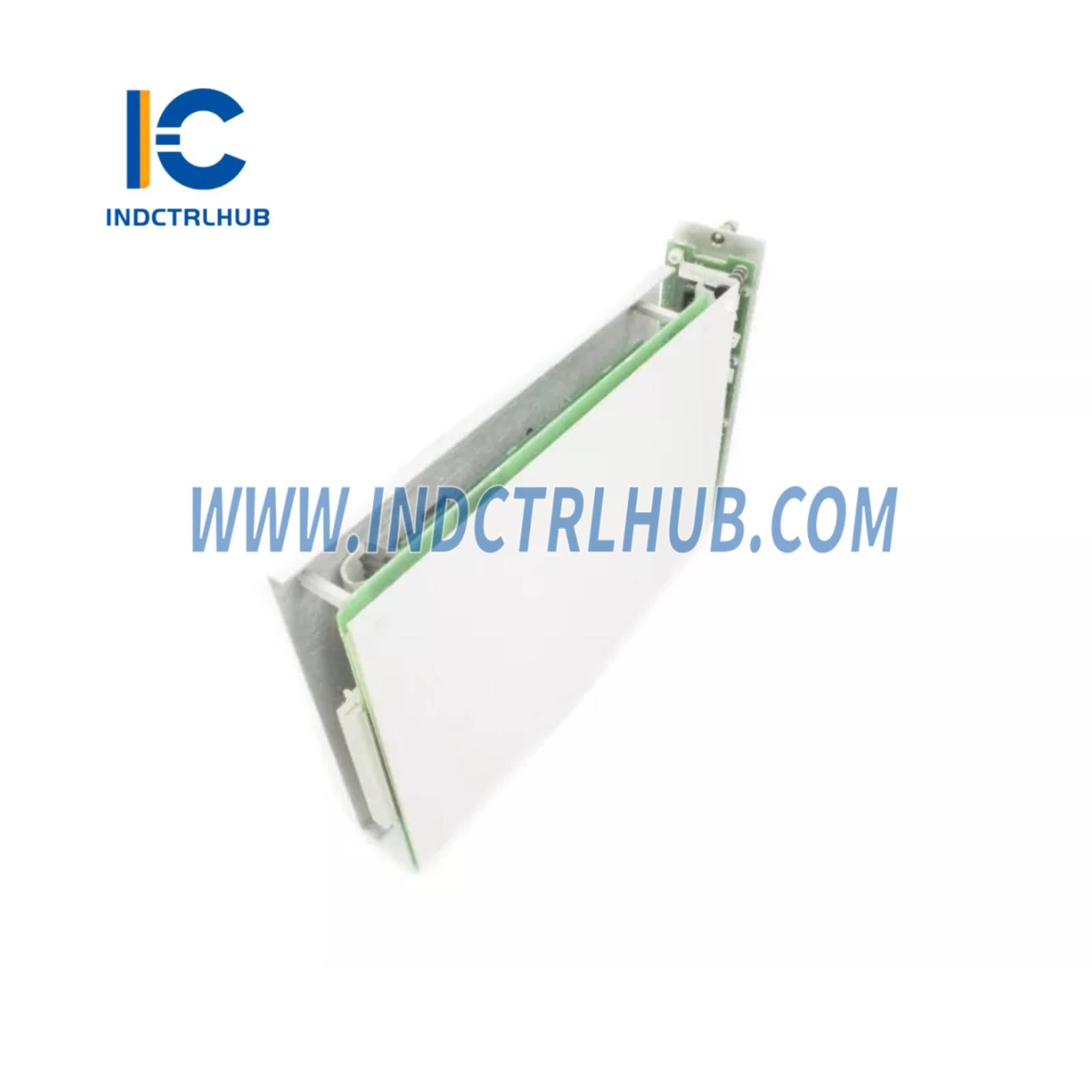

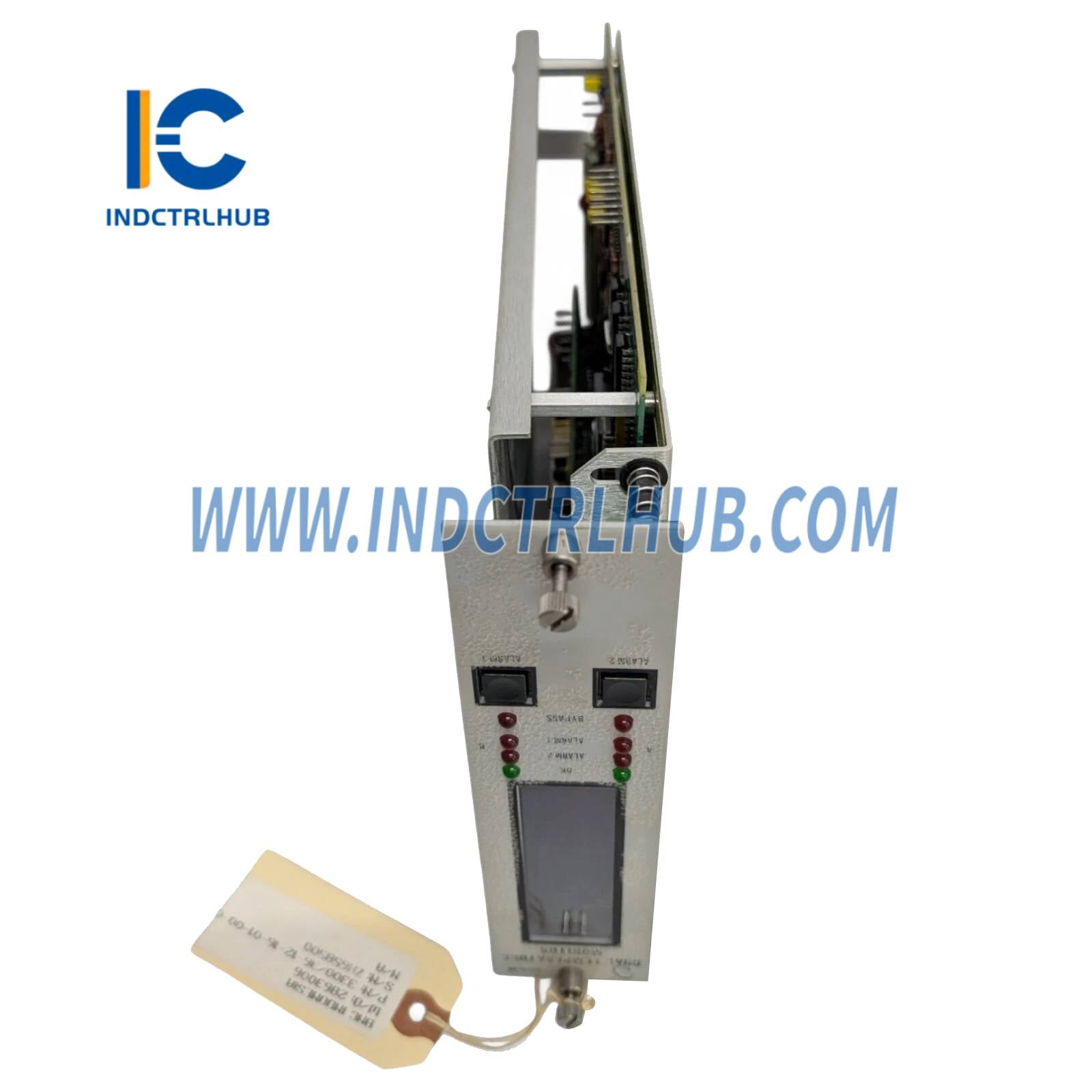

Bently Nevada 3300/36-13-12-03-01-00 Temperatuurmoniteerder
Produk Oorsig
- Die Bently Nevada 3300/36-13-12-03-01-00 Temperatuurmoniteerder meet en monitor temperatuur in roterende masjinerie, soos turbines, kompressors, en motors, oor kragopwekking, olie en gas
Tegniese Spesifikasies
| Spesifikasie | Besonderhede |
|---|---|
| Vervaardiger | Bently Nevada |
| Reeks | 3300 Reeks |
| Model/Deelnommer | 3300/36-13-12-03-01-00 |
| Modeltipe | Temperatuurmoniteerder |
| Funksie | Monitor temperatuur met behulp van termokoppels of RTD's |
| Verwerker | Mikroverwerker-gebaseer (spesifieke argitektuur nie publiek gedetailleer nie) |
| Geheue | Nie-vlugtige geheue vir konfigurasie en alarmstelpunte |
| Vertoning | Analoog meters (twee, een per kanaal) vir temperatuur; LED's vir OK, Waarskuwing, Gevaar, en Omseil |
| Insette | 2 temperatuur sensor insette (werk met termokoppels, soos Tipe J, K, E, T, of 3-draad/4-draad RTD's, soos 100 Ω Pt, 120 Ω Ni) |
| Uitsette | 2 analoog uitsette (4–20 mA, proporsioneel tot temperatuur) 2 gebufferde sensoruitsette (vir eksterne diagnostiek) 4 relaisuitsette (droë kontak, tot 5 A by 250 VAC/24 VDC, vir Waarskuwing en Gevaar per kanaal) |
| Kommunikasie-koppelvlakke | Seriële koppelvlak (RS-232, opsioneel vir data-registrasie); koppel aan 3300 rak agterpaneel vir Stelsel 1 integrasie |
| Seinvoorbereiding | Lineêr en verwerk termokoppel/RTD seine; verskaf koue aansluiting kompensasie vir termokoppels |
| Temperatuurbereik | Termokoppels: -200°C tot +1370°C (-328°F tot +2498°F, tipe-spesifiek) RTD's: -200°C tot +850°C (-328°F tot +1562°F, tipe-spesifiek) |
| Nauwkeurigheid | ±1% van volle skaal bereik of ±2°C (watter ook al groter is, met versoenbare sensor) |
| Redundansie | Nie-redundant |
| Diagnostiek | Detecteer sensorfoute, oop/kort kringe; verskaf OK, Waarskuwing, en Gevaar status via LED's en relais |
| Kompatibiliteit | Werk met Bently Nevada 3300 Reeks rak, termokoppels (Tipe J, K, E, T), RTD's (100 Ω Pt, 120 Ω Ni), en transduseerder koppelvlak modules; integreer met Stelsel 1 sagteware via 3300 rak koppelvlak; beperkte kompatibiliteit met 3500 Reeks via adapters |
| Kragsupliering | Ontvang krag via 3300 rak agterpaneel (20–30 VDC, tipies 24 VDC) |
| Kragverbruik | Ongeveer 6–9 W |
| Omgewingspesifikasies | Bedryfstemperatuur: -30°C tot +65°C (-22°F tot +149°F) Bergingstemperatuur: -40°C tot +85°C (-40°F tot +185°F) Relatiewe humiditeit: 5% tot 95% nie-kondenseer Vibrasie: Voldoen aan IEC 60068-2-6 Skok: Voldoen aan IEC 60068-2-27 |
| Behuising | IP20 (installeer in 3300 Reeks rak) |
| Afmetings | Ongeveer 152 mm (H) x 76 mm (B) x 305 mm (D) |
| Gewig | Ongeveer 1.5–2 kg |
| Montering | Steek in 3300 Reeks rak (gleuf-spesifiek) |
| Sertifiserings | Voldoen aan CE, CSA, ATEX/IECEx Sone 2 (in goedgekeurde behuising), mariene sertifiserings, soos DNV, ABS |
