Product Description
Algemene Inligting
| Attribuut | Besonderhede |
|---|---|
| Vervaardiger | Bently Nevada |
| Reeks | Nie gespesifiseer nie |
| Model-/Onderdelnommer | 32000-28-05-08-080-03-02 |
| Modeltipe | Metriese Nabysheidsonde-huisvesamestellings |
Beskrywing

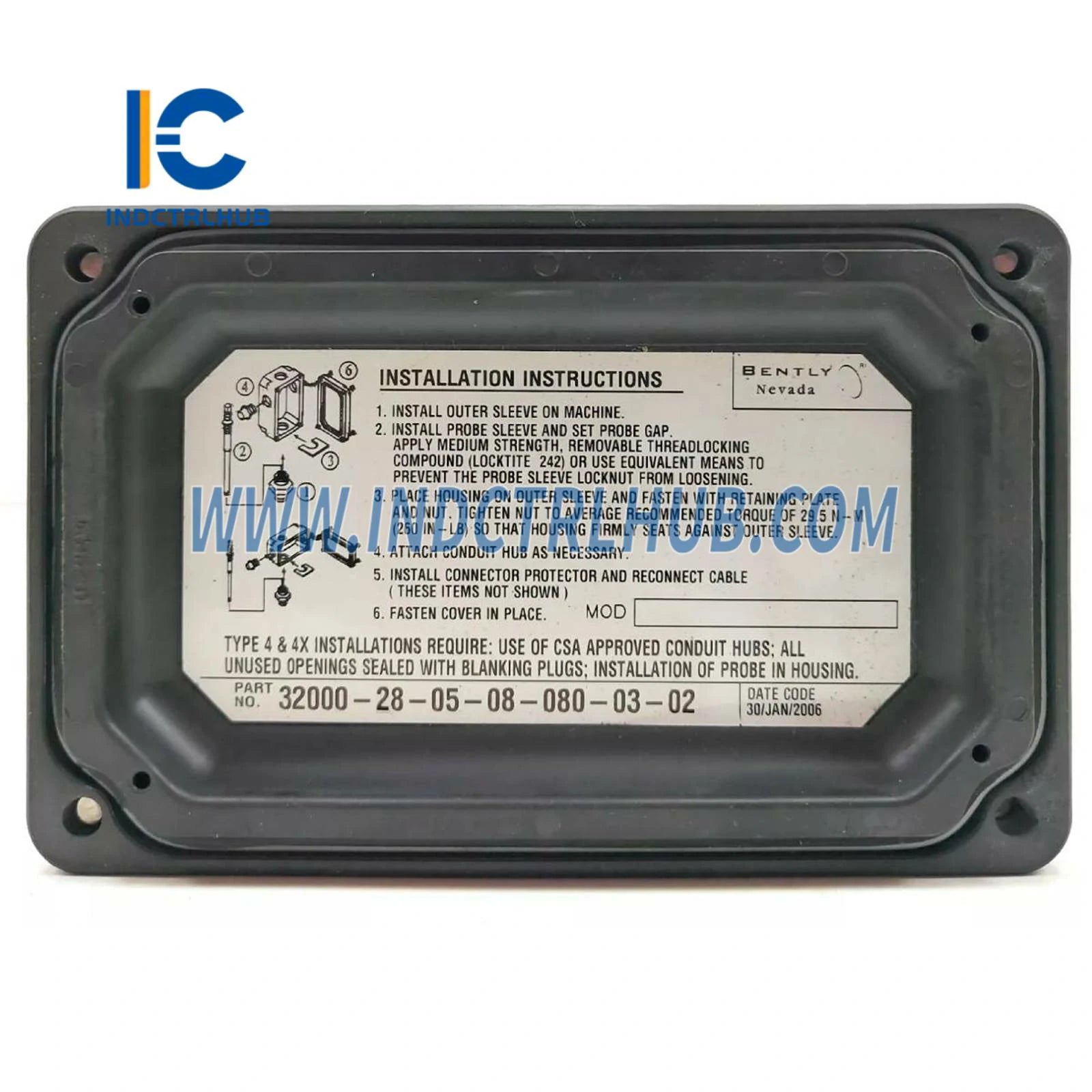

Die 31000/32000 Nabysheidsonde-huisvesamestellings word aanbeveel vir montering van nabysheidsondes deur die masjienkas. Hulle word tipies gebruik vir radiaal gemonteerde transducers, insluitend vibrasie- en Keyphasor-metings.
Spesifikasies
Omgewingsgrense
| Probesoort | Bedryfstemperatuur | Bergingstemperatuur |
|---|---|---|
| 3300 XL 8 mm Sonde | -51°C tot +177°C (-60°F tot +351°F) | -51°C tot +177°C (-60°F tot +351°F) |
| 3300 XL 11 mm Sonde | -51°C tot +177°C (-60°F tot +351°F) | -51°C tot +177°C (-60°F tot +351°F) |
| 3300 NSV Sonde | -34°C tot +177°C (-30°F tot +351°F) | -51°C tot +177°C (-60°F tot +351°F) |
Gewig
-
1.2 kg (2.6 lb) tipies
Bestelinligting
Metriese Nabysheidsonde-huisvesamestellings: 32000-AA-BB-CC-DDD-EE-FF
A: Sonde met konnektoropsie
| Opsie | Beskrywing |
|---|---|
| 00 | Sonde nie nodig nie |
| 16 | 3300 XL 8 mm sonde |
| 26 | 3300 XL NSv sonde |
| 27 | 3300 XL NSv sonde, verskeie goedkeurings |
| 28 | 3300 XL 8 mm sonde, verskeie goedkeurings |
| 29 | 3300 XL 8 mm sonde, met konnektorbeskermer |
| 30 | 3300 XL 8 mm sonde, met konnektorbeskermer, verskeie goedkeurings |
| 31 | 3300 XL NSv sonde met konnektorbeskermer |
| 32 | 3300 XL NSv sonde met konnektorbeskermer, verskeie goedkeurings |
| 33 | 3300 XL 11 mm sonde |
| 34 | 3300 XL 11 mm sonde, verskeie goedkeurings |
| 35 | 3300 XL 11 mm sonde met konnektorbeskermer |
| 36 | 3300 XL 11 mm sonde met konnektorbeskermer, verskeie goedkeurings |
B: Sonde Kabel Lengte
| Opsie | Lengte |
|---|---|
| 00 | Sonde kabel nie nodig nie (Opsie A moet ook 00 wees) |
| 05 | 0,5 m (20 in) |
| 10 | 1,0 m (39 in) |
C: Standoff Adapter Lengte (Opsie C Dimensie)
-
Moet bestel word as die Standoff Adapter Lengte opsie nie 00 is nie.
| Opsie | Lengte |
|---|---|
| 04 | Minimum lengte 40 mm |
| 20 | Maksimum lengte 200 mm |
| Aanbeveling | Bestel in stappe van 10 mm |
D: Sonde Penetrasie Opsie (Opsie D Dimensie)
| Opsie | Lengte |
|---|---|
| 025 | Minimum lengte 25 mm |
| 760 | Maksimum lengte 760 mm |
-
Aanbeveling: Bestel in stappe van 1,0 mm
-
Voorbeelde:
-
Geen sonde-mou = 000
-
50 mm = 050
-
760 mm = 760
-
Bykomende notas:
-
"C" plus "D" afmetings groter as 12 in (305 mm) vereis addisionele mouondersteuning naby die sonde om resonansie te voorkom.
-
Mou-aanpassingsreeks van Sonde Indringingsopsie "D" is ±0.5 in (13 mm).
-
Vir sonde-indringingslengtes tussen 25 en 50 mm, mag dit nodig wees om die masjienkas teen te boor om sonde se sy- of agteruitsigte-effekte te verminder.
E: Toebehore
| Opsie | Beskrywing |
|---|---|
| 00 | Sonder toebehore; twee proppe en twee waskussings. |
| 01 | Een M25 toebehore, twee proppe. |
| 02 | Twee M25 toebehore, een prop. |
| 03 | Twee proppe, een M20 toebehore; een kabelseëlgrip met grommets vir gepantserde sonde kabel. |
| 05 | Een DIN PG11 toebehore, twee proppe. |
| 07 | Een PG21 x M20 toebehore, twee proppe. |
| 08 | Twee PG21 x M20 toebehore, een prop. |
F: Monteer Draad Opsie
| Opsie | Beskrywing |
|---|---|
| 00 | Geen buitenmou, houer, of houmoer nie. |
| 01 | M24 X 3 |
| 02 | 3/4-14 NPT (Vereis indien Standoff Adapter Opsie bestel word.) |
