Product Description
Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | Bently Nevada, 'n Baker Hughes besigheid |
| Deelnommer | 21000-28-05-15-022-01-03 |

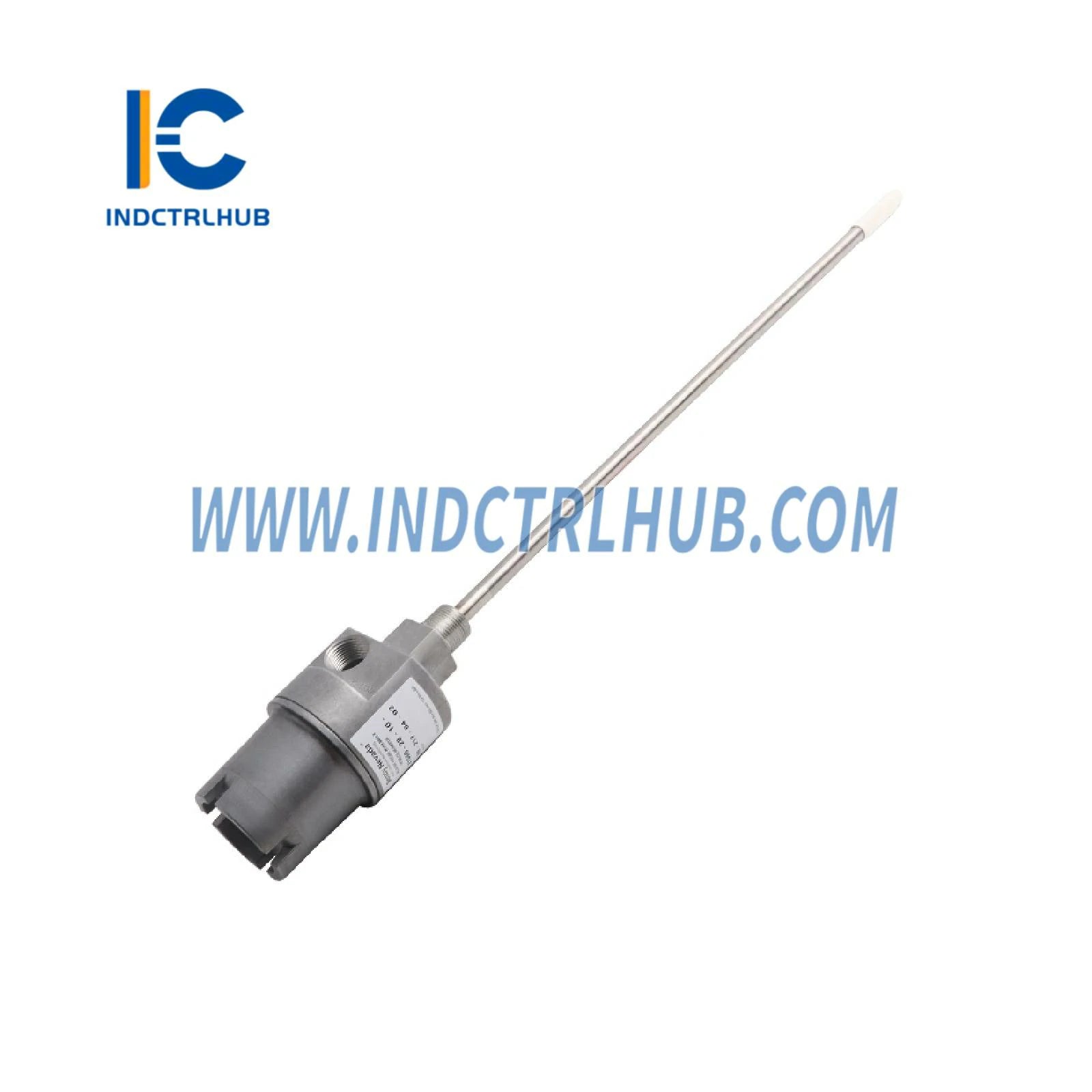

| Produk Tipe | Aluminium nabysone sondehuisvesting samestelling |
| Funksie | Monteer eksterne nabysone sondes vir masjinerietoestandmonitering |
| Geassosieerde Dokument | 141600 Rev. AA (21000, 24701, en 164818 Nabysone Probe Huisvesting Assemblies Datablad) |
| Verenigbaarheid | Ondersteun 3300 XL 8mm, 3300 XL 11mm, 3300 NSv sondes |
Konfigurasie-opsies
| Opsie | Seleksie |
|---|---|
| Sonde met konnektor (A) | 28: 3300 XL 8mm sonde, kiesbare gevaarlike area goedkeurings |
| Sondekabel lengte (B) | 05: 0.5 m (20 duim) |
| Afstandhoueradapter (C) | 15: 1.5 duim (38 mm) |
| Sondepenerasie (D) | 022: 2.2 duim (56 mm) |
| Toebehore (E) | 01: Een 3/4-14 NPT ontploffingsbestande toebehore, een 3/4-14 NPT prop |
| Monteerdraad (F) | 03: 1-11 1/2 NPT (5–7 volle drade vir verhoogde sterkte) |
Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur (3300 XL 8mm) | -51°C tot +177°C (-60°F tot +351°F) |
| Bergingstemperatuur (3300 XL 8mm) | -51°C tot +177°C (-60°F tot +351°F) |
| Waarskuwing | Blootstelling onder -34°C (-30°F) kan voortydige drukseël-faling veroorsaak |
Meganiese Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Materiaal | Aluminium liggaam, 304 vlekvrye staal mou |
| Massa (Gewig) | 1.1 kg (2.4 lb) tipies, sonder toebehore |
| Afmetings | - A: 83.3 mm (3.28 duim) - B: 161.6 mm (6.36 duim) - C+D: 94 mm (3.7 duim) - E: 26.7 mm (1.05 duim) |
| Mou Ondersteuning | Nie vereis nie (C+D ≤ 300 mm) |
Nakoming en Sertifisering
| Sertifiseringstipe | Besonderhede |
|---|---|
| RoHS | Voldoen aan RoHS Direktief 2011/65/EU |
| Gevaarlike Gebied Goedkeurings | Nie ontploffingsbestand (nie-CA weergawe, E:01); CA21000 benodig vir CSA ontploffingsbestand gradering; sonde het kiesbare goedkeurings |
| Behuizinggradering | CSA Tipe 4 (CA21000 slegs met E:00, E:01, E:02, of E:04) |
| API Nakoming | Volledig voldoenend aan API 670 Standaard vir eksterne gemonteerde nabyskakeling sondehuise |
Bestelinligting
| Veld | Besonderhede |
|---|---|
| Deelnommer | 21000-28-05-15-022-01-03 (3300 XL 8mm sonde met goedkeurings, 0.5 m kabel, 1.5 duim afstandhouer, 2.2 duim penetrasie, een 3/4-14 NPT fitting/prop, 1-11 1/2 NPT draad) |
| Toebehore | - 37948-01: Sonde Ondersteuning/Olie Seël (vir moue >305 mm) - 44382-AAA: Individuele Sonde Mou - 21003-015: Individuele Afstandhouer Adapter (1.5 duim) |
| Reserwesonde | 330105-02-12-CC-DD-05 (3300 XL 8mm Omgekeerde Monteer Sonde, 3/8-24 UNF draadjies, verskeie goedkeurings) |
| Verwante Dokumente | - 141078: 3300 XL 8mm & 3300 5mm Nabyskakeling Transduser Stelsel Gebruikersgids - 108M1756: Goedkeurings Vinnige Verwysingsgids |
