Product Description
Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | Bently Nevada, 'n Baker Hughes besigheid |
| Deelnommer | 21000-16-05-00-047-04-02 |

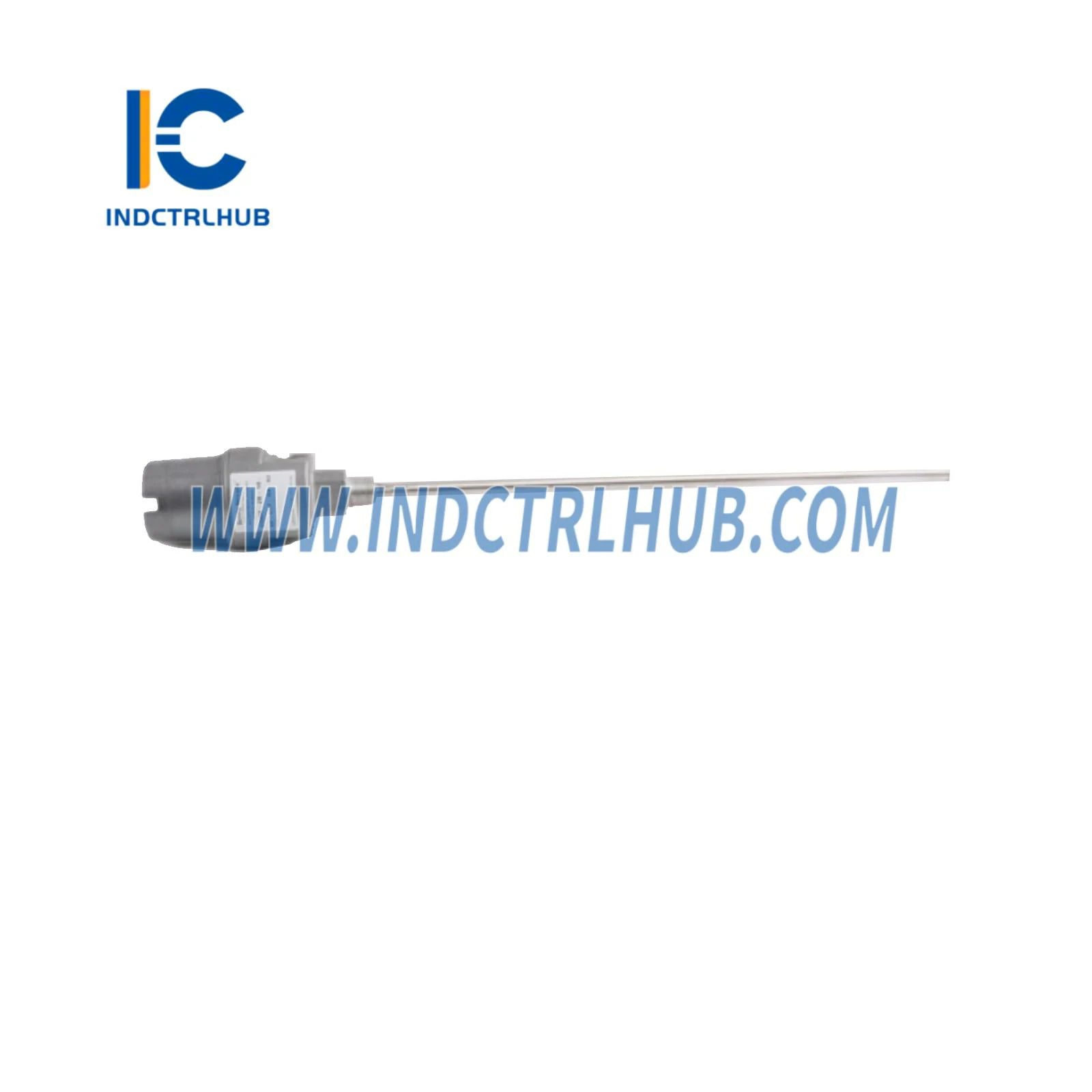

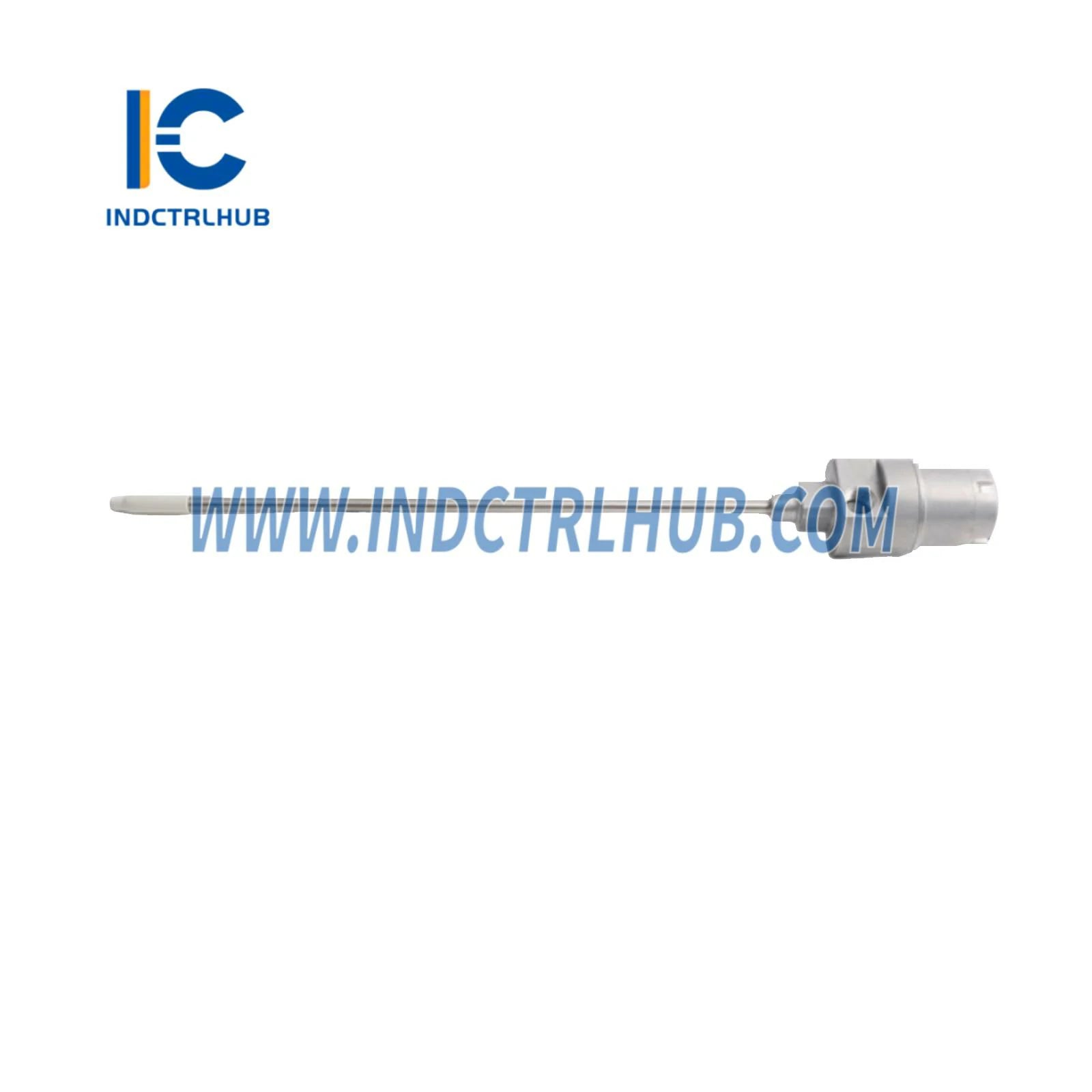

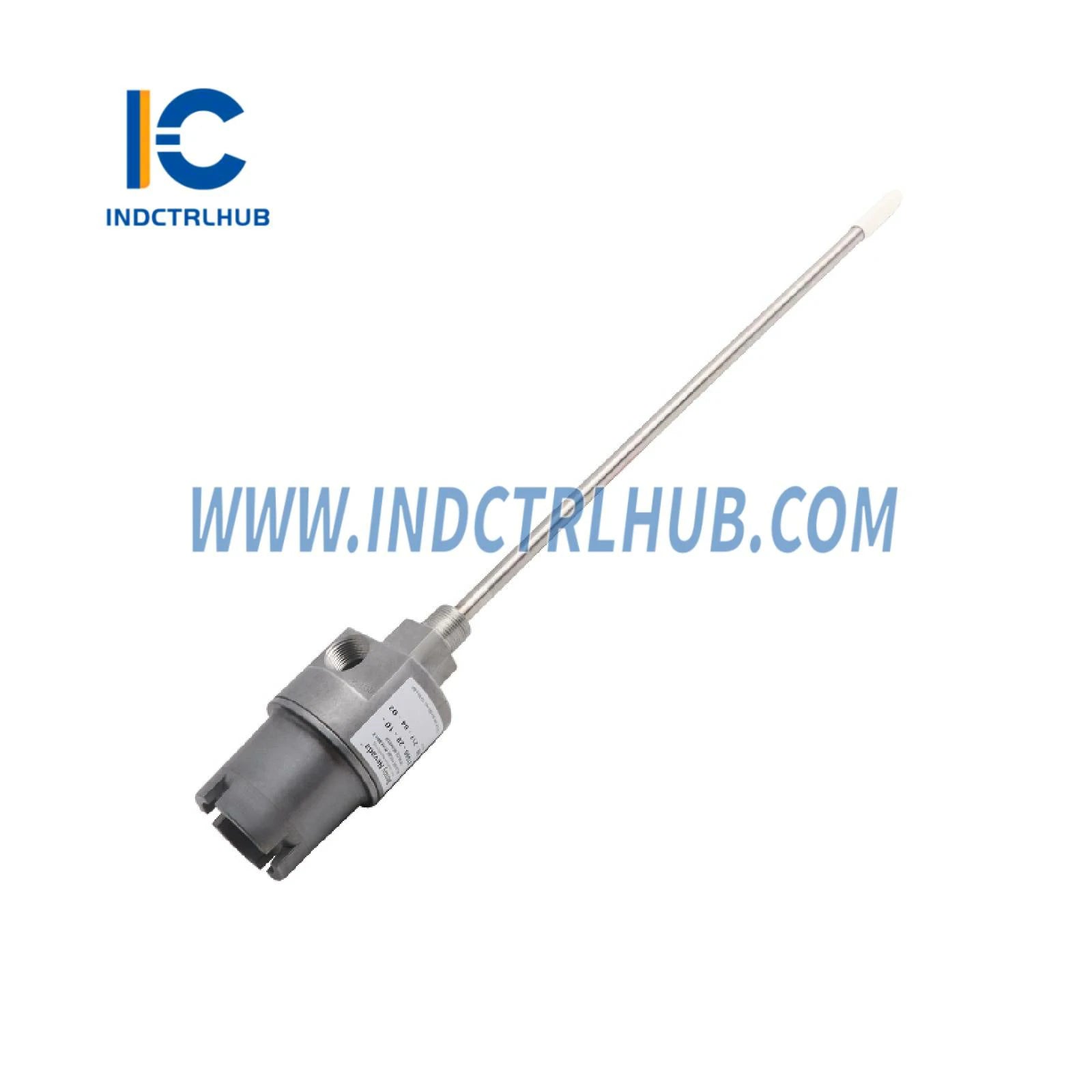

| Produk Tipe | Aluminium nabysone sondehuis-assemblage |
| Funksie | Monteer eksterne nabysone sondes vir masjinerietoestandmonitering |
| Geassosieerde Dokument | 141600 Rev. AA (21000, 24701, en 164818 Nabysone Sondehuise Datasheet) |
| Verenigbaarheid | Ondersteun 3300 XL 8mm, 3300 XL 11mm, 3300 NSv sonde |
Konfigurasie-opsies
| Opsie | Seleksie |
|---|---|
| Sonde met konnektor (A) | 16: 3300 XL 8mm sonde |
| Sondekabellengte (B) | 05: 0.5 m (20 in) |
| Afstandhouer-adapter (C) | 00: Geen afstandhouer-adapter nie |
| Sondepenerasie (D) | 047: 4.7 in (119 mm) |
| Toebehore (E) | 04: Net een 3/4-14 NPT prop |
| Monteringsdraad (F) | 02: 3/4-14 NPT (5–7 volle drade vir verhoogde sterkte) |
Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur (3300 XL 8mm) | -51°C tot +177°C (-60°F tot +351°F) |
| Bergingstemperatuur (3300 XL 8mm) | -51°C tot +177°C (-60°F tot +351°F) |
| Versigtigheid | Blootstelling onder -34°C (-30°F) kan voortydige drukseël-faling veroorsaak |
Meganiese Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Materiaal | Aluminium liggaam, 304 vlekvrye staal mou |
| Massa (Gewig) | 1.1 kg (2.4 lb) tipies, sonder toebehore |
| Afmetings | - A: 83.3 mm (3.28 in) - B: 161.6 mm (6.36 in) - C+D: 119 mm (4.7 in) - E: 26.7 mm (1.05 in) |
| Mou Ondersteuning | Nie vereis nie (C+D ≤ 300 mm) |
Nakoming en Sertifisering
| Sertifiseringstipe | Besonderhede |
|---|---|
| RoHS | Voldoen aan RoHS Direktief 2011/65/EU |
| Gevaarlike Gebied Goedkeurings | Nie ontploffingsbestand (nie-CA weergawe, E:04); CA21000 benodig vir CSA ontploffingsbestand gradering |
| Behuizinggradering | CSA Tipe 4 (CA21000 slegs met E:00, E:01, E:02, of E:04) |
| API Nakoming | Volledig voldoen aan API 670 Standaard vir eksterne gemonteerde nabyskakeling sondehuise |
Bestelinligting
| Veld | Besonderhede |
|---|---|
| Deelnommer | 21000-16-05-00-047-04-02 (3300 XL 8mm sonde, 0.5 m kabel, geen afstandhouer, 4.7 in penetrasie, 3/4-14 NPT prop, 3/4-14 NPT draad) |
| Toebehore | - 37948-01: Sonde Ondersteuning/Olie Seël (vir moue >305 mm) - 44382-AAA: Individuele Sonde Mou - 21003-AAA: Individuele Afstandhouer Adapter |
| Spaarsonde | 330105-02-12-CC-DD-EE (3300 XL 8mm Omgekeerde Monteer Sonde, 3/8-24 UNF drade) |
| Verwante Dokumente | - 141078: 3300 XL 8mm & 3300 5mm Nabyskakeling Transduser Stelsel Gebruikersgids - 108M1756: Goedkeurings Vinnige Verwysingsgids |
