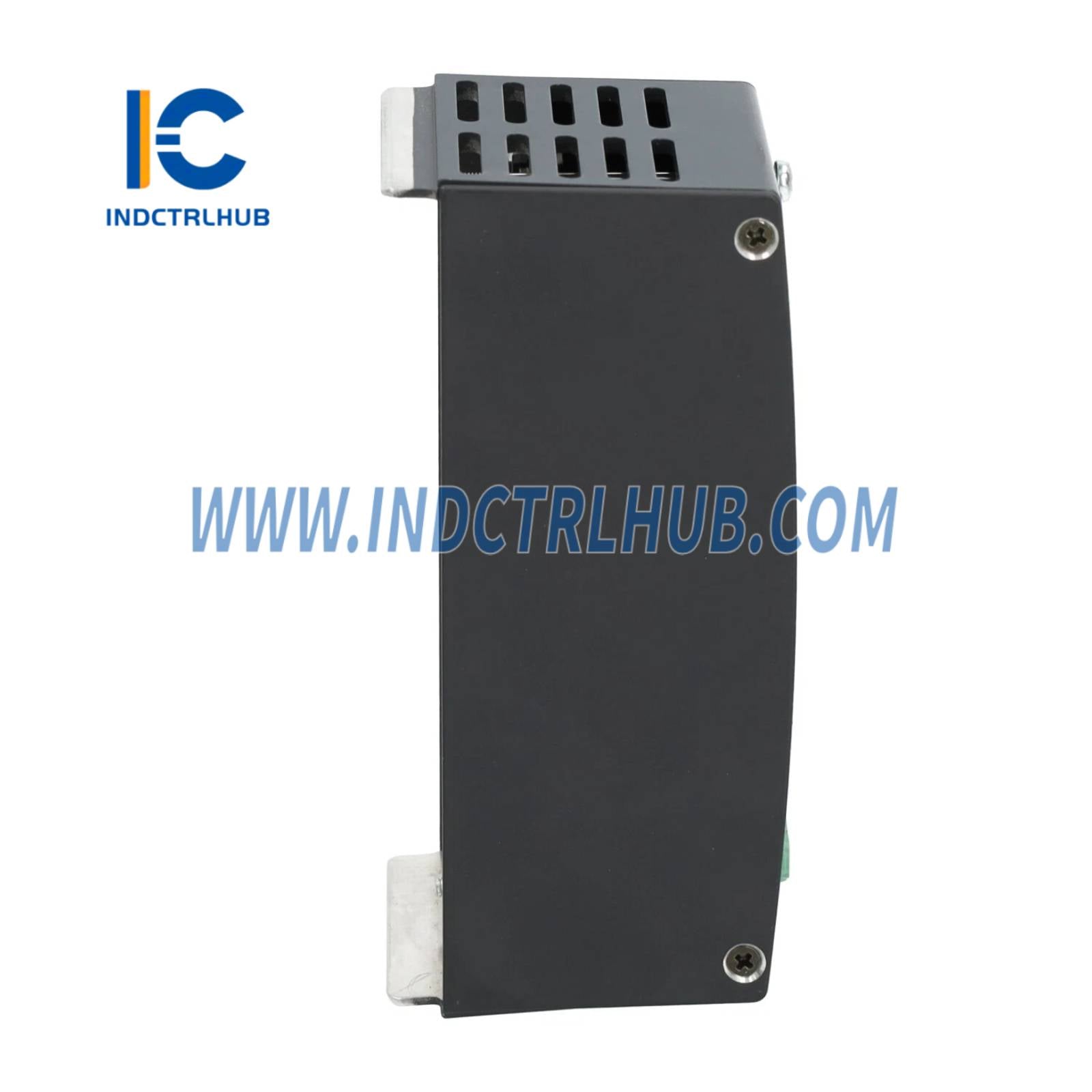

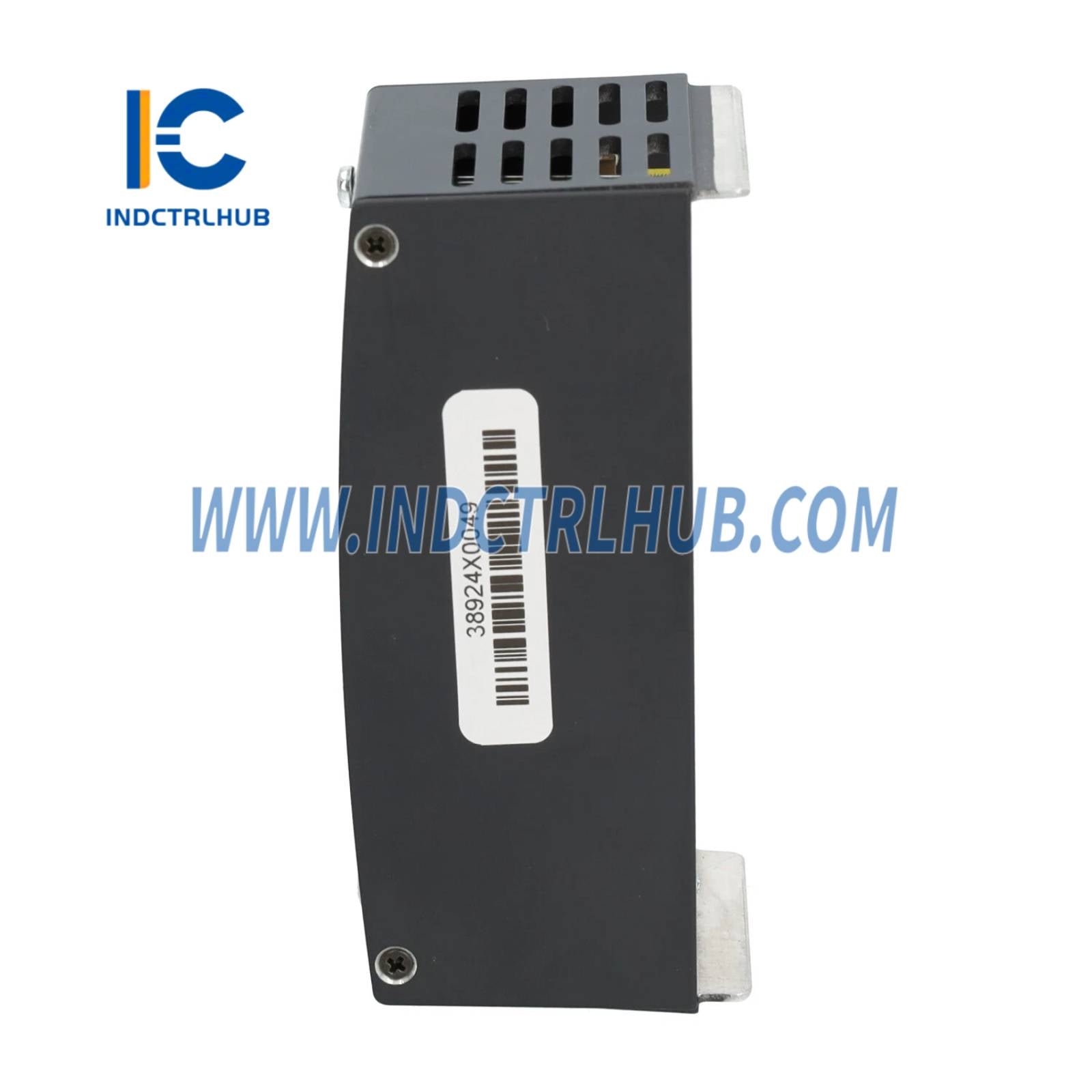

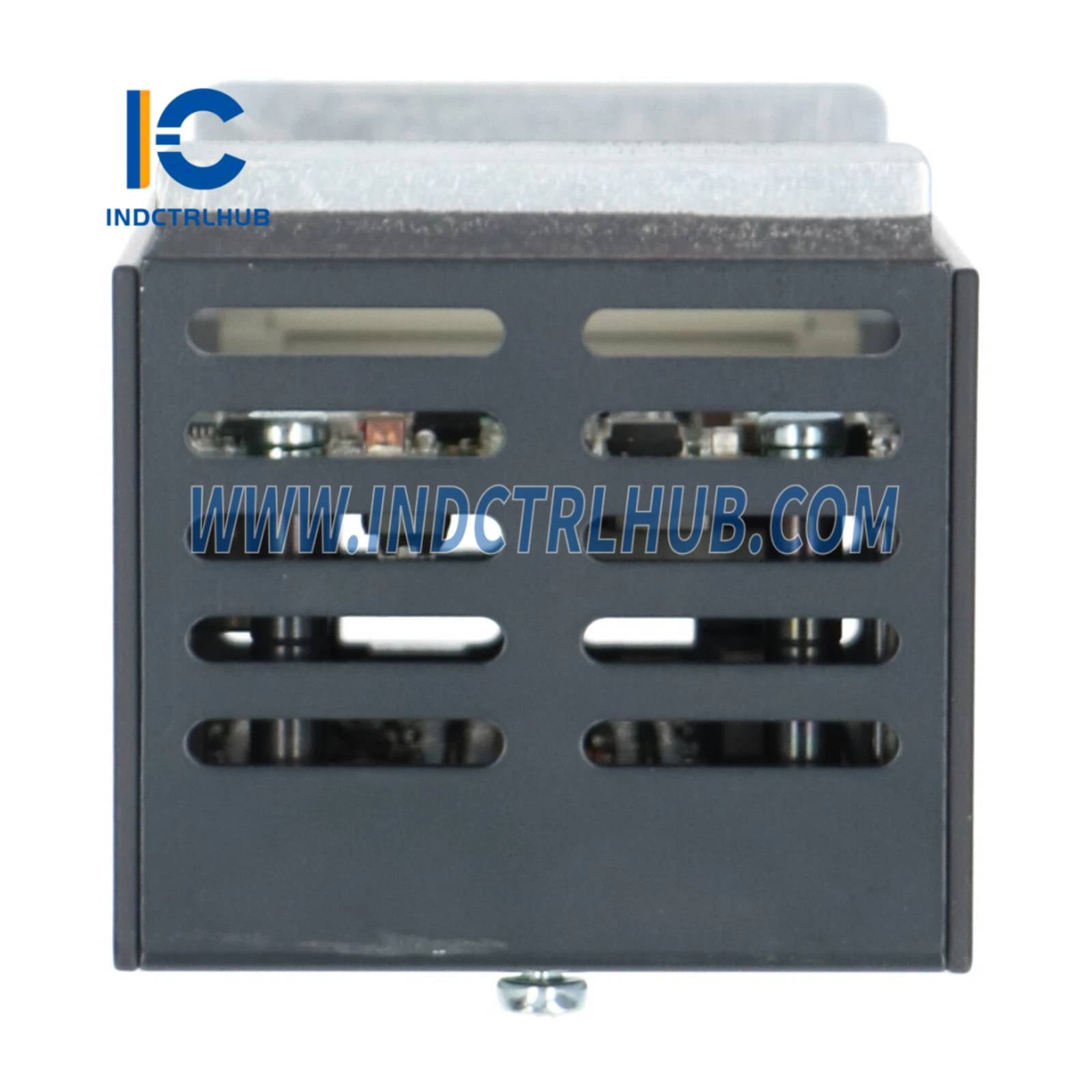

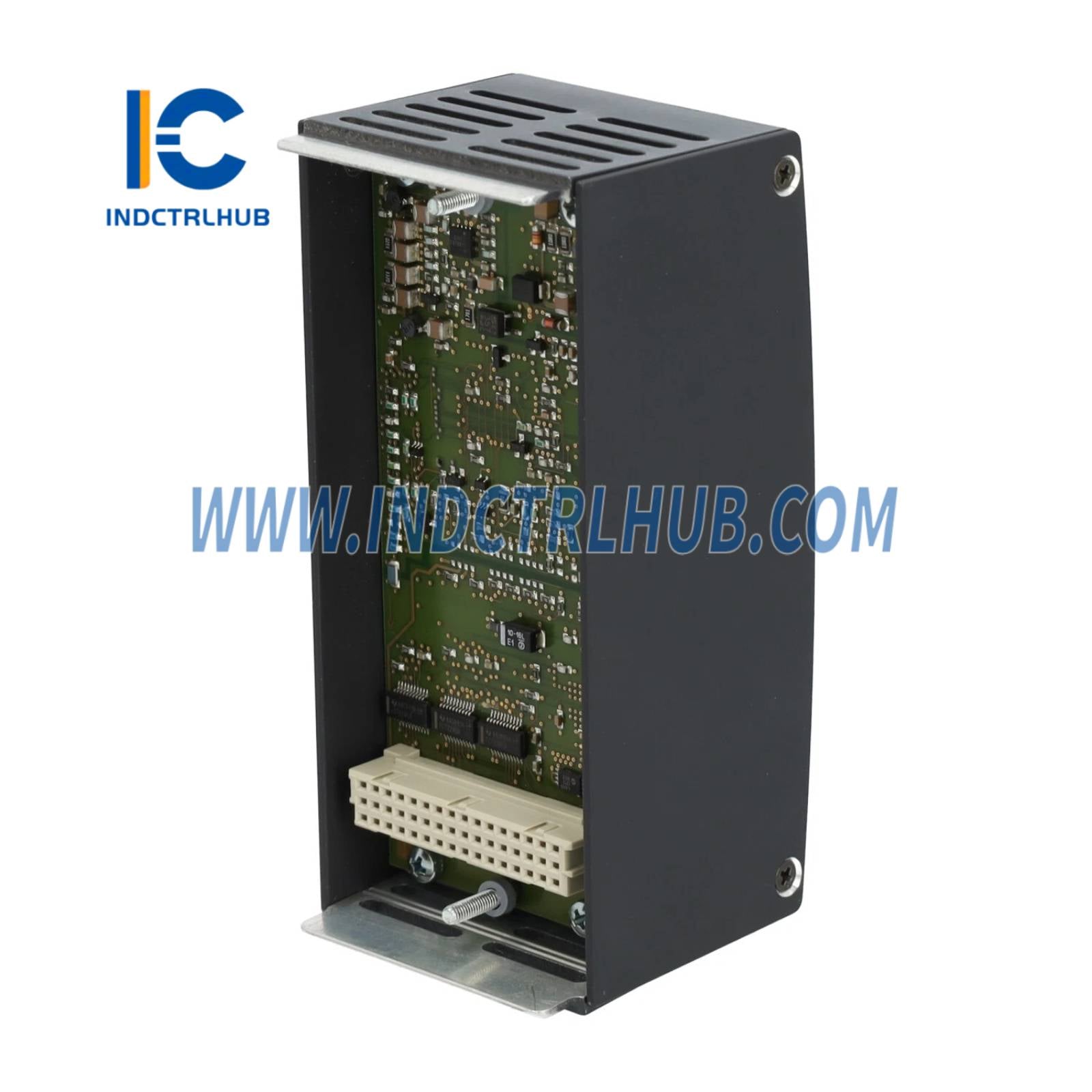

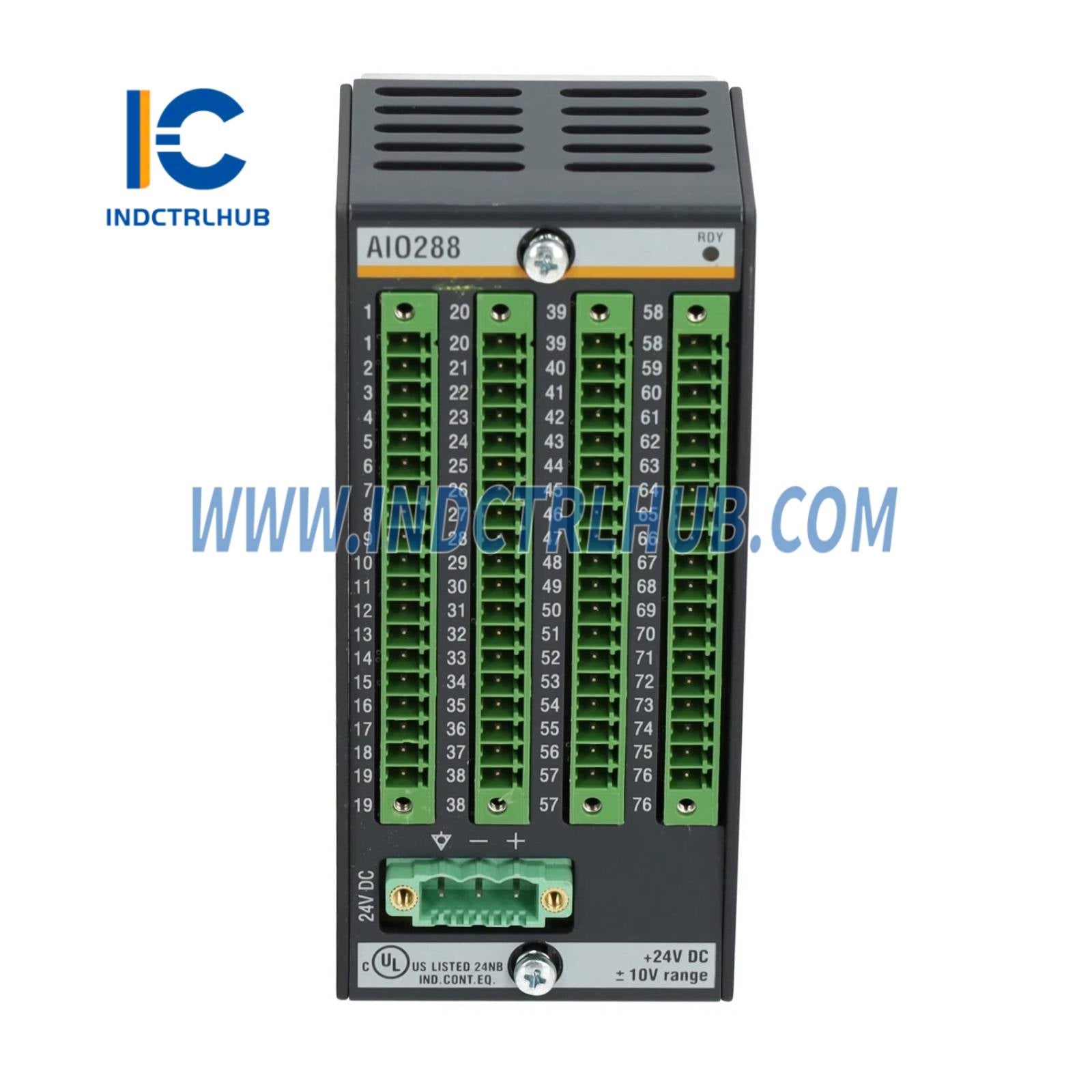

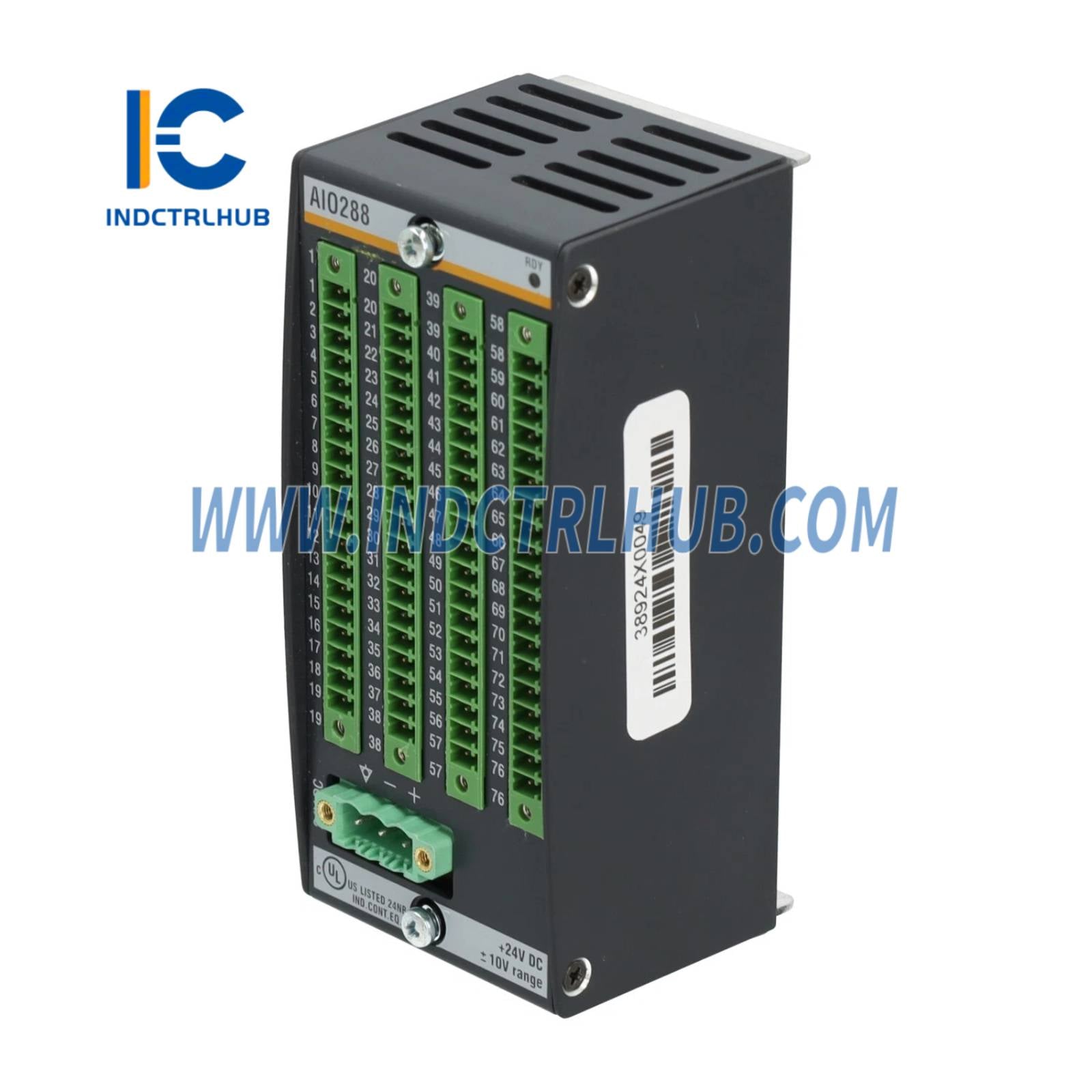

Bachmann AIO288/3 Analoog Invoer/Uitvoer Module

Vervaardiger

BACHMANN

Model/Deelnommer

AIO288/3

Beskrywing

Analoog Invoer/Uitvoer Module met 8 AI en 8 AO kanale

Kanale

8

Invoer tipes

Spanning (±1 V, ±10 V), Stroom (0–20 mA), Temperatuur (Pt100/Pt1000)

Ingang Weerstand

> 100 kΩ (spanning), 243 Ω (stroom)

Resolusie

14-bit

Nauwkeurigheid @ 25 °C

±0.05 % (spanning), ±0.1 % (stroom), ±0.1 % van reeks (temperatuur)

Gemeen-Modus Spanning

Max. ±1 V

Gemeen-Modus Verwerping

> 60 dB

Monstertyd

200 µs

Afknipsfrekwensie (-3 dB)

1.5 kHz

Maks Insetstroom

35 mA (vernietigingsgrens)

Pt100/Pt1000 Ondersteuning

Max. 4 sensors; 2-draad of 4-draad

Temperatuurbereik

-100 °C tot +500 °C

Temperatuur LSB

0.1 K

Kanale

8

Uitsetspanning

±10 V

Resolusie

14-bit

Nauwkeurigheid @ 25 °C

Max. ±0.025 % van reeks

Steltyd

Max. 400 µs

Gemeen-Modus Spanning

Max. ±1 V

Gemeen-Modus Verwerping

> 60 dB

Verversingsiklus Tyd

200 µs

Kanale

Maks. 4

Uitsetspanningreeks

±10 V

Maksimum las

40 mA

Spanningsfout @ 25 °C

Max. ±100 mV

Oorlading Opsporing

Ja

Eksterne Voorsieningsspanning

18 V DC tot 34 V DC

Galvaniese Isolasie

500 V (stelsel isolasie)

Ingang Spanning Monitering

Ondersteun

Bedryfstemperatuur

-30 °C tot +60 °C

Bergingstemperatuur

-40 °C tot +85 °C

Relatiewe Vogtigheid (Bedryf)

5 % tot 95 % (met/sonder kondensasie)

Relatiewe Vogtigheid (Berging)

5 % tot 95 % met kondensasie

Vervuilingsgraad

2 (IEC 60664-1)

Algemeen

CE, UKCA, cULus

Mariene

ABS, BV, DNV, KR, LR, NK, RINA
