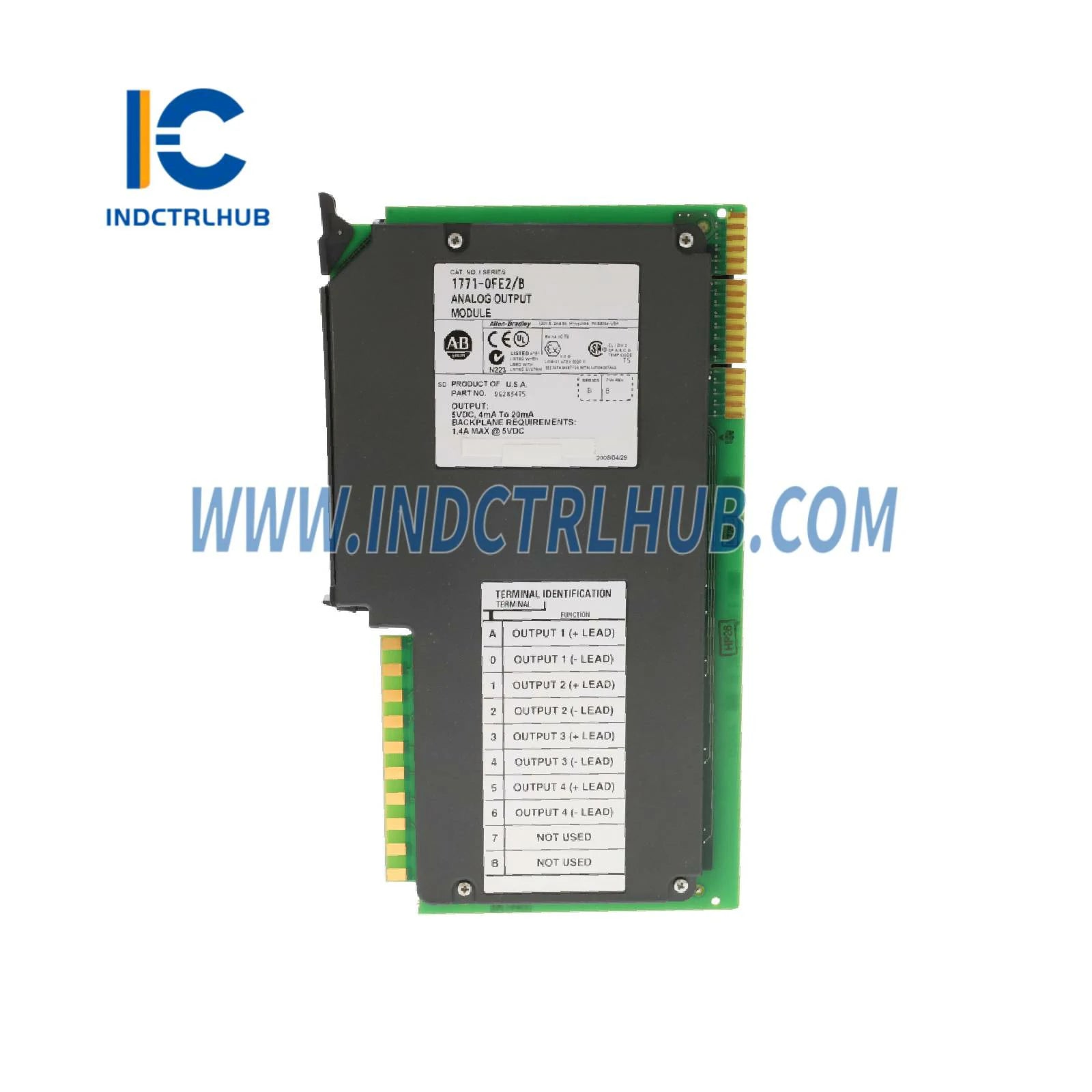

Product Description
Produkbesonderhede
Vervaardiger: Allen-Bradley
Model/Deelnommer: 1771-OFE2
Beskrywing: Analoog Uitsetmodule
Spesifikasies
|
Attribuut |
Waarde |
|---|---|
|
Uitsette per Module |
4 Individueel Geïsoleer |
|
Moduleligging |
Bulletin 1771 I/O Chassis - Een Sleuf |
|
Uitsetspanning Reekse (Nominaal) |
+1 tot +5V DC -10 tot +10V DC 0 tot +10V DC |
|
Uitsetstroom (Max) |
10mA per kanaal in spanningsmodus (1771-OFE1) |
|
Uitsetstroomreekse (Nominaal) |
+4 tot +20mA (1771-OFE2) 0 tot +50mA (1771-OFE3) |
|
Digitale Resolusie |
12-bit binêr (1 deel in 4095) |
|
Uitsetkapasitansie |
0.01µF (Spanningsuitsette) 0.022µF (Stroomuitsette) |
|
Uitset Impedansie |
<0.25Ω vir spanningsuitsette (exklusief kontakbedradingweerstand) >1.5MΩ vir stroomuitsette |
|
Maksimum Lusimpedans in Stroommodus |
1200Ω (1771-OFE2) 400Ω (1771-OFE3) |
|
Uitset oorlaaibeskermer |
Alle uitsette beskerm teen kortsluitladingstoestande (maksimum 1 minuut) |
|
Isolasie |
1000V RMS tussen uitsetkanale Getoets by 1500V (oorgang) tussen uitsetkring en beheerslogika (stelselkant) |
|
D/A Omskakelaar Steltyd |
0.8 ms maksimum vir weerstandslading |
|
Interne skandeerspoed |
8.0 ms (BCD data en skaalverandering) 1.6 ms (binaire data en geen skaalverandering) |
|
Nauwkeurigheid (Ingesluit Lineêrheid, Wins, Verskuiwing @ 25°C) |
±0.1% van volle skaal ±1/2 LSD (BCD modus) ±1/2 LSB (Binaire modus) |
|
Temperatuurkoëffisiënt |
±50 ppm/°C van volle skaal bereik |
|
Omgewingsomstandighede |
Bedryfstemp: 0°C tot +60°C (32°F tot 140°F) Bergingstemp: -40°C tot +85°C (-40°F tot 185°F) Vogtigheid: 5% tot 95% (Nie-kondenseerbaar) |
|
Veld Draadarm |
Katalogus Nr. 1771-WC |
|
Veldbedrading Arm Skroef Draaimoment |
7-9 pond-duim (0.6-1.1 Nm) |
