Product Description

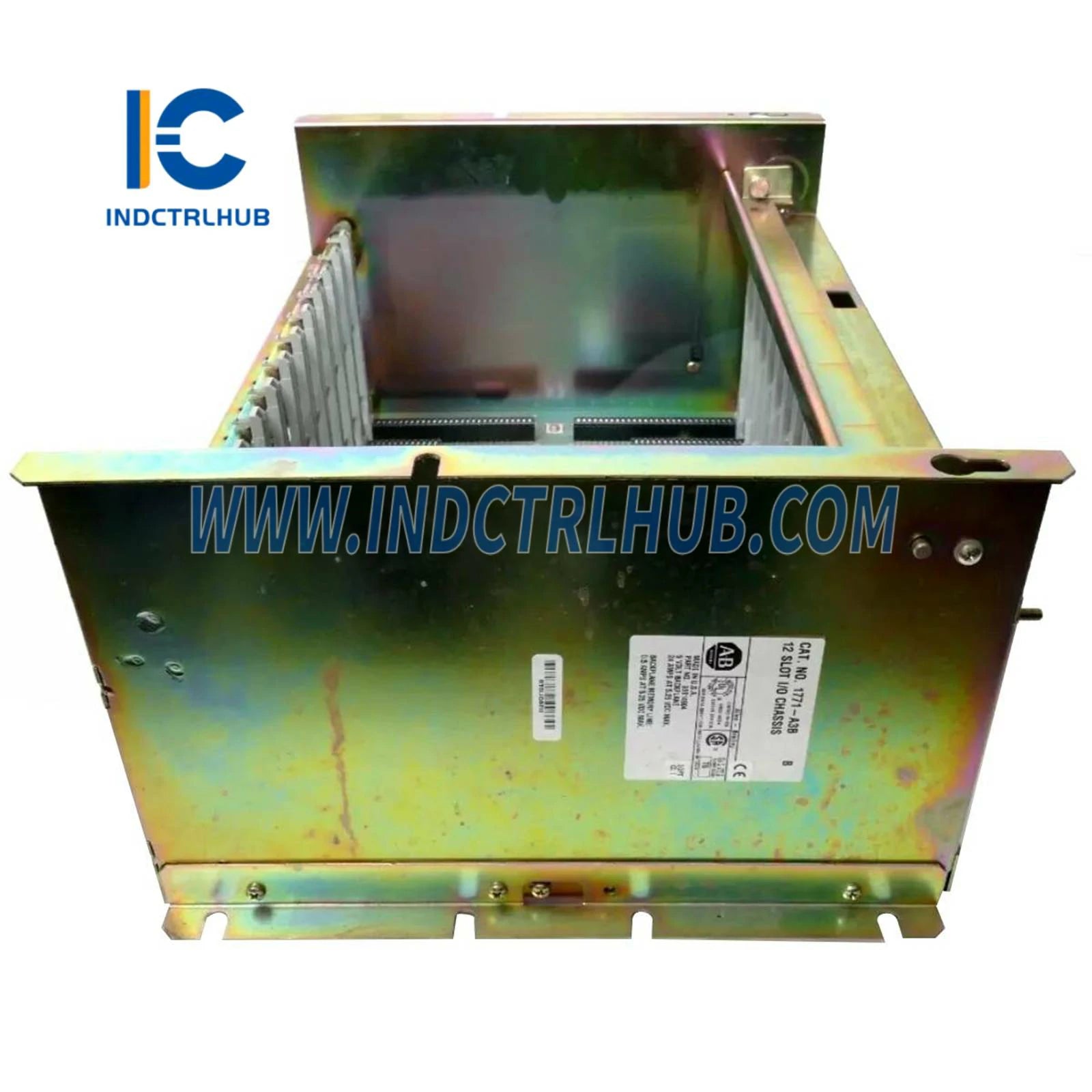

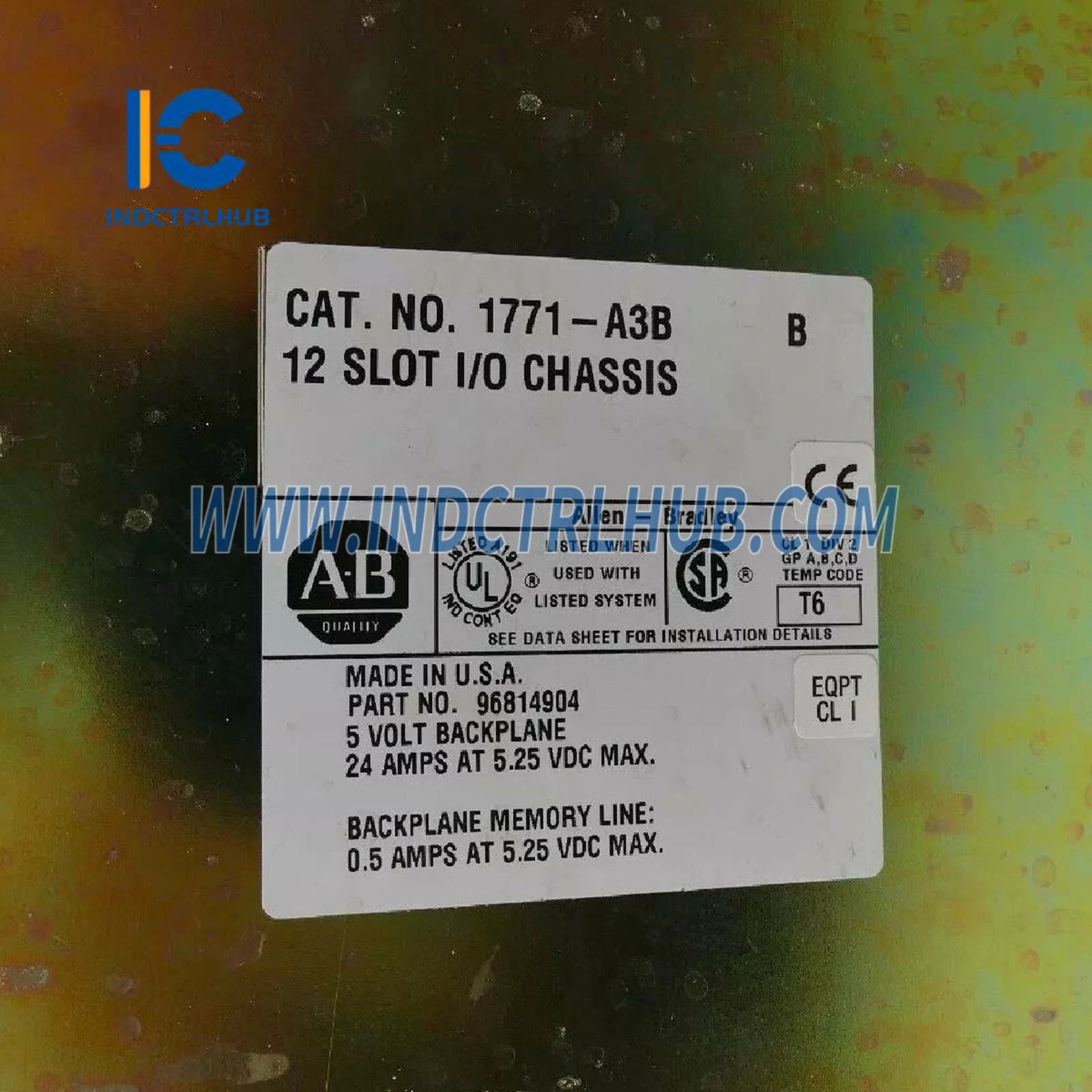

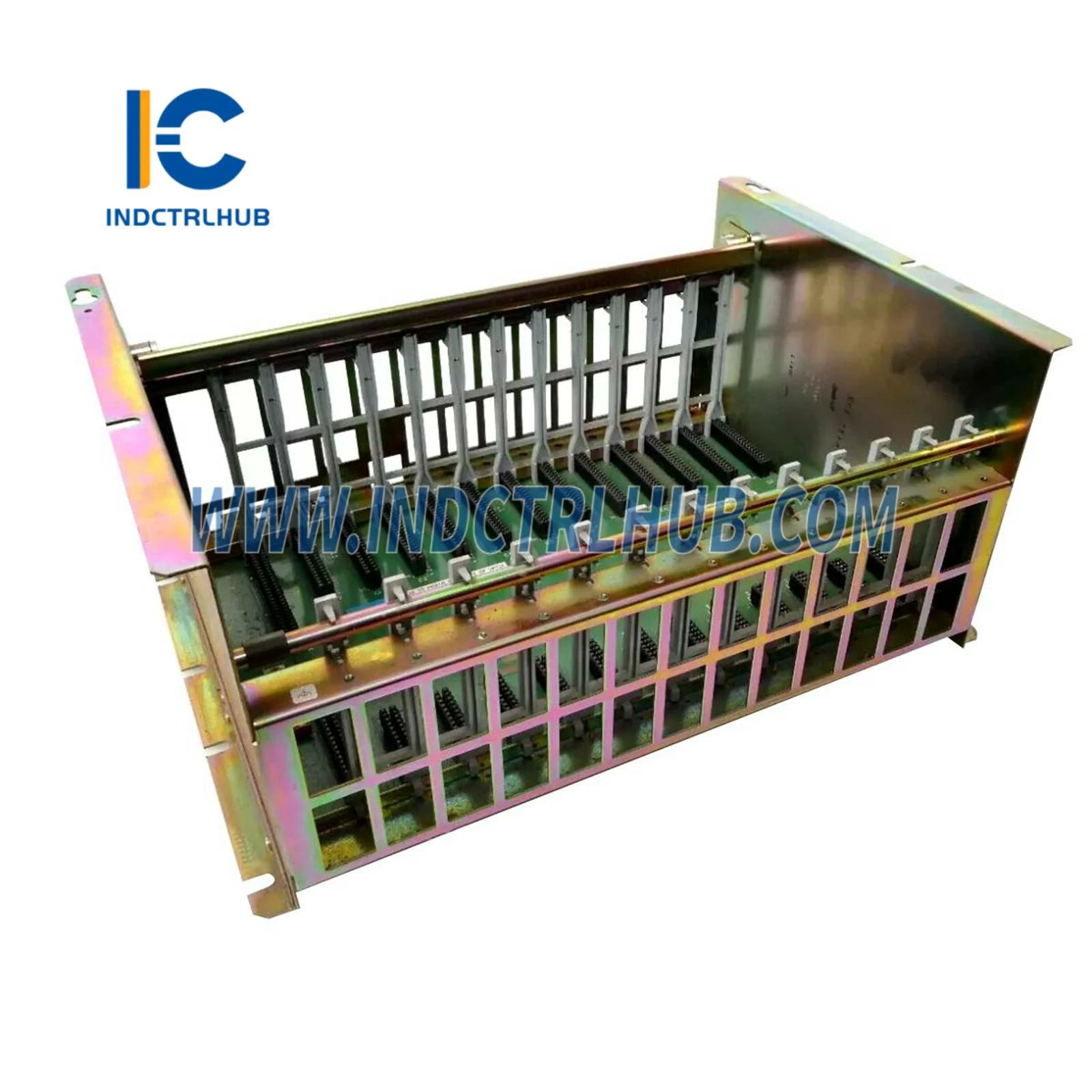

Allen-Bradley 1771-A3B In- en Uitset Chassis
Die Allen-Bradley 1771-A3B is 'n 12-slot I/O-chassis ontwerp om 1771-reeks I/O-modules vir PLC-5-stelsels te huisves. Dit bied betroubare kommunikasie en kragverspreiding vir gekoppelde modules.
Tegniese Spesifikasies
Chassis- & Module-verenigbaarheid
| Attribuut | Spesifikasie |
|---|---|
| Module Kompatibiliteit | 1771 I/O-modules |
| Aantal gleuwe | 12 |
| Monteeropsies | 19-duim rakmontering of agterpaneelmontering |
| Afmetings (H x B x D) | 339 x 484 x 217 mm (13.53 x 19.0 x 8.5 in) |
| Gewig | 8.7 kg (19.1 lb) |
Kommunikasie & Krag
| Attribuut | Spesifikasie |
|---|---|
| Moduleligging | 1771 I/O-chassis, heel linkerkant slot |
| Chassisafstand |
2500 ft @ 230.4K Baud 5000 ft @ 115.2K Baud 10,000 ft @ 57.6K Baud |
| Verbindingskabel | 1770-CD |
| Kragverspreiding | 5 Watt |
| Termiese dissipasie | 17.06 BTU/hr |
| Backplane-stroom | 1.0A @ 5V |
| Sleuteling |
Upper Connector: Between 54 and 56 Lower Connector: Between 16 and 18 |
Omgewingsomstandighede
| Attribuut | Spesifikasie |
|---|---|
| Bedryfstemperatuur | 0 tot 60°C (32 tot 140°F) |
| Bergingstemperatuur | -40 tot 85°C (-40 tot 185°F) |
| Relatiewe Vogtigheid | 5% tot 95% (nie-kondenseer) |
Veldbedrading & Sertifisering
| Attribuut | Spesifikasie |
|---|---|
| Veld Draadarm | Kat. Nr. 1771-WB |
| Veldbedrading Arm Skroef Draaimoment | 7-9 pond-duim |
| Leier Grootte | 20 AWG (0.5mm²) gestrande koper, 1 draad per terminaal |
| Afstandsbediening I/O Kabel | Blou kabel (deur gebruiker verskaf) |
| Rak Herbegin Skakelaar | 8252-A-B Deel Nr. 740018-2315052-A-B Kat. Nr. 1770-XT |
| Terminering Weerstand | 20 AWG (0.5mm²) met 3/64" (1.2mm) isolasie maks |
