Product Description
Produkbesonderhede
|
Vervaardiger |
Allen-Bradley |
|---|---|
|
Model-/Onderdelnommer |

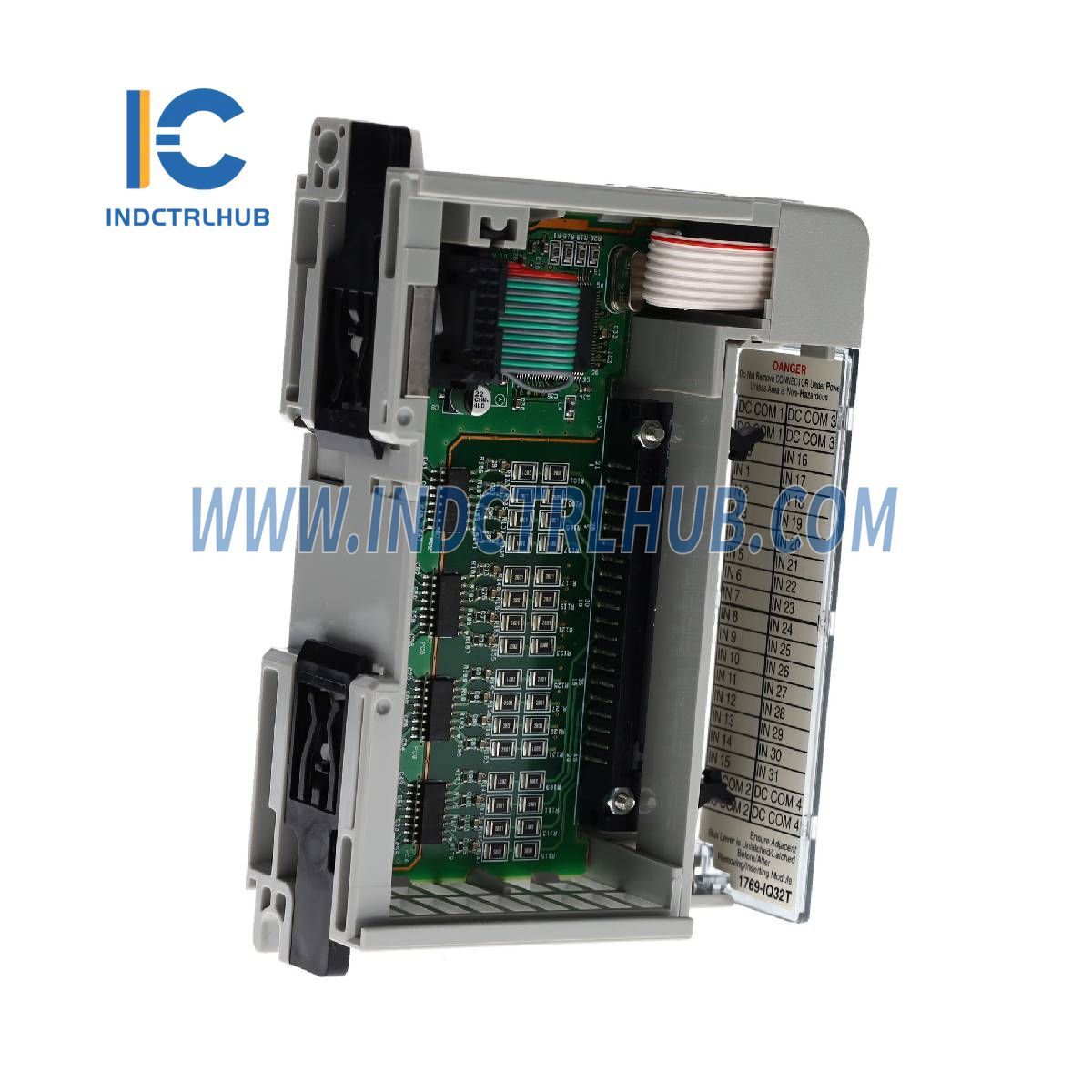

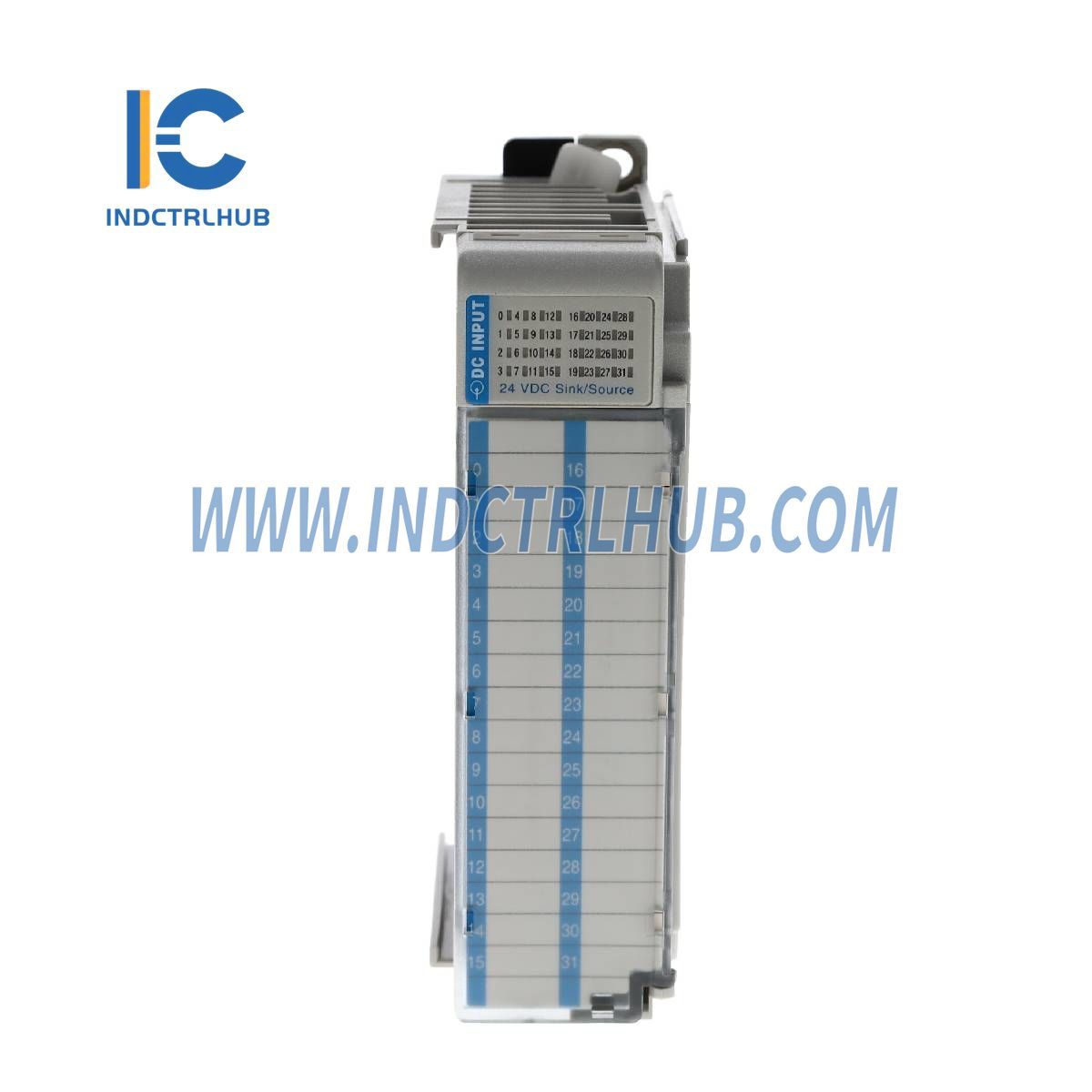

1769-IQ32/T |
|
Beskrywing |
Kompakte 32-punt 24V DC Sink/Source Insetmodule |
Invoer Spesifikasies
|
Attribuut |
Spesifikasie |
|---|---|
|
Spanningskategorie |
24V DC (sink/bron) |
|
Bedryfsspanningsreeks |
10 tot 30V DC by 30°C (86°F) / 10 tot 26.4V DC by 60°C (140°F) |
|
Aantal Insette |
32 |
|
Bus Stroom Trek (maks.) |
170 mA by 5V DC (0.85W) |
|
Hitte Afvoer |
4.6 W (Totale watt met alle punte geaktiveer) |
|
Seinvertraging (maks.) |
Aanskakelvertraag: 8.0 ms, Afskakelvertraag: 8.0 ms |
|
Afgeskakelde Spanning (maks.) |
5V Gelykstroom |
|
Afgeskakelde Stroom (maks.) |
1.5 mA |
|
Aangeskakelde Spanning (min.) |
10V Gelykstroom |
|
Aangeskakelde Stroom (min.) |
2.0 mA |
|
Instroomstroom (maks.) |
250 mA |
|
Nominale Impedansie |
5.2 kΩ by 24V DC, 6.1 kΩ by 30V DC |
|
IEC Invoer Kompatibiliteit |
Tipe 1+ |
|
Kragbron Afstandgradering |
8 modules (Maksimum afstand van kragtoevoer/beheerder) |
|
Insetpunt na Bus (Kompakte Bus) Isolasie |
1200V AC vir 1 sek. of 1697V DC vir 1 sek. |
|
Werks Spanning |
75V DC (IEC Klas 2 versterkte isolasie) |
|
Geïsoleerde Groepe |
Groep 1: Insette 0-7, Groep 2: Insette 8-15, Groep 3: Insette 16-23, Groep 4: Insette 24-31 |
|
Invoer Groep na Invoer Groep Isolasie |
1200V AC vir 1 sek. of 1697V DC vir 1 sek. |
|
Verskaffer I.D. Kode |
1 |
|
Produk Tipe Kode |
7 |
|
Produkkode |
68 |
