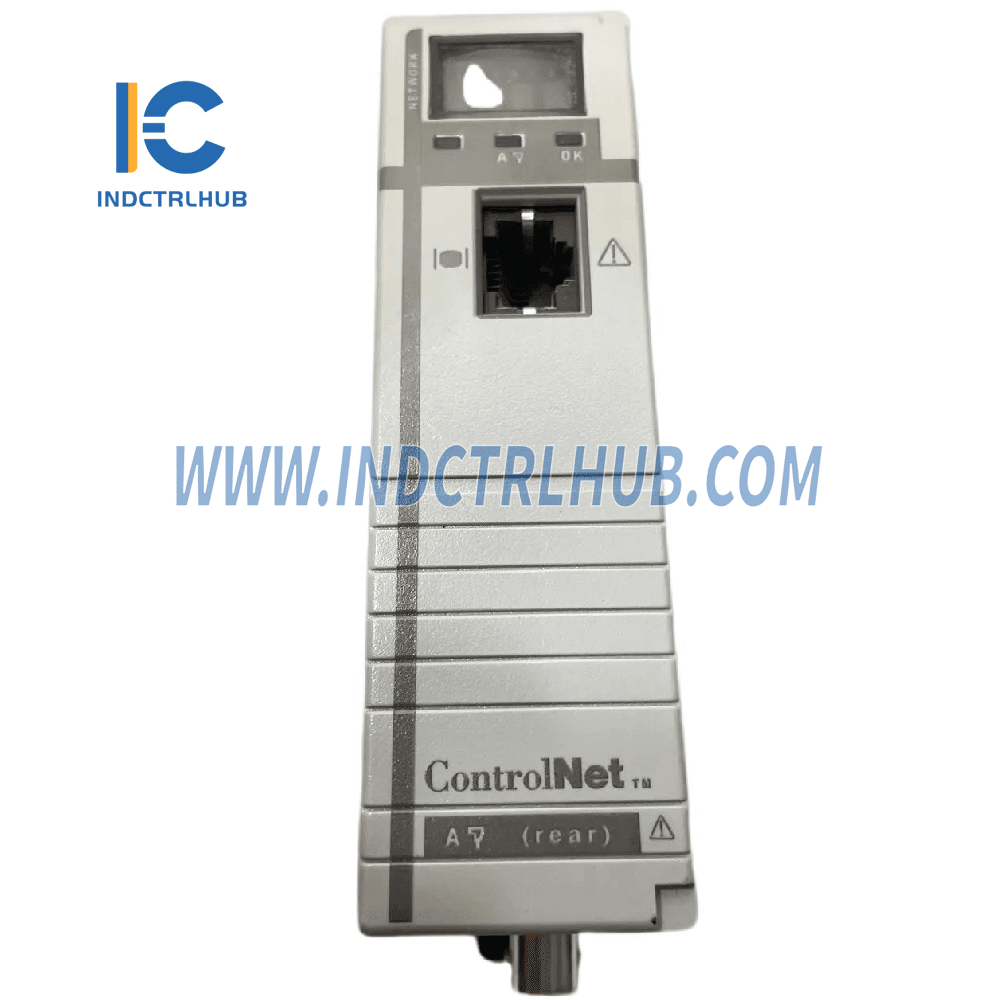

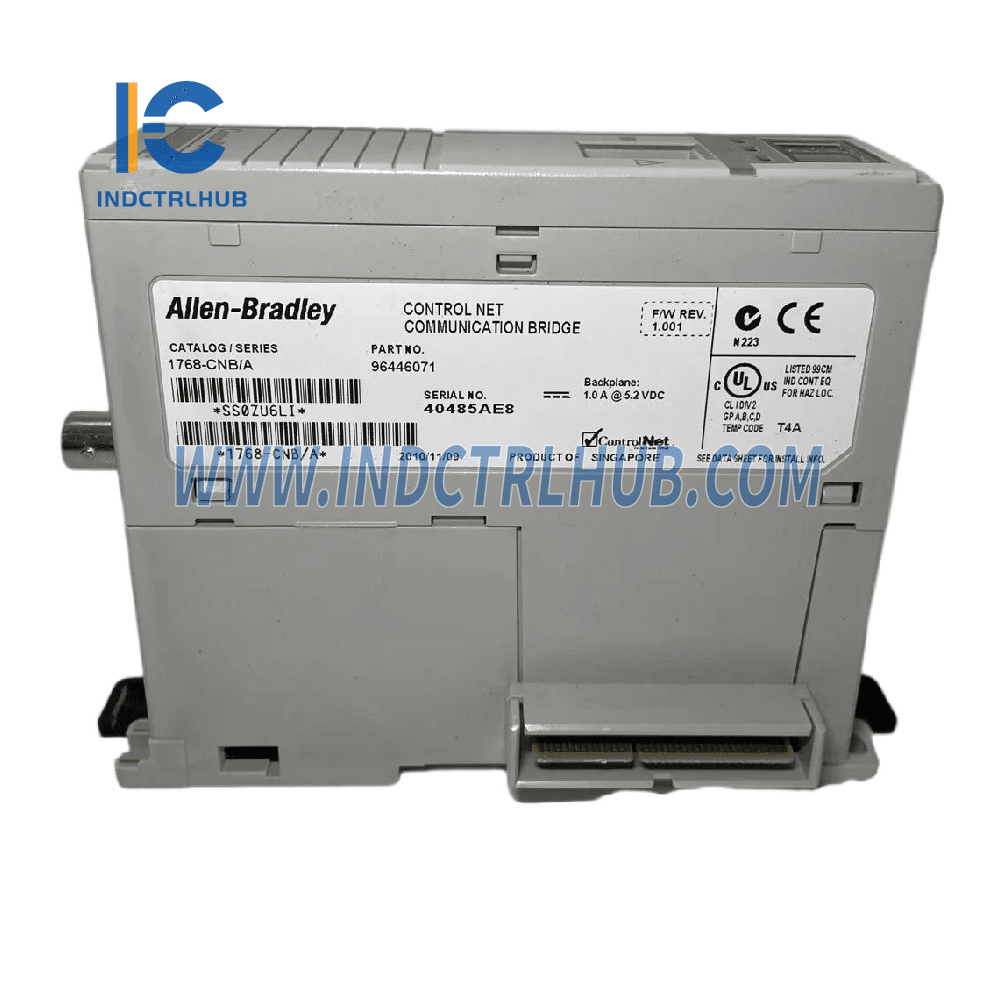

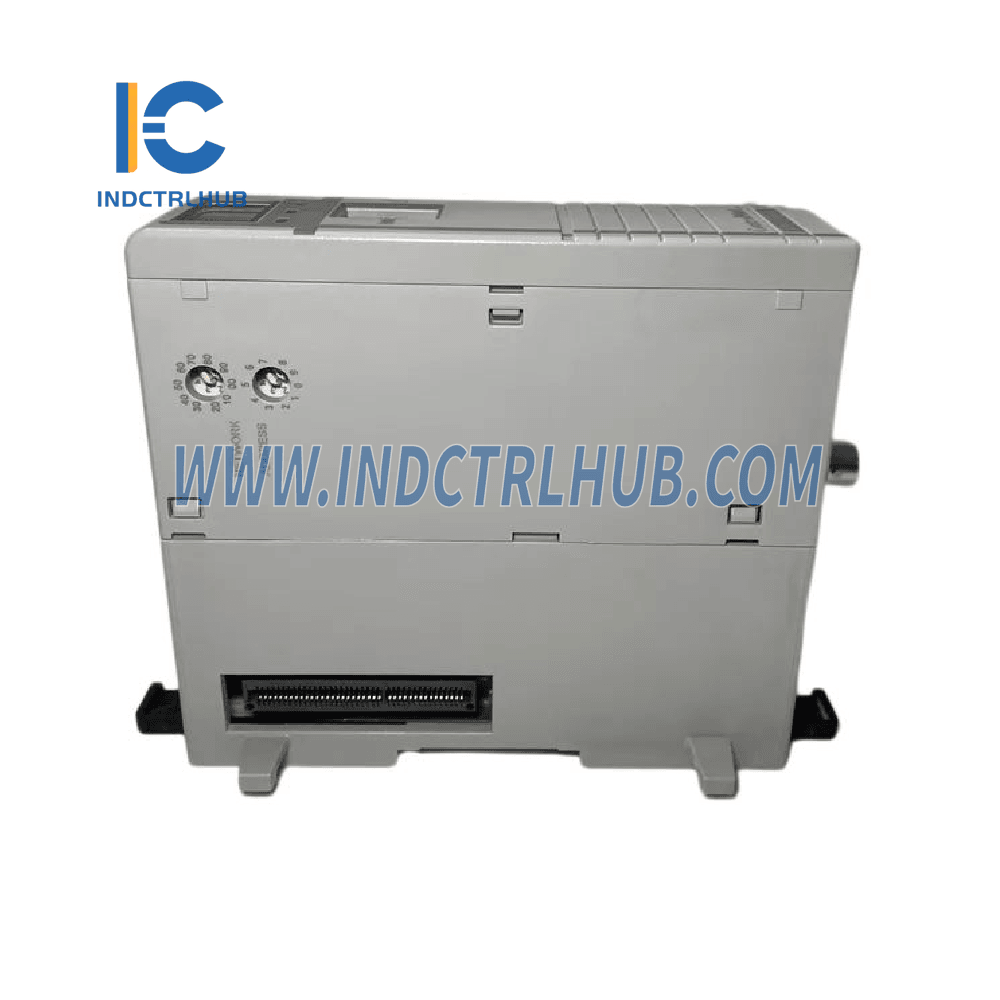

Produkbesonderhede: Allen-Bradley CompactLogix ControlNet-koppelvlakmodule (Model: 1768-CNB)
Algemene Oorsig
- Vervaardiger: Allen-Bradley
- Model/Deelnommer: 1768-CNB
- Besonderheid: Die CompactLogix ControlNet-koppelvlakmodule maak kommunikasie oor die ControlNet-netwerk moontlik. Dit is ontwerp vir gebruik met CompactLogix-beheerders, ondersteun tot 99 nodes en bied diagnostiek vir netwerkbestuur.
Spesifikasies
| Attribuut | Waarde |
|---|---|
| Toesteltipe | Kommunikasie-koppelvlak |
| Kommunikasie-koppelvlak tipe | Brug |
| Maksimum ondersteunde verbindings | 48 |
| Afmetings (H x B x D) | 132 x 56.7 x 105.1 mm (5.20 x 2.23 x 4.12 in.) |
| Monteringstipe | DIN-rail of paneelmontering |
| Monteerplek | 1768 ControlLogix-chassis (DIN-rail montering) |
| Monteergrootte | 35 x 7.5 mm of 35 x 15 mm (EN 50 022) |
| Monteerskroefdraaimoment | 1.16 Nm (10 lb-in), met M4 of #8 pankopskroewe |
| Gewig | 1768-CNB: 0.260 kg (0.57 lb) 1768-CNBR: 0.293 kg (0.64 lb) |
| Konnektore | 1 BNC vir nie-redundante media-operasie, 1 NAP (RJ45 8-pin) 2 BNC vir redundante media, 1 NAP (RJ45 8-pin) |
| Kabel | Vierlaag RG-6 koaksiale kabel |
| Bedradingskategorie | 2 (op kommunikasieporte) |
| Maksimum Aantal Nodes | 99 |
| Sleufwydte | 1, kan in gleuwe 1–4 gekoppel word |
| Backplane Stroom by 5 V | 1 A |
| Kragverbruik | 5.14 W |
| Kragverspreiding | 5.14 W |
| Termiese dissipasie | 17.5 BTU/uur |
| Isolasie (Deurlopende Spanning) | 30V (Getoets by 710V gelykstroom vir 60 s) |
| Noord-Amerikaanse Temperatuurkode | T4A |
| ControlNet Kommunikasiesnelheid | 5 Mbps |
| Diagnostiek | Ja |
Omgewingspesifikasies
| Attribuut | Waarde |
|---|---|
| Bedryfstemperatuur | 0…60 °C (32…140 °F) |
| Nie-bedryfstemperatuur | -40…85 °C (-40…185 °F) |
| Relatiewe Vogtigheid | 5…95% nie-kondenseerbaar |
| Trilling (Bedryfsmodus) | 5 g @ 10...500 Hz |
| Skok (Bedrywig) | 30 g piekversnelling |
| Skok (Nie-Bedrywig) | 50 g piekversnelling |
| Uitsendings | CISPR 11: Groep 1, Klas A |
| ESD Immuniteit | IEC 61000-4-2: 6 kV kontak, 8 kV lug |
| Gestraalde RF Immuniteit | IEC 61000-4-3: 10V/m (van 80 tot 2000 MHz) |
| EFT/B Immuniteit | IEC 61000-4-4: ±2 kV op kommunikasieporte |
| Oorgangs Skok Immuniteit | IEC 61000-4-5: ±2 kV op kommunikasieporte |
| Geleide RF Immuniteit | IEC 61000-4-6: 10V rms van 150 kHz tot 80 MHz |
| Omhulsel Tipe Gradering | Geen (oop-styl) |
Sleutel Kenmerke
- Hoë Netwerkvermoë: Ondersteun tot 99 nodes op die ControlNet-netwerk.
- Veeldoelige Montering: Kan op 'n DIN-rail of paneel binne 'n 1768 ControlLogix-chassis gemonteer word.
- Redundante Media-operasie: Sluit dubbele BNC-konnektore vir redundansie in.
- Wye Omgewingsverdraagsaamheid: Werk in temperature van 0°C tot 60°C (32°F tot 140°F), met skok- en vibrasieweerstand wat aan internasionale standaarde voldoen.
- Omvattende Diagnostiek: Verskaf gedetailleerde diagnostiese inligting vir doeltreffende netwerkfoutopsporing.
- Krageffensief: Verbruik slegs 5.14 W met lae termiese verspreiding (17.5 BTU/uur).
