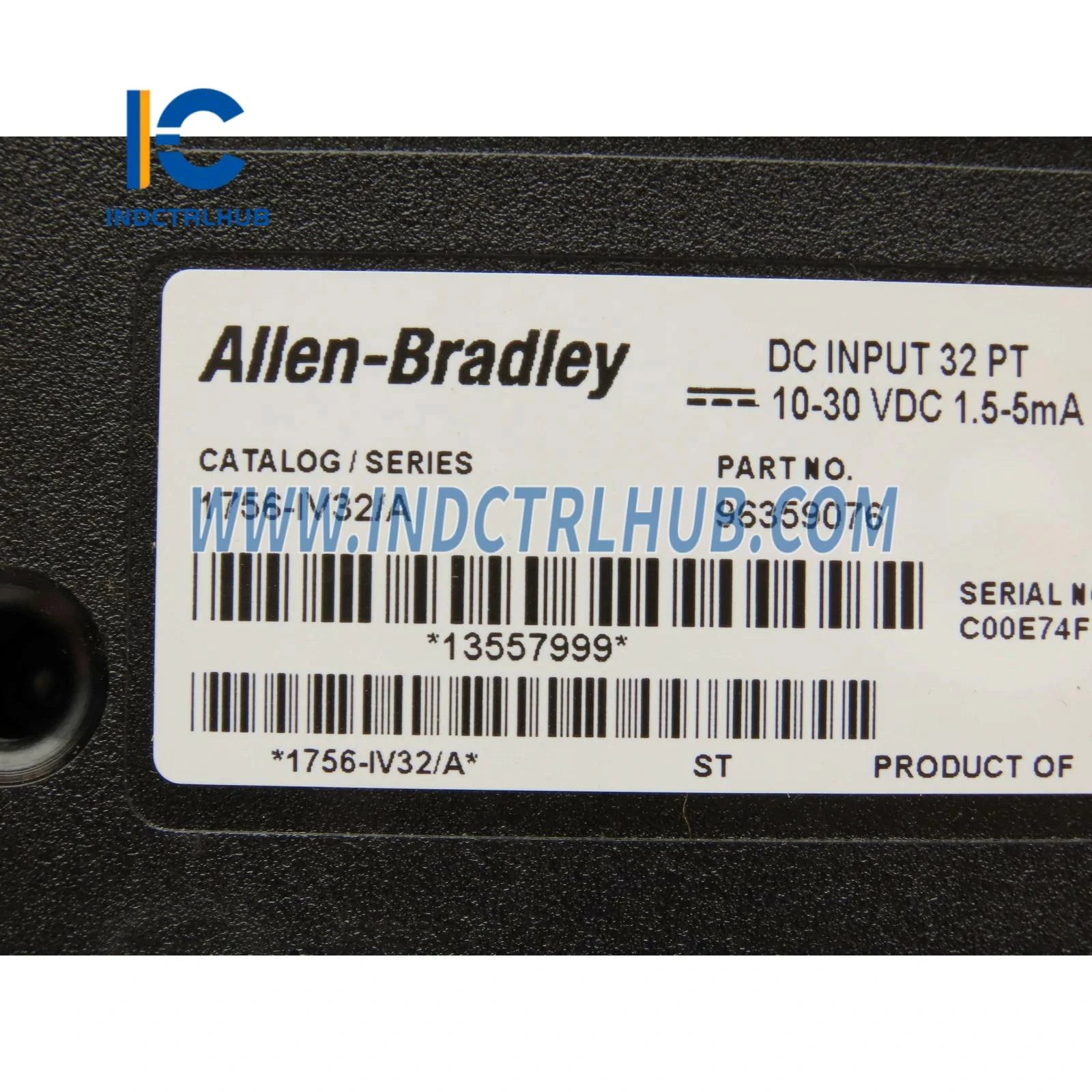

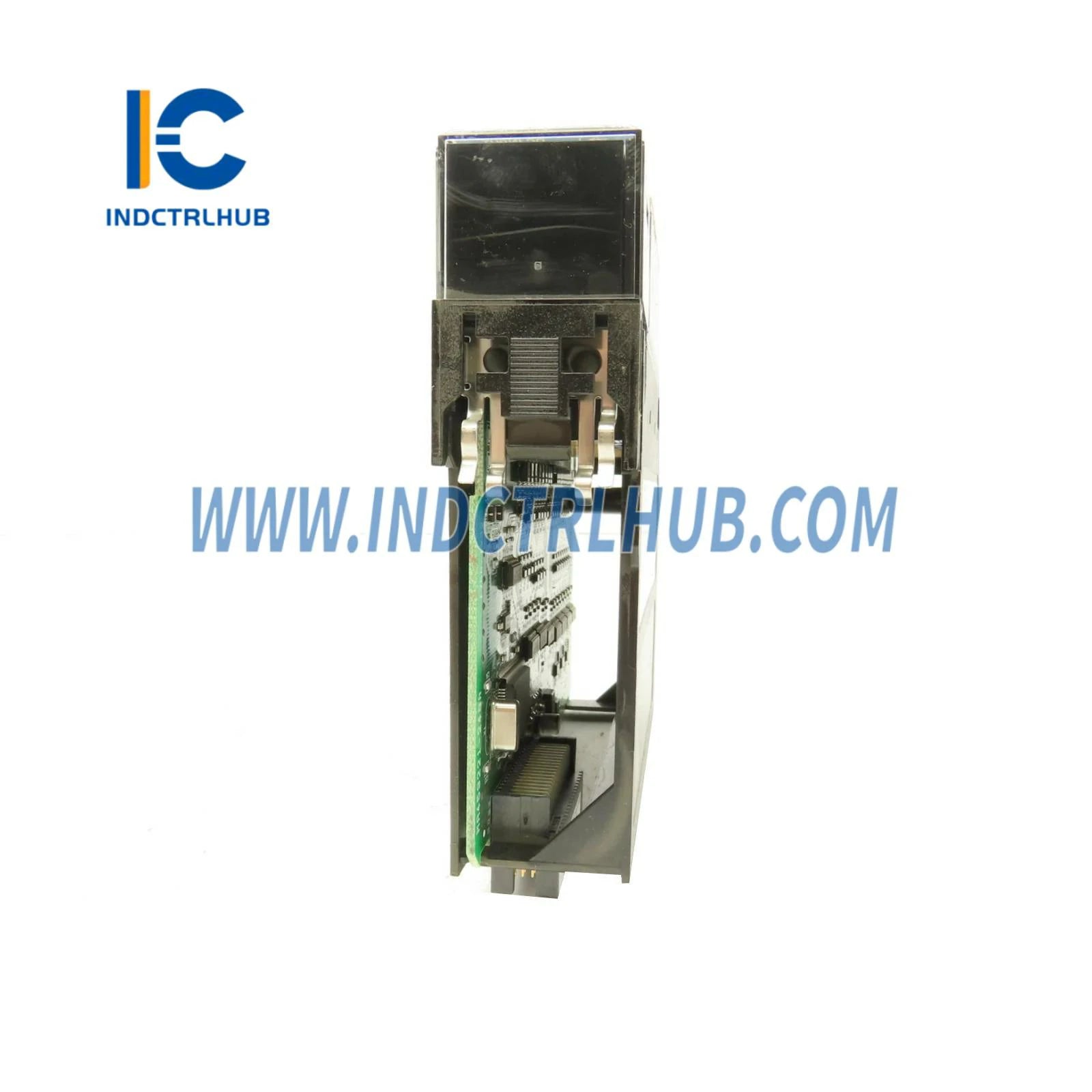

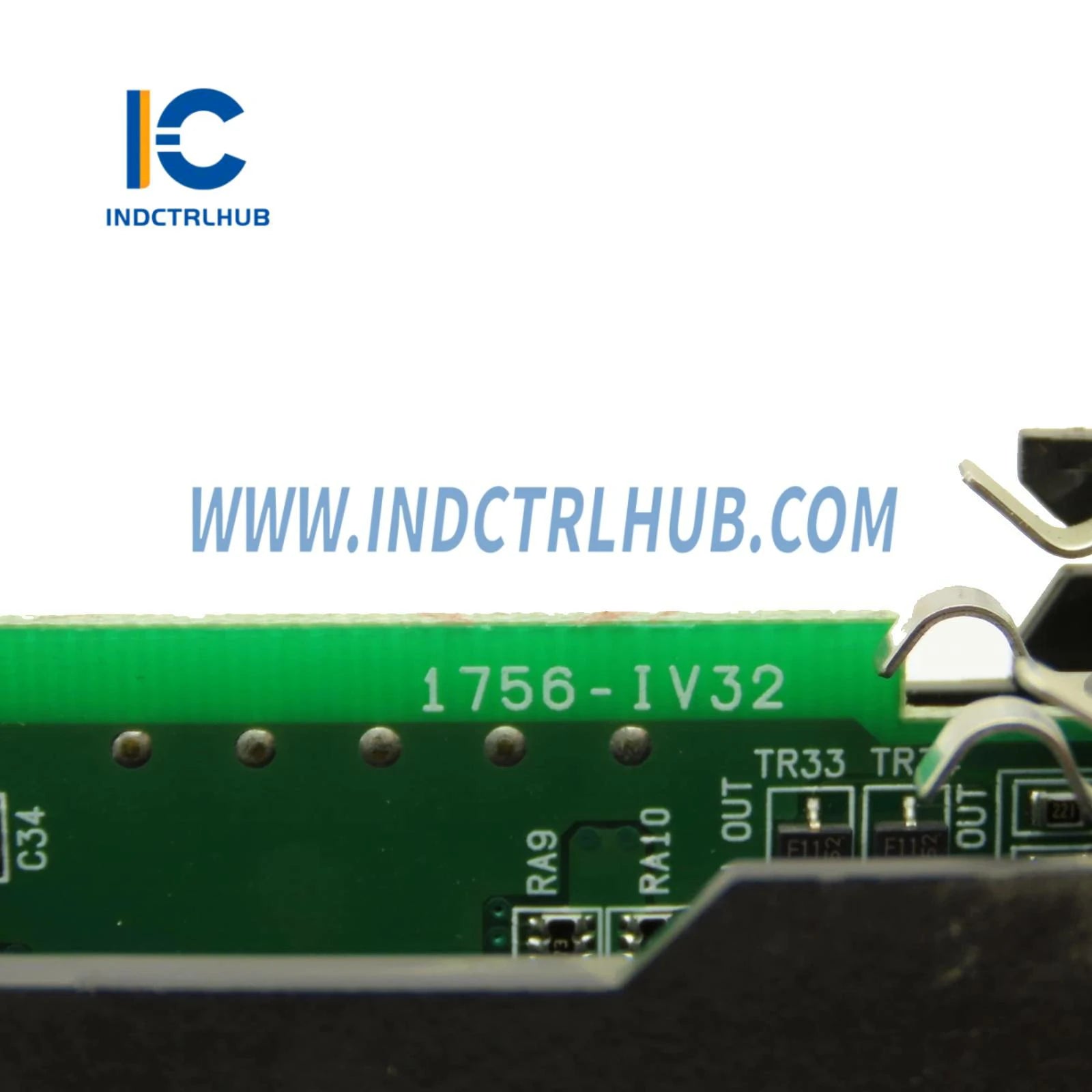

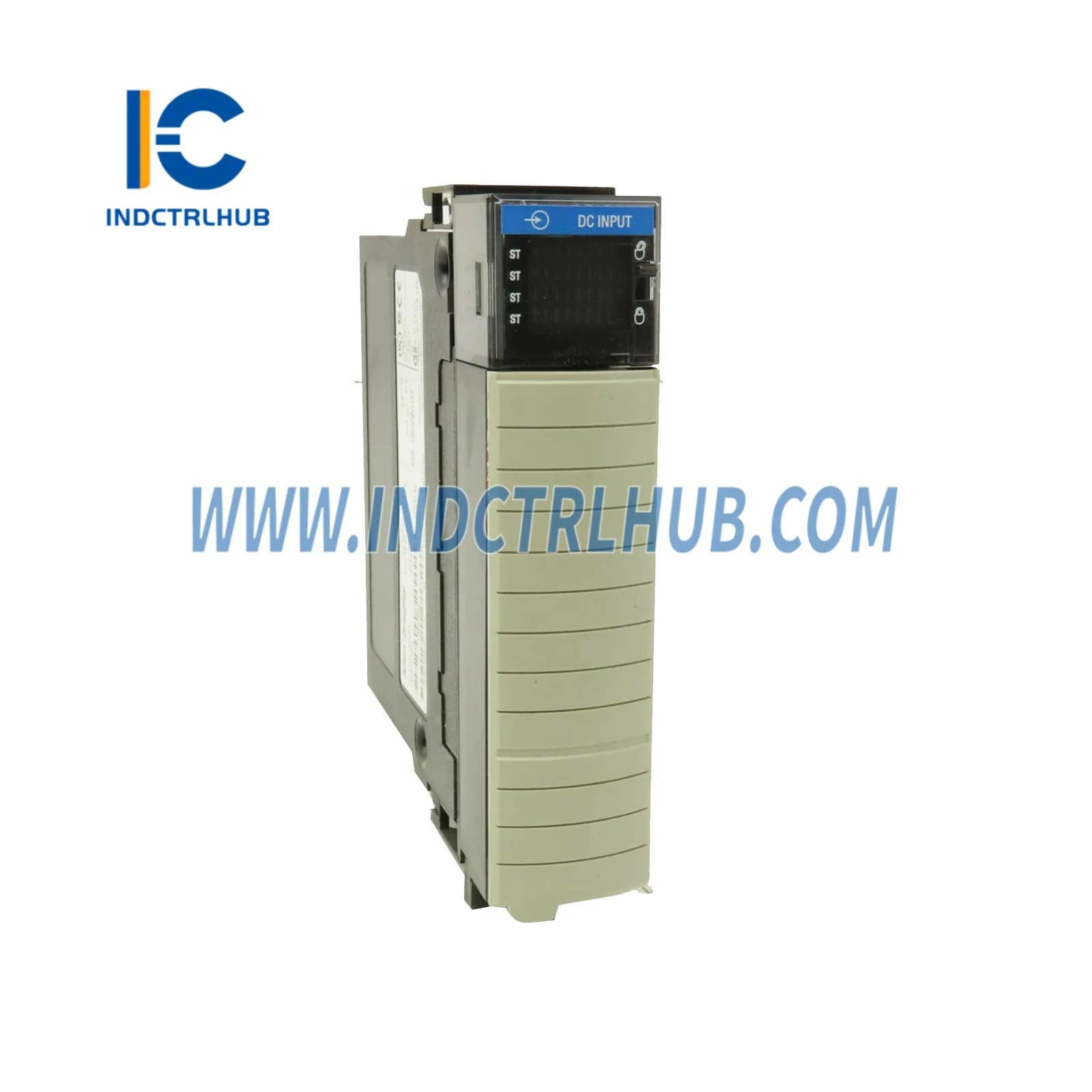

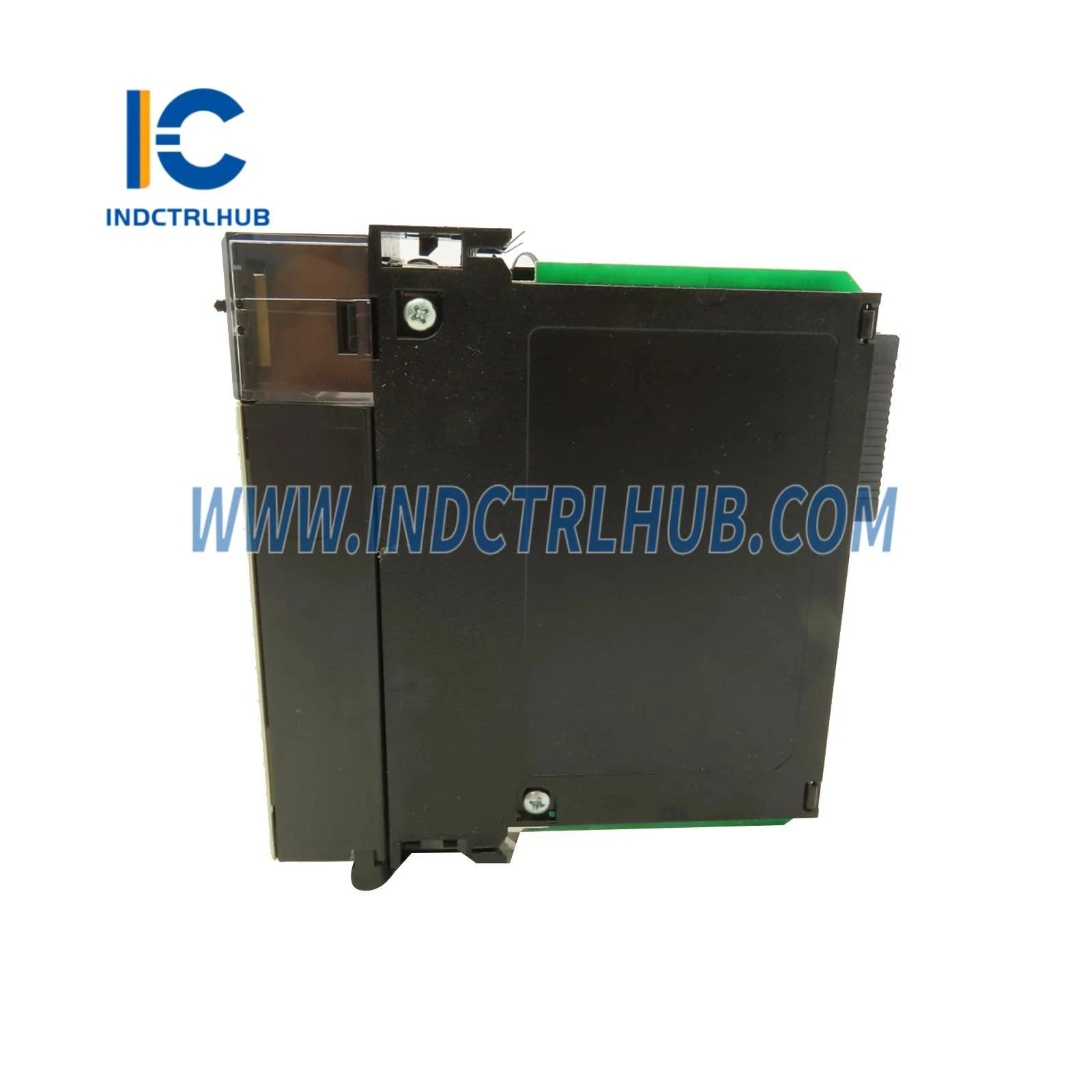

ALLEN BRADLEY 1756-IV32/A ControlLogix Gelykstroom Digitale Invoer Module
ALLEN BRADLEY 1756-IV32/A ControlLogix Gelykstroom Digitale Invoer Module
Manufacturer: ALLEN BRADLEY
Product No.: 1756-IV32/A
Condition:1000 in stock
Product Type: ControlLogix DC Digitale Invoer Module
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
Produk Oorsig
| Parameter | Besonderhede |
|---|---|
| Onderdeelnommer | 1756-IV32, Reeks A |
| Produknaam | ControlLogix DC Digitale Invoermodule |
| Toepassing | Digitale invoerverwerking vir industriële outomatisering |
| Kompatibiliteit | Kompatibel met ControlLogix-chassis |
| Funksie | Detecteer aan/af state vir DC-invoersignale in ControlLogix-stelsels |
Funksionele Spesifikasies
| Parameter | Besonderhede |
|---|---|
| Invoerkanale | 32 insette (2 groepe van 16, individueel geïsoleer) |
| Invoerspanning Reeks | 10_30 V DC |
| Nominale Invoerspanning | 24 V DC |
| Aan-State Spanning Reeks | 10_30 V DC |
| Af-State Spanning Reeks | 0_5 V DC |
| Aan-State Stroom | 2 mA @ 10 V DC, 6 mA @ 30 V DC |
| Af-State Stroom | Maximum 1.5 mA |
| Invoer Weerstand | 5.7 kΩ @ 30 V DC |
| Invoer Vertraagtyd | Programmeerbaar: 0.1_16 ms (aan na af), 0.1_16 ms (af na aan) |
| Dataformaat | Binêr |
| Kragverspreiding | 4.1 W maksimum @ 30 V DC |
| Termiese Verspreiding | 13.98 BTU/uur maksimum |
| Backplane Stroomlading | 100 mA @ 5.1 V DC, 2 mA @ 24 V DC |
| Isolasie | 250 V (deurlopend), basiese isolasietipe, insette na backplane, en tussen invoergroepe |
| Terminale Verbindings | 36-pin verwyderbare terminaleblok (RTB), 1756-TBCH of 1756-TBS6H |
| Draadgrootte | 0.2_2.5 mm² (22_14 AWG), soliede of gestrande koperdraad |
| Bedryfstemperatuur | 0°C tot 60°C (32°F tot 140°F) |
| Bergingstemperatuur | -40°C tot 85°C (-40°F tot 185°F) |
| Vogtigheid | 5% tot 95% (nie-kondenseer) |
| Vibrasie Toleransie | 2 G @ 10_500 Hz |
| Skok Toleransie | 30 G (bedryf), 50 G (nie-bedryf) |
| Afmetings | 145 mm x 35 mm x 140 mm (5.71 in x 1.38 in x 5.51 in) |
| Gewig | 0.4 kg (0.88 lb) |
| Standaard Nakoming | CE, UL, CSA (Klas I, Div 2, Groepe A, B, C, D), FM, RCM |
| Sertifiserings | TUV gesertifiseer vir funksionele veiligheid (SIL 2) |
Product Description
Produk Oorsig
| Parameter | Besonderhede |
|---|---|
| Onderdeelnommer | 1756-IV32, Reeks A |
| Produknaam | ControlLogix DC Digitale Invoermodule |
| Toepassing | Digitale invoerverwerking vir industriële outomatisering |
| Kompatibiliteit | Kompatibel met ControlLogix-chassis |
| Funksie | Detecteer aan/af state vir DC-invoersignale in ControlLogix-stelsels |
Funksionele Spesifikasies
| Parameter | Besonderhede |
|---|---|
| Invoerkanale | 32 insette (2 groepe van 16, individueel geïsoleer) |
| Invoerspanning Reeks | 10_30 V DC |
| Nominale Invoerspanning | 24 V DC |
| Aan-State Spanning Reeks | 10_30 V DC |
| Af-State Spanning Reeks | 0_5 V DC |
| Aan-State Stroom | 2 mA @ 10 V DC, 6 mA @ 30 V DC |
| Af-State Stroom | Maximum 1.5 mA |
| Invoer Weerstand | 5.7 kΩ @ 30 V DC |
| Invoer Vertraagtyd | Programmeerbaar: 0.1_16 ms (aan na af), 0.1_16 ms (af na aan) |
| Dataformaat | Binêr |
| Kragverspreiding | 4.1 W maksimum @ 30 V DC |
| Termiese Verspreiding | 13.98 BTU/uur maksimum |
| Backplane Stroomlading | 100 mA @ 5.1 V DC, 2 mA @ 24 V DC |
| Isolasie | 250 V (deurlopend), basiese isolasietipe, insette na backplane, en tussen invoergroepe |
| Terminale Verbindings | 36-pin verwyderbare terminaleblok (RTB), 1756-TBCH of 1756-TBS6H |
| Draadgrootte | 0.2_2.5 mm² (22_14 AWG), soliede of gestrande koperdraad |
| Bedryfstemperatuur | 0°C tot 60°C (32°F tot 140°F) |
| Bergingstemperatuur | -40°C tot 85°C (-40°F tot 185°F) |
| Vogtigheid | 5% tot 95% (nie-kondenseer) |
| Vibrasie Toleransie | 2 G @ 10_500 Hz |
| Skok Toleransie | 30 G (bedryf), 50 G (nie-bedryf) |
| Afmetings | 145 mm x 35 mm x 140 mm (5.71 in x 1.38 in x 5.51 in) |
| Gewig | 0.4 kg (0.88 lb) |
| Standaard Nakoming | CE, UL, CSA (Klas I, Div 2, Groepe A, B, C, D), FM, RCM |
| Sertifiserings | TUV gesertifiseer vir funksionele veiligheid (SIL 2) |
