Product Description
Produk Oorsig

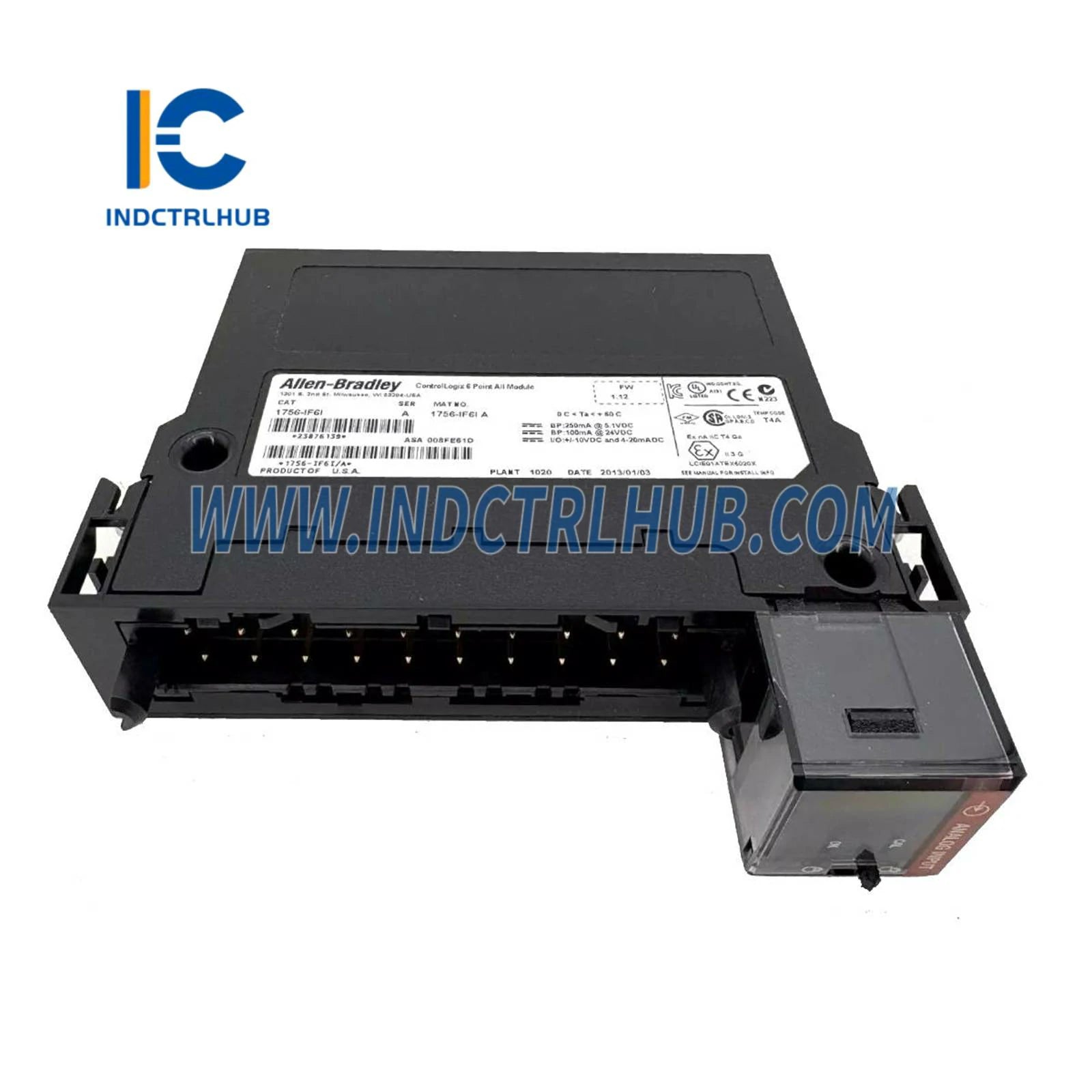

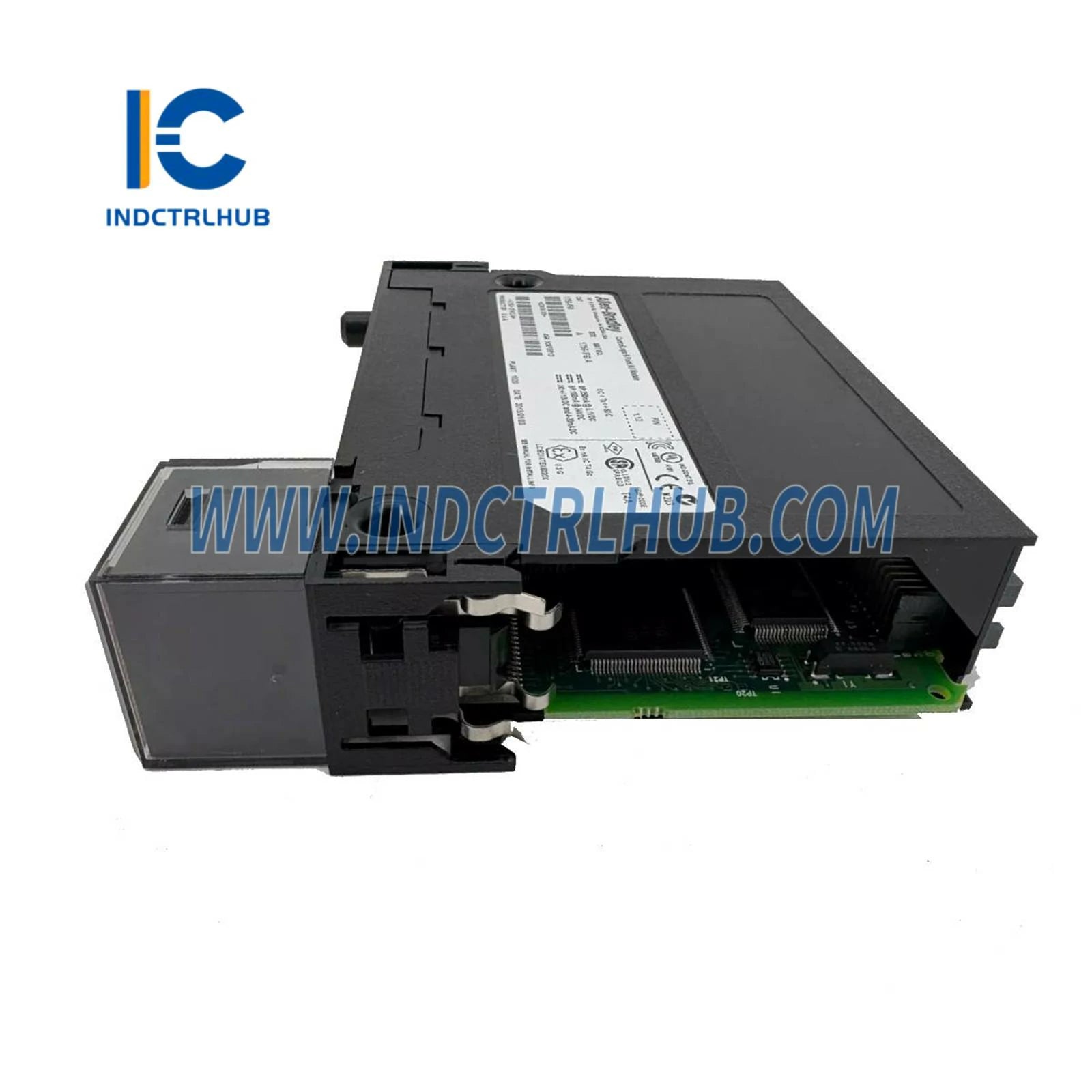

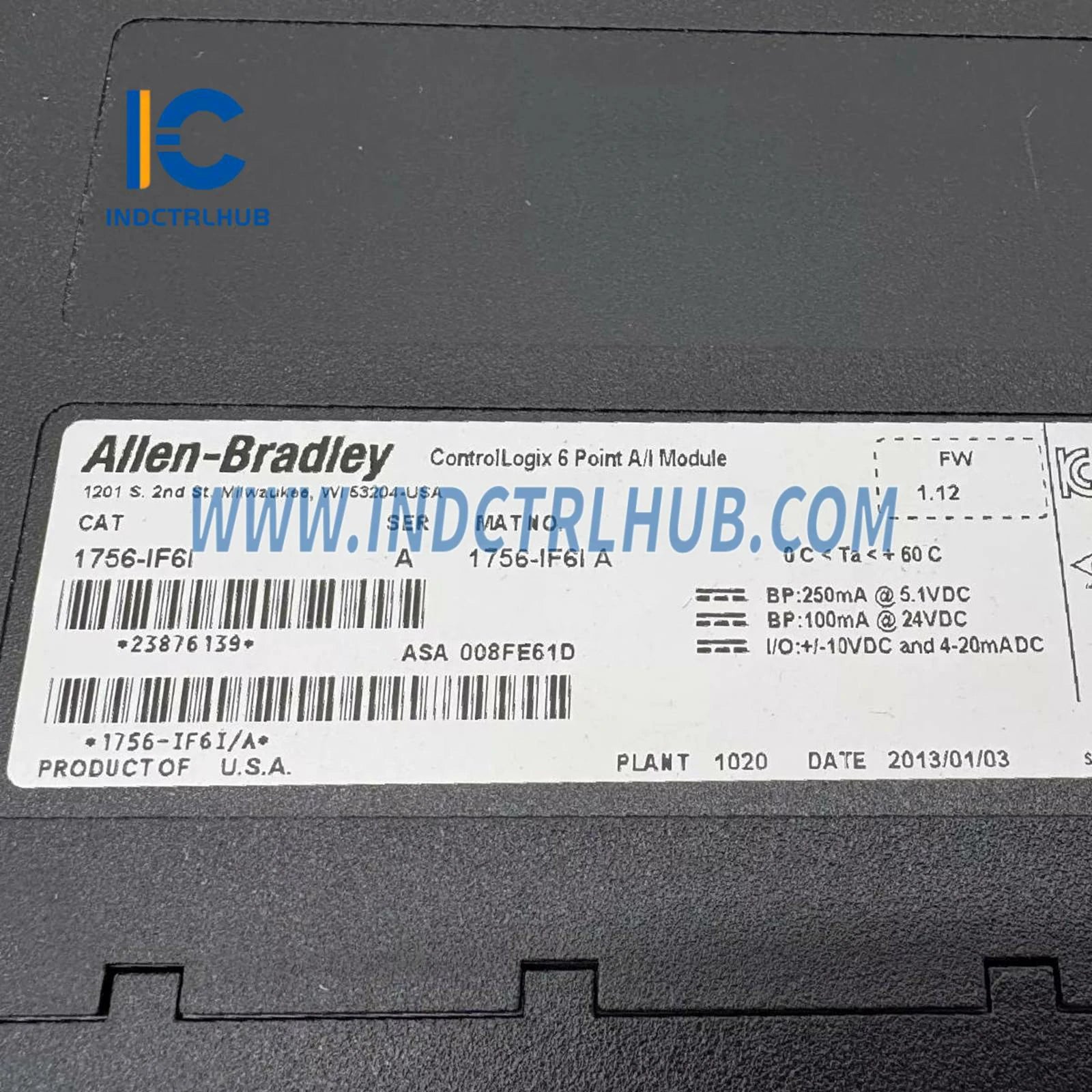

Die Allen-Bradley 1756-IF6I is 'n Geïsoleerde Analoog Invoer (A/I) Module ontwerp vir ControlLogix® stelsels. Dit bied ses individueel geïsoleerde kanale, wat hoë akkuraatheid en betroubaarheid in industriële outomatiserings toepassings verseker.
Tegniese Spesifikasies
Algemene Inligting
| Attribuut |
Waarde |
| Aantal Insette |
6 individueel geïsoleerde kanale |
| Moduleligging |
1756 ControlLogix Chassis |
| Backplane-stroom |
250mA @ 5.1V DC, 100mA @ 24V DC |
| Backplane Kragverbruik |
3.7W |
| Kragverspreiding |
3.7W (Spanningmodus), 4.3W (Stroommodus) |
| Termiese dissipasie |
12.62 BTU/uur (Spanning), 14.32 BTU/uur (Stroom) |
Invoer Spesifikasies
| Attribuut |
Waarde |
| Invoerreekse |
±10.5V, 0-10.5V, 0-5.25V, 0-21mA |
| Resolusie |
|
| ±10.5V Reeks |
343µV/telling |
| 0-10.5V Reeks |
171µV/telling |
| 0-5.25V Reeks |
86µV/telling |
| 0-21mA Reeks |
0.34µA/telling |
| Dataformaat |
2 se Komplement (Heelgetalmodus), IEEE 32-bit Drywende Kommapuntmodus |
| Invoer Impedansie |
>10MΩ (Spanning), 249Ω (Stroom) |
| Oorspanningsbeskerming |
120V AC/DC (Spanning), 8V AC/DC (Stroom) |
| Normale Modus Ruisonderdrukking |
60dB by 60Hz |
| Gemeenmodus Ruisonderdrukking |
120dB by 60Hz, 100dB by 50Hz |
| Kanaal Bandwydte |
15Hz (-3dB) |
| Vestigingstyd tot 5% FS |
<80ms |
Akkuraatheid & Kalibrasie
| Attribuut |
Waarde |
| Gekalibreerde Akkuraatheid (Tipies) |
0.05% van reeks |
| Gekalibreerde Akkuraatheid (Slegste Geval) |
0.1% van reeks |
| Kalibrasie-interval |
12 maande |
| Temperatuurdrift (Invoer Verskuiwing) |
2µV/°C |
| Winsdrift (Tipies) |
35 ppm/°C (Spanning), 45 ppm/°C (Stroom) |
| Winsdrift (Slegste Geval) |
80 ppm/°C (Spanning), 90 ppm/°C (Stroom) |
| Module Fout Oor Volle Temperatuurbereik |
0.54% van reeks |
Prestasie & Isolasie
| Attribuut |
Waarde |
| Minimum Module Skantyd |
25ms (Drywende Komma Modus), 10ms (Heelgetal Modus) |
| Isolasiespanning (Kanaal-tot-Kanaal & Gebruiker-tot-Stelsel) |
1700V Gelykstroom vir 1s (Gebaseer op 250V Wisselstroom) |
| Module Omskakelingsmetode |
Sigma-Delta |
Fisiese & Bedradingsvereistes
| Attribuut |
Waarde |
| RTB & Behuising |
20 Posissie RTB (1756-TBNH of TBSH) |
| Draadgrootte |
#22 tot #14 AWG (0.324 tot 2.08 mm²) gestrande |
| Skroefdraaimoment (RTB - NEMA) |
7-9 in-lbs (0.8-1Nm) |
Omgewingsbepalings
| Attribuut |
Waarde |
| Bedryfstemperatuur |
0°C tot 60°C (32°F tot 140°F) |
| Bergingstemperatuur |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatiewe Vogtigheid |
5% tot 95% nie-kondenseer |
| Vibrasie Weerstand |
2g @ 10-500Hz |
| Skokweerstand (Bedryfstyd) |
30g |
| Skokweerstand (Nie-bedryfsmodus) |
50g |
Sertifiserings & Nakoming
-
UL: UL Gelys Industriële Beheer Toerusting
-
CSA: CSA Gesertifiseer vir Prosesbeheer Toerusting
-
CE: Voldoen aan Europese EMC Riglyn
-
C-Tick: Voldoen aan Australiese Radiokommunikasiewet
-
Gevaarlike Ligging Graderings: CSA Gesertifiseer vir Klas I, Afdeling 2 Groep A, B, C, D
