Product Description

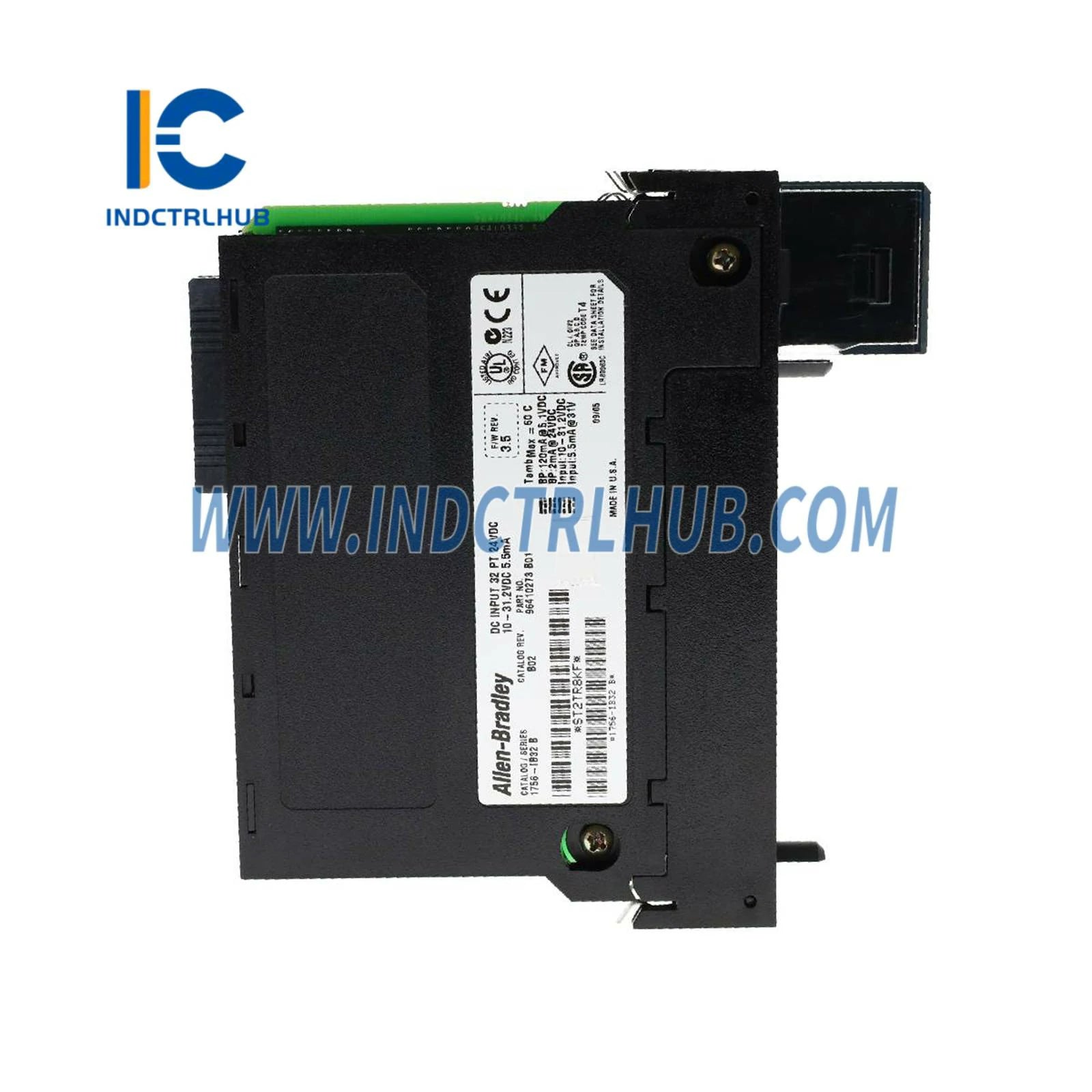

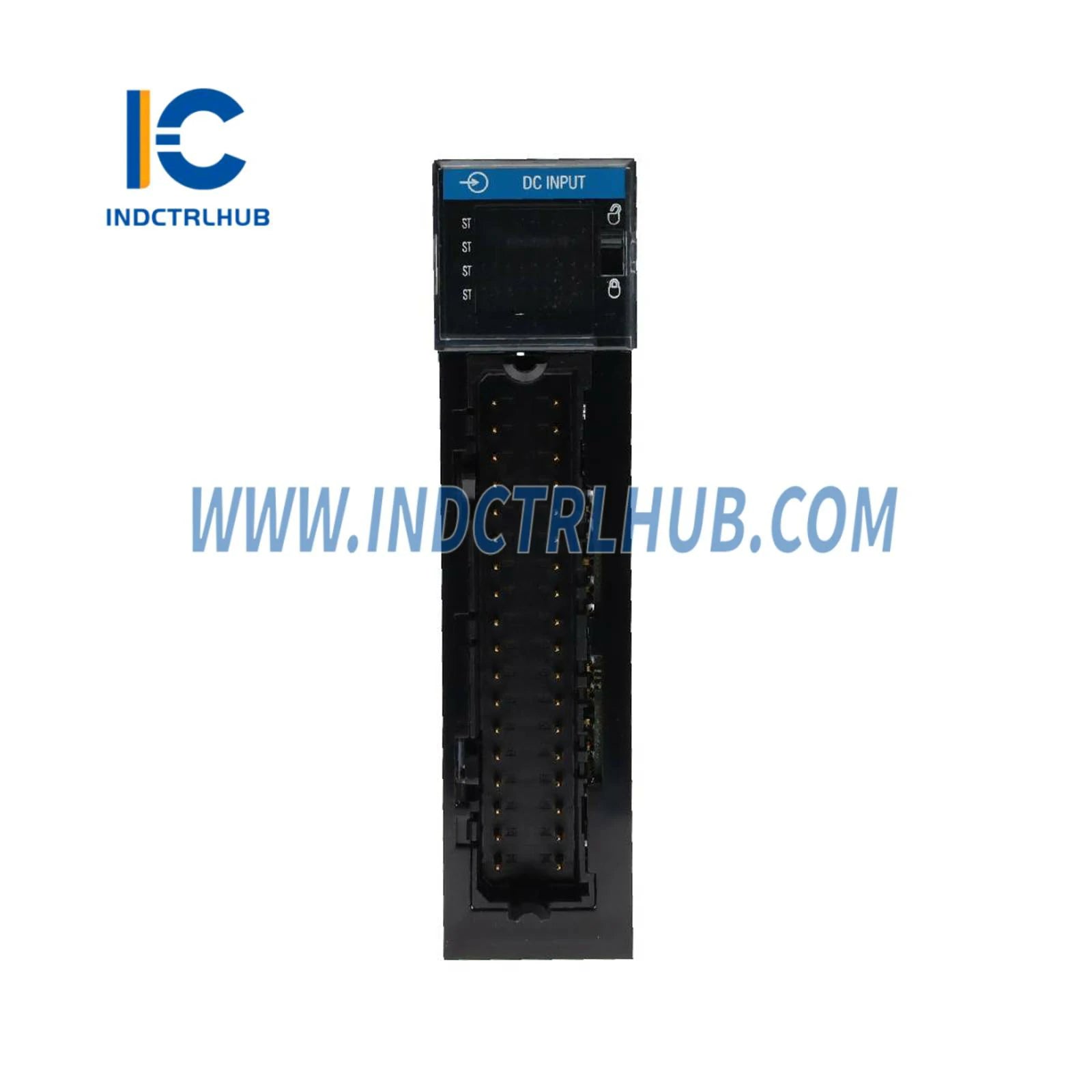

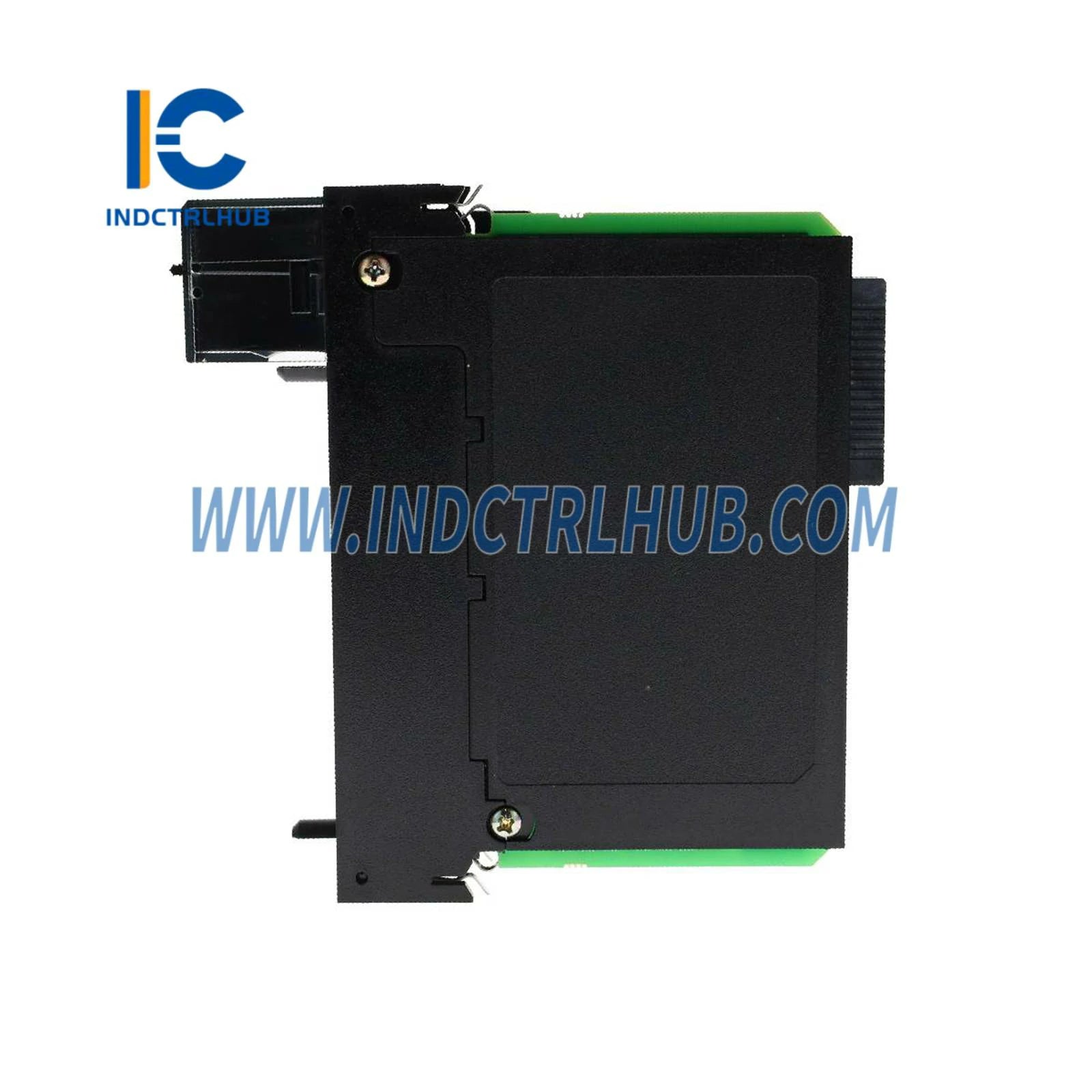

Allen-Bradley 1756-IB32 Gelykstroom Digitale In-/Uit Module
Die Allen-Bradley 1756-IB32 is 'n DC Digitale I/O Module ontwerp vir hoë-digtheid insettoepassings in industriële outomatiseringsisteme. Dit bied 32 insette met sink-tipe digitale insette vir 12/24V DC bedrywighede.
Tegniese Spesifikasies
Invoer Kenmerke
| Attribuut | Spesifikasie |
|---|---|
| Insette | 32 (16 punte per groep) |
| Spanningskategorie | 12/24V Gelykstroom Sink |
| Bedryfsspanningsreeks | 10–31.2V DC |
| Nominale Invoer Spanning | 24V Gg |
| Invoer Vertraagtyd (Skroef na Agterpaneel) |
Van Af na Aan: 380 µs maks + filtertyd (Gebruiker-verkies: 0 ms, 1 ms, of 2 ms) Van Aan na Af: 420 µs maks + filtertyd (Gebruiker-verkies: 0 ms, 1 ms, 2 ms, 9 ms, of 18 ms) |
| Stroomtrek |
@ 5.1V: 120 mA @ 24V: 2 mA |
| Totale Backplane Krag | 0.66 W |
| Kragverspilling (Maks) | 6.2 W @ 60°C (140°F) |
| Termiese dissipasie | 21.1 BTU/uur @ 60°C (140°F) |
| Af-stand Spanning (Maks) | 5V |
| Af-stand Stroom (Maks) | 2.27 mA |
| Aan-staat stroom |
Min: 4.8 mA @ 10V DC Max: 5.5 mA @ 31.2V DC |
| Inloopstroom (Max) | 250 mA (verval tot <37% in 22 ms, sonder aktivering) |
| Invoerimpedansie (Max) | 5.67 kΩ @ 31.2V Gelykstroom |
Elektriese en funksionele eienskappe
| Parameter | Waarde |
|---|---|
| Sikliese Opdateringstyd | 200 µs – 750 ms |
| Toestandverandering | Sagteware-konfigureerbaar |
| Tydstempel van insette | ±200 µs |
| Isolasiespanning |
250V (deurlopend): Versterkte isolasietipe, insette-tot-agterbord 250V (deurlopend): Basiese isolasietipe, insetgroep-tot-groep Geen isolasie tussen individuele groep insette nie |
| Module Sleuteling | Elektronies, sagteware-konfigureerbaar |
| Verwyderbare Terminalblok (RTB) | 1756-TBCH, 1756-TBS6H, 1756-TBCHXT, 1756-TBS6HXT |
| RTB Sleuteling | Gebruiker-gedefinieerde meganiese |
| Sleufwydte | 1 |
| Draadkategorie | 1 - op seinhawens |
| Omgekeerde Polariteitsbeskerming | Ja |
Bedrading & Terminalblok Spesifikasies
| Terminalbloktipe | Draadgrootte |
|---|---|
| 1756-TBCH / 1756-TBCHXT |
Enkeldraad: 0.33–2.1 mm² (22–14 AWG) soliede/gestrande koperdraad gegradeer vir 105°C (221°F) Dubbel draad: 0.33–1.3 mm² (22–16 AWG) soliede/gestrande koperdraad gegradeer vir 105°C (221°F) |
| 1756-TBS6H / 1756-TBS6HXT | Enkeldraad: 0.33–2.1 mm² (22–14 AWG) soliede/gestrande geskermde koperdraad gegradeer vir 105°C (221°F) |
| Terminalblok-draaimoment-spesifikasies | 0.5 N•m (4.4 lb•in) |
Omgewingspesifikasies
| Attribuut | Spesifikasie |
|---|---|
| Bedryfstemperatuur | 0–60°C (32–140°F) |
| Nie-bedryfstemperatuur | -40 tot +85°C (-40 tot +185°F) |
| Relatiewe Vogtigheid | 5–95% nie-kondenseer |
| Konformeerlaag | Ja |
| Weerstand teen Korrosiewe Atmosfeer |
ASTM B845-97 Metode H: Ernstigheidvlak G3 (ANSI/ISA 71.04-2013) ASTM B845-97 Metode K: Ernstigheidvlak GX (ANSI/ISA 71.04-2013) IEC 60721-3-3:2019: Ernstigheidvlak CX |
| Vibrasie Weerstand | 2 g @ 10–500 Hz |
| Skokweerstand (Bedryfstyd) | 30 g |
| Skokweerstand (Nie-bedryfsmodus) | 50 g |
Elektromagnetiese Nakoming & Immuniteit
| Parameter | Nakomingsstandaard | Spesifikasie |
|---|---|---|
| Uitsendings | IEC 61000-6-4 | - |
| ESD Immuniteit | IEC 61000-4-2 |
6 kV (kontakontladings) 8 kV (lugontladings) |
| Gestraalde RF Immuniteit | IEC 61000-4-3 |
10V/m met 1 kHz sinusgolf 80% AM (80–2000 MHz) 10V/m met 200 Hz 50% Puls 100% AM @ 900 MHz 10V/m met 200 Hz 50% Puls 100% AM @ 1890 MHz 3V/m met 1 kHz sinusgolf 80% AM (2000–2700 MHz) |
