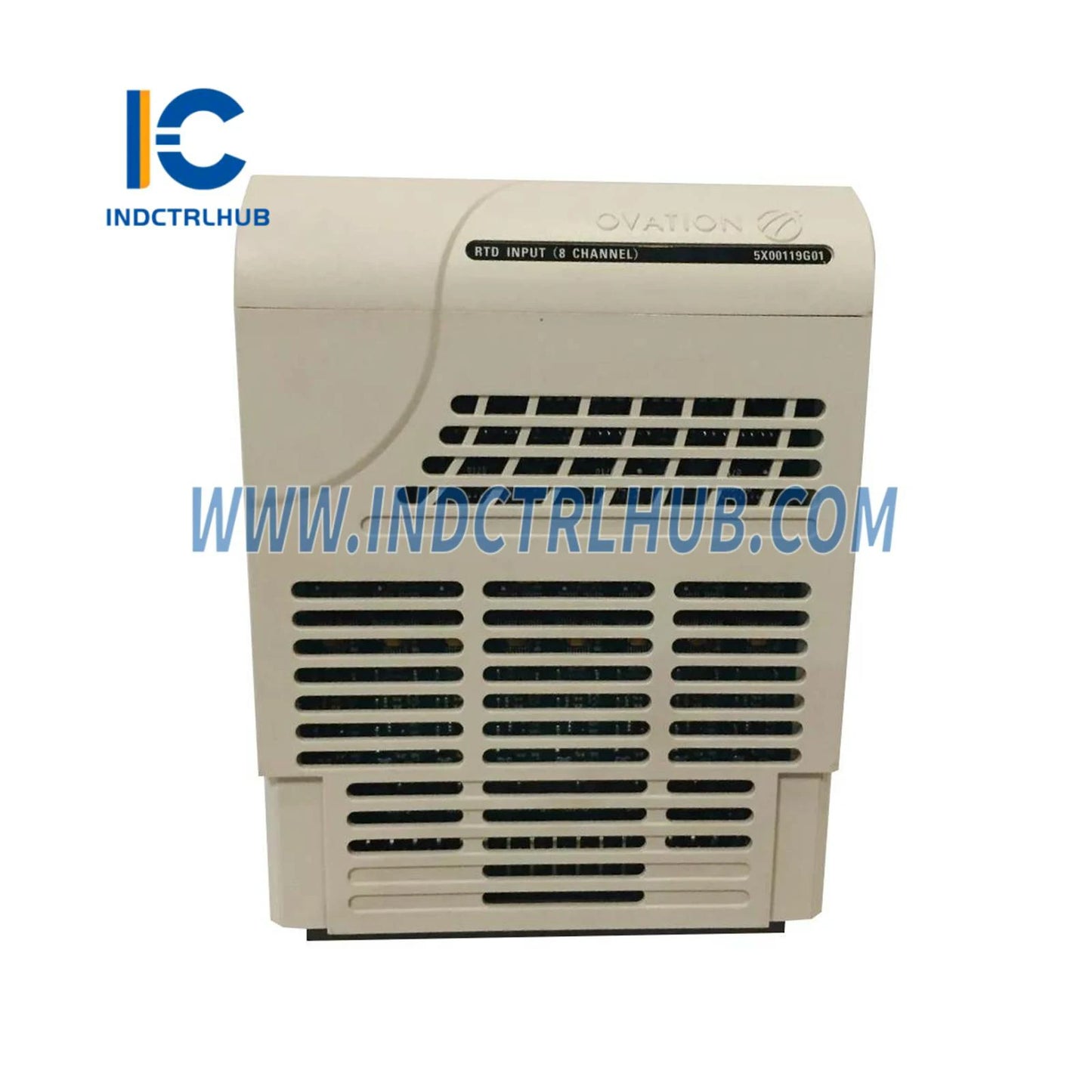

5X00119G01 + 5X00121G01 Emerson Ovation 8-Kanaal RTD Invoer Module

🌡️ Hoë-akkuraat Temperatuurmeting vir Industriële DCS

Die 5X00119G01 + 5X00121G01 kombinasie lewer ondernemingsgraad RTD (Weerstand Temperatuursensor) seinverwerking vir Emerson Ovation beheerstelsels. Hierdie agt-kanaal temperatuur insetoplossing kombineer gevorderde linearisasie-algoritmes met superieure geraasonderdrukking, wat dit die voorkeurkeuse maak vir kritiese termiese monitering in kragstasies, chemiese reaktore en prosesverhittings-toepassings waar temperatuurakkuraatheid direk veiligheid, doeltreffendheid en produkgehalte beïnvloed.

🔬 Gevorderde Tegniese Vermoëns

• Insetkanale: 8 onafhanklike RTD temperatuur insette
• Sensorkompatibiliteit: Pt100, Pt1000, Ni100, Ni1000, Cu10, Cu50 (2-draad, 3-draad, 4-draad konfigurasies)
• Temperatuurbereik: -200°C tot +850°C (-328°F tot +1562°F) afhangende van sensortipe
• Meetakkuraatheid: ±0.3°C by 0°C, ±0.5°C oor die volle reeks
• Resolusie: 0.01°C met 16-bit omskakelingsakkuraatheid
• Leidingsweerstandkompensasie: Outomatiese kompensasie tot 100Ω per leiding (3-draad/4-draad)
• Monsternemingsnelheid: 4 monsters per sekonde per kanaal met digitale filter
• Sensorfoutopsporing: Oop stroombaan, kortsluiting, buite-reeks opsporing met alarmgenerering
• Isolasie: 1500VAC kanaal-na-stelsel, 500VAC kanaal-na-kanaal
• Omgewingsbedryfsreeks: -40°C tot +70°C met outomatiese koue aansluiting kompensasie
• Sertifiserings: UL, CSA, CE, ATEX, IECEx, SIL 2 gesertifiseer vir veiligheids-toepassings

🏗️ Missie-Kritiese Ontplooiingscenario's

Kragopwekkingsfasiliteite: Moniteer stoomturbine laers se temperature, generator statorwikkelings en ketel-ekonomiseerder-afdelings in steenkool-, gas- en gekombineerde siklusaanlegte. Die module se SIL 2 sertifisering ondersteun integrasie in turbinbeskermingsisteme waar temperatuurafwykings noodafsluitings aktiveer om katastrofiese toerustingbeskadiging te voorkom.

Chemiese & Polimeerverwerking: Volg eksotermiese reaksietemperature in bondelreaktors, ekstrudeerloop sone in plastiekvervaardiging, en katalisatorbed temperature in deurlopende prosesse. Vier-draad RTD ondersteuning elimineer leidingweerstandfoute in lang kabelloopbane wat algemeen is in grootskaalse chemiese fasiliteite.

Metaal- & Glasproduksie: Meet oondtemperature, anileringstoofprofiele en hittebehandelingsiklusse waar presiese termiese beheer materiaal eienskappe en metallurgiese kenmerke bepaal. Die uitgebreide temperatuurbereik ondersteun hoë-temperatuur industriële prosesse buite standaard instrumentasiegrense.

🚀 Intelligente Kenmerke & Innovasie

Self-Kalibrasie Tegnologie: Ingeboude verwysingsweerstande maak periodieke self-verifikasie moontlik sonder eksterne kalibrasie-toerusting, wat onderhoudskoste verminder en deurlopende meetintegriteit tussen geskeduleerde kalibrasie-intervalle verseker.

Adaptiewe Filterering: Konfigureerbare digitale filters pas outomaties tydkonstantes aan gebaseer op prosesdinamika—vinnige reaksie vir vinnige termiese transiente, swaar filterering vir lawaaierige omgewings—om die balans tussen spoed en stabiliteit te optimaliseer.

Redundansie-Argitektuur: Ontplooi in dubbel-redundante konfigurasies vir kritiese temperatuurmetings in veiligheidsinstrumenteringsisteme, met outomatiese oorskakeling wat deurlopende monitering verseker selfs tydens modulevervanging of foutgebeure.

🔧 Installasie & Konfigurasie Voordele

Lente-klem terminaalblokke op die 5X00121G01 samestelling versnel veldbedrading en elimineer skroefterminale loskom van termiese siklusse. Ovation Developer Studio bied intuïtiewe grafiese konfigurasie van sensortipes, temperatuur-eenhede en alarmstelpunte sonder handmatige parameterinvoer, wat inbedryfstyd met 50% verminder in vergelyking met ouer stelsels.

📦 Volledige Stelselpakket

• 5X00119G01 RTD insetverwerkingsmodule
• 5X00121G01 veldterminale samestelling met lente-klem verbindings
• Module retensie hardeware en uittrekgereedskap
• Fabriekskalibrasiesertifikaat naspeurbaar na ITS-90 temperatuurstandaarde
• Installasiehandleiding met sensorbedradingsdiagramme

✅ Betroubaarheid & Globale Ondersteuning

Vervaardig volgens industriële graad standaarde met konformeerlaag vir harde omgewings. Elke module ondergaan termiese siklusse, vibrasietoetse en 100% funksionele verifikasie voor versending. Ondersteun deur Emerson se wêreldwye diensnetwerk wat toepassingsingenieurswese hulp, vinnige onderdele-aflewering en ter plaatse inbedryfstelling vir kritiese installasies bied.
