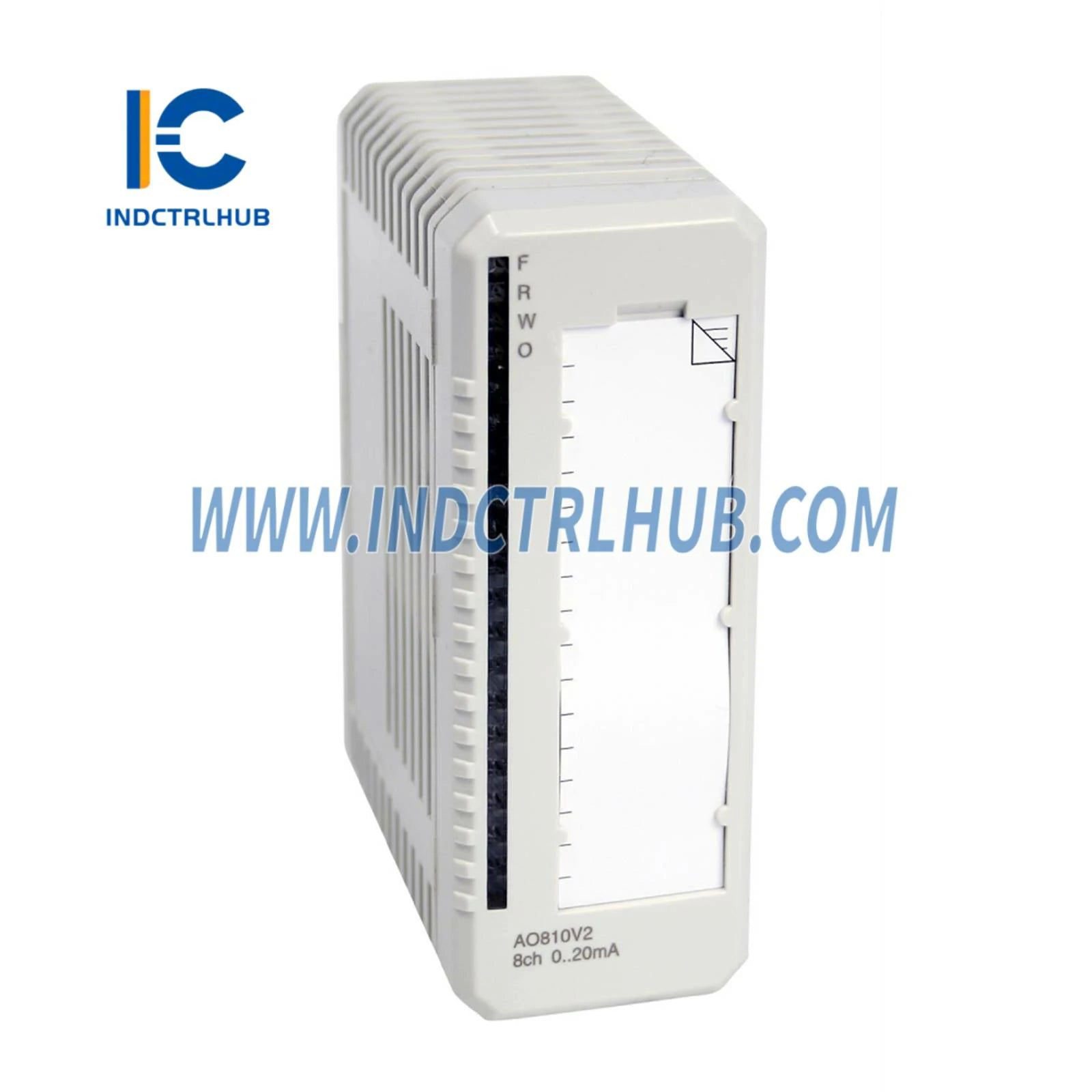

3BSE038415R1 | ABB AO810V2 Analoog Uitset Module

Produkbesonderhede vir AO810/AO810V2 Analoog Uitset Module

Algemene Inligting

• Artikelnommer: 3BSE038415R1
• Type: Analoog Uitset
• Signal Specification: 0...20 mA, 4...20 mA
• Aantal Kanale: 8
• HART: Nee
• SOE: Nee
• Redundansie: Nee
• Hoë Integriteit: Nee
• Intrinsieke Veiligheid: Nee
• Meganiese: S800

Kenmerke en Voordele

• Kanaalkapasiteit: 8 unipolêre analooguitsetkanale (0...20 mA, 4...20 mA).
• Diagnostiek:
  • Kommunikasie na D/A-omskakelaars word toesig gehou via terugleesverifikasie.
  • Oopkringdiagnose en sikliese selfdiagnose ingesluit.
  • Rapporteer kanaalfoute as die uitsetstroom onder die ingestelde waarde is (>1 mA).
• Uitsetbeskerming:
  • Kortsluiting beveilig teen ZP of +24 V.
  • OSP (Output Set Point) stel uitsette in op 'n voorafbepaalde toestand by foutopsporing.
• Kompatibiliteit: Stem ooreen met MTU-modelle TU810, TU812, TU814, TU830, TU833.

Gedetailleerde Data

• Resolusie: 14-bit
• Isolasie: Groepswys geïsoleer van aarde
• Uitsetlas:
  • ≤ 500 Ω (voeding slegs aan L1+ gekoppel)
  • 250 - 850 Ω (voeding slegs aan L2+ gekoppel)
• Nauwkeurigheid:
  • Maks 0.1% fout (0 - 500 Ω las).
• Temperatuursdrift: Tipies 30 ppm/°C, Maks 60 ppm/°C
• Stygtyd: 0.35 ms (PL = 500 Ω)
• Opdateringsiklus Tyd: ≤ 2 ms
• Stroombeperking: Kortsluitbestand, stroombeperkte uitset
• Maximum Kabellengte: 600 meter (656 jare)
• Geraste Isolasiespanning: 50 V
• Diëlektriese Toets Spanning: 500 V a.c.
• Kragverspreiding: 2.3 W

Diagnostiek en Aanwysers

• Voorste LED's:
  • F: Fout
  • R: Loop
  • W: Waarskuwing
  • OSP: Uitset Stelpunt
• Toesig:
  • Modulefout: Lae uitsetkrag
  • Kanaalfout: Oop stroombaan (>1 mA stroom)
  • Statusaanwysing sluit in: Modulefout, Waarskuwing, en Kanaalfout

Omgewings- en Sertifisering

• CE Merk: Ja
• Elekttriese Veiligheid:
  • EN 61010-1, UL 61010-1
  • EN 61010-2-201, UL 61010-2-201
• Gevaarlike Ligginge:
  • C1 Div 2 cULus, C1 Sone 2 cULus, ATEX Sone 2
• Mariene Sertifiserings: ABS, BV, DNV, LR
• Bedryfstemperatuur: 0 tot +55 °C (+32 tot +131 °F)
• Bergingstemperatuur: -40 tot +70 °C (-40 tot +158 °F)
• Vervuilingsgraad: Graad 2 (IEC 60664-1)
• Korrosiebeskerming: ISA-S71.04: G3
• Relatiewe Vogtigheid: 5 tot 95%, nie-kondenseer
• Beskeringsklas: IP20 (IEC 60529)
• EMV Nakoming: EN 61000-6-4, EN 61000-6-2
• RoHS-nakoming: DIRECTIVE/2011/65/EU (EN 50581:2012)
• WEEE-nakoming: DIRECTIVE/2012/19/EU

Verenigbaarheid

• MTU Modelle: TU810, TU812, TU814, TU830, TU833
• Sleutelkode: AE

Fisiese Afmetings

• Breedte: 45 mm (1.77”)
• Diepte:
  • 102 mm (4.01”)
  • 111 mm (4.37”) insluitend koppelaar
• Hoogte: 119 mm (4.7”)
• Gewig: 0.18 kg (0.4 lbs.)
