Product Description

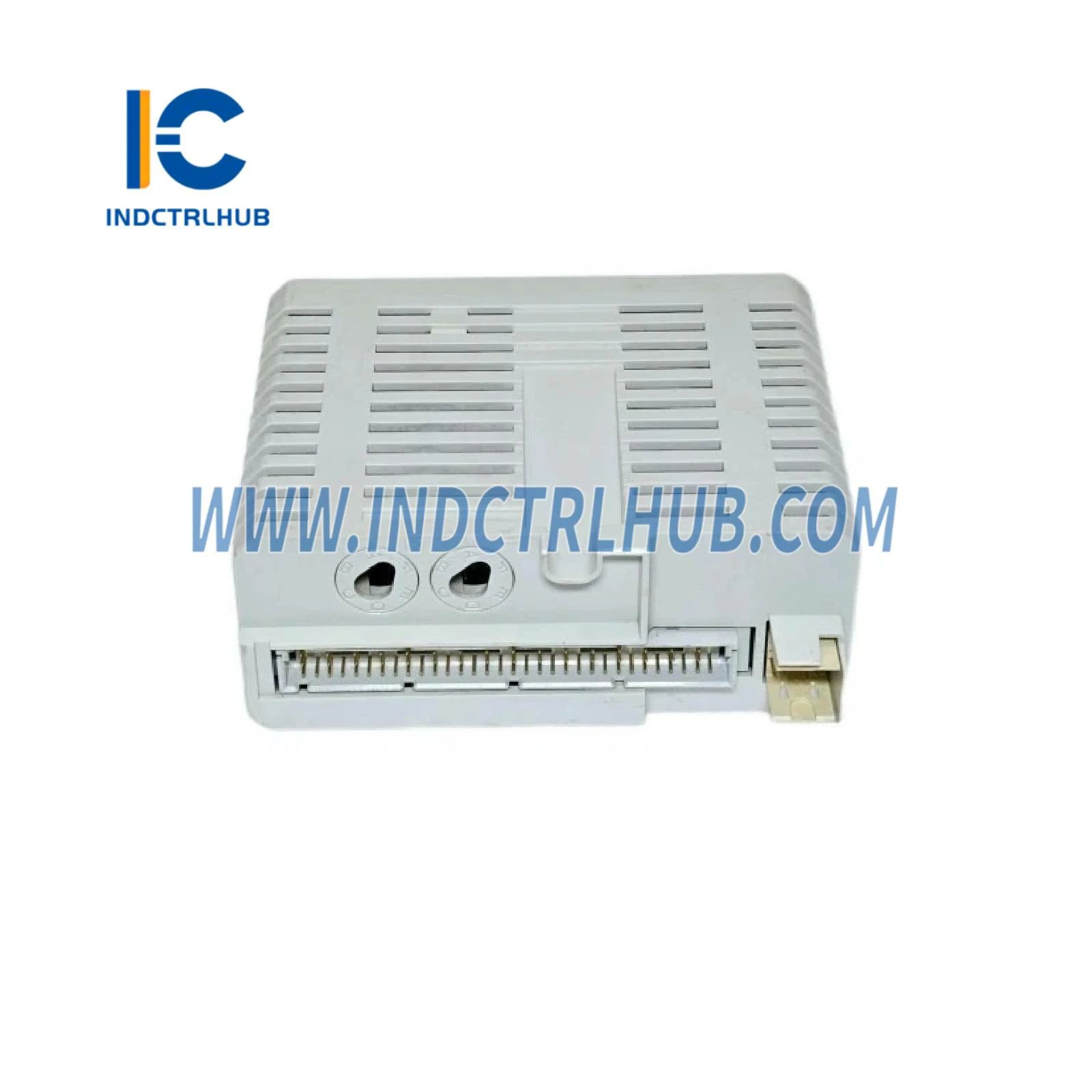

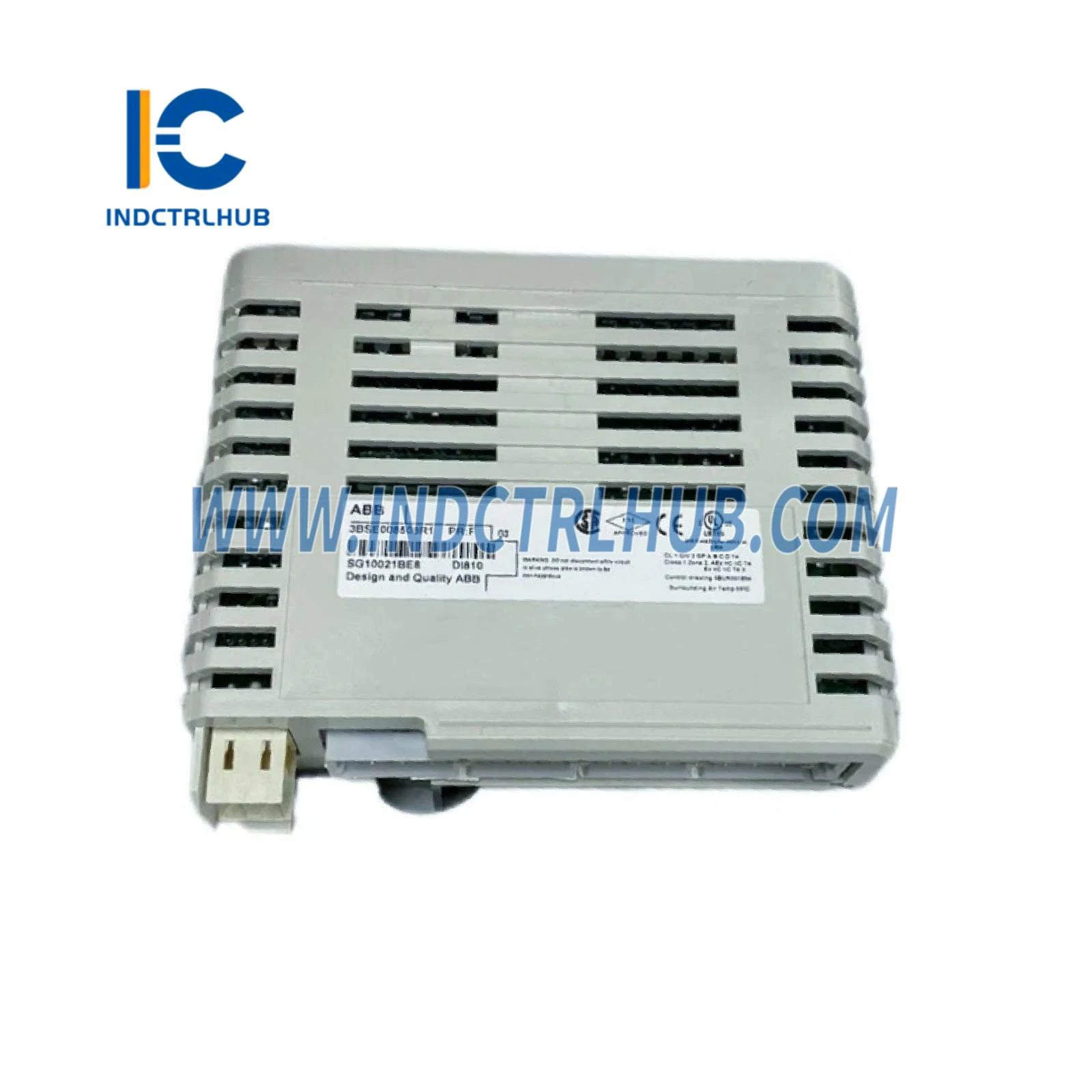

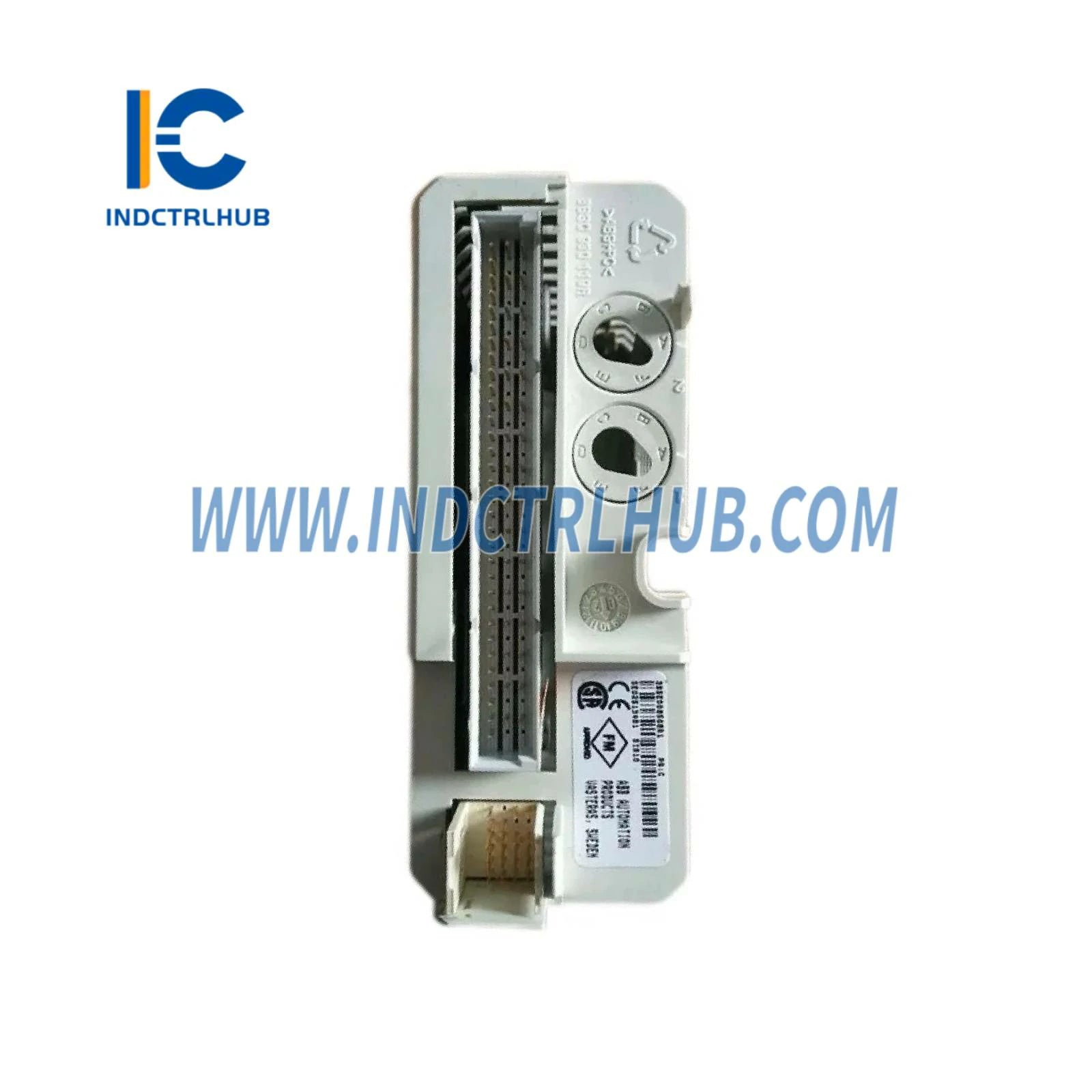

ABB Digitale Insetmodule Oorsig
Die Digitale Insetmodule (3BSE008508R1) is deel van ABB se S800 I/O-stelsel, wat betroubare en geïsoleerde insetkanale vir 24 V DC seinverkryging bied. Met gevorderde diagnostiese vermoëns en robuuste omgewingssertifiserings, is dit geskik vir industriële toepassings wat presisie en veiligheid vereis.
Kenmerke en Voordele
-
16 Kanale:
- Ontwerp vir 24 V DC stroomverslindende insette.
- Twee geïsoleerde groepe van 8 kanale, elk met spanningtoesig.
-
Robuuste Diagnostiek:
- Kanaalstatusaanwysing via LED's.
- Proses spanningtoesig verskaf foutseine in geval van spanningsverlies.
-
Hoë Betroubaarheid:
- Geïntegreerde komponente vir stroombeperking en EMC-beskerming.
- Optiese isolasie verseker seinintegriteit.
-
Kompatibel met Meervoudige MTU's:
- TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850.
Tegniese spesifikasies
Sein- en Kanaalspesifikasies
| Parameter | Besonderhede |
|---|---|
| Sein Spesifikasie | 24 V DC |
| Aantal Kanale | 16 |
| Seintipe | Stroom sink |
| Ingangsspanningsreeks ("0") | -30 tot +5 V |
| Ingangsspanningsreeks ("1") | 15 tot 30 V |
| Invoer Impedansie | 3.5 kΩ |
| Filtertye | 2, 4, 8, 16 ms (kiesbaar) |
Isolasie en Beskerming
| Parameter | Besonderhede |
|---|---|
| Isolasie | Groepsgewys geïsoleer, 2 groepe van 8 |
| Geraste Isolasiespanning | 50 V |
| Diëelektriese Toets Spanning | 500 V AC |
| Beskermingsklas | IP20 (IEC 60529) |
Krag en Verbruik
| Parameter | Besonderhede |
|---|---|
| Kragverspreiding | Tipies 1.8 W |
| +5 V ModuleBus-stroom | 50 mA |
| +24 V ModuleBus-stroom | 0 |
Diagnostiek en Aanwysers
-
Voorste LED's:
- F(out), R(aan), W(arskuwing), en individuele kanaalstatus (1-16).
-
Toesig:
- Proses spanningmonitering met foutseine vir elke groep.
- Modulefout, modulewaarskuwing, en kanaalfoutaanwysings.
Omgewings- en Sertifisering
| Parameter | Besonderhede |
|---|---|
| Bedryfstemperatuur | 0 tot +55 °C (+32 tot +131 °F) |
| Bergingstemperatuur | -40 tot +70 °C (-40 tot +158 °F) |
| Relatiewe Vogtigheid | 5 tot 95%, nie-kondenseer |
| Korrosiebeskerming | ISA-S71.04: G3 |
| Mariene Sertifisering | ABS, BV, DNV, LR |
| EMV-nakoming | EN 61000-6-4, EN 61000-6-2 |
| Veiligheidsstandaarde | EN 61010-1, UL 61010-1 |
Fisiese Afmetings
| Parameter | Besonderhede |
|---|---|
| Breedte | 45 mm (1.77 in.) |
| Diepte | 102 mm (4.01 in.), 111 mm (4.37 in.) |
| Hoogte | 119 mm (4.7 in.) |
| Gewig | 0.15 kg (0.33 lbs.) |
Toepassings
- Industriële outomatiseringsisteme wat betroubare digitale seinverwerking vereis.
- Toepassings waar foutdiagnose en groepisolering krities is.
- Gebruik in strawwe omgewings, met sertifisering vir mariene en gevaarlike plekke.
