Product Description

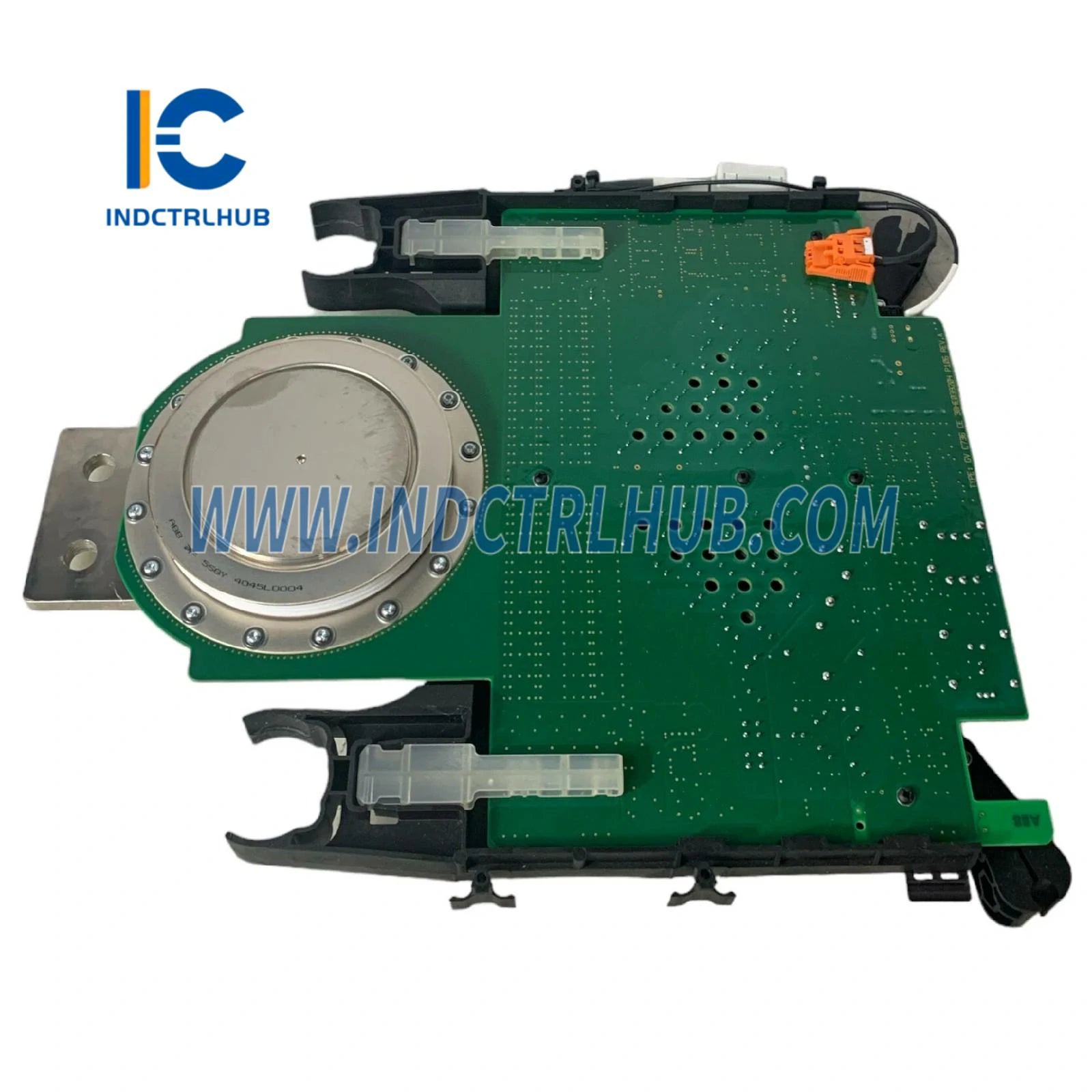

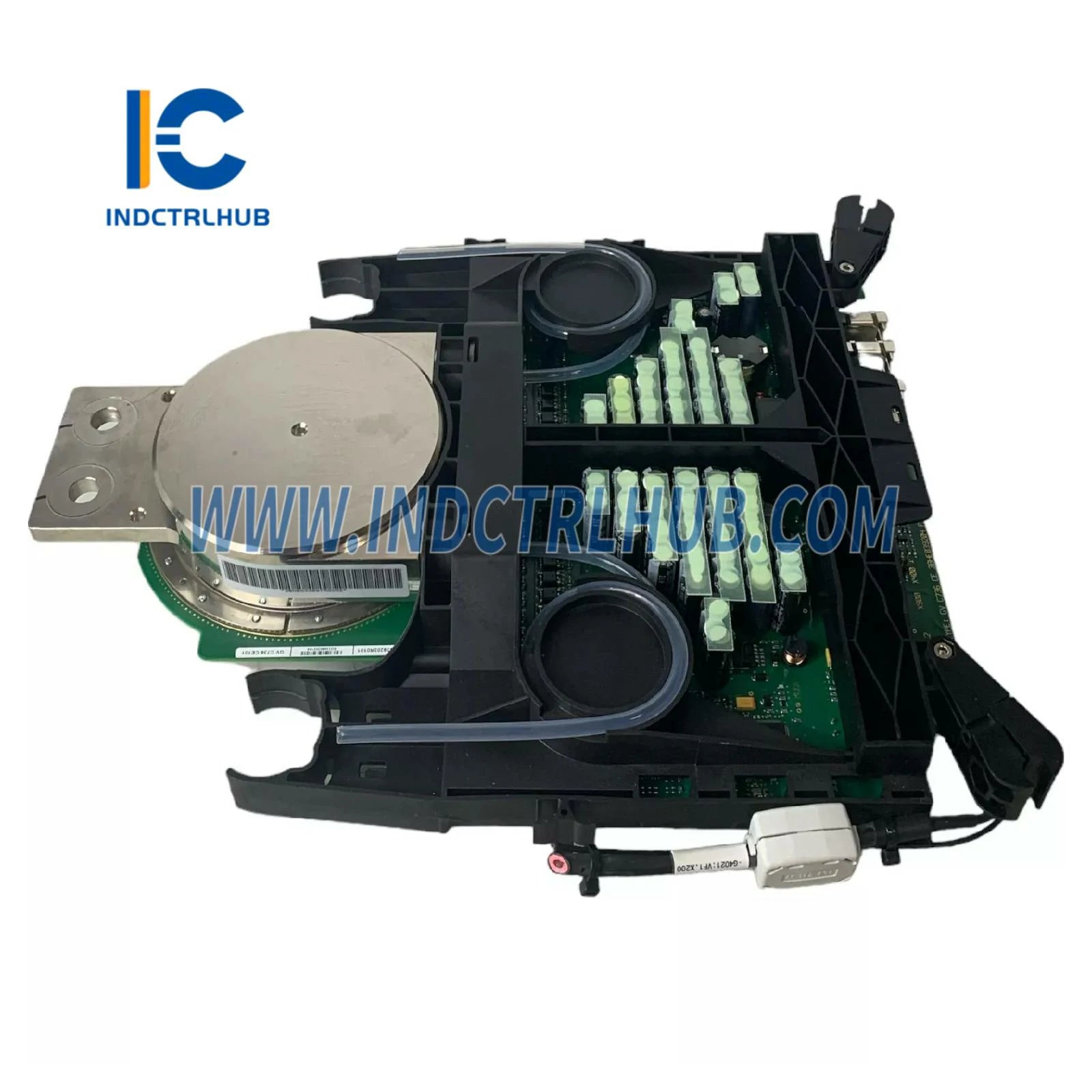

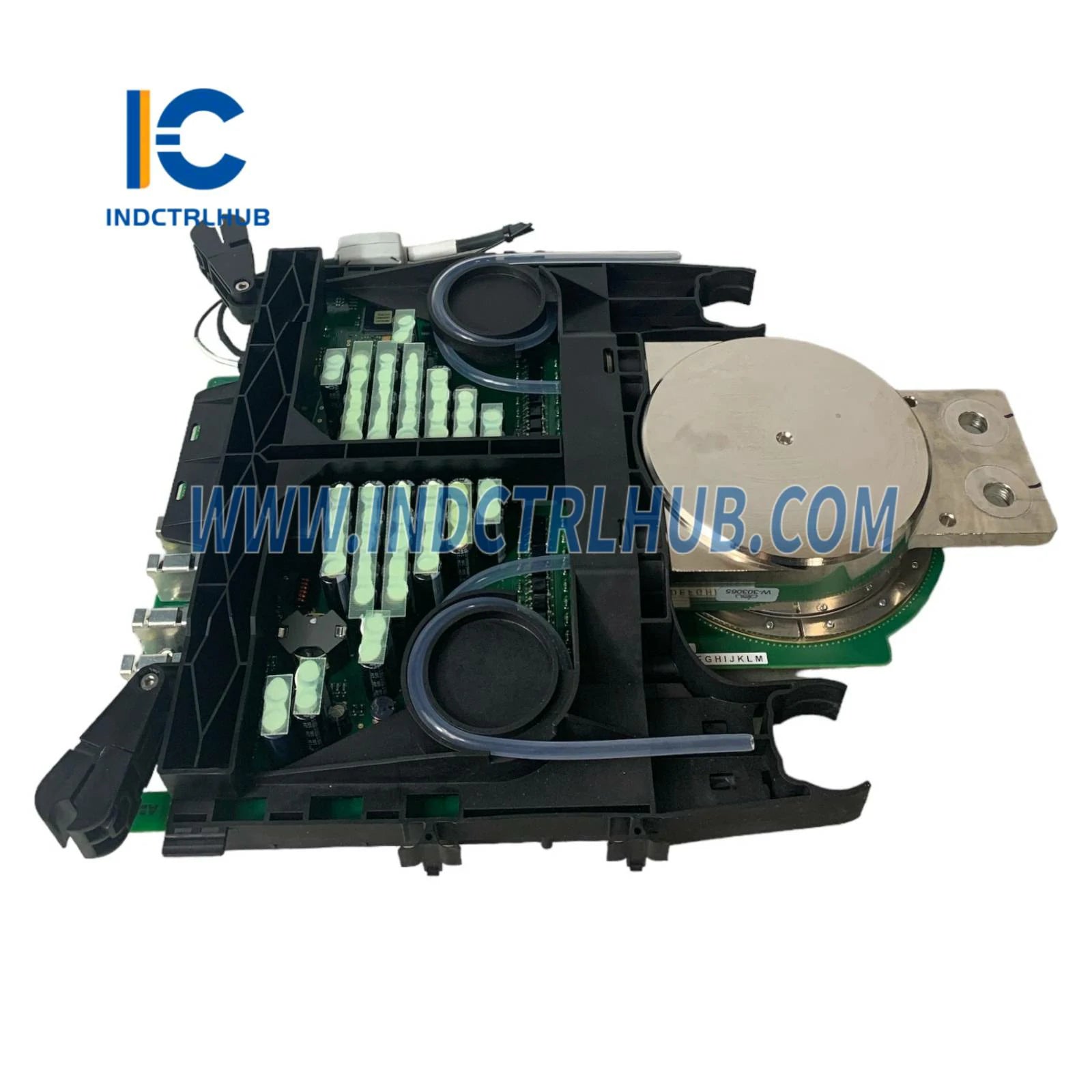

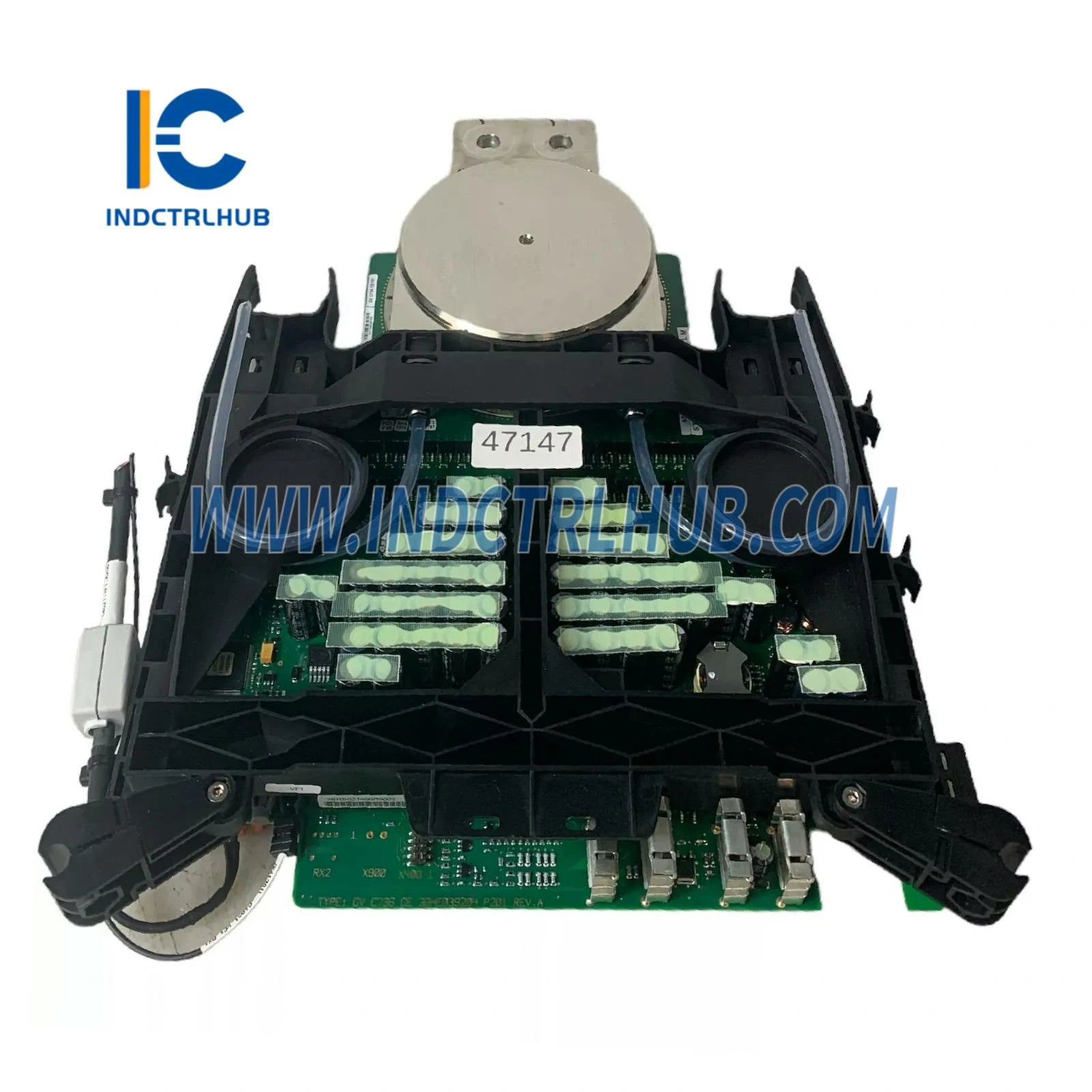

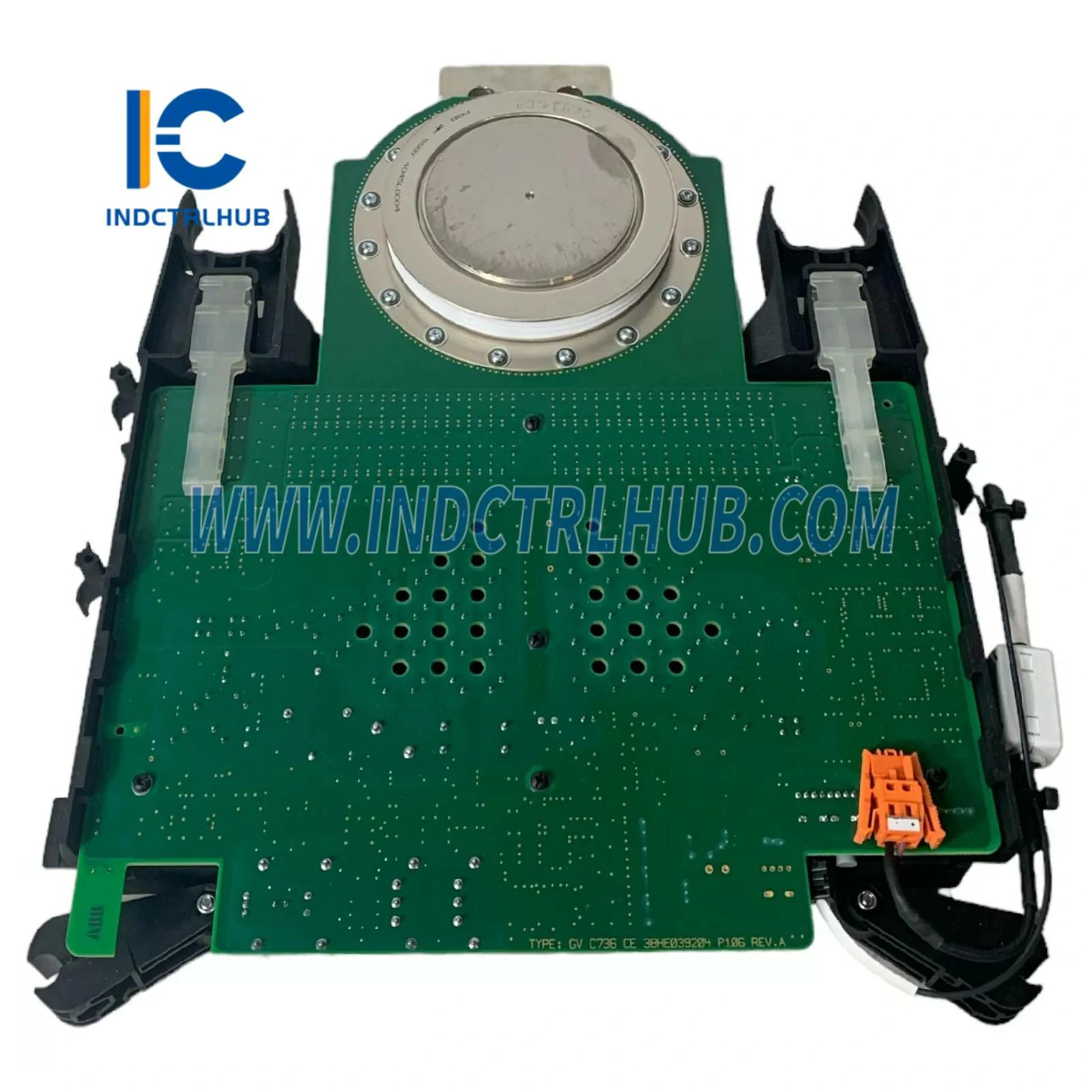

ABB 5SHY4045L0004 GVC736 3BHB021400R0002 IGBT Module
Produk Oorsig
- Die ABB 5SHY4045L0004, met bestellingskode 3BHB021400R0002 en benaming GVC736, is 'n Geïsoleerde Poort Bipolêre Transistor (IGBT) Module van ABB se HiPak-reeks, ontwerp vir hoë-krag industriële toepassings. Hierdie module is geoptimaliseer vir medium tot hoë-spanning krag elektronika stelsels, insluitend veranderlike frekwensie aandrywers (VFD's), motorkontrole, hernubare energie omsetters, traksie stelsels, en hoë-spanning gelykstroom (HVDC) toepassings. Dit word wyd gebruik in nywerhede soos kragopwekking, olie en gas, vervoer, en swaar vervaardiging vir doeltreffende krag skakeling en beheer. Die 5SHY4045L0004 is bekend vir sy hoë betroubaarheid, lae skakelverliese, en robuuste ontwerp, wat dit geskik maak vir veeleisende omgewings.
Tegniese Spesifikasies
- Die 5SHY4045L0004 (GVC736, 3BHB021400R0002) het die volgende spesifikasies gebaseer op bedryfsbronne en ABB-dokumentasie:
| Spesifikasie | Besonderhede |
|---|---|
| Model/Deelnommer | 5SHY4045L0004 |
| Aanduiding | GVC736 |
| Bestelkode | 3BHB021400R0002 |
| Vervaardiger | ABB |
| Beskrywing | IGBT Module (HiPak Reeks) |
| Reeks | HiPak IGBT |
| Funksie | Hoë-krag skakeling vir motoraandrywers, omsetters, converters, en HVDC-stelsels |
| Konfigurasie | Enkel IGBT-module met geïntegreerde vinnig-herstel diode |
| Spanningsgradering (V_CES) | 4500 V (Versamelaar-Emitter Spanning) |
| Stroomgradering (I_C) | 4000 A (Nominale Versamelaarstroom by 25°C) |
| Kragverspreiding | Hoë kraghantering (presiese waarde hang van toepassing af, tipies >10 kW) |
| Skakelfrekwensie | Geoptimaliseer vir lae tot medium frekwensie (tot 2 kHz, toepassingsafhanklik) |
| Poortbestuurspanning | ±15 V tot ±20 V (tipies) |
| Isolasiespanning | 10.2 kV (RMS, 1 minuut) |
| Termiese Weerstand (R_th(j-c)) | Laag, ongeveer 0.006 K/W (knooppunt-na-behuizing, volgens datablad) |
| Afkoeling | Vloeistofkoeling of geforseerde lugkoeling benodig |
| Bedryfsknooppunttemperatuur | -40°C tot +150°C (-40°F tot +302°F) |
| Omgewingspesifikasies | Bedryfstemperatuur: -40°C tot +125°C (-40°F tot +257°F) Bergingstemperatuur: -40°C tot +150°C (-40°F tot +302°F) Relatiewe humiditeit: 5% tot 95% nie-kondenseer Vibrasie: IEC 60068-2-6 voldoenend |
| Pakket Tipe | HiPak2 (hoë-krag gestandaardiseerde module) |
| Afmetings | Ongeveer 190 mm (L) x 140 mm (B) x 38 mm (H) |
| Gewig | Ongeveer 2.5–3.5 kg |
| Montering | Bolt-on montering op hitteverspreider of chassis |
| Sertifiserings | CE, UL, RoHS voldoenend, IEC 60747 standaarde |
