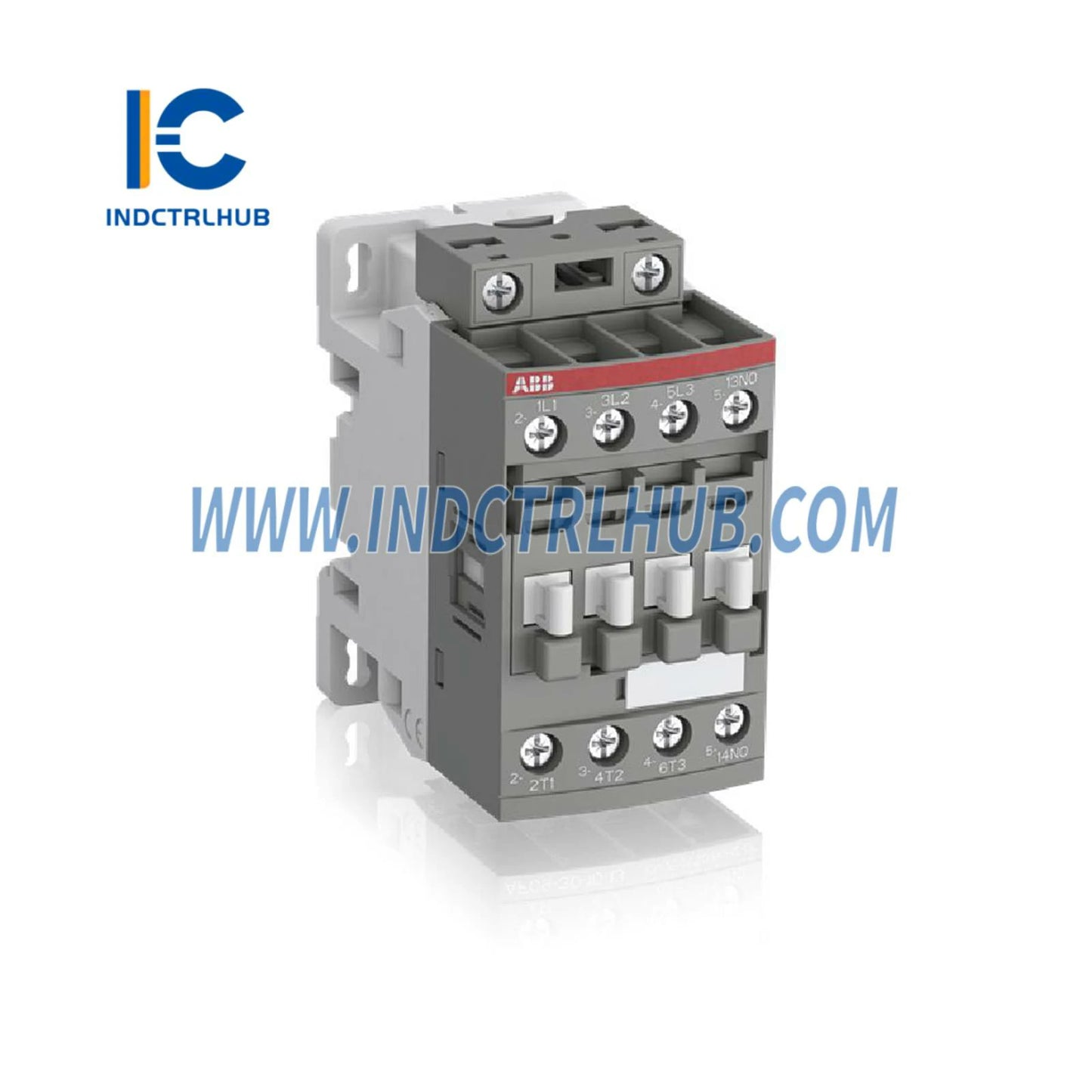

1SBL177001R1310 | ABB AF16-30-10-13 Kontakor

AF16-30-10-13 100-250V 50/60Hz DC Kontaktor

Algemene Oorsig

Die AF16-30-10-13 is 'n blokkontaktor ontwerp vir die beheer van krings tot 690 V AC en 220 V DC. Hierdie kontaktor word veral gebruik vir die beheer van 3-fase motors en nie-induktiewe of lig induktiewe laste. Die AF16 kontaktor beskik oor 'n elektroniese spoel-koppelvlak, wat 'n wye reeks beheervoltage van 24 V tot 500 V AC (50/60 Hz) of 20 V tot 500 V DC aanvaar, wat dit veelsydig maak en in staat stel om beheervoltage-variasies wêreldwyd te hanteer sonder om spoele te vervang.

Hierdie kontaktor kom met ingeboude oorspanningsbeskerming, wat die behoefte aan addisionele oorspanningsonderdrukkers uitskakel. Dit het ook meganies-gekoppelde hulpkontakte wat aan IEC-standaarde voldoen, wat dit betroubaar maak vir industriële en outomatiserings-toepassings.

Belangrike Kenmerke:

• Beheervoltage-Verskeidenheid: Die kontaktor kan werk met 'n wye reeks beheervoltage, insluitend 100-250V AC (50/60Hz) en 100-250V DC.
• Ingeboude Oorspanningsbeskerming: Geen behoefte aan addisionele eksterne oorspanningsonderdrukkers nie.
• Geraste Bedryfsvoltage:
  • Hulpkkring: 690 V
  • Hoofkring: 690 V
• Meganiese Duursaamheid: Ontwerp vir 'n hoë maksimum meganiese skakelfrekwensie van 3600 siklusse per uur.
• Wye Temperatuurbereik:
  • Bergingstemperatuur: -60°C tot +80°C
  • Bedryfstemperatuur: -40°C tot +70°C (sonder termiese oorbelastingrelais)
  • Met Termiese Oorladingrelais: -25°C tot +60°C

Elektriese en Prestasie Spesifikasies

Beheer- en Skakelkenmerke

• Bedryfstyd (millisekondes):
  • Spoel Ontenergisering tot NC Kontak Sluiting: 13 tot 98 ms
  • Spoel Ontenergisering tot NO Kontak Opening: 11 tot 95 ms
  • Spoel Energisering tot NC Kontak Opening: 38 tot 90 ms
  • Spoel Energisering tot NO Kontak Sluiting: 38 tot 90 ms
• Gerasate Bedryfsstroom (DC-13):
  • Vir verskeie DC spannings (bv. 125 V, 24 V, 250 V) met stroomgraderings wat wissel van 0.1 A tot 6 A afhangende van die spanning.

Montering en Verbindings

• Montering:
  • Die AF16 kontakor is geskik vir blokmontering.
  • Dit sluit skroefterminale in vir maklike elektriese verbindings.
• Gerasate Beheerskakeling Spanning (Uc):
  • 100-250 V (50/60 Hz AC)
  • 100-250 V DC

Produkklassifikasie en Nakoming

• Produkreeks: AF Kontakors
• Produkklas: Blok Kontakors
• HSN Nommer: 85364900
• Land van Oorsprong: Frankryk (FR), Ingevoer deur ABB India Limited

Fisiese Afmetings

• Verpakkingsafmetings:
  • Breedte: 87 mm
  • Lengte: 79 mm
  • Hoogte: 47 mm
• Pakket Bruto Gewig: 0.27 kg

Toepassings

Die AF16-30-10-13 kontakor is goed geskik vir die beheer van 3-fase motors, nie-induktiewe laste, en liggies induktiewe laste in industriële toepassings. Die breë beheerspanningreeks en ingeboude oorspanningsbeskerming maak dit ideaal vir streke met wisselende beheerspannings.
