Product Description

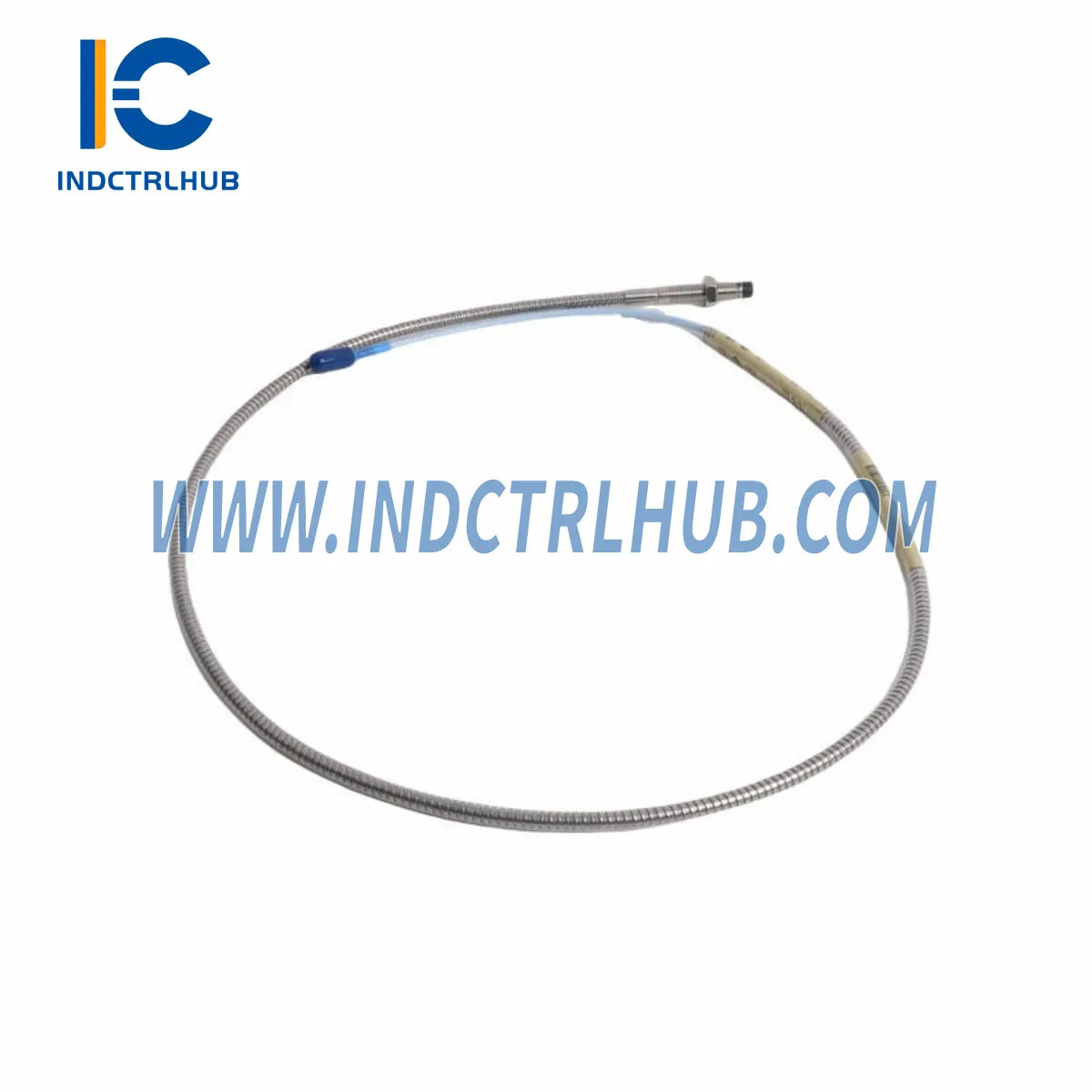

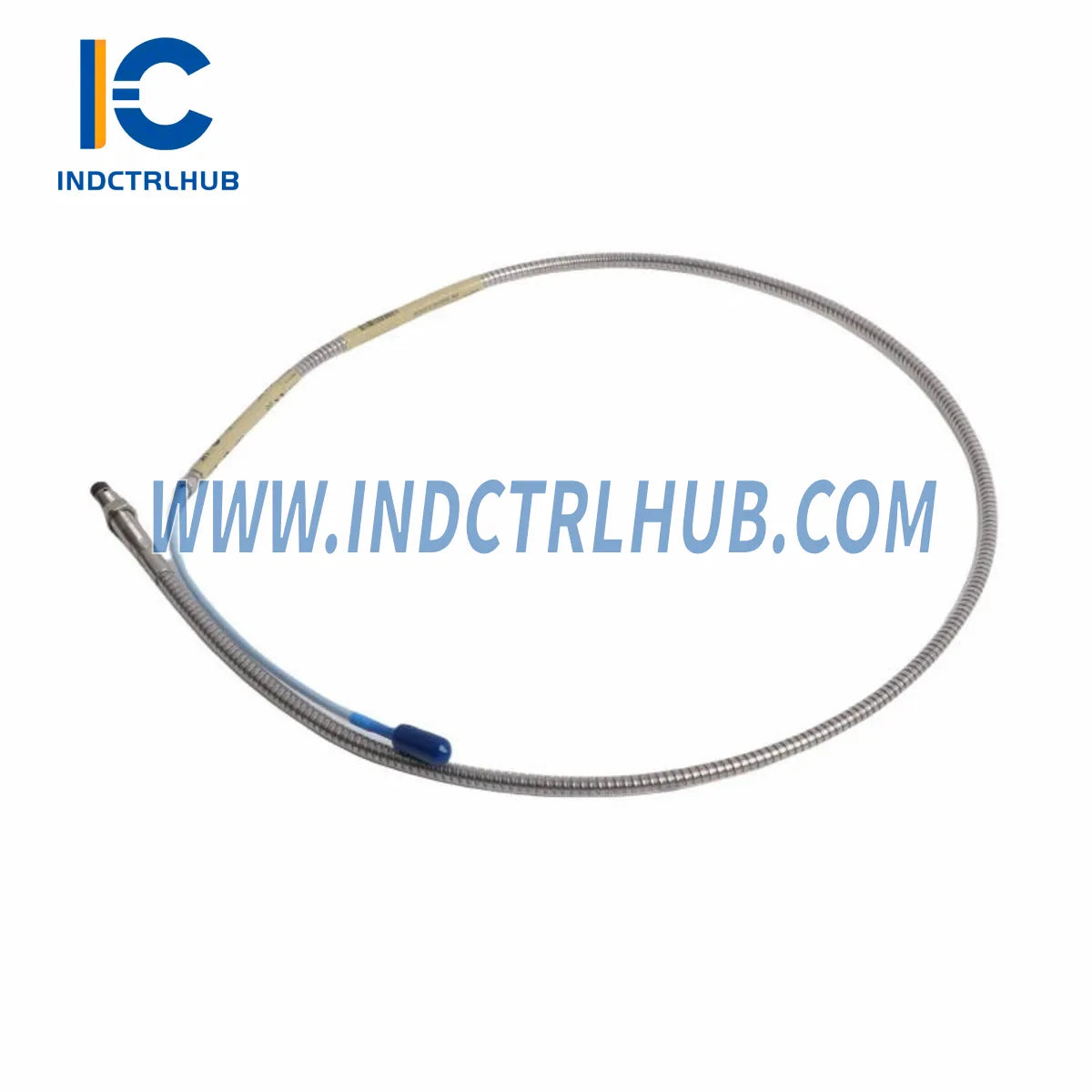

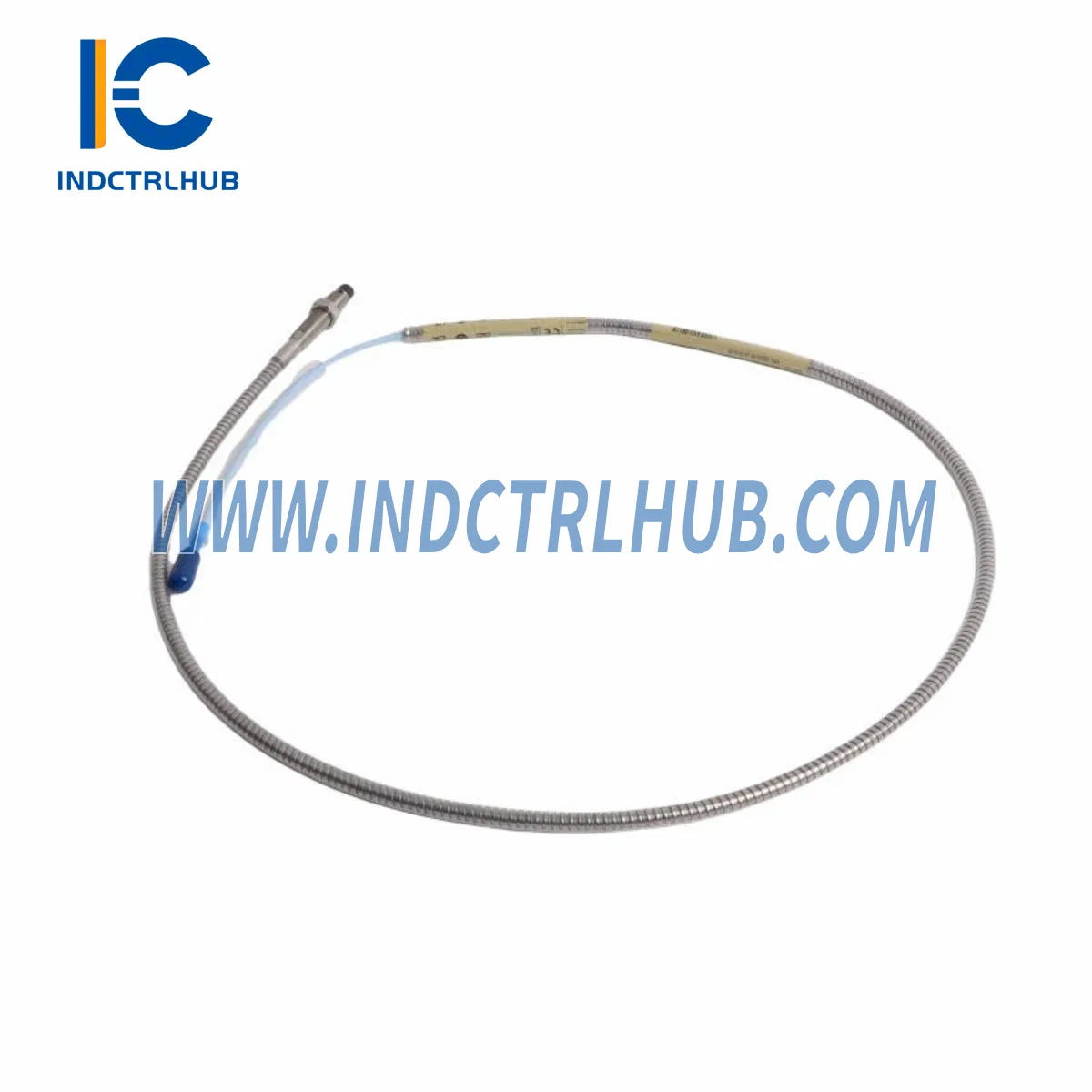

Module cảm biến khoảng cách Bently Nevada 330104-05-12-10-02-00 bền bỉ cho môi trường khắc nghiệt
Bently Nevada 330104-05-12-10-02-00 là hệ thống cảm biến khoảng cách được thiết kế chính xác, chuyên dụng cho các môi trường công nghiệp khắt khe nhất. Được thiết kế để cung cấp giám sát liên tục và đáng tin cậy về độ dịch chuyển trục và rung động trong các khu vực phân loại nguy hiểm Vùng 1 và Vùng 2, module này là nền tảng của bất kỳ chiến lược bảo vệ máy móc nghiêm túc nào. Dù được triển khai trên các giàn khoan dầu ngoài khơi, hoạt động khai thác mỏ dưới lòng đất hay các trạm nén khí áp suất cao, 330104-05-12-10-02-00 cung cấp dữ liệu vị trí thời gian thực giúp bảo vệ thiết bị quay và con người an toàn.
Các kỹ sư và chuyên gia độ tin cậy làm việc trong cơ sở hạ tầng quan trọng tin tưởng vào dòng sản phẩm 3300 XL của Bently Nevada nhờ tính toàn vẹn tín hiệu vượt trội, cấu trúc bền bỉ và tích hợp liền mạch với phần mềm giám sát tình trạng System 1. Thiết bị này không phải ngoại lệ: nó kết hợp dây nối dài 5 mét với đường kính đầu dò 12 mm và khoảng cách danh định 2 mm, cung cấp phạm vi đầu ra tuyến tính tối ưu cho các máy tua-bin lớn và dàn máy nén.
Bảng thông số kỹ thuật bền bỉ
| Tham số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 330104-05-12-10-02-00 |
| Dòng sản phẩm | Bently Nevada 3300 XL |
| Đường kính đầu dò | 12 mm |
| Chiều dài cáp | 5 m (Dây nối dài) |
| Khoảng cách danh định | 2,0 mm (79 mil) |
| Độ nhạy đầu ra | 7,87 V/mm (200 mV/mil) |
| Phạm vi tần số | DC đến 10.000 Hz |
| Phạm vi nhiệt độ | -35°C đến +177°C |
| Đánh giá khu vực nguy hiểm | Được phê duyệt ATEX Vùng 1/2, IECEx, FM |
| Chỉ số bảo vệ chống xâm nhập | IP67 |
| Điện áp cung cấp | -24 VDC (điện áp danh định) |
| Bảo hành | Bảo hành 12 tháng – Bảo đảm của Industrial Control Hub |
| Nước sản xuất | Hoa Kỳ |
Giải pháp bảo vệ toàn diện
Việc triển khai 330104-05-12-10-02-00 trong môi trường nguy hiểm đòi hỏi một cách tiếp cận toàn diện về tính toàn vẹn của hệ thống. Cảm biến khoảng cách chỉ đáng tin cậy khi hệ sinh thái xung quanh nó cũng ổn định. Đối với các lắp đặt tua-bin khí ở Vùng 2, chúng tôi khuyên bạn nên kết hợp module này với nguồn điện DC ổn định, có bộ lọc nhiễu như Module Nguồn ABB SD822 24V DC 5A, cung cấp nguồn điện sạch, ổn định cần thiết để duy trì đặc tính tuyến tính ±0,5% của cảm biến dưới các biến động tải.
Độ nguyên vẹn tín hiệu trên các đường cáp dài trong môi trường điện nhiễu là một thách thức liên tục. Việc tích hợp đầu ra cảm biến vào một hệ thống truyền thông vững chắc — như Mô-đun truyền thông ABB CI830 Profibus DP — đảm bảo dữ liệu rung được truyền đến hệ thống DCS của bạn mà không bị hỏng, ngay cả trong môi trường có nhiều nhiễu từ biến tần VFD. Đối với điều chỉnh tín hiệu analog và thu thập đa kênh, Mô-đun đầu vào analog 8 kênh ABB AI810 cung cấp độ phân giải 12 bit trên tất cả các kênh, là lựa chọn lý tưởng cho hệ thống giám sát đa đầu dò trong máy tua bin.
Trong các cơ sở ngoài khơi hoặc vùng xa nơi ưu tiên truyền dữ liệu không dây, Bộ truyền áp suất chênh lệch không dây ABB 266DDH WirelessHART (SIL3) có thể được triển khai cùng để giám sát điều kiện quy trình cùng với dịch chuyển trục, giúp người vận hành có cái nhìn toàn diện về cả tình trạng cơ khí và quy trình từ một nút không dây duy nhất. Đối với giám sát áp suất quy trình trong cùng vùng nguy hiểm, Bộ truyền áp suất đo ABB 266GDT với độ chính xác 0,04% và phớt kín tích hợp cung cấp phản hồi biến số quy trình đạt chuẩn SIL, bổ sung cho dữ liệu cơ khí từ thiết bị 330104-05-12-10-02-00.
Khi cần độ dự phòng cấp hệ thống — như được quy định bởi IEC 61511 cho các vòng bảo vệ máy móc SIL 2 — Modem cụm ModuleBus ABB TB840A với cách ly quang học cung cấp sự tách biệt galvanic giữa mạng cảm biến trường và phòng điều khiển, loại bỏ nhiễu vòng đất và bảo vệ thiết bị điện tử nhạy cảm khỏi các sự cố tăng áp thường gặp ở các khu công nghiệp hóa dầu dễ bị sét đánh. Cuối cùng, để thu thập dữ liệu tốc độ cao từ cảm biến trong các sự kiện chuyển tiếp như khởi động hoặc dừng máy, Bảng mạch PCB I/O tốc độ cao ABB UNS 0883A-P cung cấp khả năng ghi nhận tốc độ cao cần thiết để phân tích các dấu hiệu rung quan trọng mà các mô-đun I/O chậm hơn có thể bỏ lỡ.
Ứng dụng trong Cơ sở hạ tầng Quan trọng
Dầu khí ¡ª Giám sát dàn máy nén: Tại các trạm nén khí tự nhiên, model 330104-05-12-10-02-00 thường được lắp ở đầu không truyền động của máy nén ly tâm để giám sát dịch chuyển trục theo hướng xuyên tâm. Hoạt động liên tục trong môi trường được phân loại Zone 1 (IEC 60079), đầu dò đạt chứng nhận ATEX và có khả năng chống thấm IP67 đảm bảo chịu được sự xâm nhập của ngưng tụ hydrocarbon và môi trường chứa H₂S mà không làm suy giảm tín hiệu. Các nhà vận hành ở Permian Basin và Biển Bắc đã chuẩn hóa sử dụng dòng Bently Nevada 3300 XL vì tín hiệu đầu ra ổn định trong toàn bộ dải nhiệt độ ổ trục từ -35ºC đến +177ºC, phù hợp với các điều kiện thời tiết mùa vụ và sự cố quy trình.
Khai thác mỏ ¡ª Bảo vệ máy nghiền và truyền động: Môi trường khai thác đá cứng dưới lòng đất gây ra bụi bẩn cực độ, va đập cơ học và dao động nhiệt độ lớn cho thiết bị đo. Thân đầu dò bằng thép không gỉ chắc chắn và cáp nối bọc giáp của model 330104-05-12-10-02-00 chống chịu tốt với môi trường có nhiều hạt mài mòn trong các ứng dụng máy nghiền SAG và máy nghiền hàm. Khi tích hợp với hệ thống giám sát rung, nó cung cấp cảnh báo sớm về mòn ổ trục và lệch trục — những lỗi nếu không phát hiện kịp có thể dẫn đến hỏng hóc nghiêm trọng, gây thiệt hại hàng triệu đô la do ngừng hoạt động ngoài kế hoạch và nguy hiểm nghiêm trọng cho nhân viên dưới lòng đất.
Phát điện ¡ª Giám sát Turbine Hơi nước: Các nhà máy điện chu trình hỗn hợp dựa vào việc giám sát vị trí trục liên tục để bảo vệ các turbine hơi nước giá trị cao khỏi ma sát, xoáy dầu và cộng hưởng tốc độ tới hạn. Phản hồi tần số DC đến 10.000 Hz của model 330104-05-12-10-02-00 ghi nhận cả độ lệch trục chậm và các bất ổn dưới tần số cao, cung cấp dữ liệu toàn phổ theo tiêu chuẩn bảo vệ máy móc API 670. Sản phẩm tương thích với các bộ giám sát giá đỡ Bently Nevada 3500 series, là bản nâng cấp thay thế dễ dàng cho các hệ thống 7200 series đã cũ.
Câu hỏi thường gặp về An ninh & Chất lượng
Hỏi: Sản phẩm 330104-05-12-10-02-00 được bảo hành như thế nào?
Đáp: Mỗi thiết bị do Industrial Control Hub bán ra đều có bảo hành 12 tháng bao gồm lỗi sản xuất và hỏng hóc linh kiện sớm trong điều kiện vận hành bình thường. Quy trình bảo hành của chúng tôi đơn giản: liên hệ [email protected] với số đơn hàng và mô tả lỗi, chúng tôi sẽ sắp xếp thay thế hoặc sửa chữa trong vòng 5 ngày làm việc.
Hỏi: Thiết bị này có được chứng nhận sử dụng trong khu vực nguy hiểm ATEX Zone 1 không?
Đáp: Có. Bently Nevada 330104-05-12-10-02-00 có chứng nhận ATEX và IECEx để sử dụng trong khu vực Zone 1 và Zone 2 nhóm khí IIC, phù hợp với các phân loại khu vực nguy hiểm nghiêm ngặt nhất trong ngành dầu khí và hóa chất.
Hỏi: Bộ chuyển đổi này có tuân thủ tiêu chuẩn bảo vệ máy móc API 670 không?
Đáp: Dòng 3300 XL, bao gồm 330104-05-12-10-02-00, được thiết kế và kiểm tra để đáp ứng yêu cầu của API 670 (Phiên bản thứ 5) cho hệ thống đo rung và vị trí không tiếp xúc. Nó tương thích với giá đỡ màn hình tuân thủ API 670 của dòng 3500 từ Bently Nevada.
Hỏi: Thời gian giao hàng của sản phẩm này là bao lâu?
Đáp: Thời gian chuẩn là 3–7 ngày làm việc cho các đơn vị có sẵn trong kho. Đối với đơn hàng số lượng lớn hoặc yêu cầu gấp, vui lòng liên hệ trực tiếp đội ngũ bán hàng của chúng tôi tại [email protected] hoặc +0086 18359243191 để xác nhận lịch giao hàng.
Hỏi: Industrial Control Hub có thể cung cấp tài liệu như chứng chỉ hiệu chuẩn hoặc hồ sơ truy xuất vật liệu không?
Đáp: Có. Theo yêu cầu, chúng tôi có thể cung cấp tài liệu nhà máy có sẵn bao gồm bảng dữ liệu hiệu chuẩn, chứng chỉ vật liệu và báo cáo kiểm tra. Vui lòng chỉ rõ yêu cầu tài liệu khi gửi yêu cầu.
Hỏi: 330104-05-12-10-02-00 có tương thích với phần mềm Bently Nevada System 1 không?
Đáp: Có. Bộ chuyển đổi này hoàn toàn tương thích với phần mềm giám sát và chẩn đoán tình trạng Bently Nevada System 1 khi sử dụng với giá đỡ màn hình dòng 3500 tương thích, cho phép phân tích xu hướng, quản lý cảnh báo và quy trình bảo trì dự đoán.
