Product Description

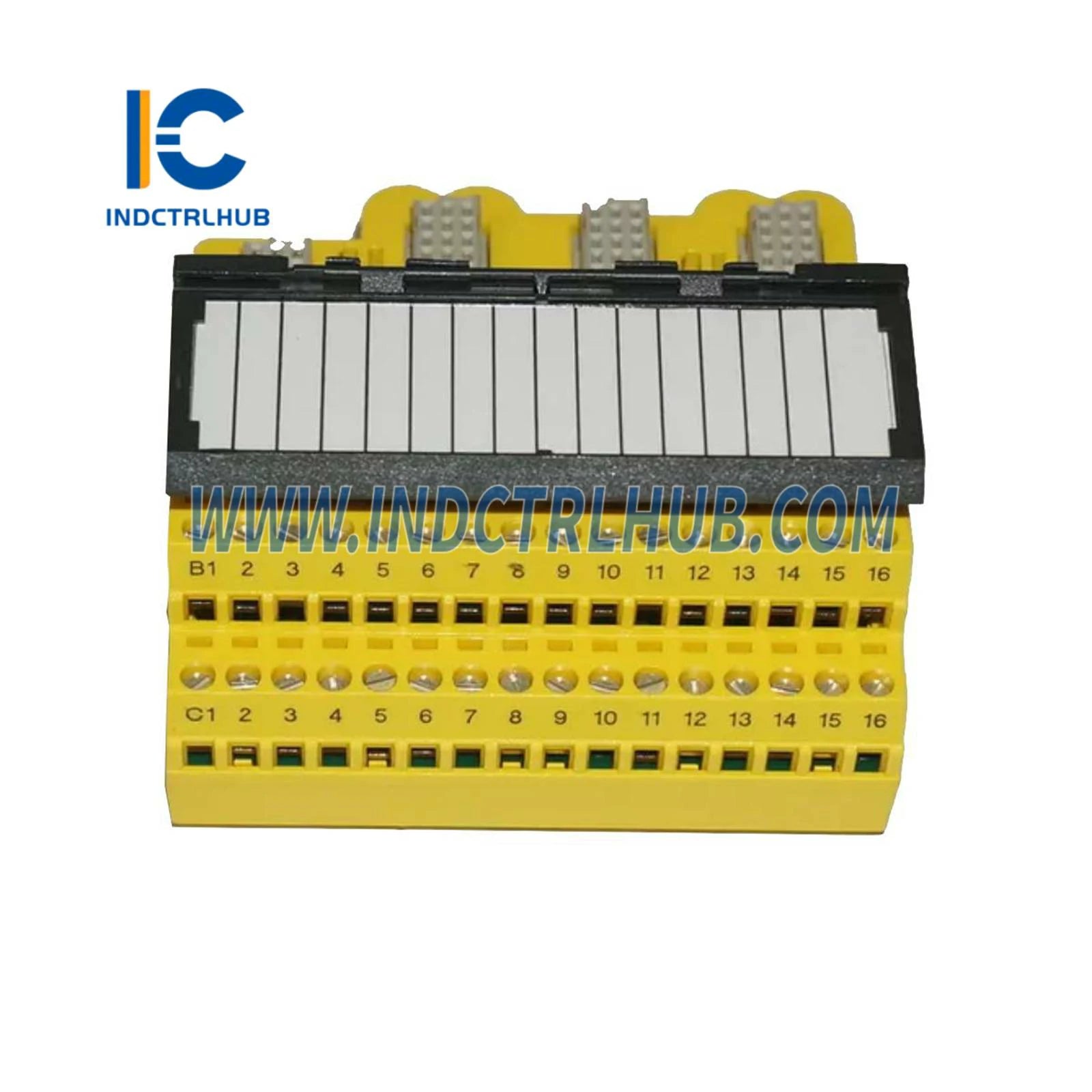

Khối đầu cuối SLS Emerson KJ2201X1-HA1
Emerson KJ2201X1-HA1 là bộ lắp ráp khối đầu cuối có độ tin cậy cao được thiết kế đặc biệt cho các ứng dụng Hệ thống Thiết bị An toàn (SIS) trong nền tảng DeltaV. Thành phần giao diện quan trọng này cung cấp kết nối đấu dây hiện trường an toàn, đáng tin cậy cho Bộ giải Logic SLS 1508, đảm bảo hoạt động an toàn trong các môi trường điều khiển quy trình quan trọng về an toàn.
Thông số kỹ thuật
- Mã model: KJ2201X1-HA1
- Loại sản phẩm: Bộ lắp ráp khối đầu cuối SLS
- Độ tương thích hệ thống: DeltaV SIS (Hệ thống Thiết bị An toàn)
- Ứng dụng chính: Giao diện đấu dây hiện trường cho Bộ giải Logic SLS 1508
- Cấu hình đầu nối: Đầu vít mật độ cao với rào chắn an toàn
- Hỗ trợ cỡ dây: 14-22 AWG (0.5-2.5 mm²)
- Điện Áp: Tối đa 250V AC/DC
- Cường Độ Dòng: 10A mỗi điểm đầu cuối
- Nhiệt Độ Hoạt Động: -40°C đến +70°C (-40°F đến +158°F)
- Chứng Nhận An Toàn: Đạt chuẩn IEC 61508 SIL 3, được TÜV phê duyệt
- Gắn: Tương thích ray DIN với giá đỡ DeltaV SIS
- Vật Liệu: Vỏ nhựa nhiệt dẻo chống cháy (UL94 V-0)
Tính Năng Cốt Lõi & Lợi Ích An Toàn
- Thiết Kế Đạt Chuẩn SIL 3: Đáp ứng yêu cầu IEC 61508 cho ứng dụng Mức Độ Toàn Vẹn An Toàn 3, cung cấp mức độ đảm bảo an toàn chức năng cao nhất
- Kết Nối An Toàn: Đầu vít cố định ngăn ngừa hư hại sợi dây và đảm bảo tính toàn vẹn kết nối lâu dài dưới rung động
- Nhận Diện Thị Giác: Khối đầu cuối mã màu và nhãn rõ ràng giúp kiểm tra lắp đặt và bảo trì nhanh chóng
- Rào Cách Cách Ly: Cách ly điện tích hợp bảo vệ mạch bộ giải logic khỏi lỗi và xung điện phía hiện trường
- Kiến Trúc Thay Thế Nóng: Cho phép thay thế khối đầu cuối trong quá trình bảo trì định kỳ mà không làm gián đoạn dây hiện trường
- Tích Hợp Chẩn Đoán: Hoạt động liền mạch với khả năng chẩn đoán DeltaV SIS để giám sát sức khỏe liên tục
Ứng dụng Hệ thống Thiết bị An toàn
Khối đầu cuối KJ2201X1-HA1 đóng vai trò là giao diện quan trọng giữa thiết bị đo hiện trường và logic an toàn trong môi trường công nghiệp khắt khe:
- Hệ Thống Dừng Khẩn Cấp (ESD): Kết nối nút dừng khẩn cấp, công tắc giới hạn và van dừng với bộ giải logic SLS 1508 trong các cơ sở dầu khí, đảm bảo phản ứng nhanh với các điều kiện nguy hiểm
- Phát Hiện Cháy & Khí: Giao tiếp với cảm biến ngọn lửa, cảm biến khí và thiết bị báo động với bộ điều khiển an toàn trong nhà máy lọc dầu và hóa chất để phát hiện nguy hiểm sớm
- Hệ Thống Quản Lý Đầu Đốt (BMS): Cung cấp kết nối đáng tin cậy cho máy quét ngọn lửa, van nhiên liệu và hệ thống đánh lửa trong các ứng dụng phát điện và nồi hơi công nghiệp
- Bảo Vệ Áp Suất Độ Tin Cậy Cao (HIPPS): Kết nối cảm biến áp suất và van cách ly trong hệ thống đường ống để ngăn ngừa sự cố quá áp
- Hệ Thống An Toàn Máy Móc: Giao tiếp với rèm ánh sáng an toàn, khóa liên động và nút dừng khẩn cấp với bộ điều khiển an toàn lập trình trong môi trường sản xuất
Tích hợp với Kiến Trúc DeltaV SIS
Giao Diện Bộ Giải Logic: KJ2201X1-HA1 gắn trực tiếp lên các giá đỡ ngang DeltaV SIS (như VE4050S2K1C0) và cung cấp điểm kết nối vật lý giữa thiết bị hiện trường và mô-đun Bộ Giải Logic KJ2201X1-BA1 SLS 1508. Kiến trúc mô-đun này cho phép cấu hình hệ thống linh hoạt đồng thời duy trì tính toàn vẹn an toàn nghiêm ngặt.
Hỗ trợ dự phòng: Trong các cấu hình SIS dự phòng, các khối đầu cuối ghép đôi đảm bảo hoạt động liên tục ngay cả khi xảy ra lỗi điểm đơn. Thiết kế hỗ trợ cả kiến trúc simplex và dự phòng mà không cần các thành phần phần cứng khác nhau.
Kiến trúc đi dây: Khối đầu cuối hỗ trợ cả thiết kế mạch an toàn thường được cấp nguồn và không cấp nguồn, hỗ trợ các cấu hình bỏ phiếu 1oo1, 1oo2 và 2oo3 thường được yêu cầu trong các ứng dụng SIL 2 và SIL 3.
Hướng dẫn lắp đặt & cấu hình
Việc lắp đặt tuân theo các thực hành tiêu chuẩn DeltaV SIS: khối đầu cuối được gắn vào thanh mang bên cạnh mô-đun logic solver, với dây trường được kết nối tại các điểm đầu cuối được đánh dấu rõ ràng. Mỗi đầu cuối chấp nhận kết nối dây có đầu cos hoặc dây trần, với thông số mô-men xoắn 0.5-0.6 Nm (4.4-5.3 lb-in) để đảm bảo kết nối kín khí mà không siết quá chặt.
Đất đúng cách rất quan trọng cho hiệu suất hệ thống an toàn. KJ2201X1-HA1 bao gồm các đầu nối đất chuyên dụng phải được kết nối với hệ thống đất an toàn của nhà máy bằng dây tối thiểu 14 AWG để duy trì an toàn điện và giảm thiểu nhiễu điện từ.
Bảo trì & Quản lý vòng đời
Là một thành phần thụ động, khối đầu cuối yêu cầu bảo trì tối thiểu ngoài việc kiểm tra định kỳ độ chặt của đầu nối và kiểm tra bằng mắt về hư hỏng vật lý hoặc ăn mòn. Trong các khoảng thời gian kiểm tra chứng minh (thường 1-3 năm tùy theo yêu cầu SIL), kỹ thuật viên có thể xác minh tính toàn vẹn kết nối bằng kiểm tra liên tục mà không cần tháo dây trường.
Các bộ phận thay thế chính hãng Emerson đảm bảo tiếp tục tuân thủ các chứng nhận an toàn gốc và duy trì bảo hành hệ thống. Việc sử dụng các thành phần không phải OEM trong hệ thống an toàn có thể làm mất hiệu lực chứng nhận và ảnh hưởng đến hiệu suất an toàn chức năng.
Tại sao chọn INDUSTRIAL CONTROL HUB?
- ✓ Thành phần OEM được chứng nhận: Các bộ phận Emerson niêm phong nhà máy với đầy đủ tài liệu chứng nhận an toàn
- ✓ Hỗ trợ tuân thủ SIL: Gói tài liệu kỹ thuật bao gồm chứng nhận TÜV và sổ tay an toàn
- ✓ Logistics toàn cầu: Vận chuyển nhanh đến Mỹ, Anh, EU và châu Á - Thái Bình Dương với hỗ trợ hải quan
- ✓ Kỹ thuật ứng dụng: Hướng dẫn chuyên gia về kiến trúc SIS và lựa chọn thành phần
- ✓ Truy xuất nguồn gốc: Chuỗi quản lý đầy đủ từ nhà sản xuất đến công trường lắp đặt
Các Thành Phần Hệ Thống An Toàn Liên Quan
| Sản phẩm | Mô tả | Liên kết |
|---|---|---|
| Emerson KJ2201X1-BA1 | SLS 1508 Logic Solver Safety Controller - Mô-đun xử lý lõi cho các ứng dụng SIL 3 | Xem sản phẩm |
| Emerson KJ2201X1-HA1 Simplex | DeltaV SIS Simplex SLS Terminal Block - Cấu hình thay thế cho hệ thống kênh đơn | Xem sản phẩm |
| Emerson VE4050S2K1C0 | DeltaV 8-Wide Logic Solver Horizontal Carrier - Khung gắn cho các mô-đun SLS | Xem sản phẩm |
