Kiến Thức Cơ Bản Về Giám Sát Rung Bently Nevada: Cách Chọn Đầu Dò và Bộ Biến Đổi Phù Hợp

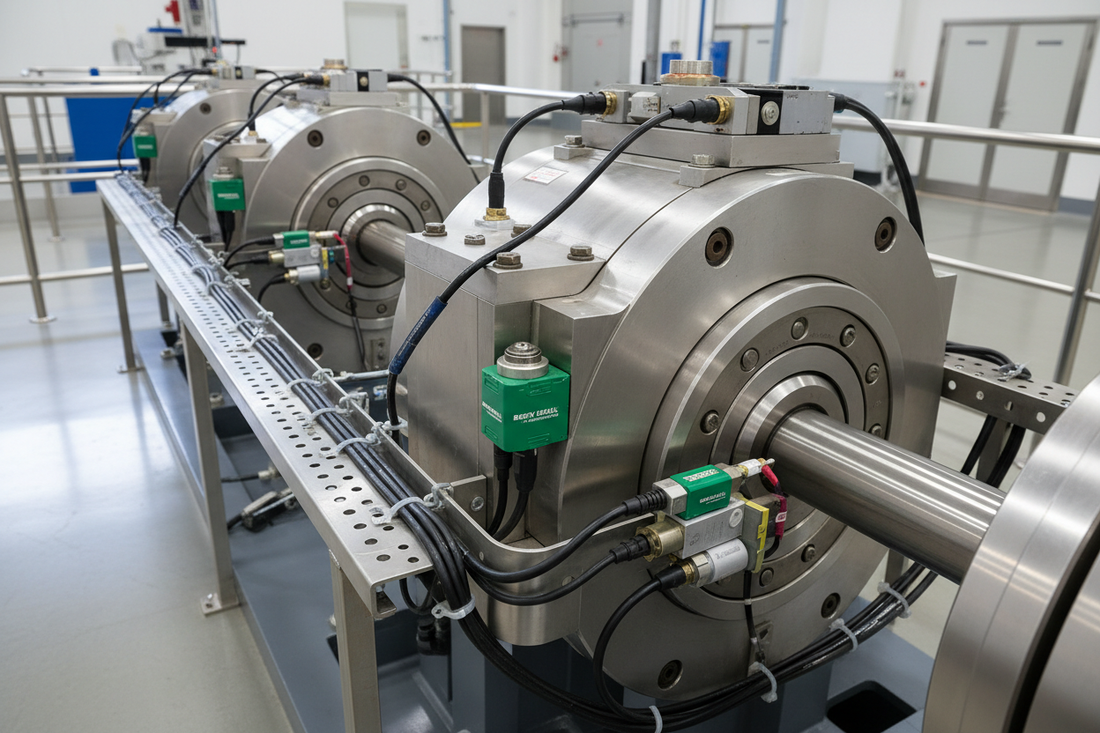

Vai Trò của Giám Sát Rung Động trong Độ Tin Cậy của Thiết Bị Quay

Một tuabin hơi nước trong nhà máy điện chạy ở tốc độ 3.600 vòng/phút, 24/7. Không có cảnh báo, sự cố gãy vòng bi thảm khốc gây thiệt hại 2 triệu đô la cùng với 3 tuần ngừng hoạt động. Tổng thiệt hại: 8 triệu đô la. Với giám sát rung động Bently Nevada đúng cách: cảnh báo sớm 48 giờ trước khi hỏng, tắt máy theo kế hoạch, thay vòng bi trong bảo trì định kỳ, chi phí: 50 nghìn đô la. Tiết kiệm: 7,95 triệu đô la.

Giám sát rung động cung cấp: Phát hiện lỗi sớm: xác định vấn đề trước nhiều tuần/tháng trước khi hỏng (mòn vòng bi, lệch trục, mất cân bằng, lỏng lẻo). Ngăn ngừa thiệt hại thảm khốc: tắt máy trước khi xảy ra thiệt hại thứ cấp. Tối ưu hóa bảo trì: lịch trình dựa trên tình trạng thay vì thời gian. Kéo dài tuổi thọ thiết bị: MTBF dài hơn 20-30% với giám sát đúng cách. Tuân thủ quy định: yêu cầu API 670/671 cho máy móc quan trọng.

Các Loại Cảm Biến Bently Nevada Phổ Biến

1. Đầu dò Tiếp cận (Dịch chuyển dòng xoáy)

Công nghệ: Đo dịch chuyển trục không tiếp xúc bằng dòng xoáy. Dòng Bently Nevada 3300 XL: Tiêu chuẩn ngành hơn 30 năm. Đầu dò 330103 8mm, Đầu dò 330907 NSv gắn ngược. Đo lường: Rung động hướng kính trục (dịch chuyển), vị trí trục theo chiều dọc, độ lệch tâm. Phạm vi: Thường 0-500 µm (0-20 mils) đỉnh-đỉnh. Phản hồi tần số: 0 Hz (DC) đến 10 kHz. Ứng dụng: Vòng bi trục, vòng bi đẩy, vị trí trục, động lực học rôto. Ưu điểm: Đo chuyển động thực của trục, phản hồi DC (vị trí tĩnh), độ chính xác cao. Hạn chế: Cần mục tiêu dẫn điện (trục), lắp đặt phức tạp, nhạy cảm với nhiệt độ.

2. Gia tốc kế (Piezô điện)

Công nghệ: Tinh thể piezô điện tạo điện tích tỷ lệ với gia tốc. Dòng Bently Nevada 330400: Gia tốc kế đa dụng. Đo lường: Rung động vỏ vòng bi (gia tốc). Phạm vi: ±50g đến ±500g đỉnh. Phản hồi tần số: 2 Hz đến 10 kHz (có khả năng tần số cao). Ứng dụng: Vòng bi lăn, hộp số, máy móc tốc độ cao, tần số lưỡi cắt. Ưu điểm: Dải tần rộng, dễ lắp đặt (gắn đinh/từ tính), không cần khe hở. Hạn chế: Không đo được DC, nhạy cảm với cách gắn, giới hạn nhiệt độ.

3. Bộ chuyển đổi vận tốc (Seismoprobe)

Công nghệ: Cuộn dây chuyển động trong từ trường tạo điện áp tỷ lệ với vận tốc. Dòng Bently Nevada 9200: Cảm biến vận tốc Seismoprobe. Đo lường: Rung động vỏ vòng bi (vận tốc). Phạm vi: 0-50 mm/s RMS điển hình. Phản hồi tần số: 10 Hz đến 1 kHz. Ứng dụng: Máy tốc độ thấp (<1800 vòng/phút), quạt, bơm, động cơ, máy móc chung. Ưu điểm: Tự phát điện (không cần nguồn), bền, lắp đặt đơn giản. Hạn chế: Dải tần hạn chế, lớn/nặng hơn gia tốc kế, nhạy cảm với nhiệt độ.

4. Keyphasor (Tham chiếu Pha)

Công nghệ: Đầu dò tiếp cận phát hiện dấu hiệu một vòng quay trên trục. Bently Nevada 3300 XL Keyphasor: Hệ thống tham chiếu pha tiêu chuẩn. Chức năng: Cung cấp tham chiếu thời gian cho phân tích rung động (pha, đồ thị quỹ đạo, cân bằng). Ứng dụng: Tất cả máy quay cần phân tích pha, cân bằng, chẩn đoán. Quan trọng cho: Chẩn đoán mất cân bằng, phát hiện lệch trục, phân tích động lực học rôto. Lắp đặt: Một đầu dò mỗi trục, quan sát rãnh/chìa khóa hoặc băng phản quang.

Các Yếu Tố Cân Nhắc Khi Lựa Chọn

1. Phạm Vi Đo và Độ Nhạy

Đầu dò tiếp cận: Phù hợp phạm vi đầu dò với rung động dự kiến. Máy nhỏ: phạm vi 200 µm (8 mils). Tuabin lớn: 500 µm (20 mils) hoặc 1000 µm (40 mils). Điện áp khe hở: -7V đến -10V điển hình (xác minh với proximitor). Gia tốc kế: Phù hợp độ nhạy với mức rung động. Rung thấp (<5g): độ nhạy 100 mV/g. Rung cao (>50g): độ nhạy 10 mV/g. Tránh bão hòa (đầu ra >±5V). Vận tốc: Phù hợp phạm vi với tốc độ máy. Tốc độ thấp: phạm vi 0-25 mm/s. Tốc độ cao: phạm vi 0-50 mm/s.

2. Yêu Cầu Phản Hồi Tần Số

Tốc độ chạy: Cảm biến phải bao phủ 0,5× đến 10× tốc độ chạy. Ví dụ: máy 3600 vòng/phút (60 Hz) cần tối thiểu 30 Hz đến 600 Hz. Tần số lưỡi cắt: Cần gia tốc kế cho tần số cao (>1 kHz). Phụ tần số: Đầu dò tiếp cận tốt nhất cho <1× tốc độ chạy (rung dầu, cọ xát). Quy tắc chung: Tiếp cận (0-200 Hz), vận tốc (10-1000 Hz), gia tốc kế (2-10.000 Hz).

3. Phương Pháp Lắp Đặt

Đầu dò tiếp cận: Lắp đặt cố định, cần lỗ gắn gia công. Kích thước ren: M10×1, M12×1.5, M18×1 phổ biến. Chiều dài đầu dò: tiêu chuẩn 50mm, 75mm, 100mm, 150mm. Khe hở: 1-2mm (40-80 mils) điểm hoạt động điển hình. Gia tốc kế: Gắn đinh (tốt nhất), gắn nam châm (di động), keo dán (tạm thời). Bề mặt gắn: phẳng, sạch, độ nhám <0,025mm. Mô men siết: 5-7 Nm cho gắn đinh. Vận tốc: Gắn đinh hoặc bu lông, ít quan trọng hơn gia tốc kế.

4. Yêu Cầu Cáp

Cáp hệ thống tiếp cận: Cáp nối dài 330130 (1m đến 9m). Cáp kết nối 16710 (từ đầu dò đến proximitor). Tổng chiều dài hệ thống: thường <9m (30ft). Cáp bọc giáp hoặc không bọc tùy môi trường. Cáp gia tốc kế: Cáp đồng trục nhiễu thấp, thường <100m. Tránh cộng hưởng cáp (dùng cáp giảm chấn). Vận tốc: Cáp đôi xoắn tiêu chuẩn, thường <300m.

5. Điều Kiện Môi Trường

Nhiệt độ: Tiếp cận: -30°C đến +120°C tiêu chuẩn, +200°C nhiệt độ cao. Gia tốc kế: -55°C đến +120°C tiêu chuẩn, +650°C nhiệt độ cao. Vận tốc: -20°C đến +120°C điển hình. Khu vực nguy hiểm: Cần cảm biến chứng nhận ATEX/IECEx. Proximitor 170180 ATEX cho Khu vực 0/1. Rào chắn an toàn nội tại: Rào chắn IS 3500/04. Độ ẩm/ô nhiễm: Cảm biến đạt chuẩn IP67/IP68 cho môi trường khắc nghiệt. Gia tốc kế kín hermetic cho môi trường biển/ngoài khơi.

Tương Thích Hệ Thống Cảm Biến - Bộ Giám Sát

Hệ Thống Bently Nevada 3500

Giá đỡ: Giá đỡ 3500/05 14 khe hoặc Giá đỡ mini 7 khe. Nguồn điện: Nguồn AC 3500/15 hoặc Nguồn DC. Bộ giám sát tiếp cận: 3500/40M 4 kênh, 3500/42M 4 kênh. Bộ giám sát gia tốc/vận tốc: 3500/42M giám sát địa chấn. Keyphasor: Module Keyphasor 3500/25. Giao tiếp: Cổng giao tiếp Ethernet 3500/92.

Yêu Cầu Cấu Hình

Cài đặt proximitor: Loại đầu dò (8mm, 11mm, 14mm), bù chiều dài cáp, xác minh điện áp khe hở. Cài đặt gia tốc kế: Độ nhạy (mV/g), tích hợp (gia tốc→vận tốc→dịch chuyển), lọc tần số. Ngưỡng cảnh báo: Cảnh báo (1,5× bình thường), nguy hiểm (2,5× bình thường), tắt máy (3× bình thường). Tuân thủ API 670: Logic bỏ phiếu (2oo3), bỏ qua hạn chế, bộ hẹn giờ trễ cảnh báo.

Những Sai Lầm Thường Gặp Khi Lựa Chọn và Lắp Đặt

Sai Lầm 1: Chiều Dài Đầu Dò Sai

Vấn đề: Đầu dò quá ngắn, không thể tiếp cận trục qua vỏ vòng bi. Giải pháp: Đo chiều sâu lắp đặt trước khi đặt hàng. Chiều dài tiêu chuẩn: 50mm, 75mm, 100mm, 150mm. Có thể đặt chiều dài tùy chỉnh.

Sai Lầm 2: Cài Đặt Khe Hở Sai

Vấn đề: Khe hở quá nhỏ (<0,5mm) hoặc quá lớn (>3mm), hoạt động không tuyến tính. Giải pháp: Đặt khe hở 1-2mm (40-80 mils), xác minh điện áp khe hở -8V đến -9V. Dùng dụng cụ cài khe hở khi lắp đặt.

Sai Lầm 3: Lắp Gia Tốc Kế Kém

Vấn đề: Gắn nam châm trên bề mặt gồ ghề, phản hồi tần số giảm. Giải pháp: Gắn đinh cho lắp đặt cố định. Chuẩn bị bề mặt phẳng, sạch. Xiết mô men theo quy định.

Sai Lầm 4: Chiều Dài Cáp Quá Dài

Vấn đề: Hệ thống tiếp cận tổng chiều dài >9m, tín hiệu suy giảm. Giải pháp: Giữ tổng chiều dài đầu dò + cáp nối dài + cáp kết nối <9m. Dùng proximitor gần máy nếu cần.

Sai Lầm 5: Thiếu Keyphasor

Vấn đề: Không thể chẩn đoán mất cân bằng hoặc lệch trục nếu không có tham chiếu pha. Giải pháp: Luôn lắp Keyphasor trên máy quan trọng. Cần thiết cho cân bằng và chẩn đoán.

Nghiên Cứu Trường Hợp: Cải Thiện Độ Tin Cậy Máy Nén

Cơ sở: Nhà máy xử lý khí tự nhiên. Thiết bị: Máy nén ly tâm, 8.000 vòng/phút, API 617. Giám sát ban đầu: Bộ chuyển đổi vận tốc chỉ trên vỏ vòng bi. Vấn đề: Hỏng vòng bi bất ngờ mỗi 18-24 tháng, 500 nghìn đô la mỗi lần (phụ tùng + ngừng máy).

Phân tích nguyên nhân gốc: Cảm biến vận tốc không đủ cho máy tốc độ cao. Không phát hiện được dao động phụ tần (rung dầu). Phản hồi tần số hạn chế bỏ sót lỗi vòng bi sớm.

Giải pháp thực hiện: Nâng cấp hệ thống Bently Nevada 3500. Lắp đầu dò tiếp cận 3300 XL (X-Y trên mỗi vòng bi). Thêm gia tốc kế để giám sát tần số cao. Lắp Keyphasor làm tham chiếu pha. Kết nối với bộ giám sát 3500/40M trong giá đỡ 3500/05.

Kết quả (3 năm sau nâng cấp): Không còn hỏng vòng bi bất ngờ. Phát hiện sớm rung dầu (cảnh báo 48 giờ). Thay vòng bi theo kế hoạch trong thời gian bảo trì. Tuổi thọ vòng bi kéo dài trên 4 năm. ROI: 8 tháng (tránh được một lần hỏng). Tiết kiệm hàng năm: 450 nghìn đô la.

Bảng Kiểm Tra Lựa Chọn

Thông số máy: Tốc độ chạy (RPM), loại vòng bi (trục/bi lăn), mức rung dự kiến, dải nhiệt độ vận hành. Yêu cầu đo lường: Dịch chuyển, vận tốc hay gia tốc? Dải tần cần thiết (phụ tần đến tần số lưỡi cắt)? Cần tham chiếu pha? Tuân thủ API 670/671? Lựa chọn cảm biến: Tiếp cận: 3300 XL 8mm hay NSv gắn ngược? Gia tốc kế: độ nhạy và phạm vi? Vận tốc: seismoprobe dòng 9200? Keyphasor: module 3500/25? Lắp đặt: Chiều dài đầu dò đủ? Lỗ gắn đã chuẩn bị? Lộ trình cáp đã lên kế hoạch? Có dụng cụ cài khe hở? Tương thích hệ thống: Giá đỡ 3500 kích thước phù hợp? Đã chọn module giám sát? Cổng giao tiếp cho SCADA? Nguồn điện đã chỉ định?

Kết Luận

Giám sát rung động Bently Nevada hiệu quả đòi hỏi: hiểu biết các loại cảm biến (tiếp cận cho dịch chuyển, gia tốc kế cho tần số cao, vận tốc cho máy móc chung, Keyphasor cho pha), lựa chọn đúng (phạm vi, độ nhạy, phản hồi tần số, phương pháp lắp đặt, môi trường), tương thích hệ thống (bộ giám sát 3500, giá đỡ, nguồn, giao tiếp), tránh các sai lầm phổ biến (chiều dài sai, lắp kém, cáp quá dài). Yếu tố thành công: phù hợp cảm biến với ứng dụng, lắp đặt theo quy cách, xác minh khe hở/lắp đặt, bao gồm Keyphasor, tích hợp với hệ thống 3500.
