Bước nhảy tự động hóa của Schröder

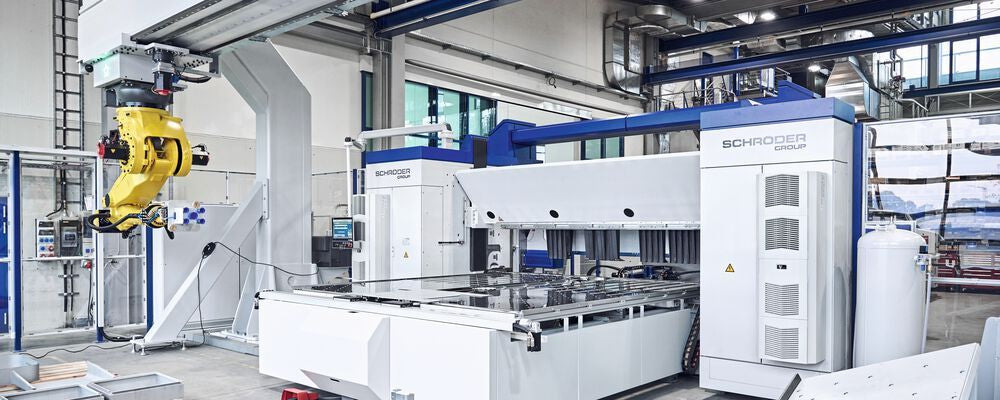

Nhóm Schröder vừa ra mắt MAK 4 Evolution UD. Hệ thống này có robot Fanuc cho tự động hóa hoàn toàn. Phần mềm của họ điều khiển mọi thứ, không cần chuyên môn về robot. Ít giải pháp nào xử lý được các tấm kim loại nặng trên 100 ký. Thông thường, robot vận hành máy uốn phanh, điều này chậm và phức tạp. Máy uốn xoay của Schröder đang thay đổi điều này. Họ đang tiến vào các lĩnh vực do uốn khuôn chiếm ưu thế.
"Kẹp Một Lần, Uốn Mọi Thứ"
Schröder's tự động uốn cong hai chiều hiệu quả. Nó tuân theo nguyên tắc "kẹp một lần, uốn mọi thứ" để có chu trình nhanh. Euroblech đã trình diễn tương lai ấn tượng của việc uốn kim loại nặng này. Robot tải các tấm dày tới 6mm. Kích thước có thể lên đến 3000 × 1500 mm. Sản phẩm hoàn thiện được xếp chồng tự động. Các điểm dừng khí nén và thanh uốn cho phép vận hành không cần robot.
Giữ Mọi Thứ Đơn Giản
Schröder hướng tới một giải pháp mạnh mẽ, thân thiện với người dùng. Nó kết hợp độ lặp lại cao với thời gian chu trình nhanh. Quan trọng là, việc uốn diễn ra mà không cần sự can thiệp của robot. Máy uốn quay đã được tự động hóa cao. Việc định vị tấm chính xác là then chốt. Hệ thống Xử lý Tiên tiến của họ sử dụng phát hiện cạnh quang học. Hai camera phát hiện vị trí của tấm. Việc này diễn ra ngay phía sau đường uốn. Nó được so sánh với hình học tấm phẳng. Điều này đảm bảo vật liệu phù hợp với chương trình uốn.
Hệ Thống Định Vị Chính Xác
Quá trình đo vị trí cũng được thực hiện. Nó phát hiện sự quay và lệch của các thành phần. Máy nhanh chóng tính toán các điều chỉnh trục. Thay vì đo bằng backgauge, tấm kim loại được đo cách đường gấp 200 mm về phía sau. Tay dừng tấm hút của máy xử lý việc định vị. Điều này loại bỏ nhu cầu đặt robot chính xác. Tiếp xúc chậm hơn của robot với các chốt backgauge được giới hạn. Nó chỉ dành cho các tấm có kích thước lên đến 2500 × 1200 mm. Điều này chuẩn bị tấm tiếp theo trong quá trình vận hành chính.
Xử lý Robot Liền Mạch
Robot đầu tiên lấy một tờ giấy trắng từ pallet. Nó chuyển tờ giấy này đến bộ phận phát hiện hai tờ chồng lên nhau. Hệ thống đơn giản này ngăn không cho lấy hai tờ cùng lúc. Nam châm phân tán tại các trạm lấy cũng hỗ trợ. Cánh tay robot sau đó định vị chính xác tờ giấy. Một bàn định tâm đơn giản được sử dụng. Robot đặt tờ giấy lên bàn nghiêng. Nó trượt vào hai điểm dừng cố định. Điểm dừng tấm hút của trung tâm uốn định vị nó để uốn.
Sử Dụng Thời Gian Rảnh Hiệu Quả
Robot sau đó xếp các sản phẩm đã uốn cong. Có thể sử dụng một trạm quay. Nó giữ sản phẩm theo chiều dọc. Robot kẹp từ phía bên kia. Điều này cho phép xếp chồng theo các hướng khác nhau. Ngoài ra, các phôi thô thường cần được lật sau khi cắt laser. Trạm quay xử lý việc này. Điều này tránh được một quy trình thủ công riêng biệt. Tuy nhiên, việc lật để uốn ngược thường không cần thiết. Thanh uốn lên xuống xử lý những trường hợp đó.
Tăng tốc thời gian chu trình
Hệ thống đạt được tốc độ chu trình cao một cách hiệu quả. Robot tải phôi trong khi máy thiết lập. Trong khi uốn, robot tải phôi tiếp theo hoặc dỡ một chi tiết đã hoàn thành.
