Product Description

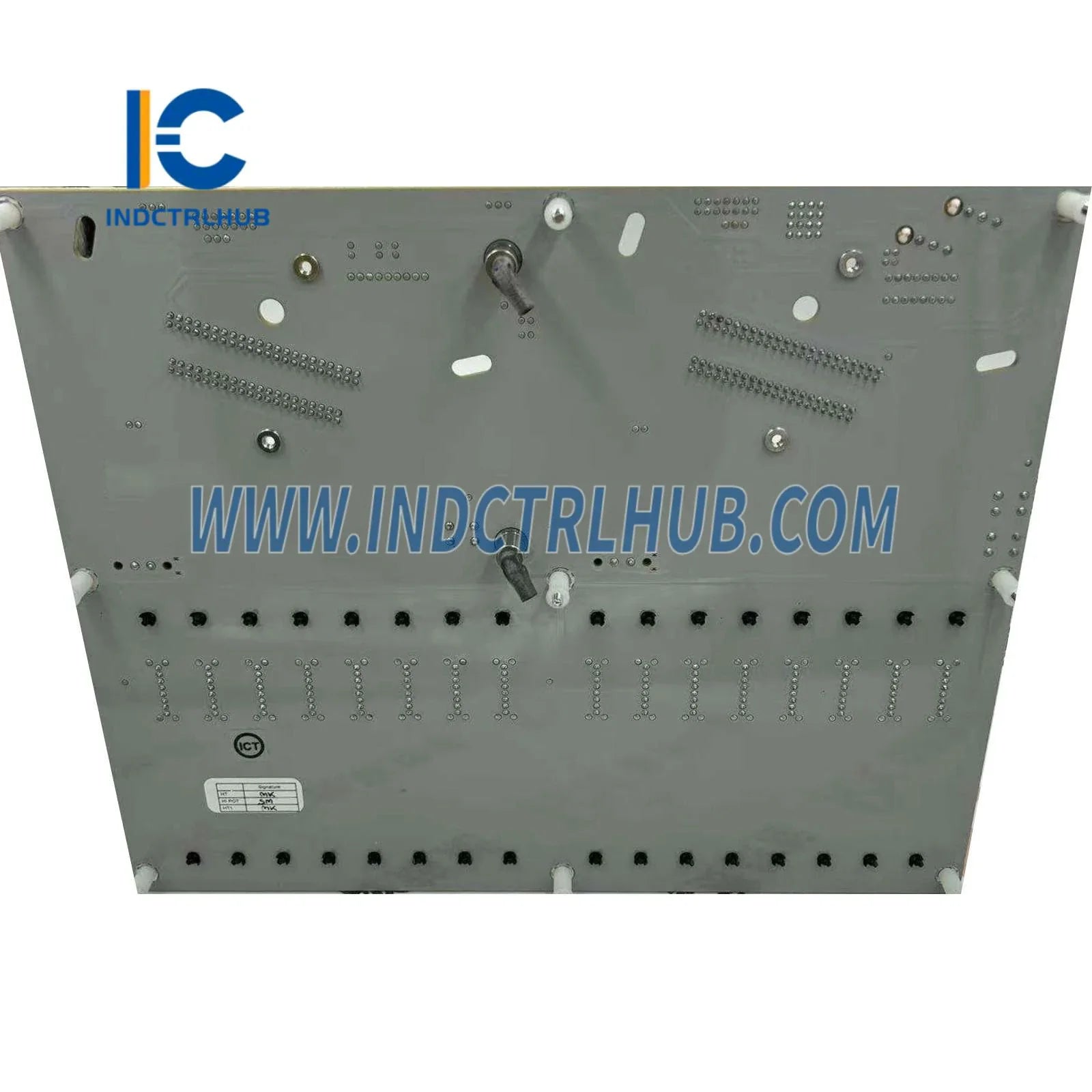

Аналоговый входной модуль Honeywell CC-GAIX11 с протоколом связи HART
Honeywell CC-GAIX11 представляет собой сложное решение для аналоговых входов, разработанное для требовательных условий управления процессами, где важны точные измерения и интеллектуальная связь с устройствами. Этот модуль с поддержкой HART соединяет традиционную аналоговую сигнализацию 4-20 мА с современными цифровыми диагностическими возможностями, обеспечивая надёжный мониторинг переменных процесса и комплексные данные о состоянии устройств через одно двухпроводное соединение.
Разработанный для бесшовной интеграции с распределёнными системами управления и SCADA-архитектурами, CC-GAIX11 решает ключевую задачу получения высококачественных аналоговых сигналов с полевого оборудования при одновременном доступе к цифровым данным HART для предиктивного обслуживания и расширенной диагностики. Инженеры-технологи и специалисты по автоматизации используют этот модуль для снижения сложности проводки, уменьшения затрат на установку и повышения интеллектуальности системы без ущерба проверенной надёжности технологии токовой петли 4-20 мА.
Основные возможности и технические преимущества
- 16-канальных входов с поддержкой HART: Одновременный мониторинг аналоговых переменных процесса и доступ к цифровым данным HART от интеллектуальных передатчиков, что позволяет реализовать стратегии предиктивного обслуживания и сократить незапланированные простои до 35%.
- Высокоточное преобразование сигналов: 16-битное АЦП обеспечивает точность 0,1% в полном диапазоне 4-20 мА, гарантируя точные измерения критически важных параметров процесса в фармацевтической, химической и нефтегазовой промышленности.
- Варианты взрывозащищённого исполнения: Сертифицирован для эксплуатации в опасных зонах (Класс I, Раздел 2), позволяя прямое подключение к полевым устройствам в взрывоопасной атмосфере без дополнительных барьеров.
- Горячая замена модулей: Замена модулей во время работы без остановки системы, минимизируя перерывы в производстве и поддерживая требования непрерывного производства.
- Комплексная диагностика: Встроенный мониторинг состояния каналов, обнаружение обрывов цепи и сигналы тревоги при выходе за пределы диапазона обеспечивают мгновенное уведомление о сбоях датчиков или проблемах с проводкой.
- Универсальная совместимость с источниками питания: Работает в диапазоне входного напряжения 18-32 В постоянного тока с защитой от обратной полярности, упрощая интеграцию в существующие шкафы управления.
Промышленные сценарии применения
Оптимизация процесса на НПЗ: В установках первичной перегонки нефти CC-GAIX11 подключается к датчикам температуры, давления и расхода по всей колонне, обеспечивая аналоговые измерения в реальном времени для каскадных контуров управления, а связь по протоколу HART позволяет удалённо проверять калибровку и обнаруживать дрейф датчиков — исключая дорогостоящие ручные проверки на месте.
Химическое серийное производство: Производители фармацевтики и специализированных химикатов используют модуль для контроля температуры реакторов, расхода ингредиентов и профилей давления с точностью, необходимой для соответствия FDA 21 CFR Part 11, а диагностика HART документирует работу датчиков для подтверждения записей партий.
SCADA-системы водоочистки: Муниципальные водные объекты используют CC-GAIX11 для сбора данных о pH, мутности, остаточном хлоре и расходе с удалённых насосных станций, при этом данные HART обеспечивают раннее предупреждение о загрязнении датчиков или смещении калибровки до ухудшения качества воды.
Мониторинг электроснабжения: Системы подачи воды в котлы, управление температурой пара и мониторинг выбросов выигрывают от способности модуля работать в широком диапазоне температур (-40°C до +70°C окружающей среды), сохраняя точность измерений в условиях электрических помех на электростанциях.
Контроль качества пищевых продуктов и напитков: Мониторинг температуры пастеризации, отслеживание концентрации химикатов CIP (очистка на месте) и измерение параметров ферментации используют как возможности аналогового управления, так и проверку датчиков на основе HART для обеспечения безопасности и стабильности продукции.
Технические характеристики и руководство по выбору
| Параметр | Технические характеристики |
|---|---|
| Входные каналы | 16 дифференциальных аналоговых входов |
| Тип сигнала | Токовая петля 4-20 мА с HART (Bell 202 FSK) |
| Входное сопротивление | 250 Ом на канал (совместимо с HART) |
| Разрешающая способность | 16 бит (0,0015% от диапазона) |
| Точность | ±0,1% от показания ±0,05% от диапазона |
| Скорость обновления | 100 мс на канал (настраиваемо) |
| Изоляция | 1500 В переменного тока канал-шина, 500 В переменного тока канал-канал |
| Мультиплексирование HART | Последовательный опрос, 2-4 устройства в секунду |
| Рабочая температура | -40°C до +70°C (-40°F до +158°F) |
| Потребляемая мощность | Типичное потребление 4,5 Вт, максимум 6 Вт |
| Сертификаты | UL/cUL, CE, ATEX, IECEx, Класс I Div 2 |
| Среднее время наработки на отказ (MTBF) | >150 000 часов (MIL-HDBK-217F) |
Критерии выбора: Выбирайте CC-GAIX11, если ваше приложение требует как аналогового управления, так и диагностики HART от интеллектуальных передатчиков. Для приложений без HART с более высокой плотностью каналов рассмотрите стандартные модули аналогового ввода. Если в вашей системе используется смесь HART и обычных передатчиков, CC-GAIX11 поддерживает оба типа — устройства HART обеспечивают расширенные данные, а стандартные передатчики 4-20 мА работают нормально на том же модуле.
Продвинутая интеграция и расширение системы
CC-GAIX11 бесшовно интегрируется с Honeywell Experion PKS, TDC 3000 и сторонними платформами DCS через промышленный стандарт коммуникации по шине. Используйте вместе с Honeywell 8C-PCNT02 C300 Control Processor для высокопроизводительного регуляторного управления или в сочетании с Honeywell FC-QPP-0001 Quad Processor Pack для резервных архитектур управления в критически важных системах безопасности.
Для комплексных системных решений дополните ваши аналоговые входы модулем аналогового ввода высокой плотности Honeywell 10105/2/I для сигналов без HART и универсальным блоком питания Honeywell FC-PSU-UNI2450U для обеспечения стабильного и кондиционированного питания. При интеграции с устаревшими системами материнская плата Honeywell 51403698-100 SBHM обеспечивает обратную совместимость с платформами TDC 3000.
Приложения для измерения давления выигрывают от использования CC-GAIX11 вместе с передатчиками с поддержкой HART, такими как дифференциальный передатчик давления ABB 266DSH или манометрический передатчик давления ABB 266GDT, оба обеспечивают точность 0,04-0,06% с полными диагностическими возможностями HART. Для мониторинга вибрации вращающегося оборудования интегрируйте с мониторами Bently Nevada 3500/42M Proximitor через коммуникационный шлюз Bently Nevada 3500/92.
Доставка, гарантия и техническая поддержка
Срок поставки: Товары со склада отправляются в течение 2-3 рабочих дней через DHL/FedEx Express. Индивидуальные конфигурации или заказы на количество (10+ единиц) обычно требуют 4-6 недель — свяжитесь с нашей инженерной командой для вариантов ускоренной доставки.
Гарантийное покрытие: Все модули CC-GAIX11 имеют комплексную 12-месячную гарантию, покрывающую производственные дефекты, отказ компонентов и проблемы с качеством сборки. Гарантийное обслуживание включает предварительную замену для минимизации времени простоя, с предоплаченной обратной доставкой. Доступны программы расширенной гарантии (24/36 месяцев) для критически важных инфраструктурных приложений.
Технические ресурсы: При покупке вы получаете доступ к подробным руководствам по установке, файлам описателей устройств HART (DD), чертежам клеммных колодок AutoCAD и программному обеспечению для настройки. Наши инженеры по приложениям предоставляют бесплатные консультации перед продажей по проектированию систем, распределению точек ввода-вывода и планированию архитектуры сети HART.
Калибровка и сертификация: В комплект входят заводские сертификаты калибровки, прослеживаемые до стандартов NIST. На месте доступны услуги пусконаладки, тестирования цепей и настройки HART через нашу сервисную сеть в Северной Америке, Европе и Азиатско-Тихоокеанском регионе.
Часто задаваемые вопросы
Вопрос: Может ли CC-GAIX11 взаимодействовать с несколькими устройствами HART на одной линии 4-20 мА?
A: Да, модуль поддерживает режим HART multidrop, где до 15 вторичных устройств могут использовать один канал, но при этом теряется аналоговый сигнал управления 4-20 мА. Для большинства систем управления процессами мы рекомендуем по одному устройству HART на канал, чтобы сохранить и аналоговое управление, и цифровую диагностику.
Q: В чём разница между этим модулем и стандартными аналоговыми входными картами?
A: CC-GAIX11 включает HART-модемы на каждом канале, обеспечивая двунаправленную цифровую связь с интеллектуальными передатчиками при одновременной обработке аналогового сигнала 4-20 мА. Стандартные модули только считывают значение токовой петли и не могут получить доступ к конфигурации HART, диагностике или вторичным переменным процесса.
Q: Нужно ли специальное программное обеспечение для доступа к данным HART с подключённых передатчиков?
A: Связь HART требует либо специализированной системы управления активами (например, Honeywell Experion Asset Vision или Emerson AMS), либо DCS с поддержкой HART и встроенным управлением устройствами, либо автономных инструментов конфигурации. Модуль выполняет преобразование протокола HART — ваша система управления определяет, как отображать и использовать данные HART.
Q: Можно ли использовать вместе передатчики с HART и без HART на одном модуле CC-GAIX11?
A: Абсолютно. Обычные передатчики 4-20 мА без поддержки HART работают нормально на любом канале. Модуль просто не обнаружит HART-связь на этих каналах, но продолжит точно измерять аналоговый ток.
Q: Что происходит с аналоговым сигналом, когда модуль опрашивает данные HART?
A: Связь HART использует частотную манипуляцию (FSK), наложенную на сигнал 4-20 мА, не влияя на уровень постоянного тока. Аналоговое измерение продолжается без прерываний во время опроса HART — это не влияет на работу управляющей петли или целостность сигнала.
Q: Требуются ли внешние HART-мультиплексоры или барьеры для модуля?
A: Внешнее оборудование HART не требуется. CC-GAIX11 включает встроенные HART-модемы и логику мультиплексирования. Для взрывобезопасных применений в опасных зонах могут потребоваться сертифицированные IS барьеры между модулем и полевыми устройствами, но это стандартные барьеры для токовой петли — специальные HART-барьеры не нужны.
Запросить техническую консультацию или оформить заказ
Наши специалисты по промышленной автоматизации готовы обсудить ваши конкретные требования к применению, порекомендовать дополнительные компоненты системы и предоставить подробные технические характеристики. Независимо от того, модернизируете ли вы существующую DCS, проектируете новую систему управления процессами или заменяете устаревшие I/O модули, мы гарантируем, что CC-GAIX11 соответствует вашим требованиям по производительности, безопасности и бюджету.
Свяжитесь с нашей командой для получения оптовых цен, услуг по индивидуальной настройке или вариантов ускоренной доставки для критически важных проектов.
