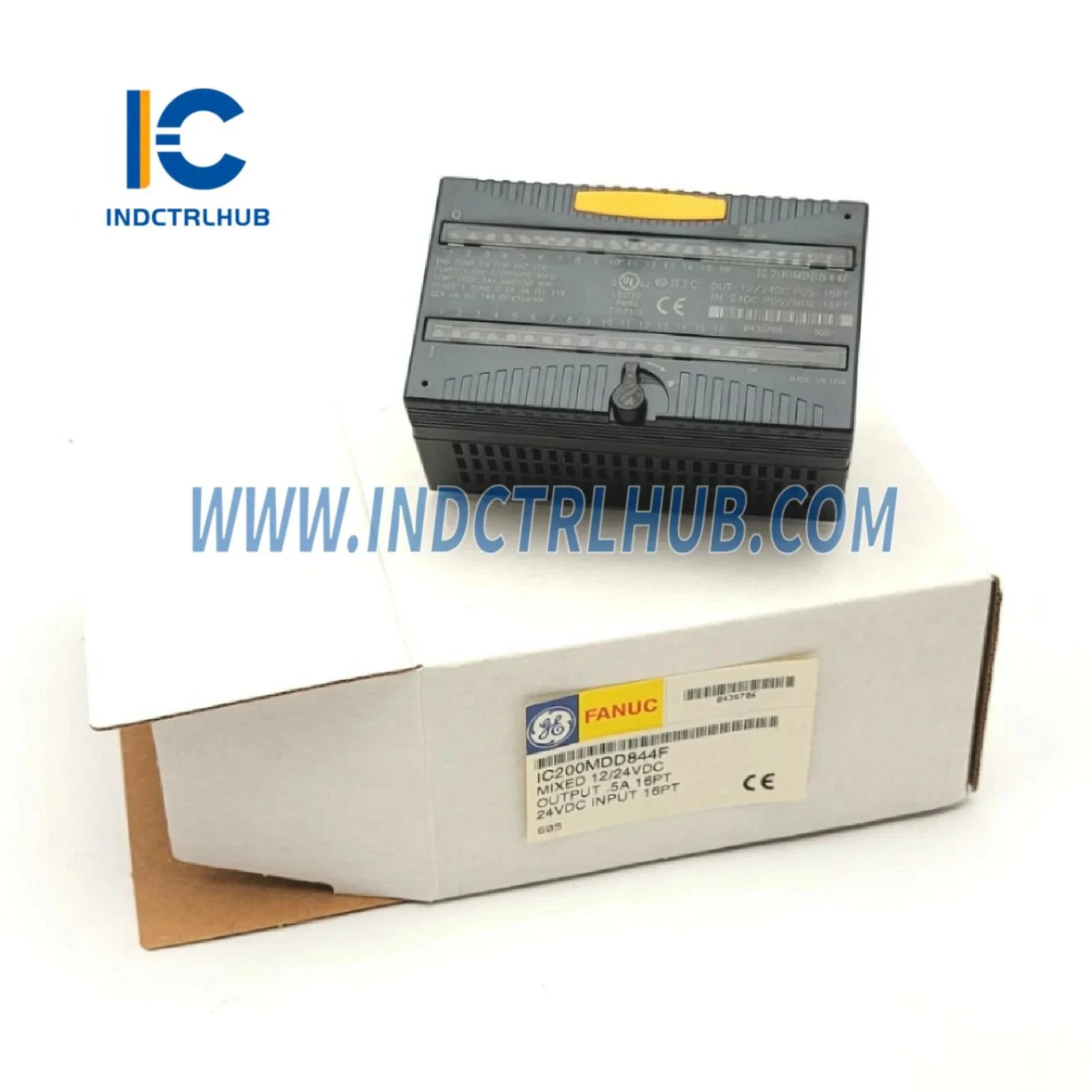

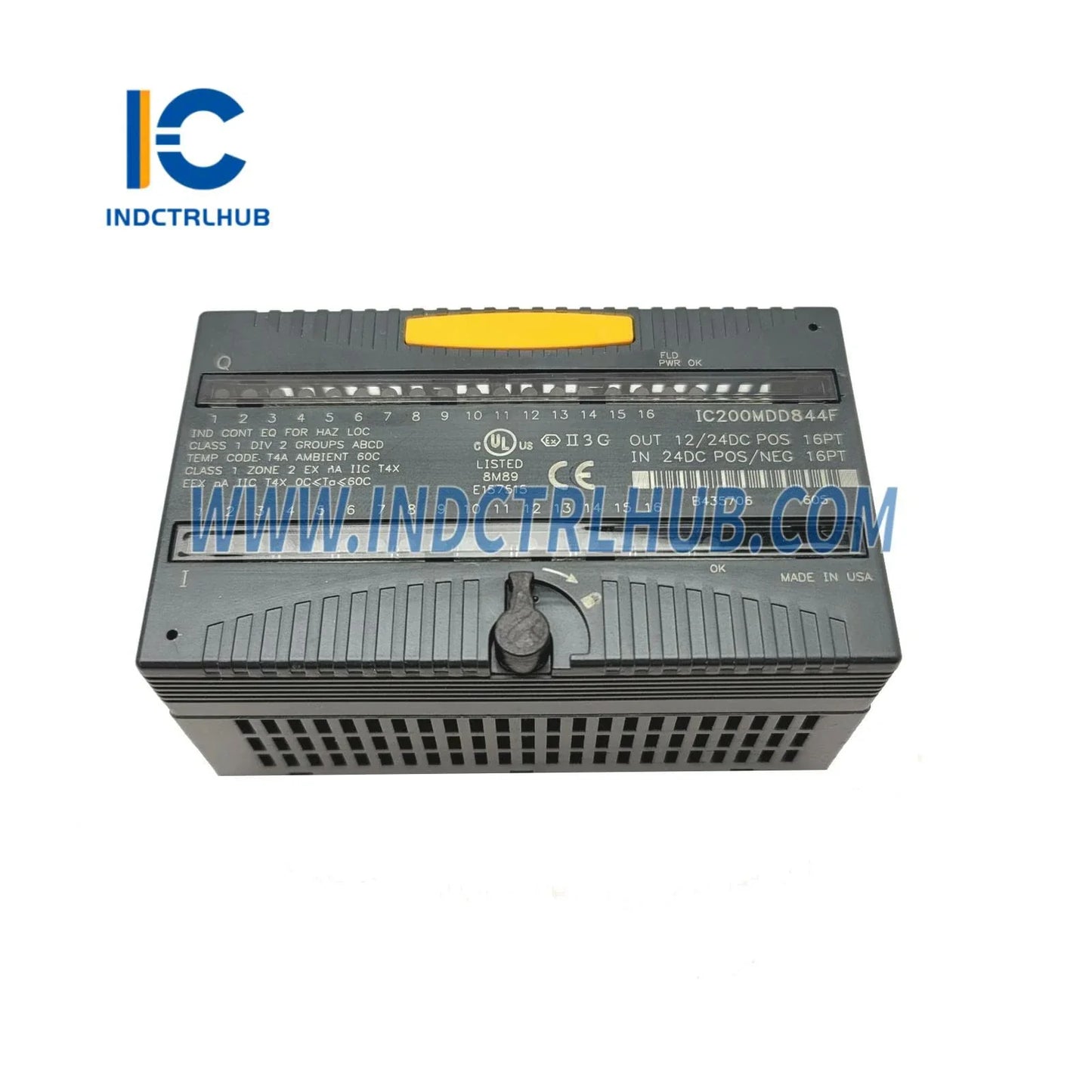

GE IC200MDD844F VersaMax смешанный дискретный модуль ввода/вывода — высокоплотное решение управления на 24 В постоянного тока
GE IC200MDD844F VersaMax смешанный дискретный модуль обеспечивает исключительную гибкость для промышленных систем управления, требующих как входных, так и выходных функций в одном компактном устройстве. Этот высокопроизводительный модуль оснащён 16 дискретными входами и 16 дискретными выходами с напряжением 24 В постоянного тока, что делает его идеальным выбором для управления машинами, автоматизации процессов и производственных систем, где важны оптимизация пространства и надежная обработка сигналов.
Технические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | IC200MDD844F |
| Точки входа | 16 дискретных входов |
| Точки выхода | 16 дискретных выходов |
| Рабочее напряжение | 24VDC |
| Тип входа | Конфигурируемый режим поглощения/источника тока |
| Тип выхода | Транзисторный выход, 0,5 А на точку |
| Изоляция | Оптическая изоляция 500 В |
| Время отклика | Вход: типично 5 мс, выход: типично 1 мс |
| Рабочая температура | 0°C до 60°C (32°F до 140°F) |
| Крепление | Крепление на DIN-рейку или панель |
| Размеры | Ширина 35 мм × высота 120 мм × глубина 75 мм |
Сценарии применения
IC200MDD844F отлично работает в различных промышленных условиях. В упаковочном оборудовании он обрабатывает сигналы от датчиков обнаружения продукции и управляет двигателями конвейеров и направляющими заслонками. Для систем вентиляции и кондиционирования (HVAC) модуль контролирует температурные переключатели, датчики давления и защитные блокировки, а также управляет приводами заслонок и контакторами вентиляторов. В системах обработки материалов он обрабатывает концевые выключатели и датчики приближения, управляя соленоидными клапанами и индикаторами.
Производственные предприятия используют этот модуль для управления сборочными линиями, где он координирует операции роботов pick-and-place, контролирует датчики наличия деталей и управляет пневматическими приводами. Очистные сооружения применяют его для станций управления насосами, считывая уровневые переключатели и датчики потока, а также управляя пускателями насосов и выходами сигнализации.
Решения для системной интеграции
IC200MDD844F бесшовно интегрируется с компонентами системы VersaMax. Используйте его вместе с GE IC200CPU001 VersaMax Micro PLC CPU Module для компактных решений управления или комбинируйте с IC200PWR102 блоком питания для надежного распределения питания системы 24 В постоянного тока.
Для расширения возможностей ввода/вывода дополните этот смешанный модуль специализированными входными модулями, такими как IC200MDL640 16-точечный дискретный входной модуль, или выходными модулями, например, GE IC200MDL741 16-точечный цифровой выходной модуль. При необходимости работы с аналоговыми сигналами интегрируйте GE IC200ALG322 аналоговый выходной модуль для точного управления процессом.
Сетевое подключение осуществляется через интерфейс GE IC200PBI001 PROFIBUS-DP или модуль IC200CMM020 Modbus RTU, что позволяет интегрировать систему с SCADA и распределёнными системами управления. Для упорядоченного монтажа нескольких модулей используйте носитель расширения IC200CHS002 на 2 слота.
Часто задаваемые вопросы
Q: Может ли этот модуль работать с конфигурациями входов как sinking, так и sourcing?
A: Да, IC200MDD844F поддерживает как входы с погружением (sinking), так и с источником (sourcing), обеспечивая гибкость для различных типов датчиков и существующих стандартов проводки.
Q: Какова максимальная частота переключения выходов?
A: Транзисторные выходы поддерживают частоты переключения до 500 Гц, что подходит для высокоскоростных приложений, включая управление сервоприводами и быстроцикличные соленоиды.
Q: Можно ли заменить этот модуль на горячую?
A: Да, при использовании с носителями VersaMax, поддерживающими функцию горячей замены, модуль можно заменить без отключения питания всей системы, что минимизирует время простоя при обслуживании.
Q: Какие диагностические функции доступны?
A: Модуль оснащён светодиодными индикаторами состояния питания, входов/выходов и ошибок. Подробная диагностика доступна через программное обеспечение ПЛК для устранения неполадок.
Q: Можно ли смешивать сигналы переменного и постоянного тока на этом модуле?
A: Нет, этот модуль предназначен исключительно для сигналов 24 В постоянного тока. Для переменного тока рассмотрите IC200GBI001 Genius Interface с соответствующими модулями ввода/вывода для переменного тока.
Гарантия и поддержка
Все модули GE VersaMax включают 12-месячную гарантию производителя, покрывающую дефекты материалов и изготовления. Наша техническая поддержка предоставляет помощь в конфигурации, схемы подключения и рекомендации по устранению неполадок для успешной интеграции системы.
Для приложений с высокой плотностью входов изучите модуль дискретных входов GE IC200MDL650 на 32 точки, чтобы максимально увеличить плотность ввода/вывода в условиях ограниченного пространства.
