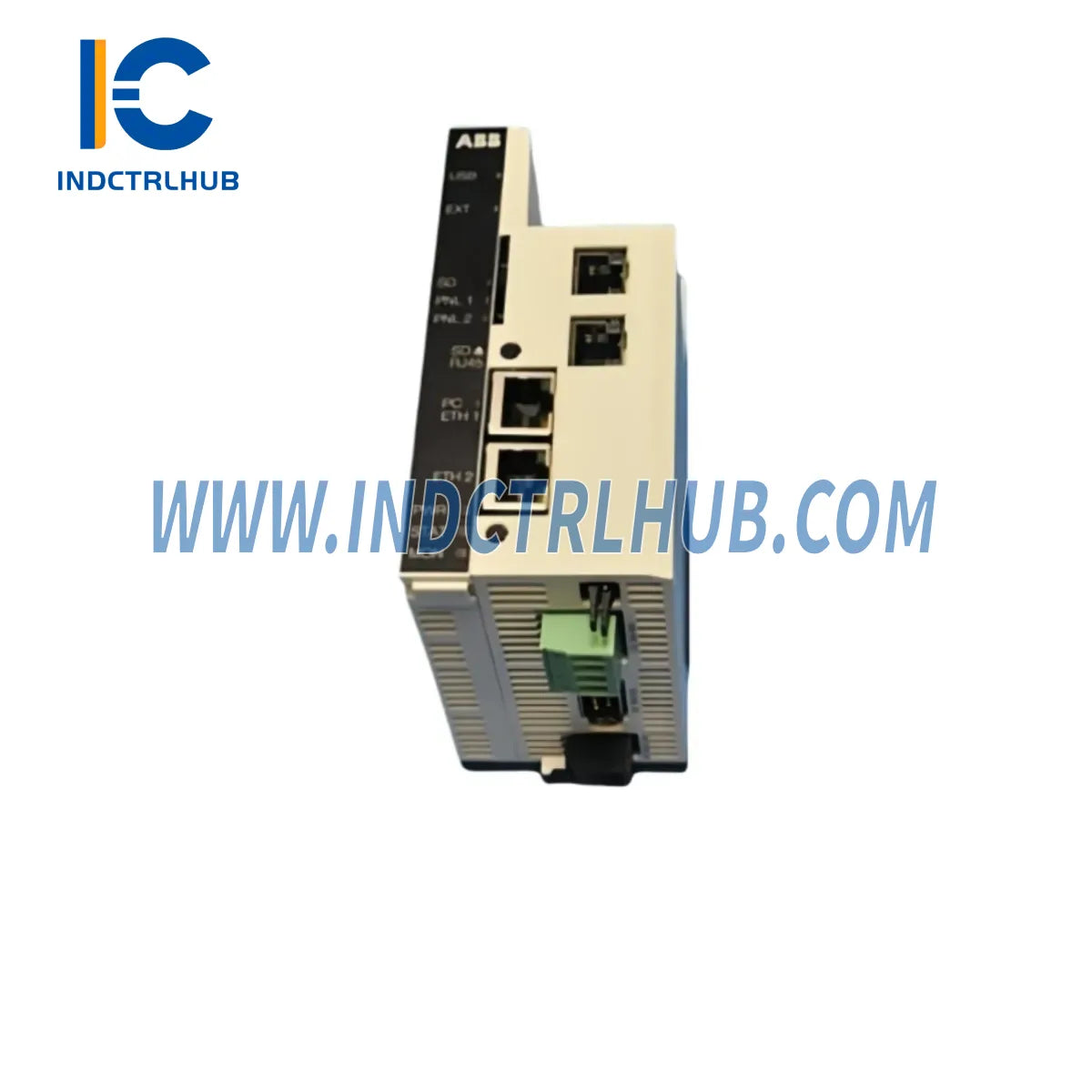

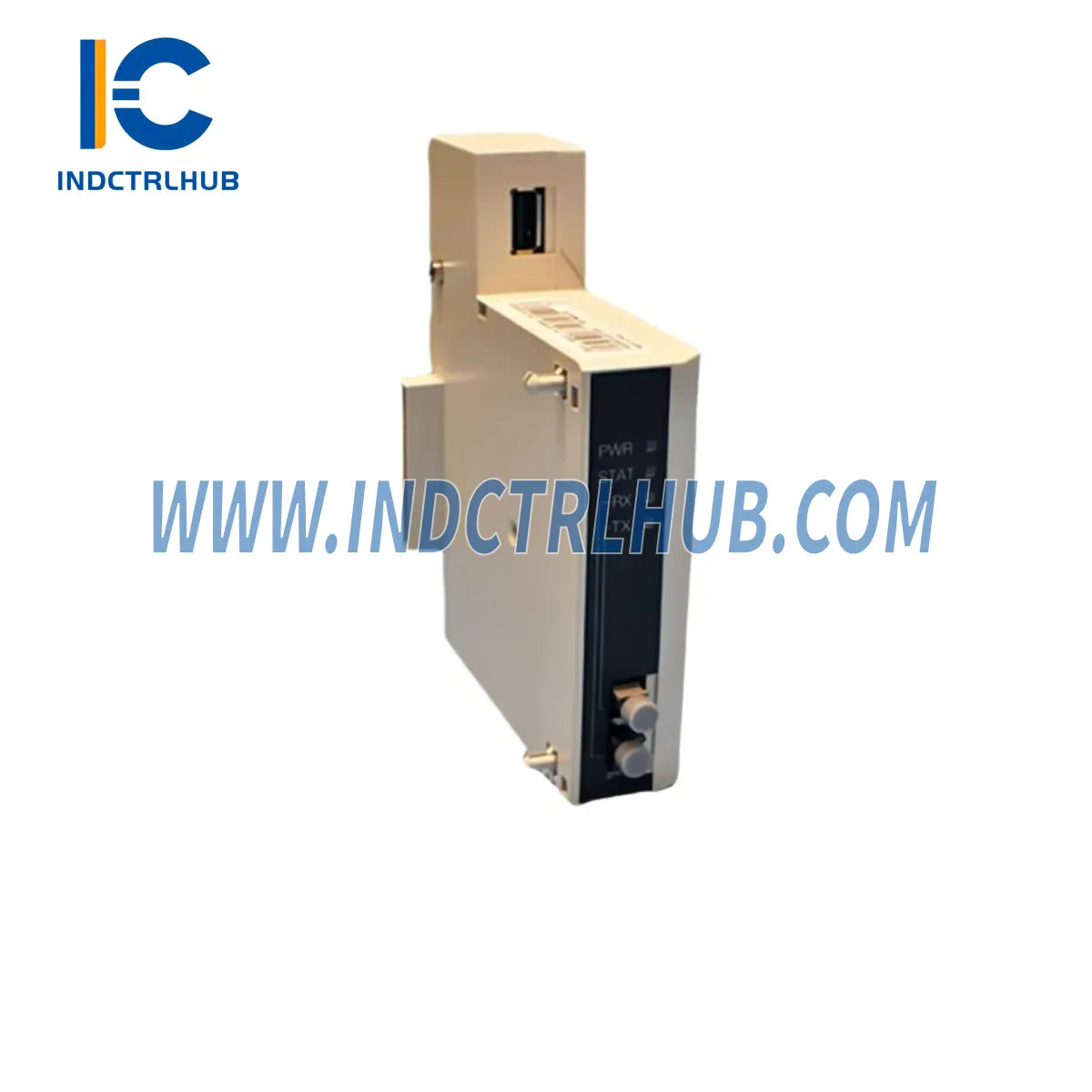

Решение по замене/обновлению ABB NEXA-21 3AUA0000094518 для серии ACS: плавный переход к современному мониторингу приводов
Модернизация приводной инфраструктуры ABB не обязательно означает простой или дорогостоящую переработку. Удаленный мониторинг ABB NEXA-21 / 3AUA0000094518 разработан как прямой заменитель и функциональное обновление для систем мониторинга приводов серии ACS. Независимо от того, переходите ли вы с устаревшего NEXA-11 или объединяете контроль нескольких приводов на производстве, этот модуль обеспечивает совместимость, надежность и долгосрочную поддержку, необходимые вашему предприятию.
Разработан для промышленных условий, где непрерывность работы критична — от целлюлозно-бумажных комбинатов до очистных сооружений — NEXA-21 устраняет разрыв между устаревшей инфраструктурой и современными стандартами связи. Его архитектура с обратной совместимостью позволяет использовать существующие жгуты проводов, коммуникационные шины и монтажные рамы, значительно снижая затраты на миграцию и время ввода в эксплуатацию.
Таблица сравнения совместимости
| Параметр | Устаревший NEXA-11 | ABB NEXA-21 / 3AUA0000094518 |
|---|---|---|
| Совместимость с серией приводов | ACS400 / ACS600 | ACS400 / ACS600 / ACS800 / ACS880 |
| Протокол связи | Только DDCS | DDCS + Modbus RTU + Ethernet |
| Удаленный доступ | Только локальная панель | Веб-интерфейс + интеграция с SCADA |
| Размеры монтажа | Стандартная DIN-рейка | Стандартная DIN-рейка (обратная совместимость) |
| Обновление прошивки | Ручное / на месте | Поддержка OTA через Ethernet |
| Гарантия | Различается | 12 месяцев — Industrial Control Hub |
| Рабочая температура | 0°C до +50°C | -10°C до +55°C |
| Степень защиты | IP20 | IP20 (для монтажа на панель) |
Бесшовные решения для обновления
Успешная миграция на NEXA-21 / 3AUA0000094518 редко ограничивается заменой одного компонента. Для обеспечения полной совместимости системы и предотвращения узких мест в коммуникации обычно одновременно обновляют следующие компоненты ABB:
- ?? Коммуникационный модуль ABB NICL01 — при замене NEXA-11 на NEXA-21 убедитесь, что коммуникационный модуль NICL01 обновлен для поддержки расширенного протокольного стека. Для устаревших систем только с DDCS этот модуль необходим для связи с сегментами Modbus или Ethernet.
- ?? Коммуникационный модуль ABB RDCO-02C DDCS — для приводов ACS800, работающих в кольцах DDCS на оптоволокне, необходимо проверить, что версия прошивки RDCO-02C не ниже 3.x перед интеграцией NEXA-21 в систему управления.
- ⚠ Плата интерфейса главной цепи ABB AINT-02C для инвертора ACS800 — Для установок ACS800 следует убедиться, что плата AINT-02C соответствует текущей аппаратной ревизии; несовпадение ревизий может привести к сбоям обмена с расширенным опросом ввода-вывода NEXA-21.
- ⚠ Плата интерфейса главной цепи ABB RINT-5514C — Для шкафов ACS800 большой мощности необходимо проверить плату RINT-5514C и заменить её при признаках теплового износа, так как расширенный мониторинг NEXA-21 выявит ранее скрытые неисправности.
- ⚠ Интерфейсный модуль ABB RTAC-01 — При миграции многодвигательных систем RTAC-01 обеспечивает физический интерфейс между NEXA-21 и аналоговыми тахометрическими обратными связями, сохраняя точность опорной скорости в переходный период.
- ⚠ Блок управления ABB BCU-12 (ACS880 Multidrive) — Шкафы ACS880 Multidrive, подключаемые к контролю NEXA-21, должны иметь обновлённое ПО блока управления BCU-12 версии 2.80 или выше для полной синхронизации параметров и журналов ошибок.
- ⚠ Плата управления инвертором ABB NAMC-11 (ACS600) — Системы ACS600 старого образца, переходящие на контроль NEXA-21, должны проверить работоспособность платы управления NAMC-11; неисправный NAMC-11 вызовет ложные тревоги в новой системе мониторинга.
- ⚠ Плата питания вентилятора ABB BFPS-48C — Тепловое управление критически важно при вводе в эксплуатацию после миграции. Убедитесь, что питание вентилятора BFPS-48C работает корректно, так как NEXA-21 будет активно контролировать температуру шкафа и при недостаточном охлаждении инициировать защитное отключение.
Часто задаваемые вопросы по модернизации
В: Можно ли использовать ту же проводку для NEXA-21 / 3AUA0000094518, что и для NEXA-11?
A: Да. NEXA-21 сохраняет ту же компоновку клеммной колодки и габариты на DIN-рейке, что и NEXA-11. Подключение сигналов (питание 24 В постоянного тока, оптоволоконные разъемы DDCS и цифровые входы/выходы) можно использовать без изменений. Только для Ethernet-порта потребуется новый кабель CAT5e/CAT6, если нужен удаленный доступ.
Q: Нужно ли перепрограммировать подключенные приводы после установки NEXA-21?
A: Полного перепрограммирования не требуется. NEXA-21 считывает параметры приводов через существующую связь DDCS или Modbus. Однако перед вводом в эксплуатацию рекомендуется выполнить загрузку параметров с каждого привода для создания резервной копии в внутренней памяти NEXA-21.
Q: Совместим ли NEXA-21 с SCADA-системами сторонних производителей?
A: Да. NEXA-21 поддерживает Modbus RTU (RS-485) и Modbus TCP/IP, что делает его совместимым с большинством промышленных SCADA-платформ, включая Wonderware, Ignition и Siemens WinCC. Поддержка OPC-UA доступна через обновление прошивки.
Q: Какое физическое пространство требуется для NEXA-21 по сравнению с NEXA-11?
A: NEXA-21 занимает ту же ширину на DIN-рейке (примерно 45 мм), что и NEXA-11. Рекомендуется глубина шкафа 80 мм для размещения Ethernet-разъема и обеспечения радиуса изгиба оптоволоконного кабеля.
Q: Как правильно организовать переходный период, когда работают обе системы мониторинга — старая и новая?
A: ABB рекомендует период параллельной работы 48–72 часа. В это время NEXA-21 работает в теневом режиме, записывая данные без выдачи управляющих команд. Это позволяет проверить параметры перед выводом из эксплуатации старой системы NEXA-11.
Гарантийное обеспечение
Каждый ABB NEXA-21 / 3AUA0000094518, поставляемый Industrial Control Hub, покрывается комплексной 12-месячной гарантией с даты отгрузки. Эта гарантия охватывает:
- ? Производственные дефекты и отказ компонентов при нормальных условиях эксплуатации
- ? Целостность прошивки — если выявлена проблема с прошивкой, мы предоставляем замену устройства или авторизованное перепрошивание бесплатно
- ? Замена DOA (неисправен при получении) в течение 30 дней — без лишних вопросов
- ? Техническая поддержка от нашей инженерной команды, специализирующейся на ABB, в течение всего гарантийного срока
- ? Полная прослеживаемость — каждая единица поставляется с отчетом о тестировании и документацией с серийным номером
Чтобы начать гарантийный запрос, свяжитесь с нами по адресу [email protected] с вашим номером заказа и описанием проблемы. Наша команда отвечает в течение 24 рабочих часов.
