Решение для замены/обновления Siemens 6ES7134-6HD00-0BA1 для серии ET 200SP

Решение по замене/обновлению Siemens 6ES7134-6HD00-0BA1 для серии ET 200SP — гарантирован плавный переход

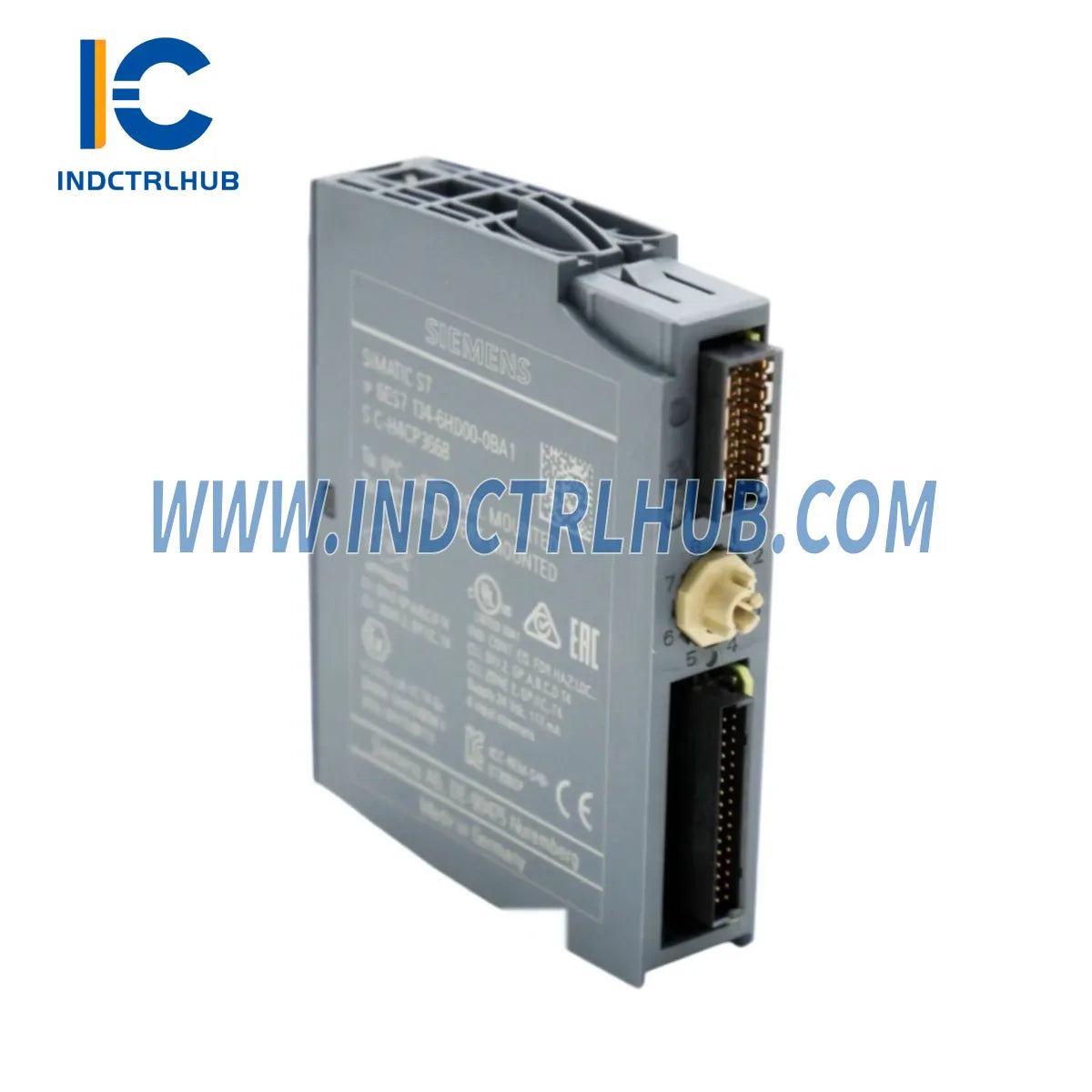

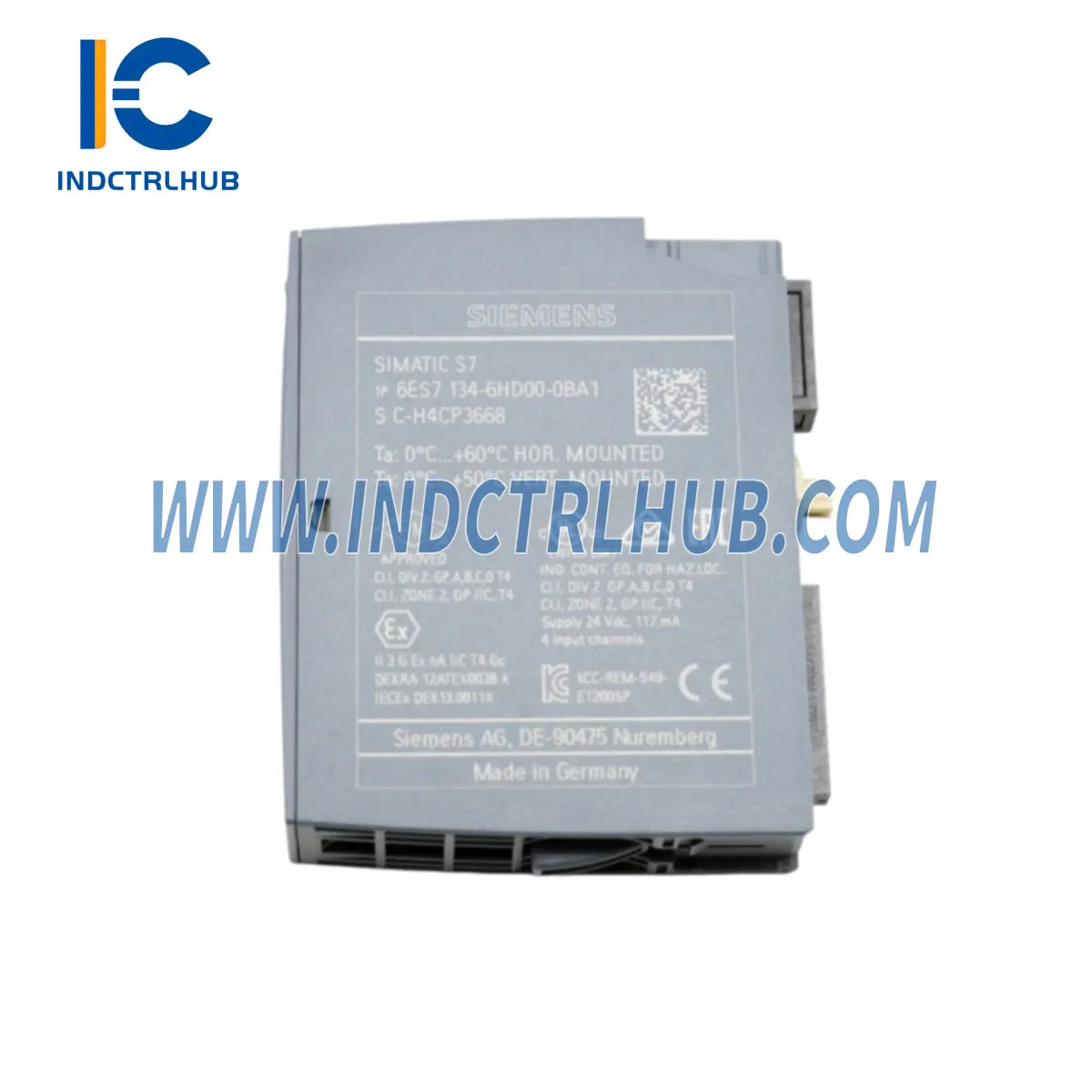

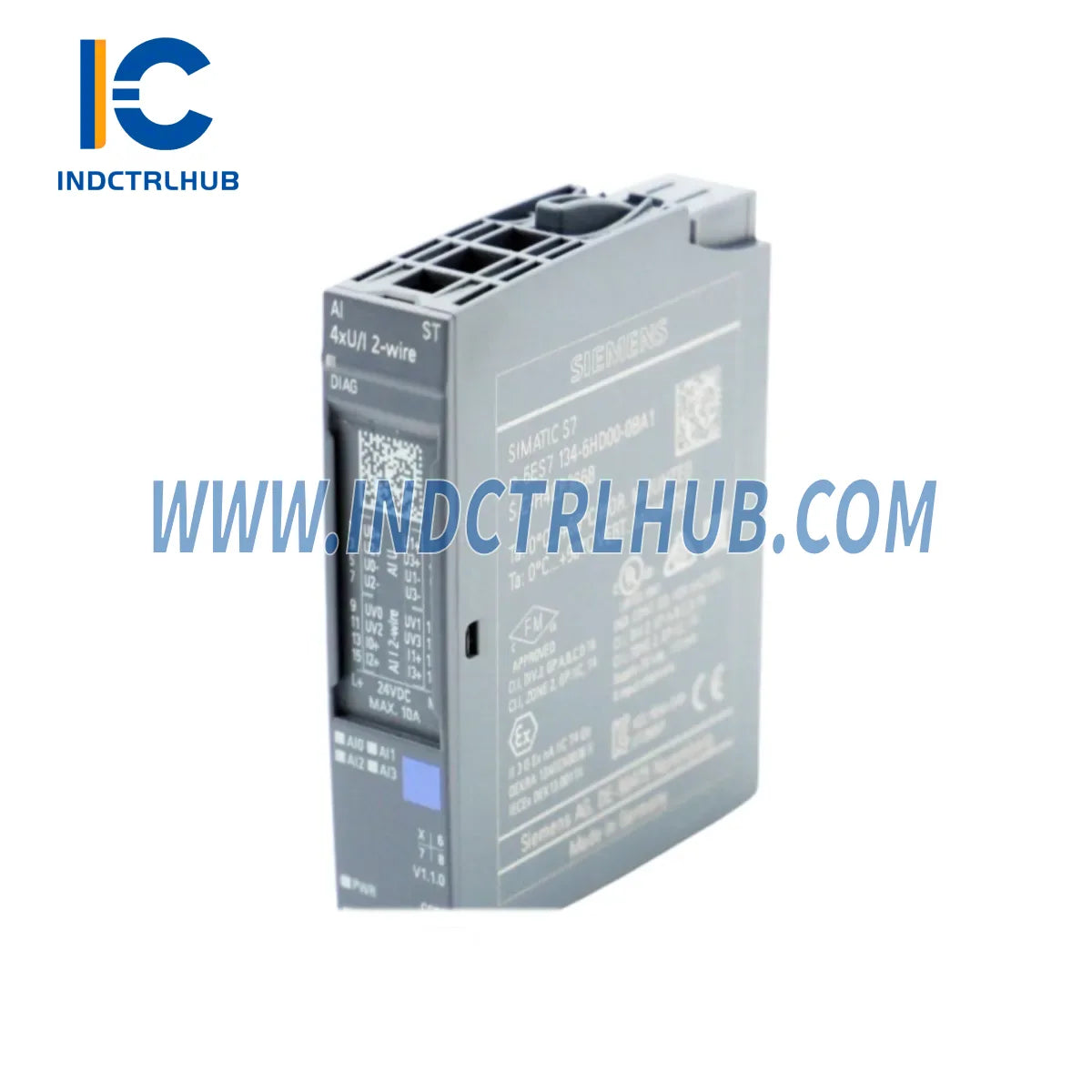

Siemens 6ES7134-6HD00-0BA1 — высокопроизводительный 4-канальный аналоговый входной модуль для распределённой системы ввода-вывода ET 200SP, полностью совместимый с контроллерами S7-1500 и S7-1200. Независимо от того, выводите ли вы из эксплуатации устаревшее оборудование ET 200S или расширяете существующую стойку ET 200SP, этот модуль обеспечивает простой переход без компромиссов по точности сигнала и пропускной способности системы.

Разработан для промышленных условий с требованием точности измерений ±0,1% и 16-битного разрешения, 6ES7134-6HD00-0BA1 поддерживает входные диапазоны напряжения (±10 В, 0…0 В) и тока (0…0 мА, 4…0 мА) — идеальный прямой заменитель устаревших аналоговых входных карт в автоматизации процессов, машиностроении и энергетическом менеджменте.

Основные характеристики и преимущества

• ✓4 канала аналогового входа — напряжение и ток, настраиваются для каждого канала через TIA Portal
• ✓16-битное разрешение — точность ±0,1% от полного диапазона для точного управления процессом
• ✓Нативная совместимость с ET 200SP — монтаж непосредственно на BaseUnit BU типа A0, адаптер не требуется
• ✓Горячая замена — замена модулей без отключения питания всего шкафа
• ✓Интеграция с TIA Portal V13+ — полная поддержка GSD/GSDML, автоматическая параметризация
• ✓Компактный форм-фактор — ширина 15 мм, идеально подходит для плотной установки на панели

Таблица сравнения совместимости

Бесшовные решения для обновления

Успешный переход с устаревшей системы ET 200S или S7-300 на 6ES7134-6HD00-0BA1 требует координации нескольких сопутствующих компонентов. Ниже приведён естественный чек-лист обновления с проверенными товарами в наличии:

• 🔁 Сопряжение с аналоговым выходом — При замене аналогового входного уровня синхронизируйте с аналоговым выходным модулем Siemens 6ES7232-4HD32-0XB0 SM 1232 для поддержания сбалансированных соотношений ввода/вывода в новом шкафу.
• 🔁 Справка по устаревшему ET 200S — Если вы переходите с аналого-входного модуля Siemens 6ES7134-4GB50-0AB0 ET 200S, задокументируйте текущие параметры каналов перед выводом из эксплуатации — мастер импорта TIA Portal может автоматически перенести большинство настроек.
• 🔁 Расширение цифрового ввода/вывода — Используйте вместе с цифровым модулем ввода/вывода Siemens 6ES7523-1BL00-0AA0 S7-1500 для смешанных сигналов, требующих как аналоговых измерений, так и дискретного управления на одной шине.
• 🔁 Обновление блока питания — Обеспечьте питание вашего шкафа ET 200SP с помощью модуля питания Siemens 6ES7505-0RA00-0AB0 PS 60W, чтобы справиться с увеличенным количеством каналов без падения напряжения.
• 🔁 Связь PROFIBUS — Если в вашей сети используется PROFIBUS DP, добавьте модуль Siemens 6GK7242-5DX30-0XE0 CM 1243-5 PROFIBUS DP Slave для подключения острова ET 200SP к существующему мастеру DP без перенастройки полевых устройств.
• 🔁 Ethernet-магистраль — Для архитектур на базе PROFINET промышленный Ethernet-коммутатор Siemens 6GK5008-0BA10-1AB2 обеспечивает управляемый уровень коммутации, необходимый для сегментации трафика ET 200SP от сетей HMI и SCADA.
• 🔁 Интеграция привода — При подаче аналоговых сигналов на частотные преобразователи проверьте совместимость с силовым модулем Siemens 6SL3224-0BE31-1UA0 PM240 — его аналоговый вход установки принимает диапазоны 0–10 В / 4–20 мА, которые нативно выводит 6ES7134-6HD00-0BA1.
• 🔁 Карта памяти / Прошивка — Сделайте резервную копию конфигурации ЦП S7-1500 на карте памяти Siemens 6ES7953-8LJ31-0AA0 перед обновлением GSD-файлов — это обеспечит возможность отката при возникновении конфликтов параметризации во время ввода в эксплуатацию.

Часто задаваемые вопросы по модернизации

Q1: Можно ли установить 6ES7134-6HD00-0BA1 напрямую на мою существующую DIN-рейку ET 200S?

Нет. ET 200SP использует другой базовый блок (BU типа A0/B0) и разъём шины задней панели. Вам потребуется заменить базовый блок вместе с модулем. Сам DIN-рейка (35 мм) совместима.

Q2: Нужно ли переподключать полевые датчики при обновлении с ET 200S?

В большинстве случаев нет. 6ES7134-6HD00-0BA1 поддерживает те же конфигурации датчиков с 2 и 4 проводами. Однако проверьте шаг клеммной колодки — ET 200SP использует клеммы с защёлкой (0,2–0,5 мм²) в отличие от винтовых клемм на старых модулях ET 200S.

Q3: Какая версия TIA Portal требуется для параметрирования?

TIA Portal версии V13 SP1 или выше. Должен быть установлен HSP (Hardware Support Package) для ET 200SP. Скачайте последнюю версию HSP с портала Siemens Industry Online Support перед запуском мастера миграции проекта.

В4: Совместим ли модуль с ЦП S7-300 / S7-400 через PROFIBUS?

Да, через интерфейсный модуль ET 200SP IM 155-6 PN/DP. IM 155-6 DP выступает в роли ведомого PROFIBUS, позволяя мастерам S7-300/400 адресовать каналы 6ES7134-6HD00-0BA1 с использованием стандартных GSD-файлов.

В5: Что произойдет с моим аналоговым масштабированием при переходе с 13-бит на 16-бит разрешение?

Ваши существующие блоки масштабирования FC/FB необходимо обновить. Диапазон исходных значений изменяется с ±27648 (13-битное нормализованное) на ±27648 (16-битное — Siemens нормализует к тому же диапазону). На практике коэффициенты масштабирования остаются прежними, но параметры фильтрации шума следует пересмотреть для более точных установок.

В6: Можно ли менять модуль на ходу во время производства?

Да, при условии, что ЦП находится в режиме RUN и базовый блок поддерживает горячую замену (тип BU A0). ЦП сгенерирует диагностический прерывание при извлечении/вставке — убедитесь, что ваш OB82 запрограммирован для корректной обработки этого события.

Гарантийное обеспечение

Каждый Siemens 6ES7134-6HD00-0BA1, поставляемый Industrial Control Hub, имеет 12-месячную гарантию с даты доставки, покрывающую производственные дефекты и функциональные сбои при нормальных условиях эксплуатации. Наш гарантийный процесс прост:

• 📋 Инициация претензии: Свяжитесь с [email protected], указав номер заказа и краткое описание неисправности в гарантийный период.
• 🔍 Технический анализ: Наша инженерная команда оценит неисправность в течение 2 рабочих дней и подтвердит право на RMA.
• 🔄 Замена или ремонт: Неисправные устройства заменяются или ремонтируются бесплатно. Стоимость доставки по гарантийным возвратам оплачивается Industrial Control Hub для заказов внутри материкового Китая.
• 📦 Предварительная замена: Для критически важных производственных линий возможна отправка заменяющих блоков до возврата неисправного — при наличии на складе и предварительном согласовании.

Данная гарантия не покрывает повреждения, вызванные неправильной установкой, перенапряжением, обратной полярностью или несанкционированными модификациями.

Доставка и техническая поддержка

• â�?Срок поставки: Товары на складе отправляются в течение 1 рабочего дня. Доставка со склада в основные города Китая в течение 48 часов через SF Express.
• 📄 Документация: Полный технический паспорт, схема подключения и файл TIA Portal HSP предоставляются с каждым заказом.
• 🛠 Предпродажная инженерия: Наша техническая команда может проверить вашу текущую конфигурацию стойки и порекомендовать оптимальный BaseUnit и бюджет мощности до того, как вы приступите к обновлению.

📩 Готовы модернизировать вашу систему ET 200SP? Свяжитесь с нами сегодня для оценки совместимости и получения конкурентного предложения.
