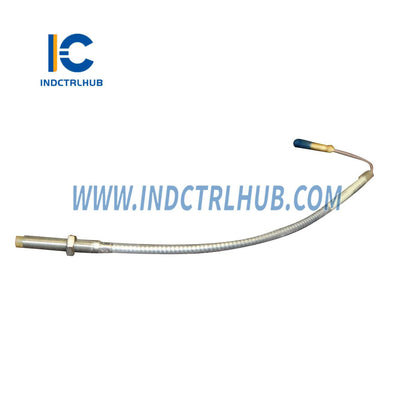

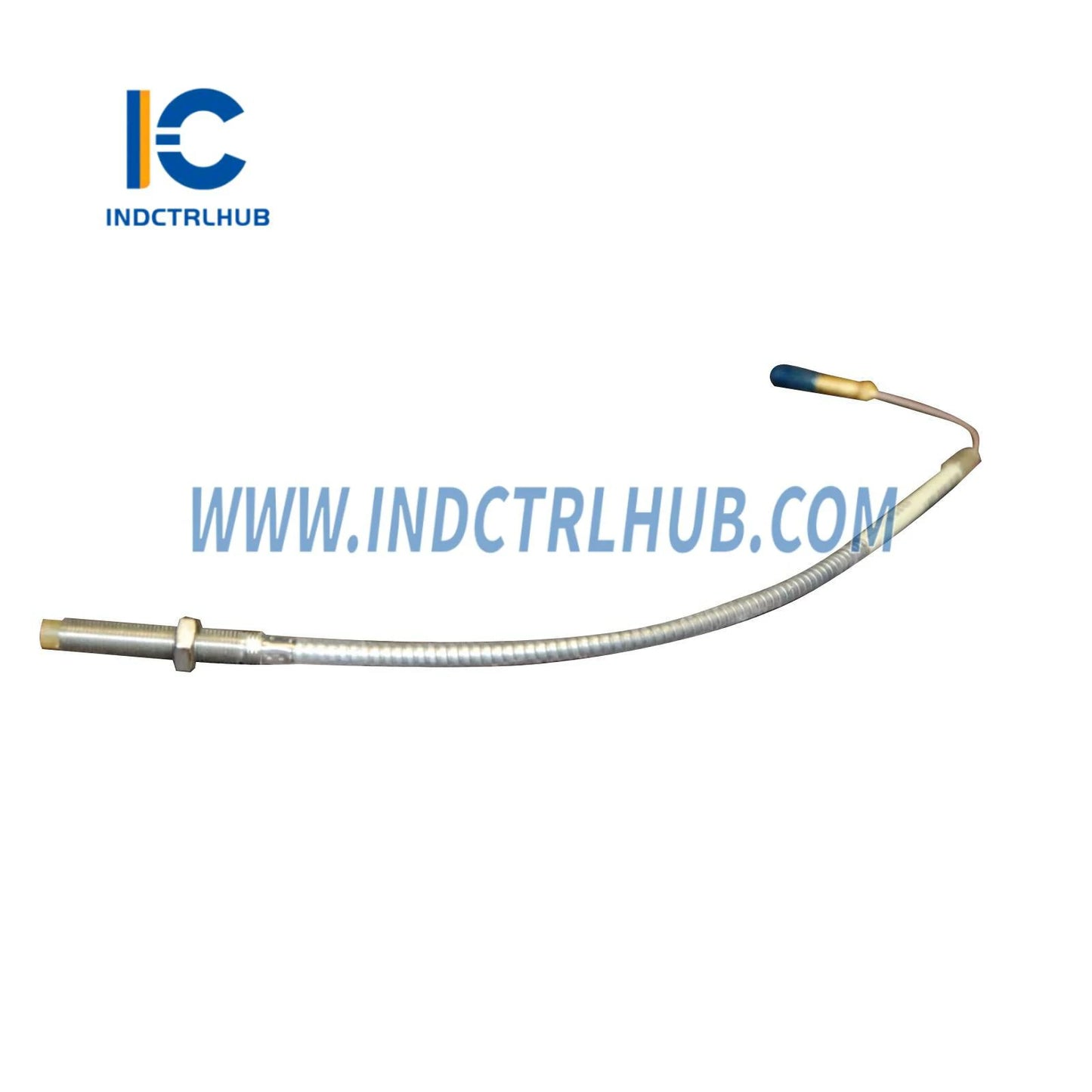

Bently Nevada 3001-00-24-18-01 — датчик приближения 8 мм для 3300 XL (промышленного класса)
Bently Nevada 3001-00-24-18-01 — датчик приближения с индуктивным наконечником 8 мм по спецификациям OEM, разработанный для системы непрерывного мониторинга оборудования 3300 XL Series. Предназначен для обнаружения радиальной вибрации вала, осевого положения и дифференциального расширения вращающегося оборудования, этот датчик обеспечивает субмикронное разрешение в самых суровых условиях производства — от нефтехимических турбин до компрессоров электростанций.
Будь то замена вышедшего из строя датчика в работающей стойке мониторинга или ввод в эксплуатацию новой системы 3300 XL, 3001-00-24-18-01 обеспечивает заводские характеристики без необходимости повторной калибровки при использовании с совместимыми драйверами и мониторами Bently Nevada.
Основные характеристики и инженерные преимущества
- ✅ Датчик с индуктивным наконечником 8 мм — Оптимизированный линейный диапазон для диаметров валов, распространённых в турбомашинных приложениях
- ✅ Совместимость с системой 3300 XL — Прямое подключение и замена без необходимости калибровки на месте
- ✅ Широкий температурный диапазон — Надежная работа от -35°C до +177°C (-31°F до +351°F)
- ✅ Бронированный кабель — Оплетка из нержавеющей стали устойчива к маслу, охлаждающей жидкости и механическому износу
- ✅ Высокочувствительный выходной сигнал — номинальный коэффициент 200 мВ/мил (7,87 В/мм) для точного измерения смещения
- ✅ Соответствие спецификациям OEM — Изготовлено с допусками по чертежам Bently Nevada; взаимозаменяемо с оригинальной деталью
Сценарии применения
Паровые и газовые турбины: Непрерывный мониторинг радиальной вибрации на высокоскоростных валах, где раннее обнаружение неисправностей предотвращает катастрофические отказы и незапланированные простои.
Центробежные компрессоры: Измерение осевого положения для обнаружения износа упорных подшипников до достижения порогов тревоги — критично для СПГ и нефтеперерабатывающих заводов.
Насосы и вентиляторы: Экономичный контроль вибрации вращающегося оборудования вспомогательных систем, интегрируемый в существующие стойки 3300 XL.
Энергетика: Мониторинг дифференциального расширения на крупных паровых турбинах во время запуска и переходных нагрузок, когда тепловое расширение необходимо отслеживать в реальном времени.
Морские и опасные зоны: Подходит для использования в классифицированных средах при установке в соответствии с применимыми стандартами классификации зон.
Технические параметры
| Параметр | Технические характеристики |
|---|---|
| Номер детали | 3001-00-24-18-01 |
| Серия | Bently Nevada 3300 XL |
| Диаметр наконечника зонда | 8 мм |
| Коэффициент масштабирования | 200 мВ/мил (7,87 В/мм) |
| Линейный диапазон | 0,25 – 2,25 мм (10 – 90 мил) |
| Рабочая температура | -35°C до +177°C |
| Длина кабеля | 5 м (стандарт) |
| Тип разъёма | 3-контактный MIL-стандарт |
| Напряжение питания | -24 В постоянного тока (через драйвер) |
| Выходное сопротивление | 100 Ом номинал |
| Степень защиты от проникновения | IP67 |
| Страна происхождения | Соединённые Штаты |
| Состояние | Новое / OEM |
Руководство по выбору
3001-00-24-18-01 — правильный выбор, если ваш драйвер/монитор 3300 XL настроен на зонд 8 мм с кабелем 5 м. Если для вашей установки требуется другой размер кабеля или диаметр наконечника, обратитесь к матрице выбора зондов 3300 XL или свяжитесь с нашей технической командой. Совместимые удлинительные кабели включают удлинительный кабель Bently Nevada 330130-040-03-CN длиной 4 м и бронированные соединительные кабели, такие как 16710-17 бронированный кабель длиной 17 футов и 16710-25 соединительный кабель длиной 25 футов.
Совместимые и сопутствующие продукты
Соберите полный контур мониторинга 3300 XL с этими проверенными компонентами из нашего каталога:
- Bently Nevada 330907 — Зонд обратного монтажа 3300 NSv M10×1 5 м
- Bently Nevada 16710-35 — Бронированный соединительный кабель серии 3300 длиной 35 футов
- Bently Nevada 16710-66 — бронированный соединительный кабель длиной 66 футов
- Bently Nevada 3500/22-01-01-01 — модуль TDI и входы/выходы
- Bently Nevada 3500/33 — 16-канальный релейный модуль 149986-01
- Bently Nevada 3500/61 — 6-канальный температурный монитор 163179-02
- Bently Nevada 138257-01 — Модуль заземления / 3500/04 Заземляющий ввод-вывод
- Bently Nevada 1900/27 — Одноканальный вибрационный монитор 24 В постоянного тока
Часто задаваемые вопросы
Q: Является ли 3001-00-24-18-01 прямой заменой оригинальной детали Bently Nevada?
A: Да. Это зонд по OEM-спецификации, изготовленный с допусками по чертежам Bently Nevada. Он является прямой заменой и не требует повторной калибровки при использовании с совместимым драйвером 3300 XL.
Q: Какой драйвер требуется для этого зонда?
A: Модель 3001-00-24-18-01 предназначена для использования с драйверами серии Bently Nevada 3300 XL. Перед заказом проверьте конфигурацию входа зонда вашего драйвера (8 мм, кабель 5 м).
Q: Можно ли использовать этот зонд в опасных (классифицированных) зонах?
A: Зонд подходит для установки в классифицированных зонах, если вся система (зонд + драйвер + монитор) сертифицирована для соответствующей зоны классификации. Ознакомьтесь с документацией системы для информации о зонах/делениях.
В: Каков срок поставки этой детали?
A: Этот товар есть в наличии и обычно отправляется в течение 1–3 рабочих дней. По запросу доступна ускоренная доставка.
Q: Предоставляете ли вы сертификат соответствия или отчет о тестировании?
A: Да. Сертификат соответствия доступен по запросу без дополнительной оплаты. Свяжитесь с нами перед оформлением заказа, если документация требуется для вашего процесса контроля качества.
Q: Какая гарантия предоставляется на этот продукт?
A: Все товары, продаваемые Industrial Control Hub, имеют 12-месячную гарантию с даты отгрузки. Гарантия покрывает производственные дефекты и функциональные сбои при нормальных условиях эксплуатации. Повреждения, вызванные неправильной установкой, перенапряжением или физическим воздействием, не покрываются. Для гарантийных обращений свяжитесь с нашей службой поддержки, указав номер заказа и описание проблемы.
Доставка и техническая поддержка
- 📦 В наличии и готов к отправке — стандартный срок выполнения заказа 1–3 рабочих дня; доступны экспресс-варианты
- 📄 Документация — технический паспорт, сертификат соответствия и руководство по установке доступны по запросу
- 🔧 Техническая поддержка — Предпродажное инженерное сопровождение и постпродажное решение проблем по электронной почте и телефону
- 🔁 Возврат — политика возврата в течение 30 дней для неиспользованных товаров в оригинальной упаковке
