Product Description

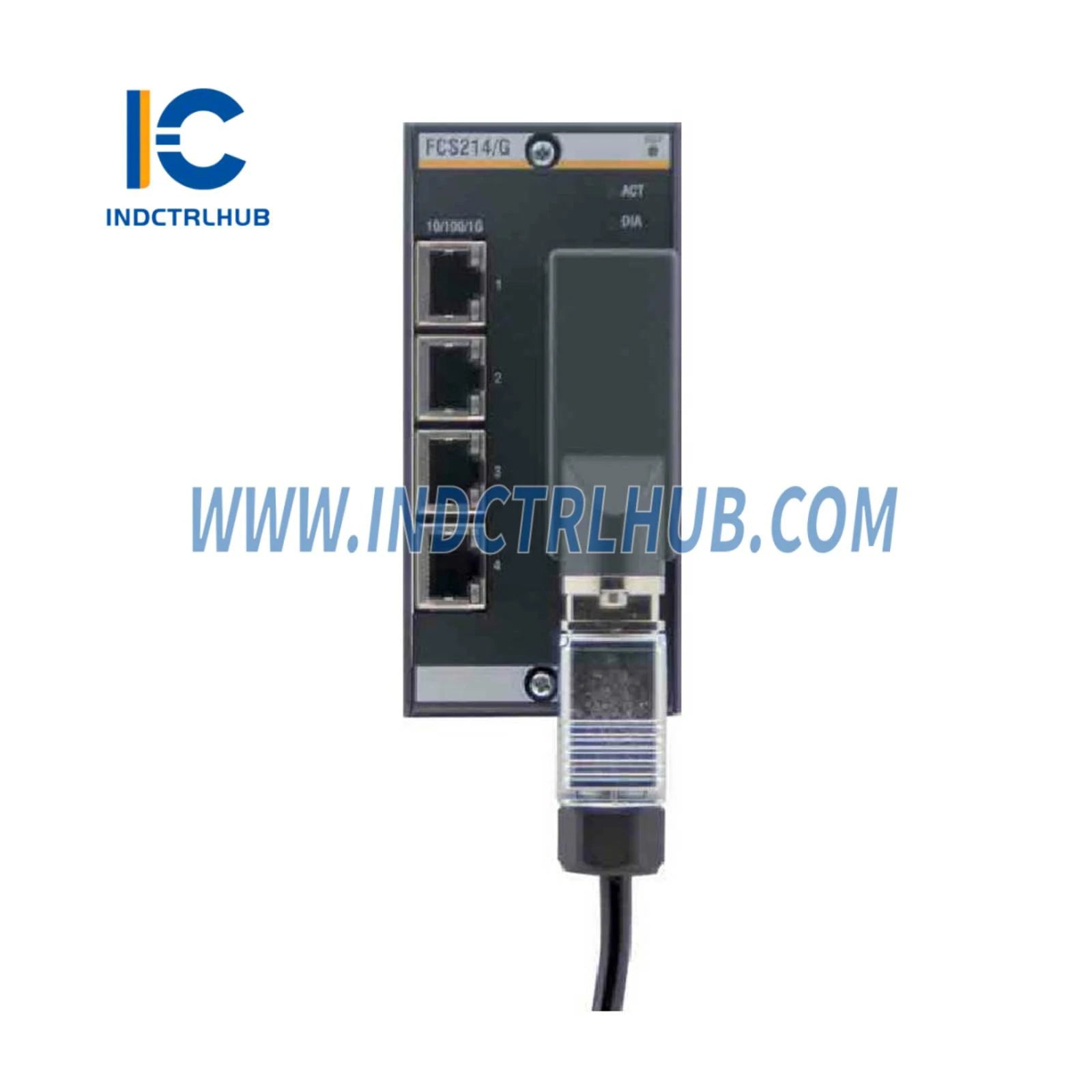

Медиа-конвертер Bachmann FCS214 - промышленный гигабитный коммутатор волокно-ethernet
Медиа-конвертер Bachmann FCS214 обеспечивает надёжное преобразование волокно-медь для промышленных сетей с требованием увеличенных расстояний передачи. Этот неуправляемый гигабитный коммутатор бесшовно связывает волоконно-оптическую инфраструктуру со стандартными Ethernet-устройствами, что делает его незаменимым для распределённых систем автоматизации, SCADA-сетей и приложений управления процессами, где критична защита от электромагнитных помех.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Номер модели | FCS214 / FCS214/F / FCS214/G |
| Тип коммутатора | Неуправляемый гигабитный медиа-конвертер |
| Волоконно-оптический порт | 1 × слот SFP (1000Base-X) |
| Медные порты | 1 × RJ45 10/100/1000 Мбит/с |
| Дальность передачи | До 120 км (зависит от типа волокна) |
| Рабочая температура | -40°C до +70°C |
| Источник питания | 24 В DC ±20% |
| Потребление энергии | Макс 5 Вт |
| Крепление | DIN-рейка 35 мм |
| Степень защиты | IP30 |
| Среднее время наработки на отказ (MTBF) | >200 000 часов |
| Сертификация | CE, UL, cUL, ATEX Зона 2 |
Ключевые особенности & преимущества
- Подключи и работай: Неуправляемый дизайн исключает сложность настройки для мгновенного развертывания
- Увеличенная дальность: Волоконно-оптическое соединение обеспечивает передачу данных за пределами стандартных ограничений медных кабелей
- Защита от электромагнитных помех: Волоконно-оптическая изоляция защищает от электрических помех в суровых промышленных условиях
- Широкий температурный диапазон: Надёжно работает при температурах от -40°C до +70°C в экстремальных условиях
- Компактный дизайн: Экономящее место крепление на DIN-рейку легко интегрируется в шкафы управления
- Автонастройка: Автоматически обнаруживает и настраивает оптимальную скорость и режим дуплекса
Промышленные сценарии применения
Распределённые системы управления: Медиа-конвертер FCS214 отлично подходит для подключения удалённых I/O подстанций к центральным контроллерам на больших расстояниях. Используйте вместе с Ethernet мастер-модулем Bachmann MP213/E для создания надёжных волоконно-оптических магистралей для систем автоматизации M1, одновременно интегрируясь с модулями шины BS210 для комплексной архитектуры системы.
Инфраструктура SCADA-сети: Соединяйте оптоволоконные полевые сети с Ethernet-основанными SCADA-серверами с помощью FCS214. Используйте в сочетании с Ethernet-коммутаторами Bachmann SWI205 для локального подключения устройств и контроллерами MPC240 для интеллектуальной обработки на периферии в многосайтовых установках.
Сети управления технологическими процессами: Интегрируйте FCS214 в архитектуры автоматизации процессов, требующие гальванической развязки между зонами управления. Используйте в паре с цифровыми модулями ввода-вывода DIO216/4 и аналоговыми модулями AIO288/3 для полной связи с полевыми приборами.
Интеграция системы и совместимость
Медиаконвертер FCS214 бесшовно интегрируется с промышленными Ethernet-коммутаторами, включая Allen-Bradley 1783-BMS10CGL Stratix 5700, N-TRON 508TX и GE IS420ESWBH3A IONet switch для многопоставочных сетевых решений. Для оптоволоконной инфраструктуры FCS214 работает со стандартными SFP-трансиверами, совместимыми с оптическими конвертерами Schneider 140NRP31200 и аналогичными промышленными оптическими модулями.
Руководство по установке и конфигурации
Шаг 1 - Крепление: Установите FCS214 на стандартную DIN-рейку 35 мм внутри вашего шкафа управления, обеспечивая достаточную вентиляцию и разделение с оборудованием высокого напряжения.
Шаг 2 - Подключение питания: Подключите источник питания 24 В постоянного тока (совместимый с модулями питания Bachmann NT255), соблюдая правильную полярность. Светодиодные индикаторы загорятся при успешном включении питания.
Шаг 3 - Установка оптоволокна: Вставьте соответствующий SFP-трансивер (одномодовый или многомодовый) и подключите оптоволоконные кабели, обеспечивая чистоту и правильное выравнивание разъёмов.
Шаг 4 - Подключение Ethernet: Подключите кабель RJ45 Ethernet к медному порту. FCS214 автоматически согласует скорость и режим дуплекса с подключёнными устройствами.
Шаг 5 - Проверка: Наблюдайте за светодиодами состояния соединения, чтобы подтвердить успешное подключение оптоволокна и меди. Для стандартной работы настройка программного обеспечения не требуется.
Часто задаваемые вопросы
Q: Какие типы SFP-модулей совместимы с FCS214?
A: FCS214 поддерживает стандартные SFP-трансиверы 1000Base-X, включая одномодовые (до 120 км), многомодовые (до 2 км) и BiDi варианты. Всегда используйте промышленные SFP, рассчитанные на расширенный температурный диапазон.
Q: Можно ли использовать FCS214 в резервных сетевых топологиях?
A: Хотя сам FCS214 не поддерживает протоколы резервирования, он может использоваться в параллельных конфигурациях с внешними менеджерами резервирования или интегрироваться в кольцевые топологии с помощью управляемых коммутаторов серии Allen-Bradley Stratix.
Q: Какое максимальное расстояние по оптоволокну поддерживается?
A: Максимальная дистанция зависит от установленного SFP-модуля. Одномодовые SFP поддерживают до 120 км, а многомодовые обычно до 2 км. Всегда проверяйте спецификации SFP для вашего конкретного применения.
Q: Поддерживает ли FCS214 PoE (Power over Ethernet)?
A: Нет, FCS214 не поддерживает функцию PoE. Для требований PoE рассмотрите управляемые коммутаторы, такие как Allen-Bradley 1783-BMS10CGP с интегрированной поддержкой PoE.
Q: Подходит ли FCS214 для установки в опасных зонах?
A: FCS214 имеет сертификат ATEX Zone 2 для использования в потенциально взрывоопасных атмосферах. Для применения в зонах Zone 1 или Division 1 обратитесь на завод за специализированными вариантами или используйте одобренные корпуса.
Q: Как устранить неполадки при сбоях связи?
A: Проверьте светодиодные индикаторы — постоянный зелёный сигнализирует о хорошем соединении, мигающий — о активности, отсутствие света — о разрыве связи. Убедитесь в чистоте волокна, правильной установке SFP, целостности кабеля и напряжении питания. Проверьте, что подключённые устройства поддерживают гигабитные скорости.
Производительность и надежность
Разработанный для непрерывной промышленной эксплуатации, медиаконвертер FCS214 обеспечивает гигабитную производительность на скорости линии с минимальной задержкой (<5μs). Бесшумный безвентиляторный дизайн исключает механические точки отказа, способствуя исключительному MTBF более 200 000 часов. Конформное покрытие защищает от влаги, пыли и коррозионных атмосфер, характерных для промышленных условий.
Гарантия & Техническая поддержка
Каждый медиаконвертер Bachmann FCS214 поставляется с комплексной 12-месячной гарантией производителя, покрывающей дефекты материалов и изготовления. Наша техническая поддержка предоставляет экспертную помощь в проектировании сети, руководстве по установке и устранении неполадок на протяжении всего жизненного цикла продукта. По запросу доступны варианты расширенной гарантии.
Почему выбирают Industrial Control Hub?
Мы специализируемся на аутентичном промышленном сетевом оборудовании с гарантированным качеством, конкурентными ценами и доставкой по всему миру. Наш обширный ассортимент включает полный портфель автоматизации Bachmann, а также сопутствующие продукты от Allen-Bradley, GE, Schneider и других ведущих производителей, обеспечивая единый источник закупок для всего вашего проекта.
Идеально подходит для промышленных Ethernet-сетей, оптоволоконных магистралей, систем SCADA, управления процессами, автоматизации производства и распределённых I/O-приложений. Совместим с системами Bachmann M1, Allen-Bradley ControlLogix, Siemens S7 и другими основными платформами автоматизации.
