Управление состоянием промышленного оборудования в эпоху Индустрии 4.0: как технология мониторинга вибрации меняет предиктивное обслуживание
18 декабря 2025 года | Рубежи промышленной автоматизации
Управление состоянием промышленного оборудования в эпоху Индустрии 4.0: как технология мониторинга вибрации меняет предиктивное обслуживание
По мере того как мировое производство переходит к умным операциям, технологии предиктивного обслуживания становятся ключевым фактором снижения операционных затрат и повышения надежности оборудования. Согласно последнему отчету McKinsey, компании, внедряющие передовые системы мониторинга вибраций, могут сократить незапланированные простои на 30-50% и затраты на обслуживание на 20-40%. В этой технологической революции интеллектуальные платформы мониторинга, представленные серией Bently Nevada 3500, переопределяют стандарты управления состоянием промышленного оборудования.
Инженерные команды, отслеживающие состояние критически важного оборудования с помощью данных о вибрации в реальном времени
Волна цифровой трансформации на мировом рынке промышленного обслуживания
Согласно годовому отчету Mordor Intelligence за 2025 год, мировой рынок промышленного мониторинга вибраций прогнозируется вырасти с 2,35 миллиарда долларов в 2024 году до 3,87 миллиарда долларов к 2030 году, что соответствует среднегодовому темпу роста в 8,7%. Основными факторами этого роста являются:
- Давление на обслуживание устаревающей инфраструктуры — более 60% мирового оборудования для производства электроэнергии и нефтехимических предприятий эксплуатируются более 20 лет, что создает острую потребность в непрерывном мониторинге
- Новые вызовы энергетического перехода — объекты возобновляемой энергетики (например, офшорные ветровые электростанции) имеют более высокую зависимость от удаленного мониторинга и предиктивного обслуживания
- Нехватка рабочей силы — дефицит квалифицированных техников по обслуживанию подталкивает компании к автоматизированным решениям мониторинга
- Ужесточение нормативных требований — международные стандарты, такие как API 670 и ISO 20816, вводят более строгие требования к мониторингу критического вращающегося оборудования
На этом фоне многоканальные интеллектуальные системы мониторинга — такие как Bently Nevada 3500/40M четырехканальный монитор Proximitor (модель: 3500/40-01-00) — переходят из разряда «опциональной конфигурации» в «стандартную конфигурацию».
От реактивного реагирования к проактивному прогнозированию: три скачка в технологии мониторинга
Первое поколение: эра периодических инспекций (1970-е — 1990-е)
Персонал технического обслуживания использовал портативные вибрационные анализаторы для периодических проверок с интервалами сбора данных в несколько недель или даже месяцев. Такой подход не позволял фиксировать внезапные отказы и сильно зависел от опыта персонала.
Второе поколение: эра онлайн-мониторинга (1990-е — 2010-е)
Постоянно установленные датчики обеспечивали круглосуточный непрерывный мониторинг, но ранние системы были в основном однофункциональными модулями без возможностей интеллектуального анализа. Сильная фрагментация данных затрудняла интеграцию с системами управления активами предприятия.
Третье поколение: эра интеллектуального прогнозирования (2010-е — настоящее время)
Современные платформы, представленные серией 3500, интегрируют многоканальную обработку сигналов, edge-вычисления, облачную аналитику и алгоритмы машинного обучения. Системы не только контролируют текущее состояние, но и могут прогнозировать тенденции состояния оборудования на 3-6 месяцев вперед.

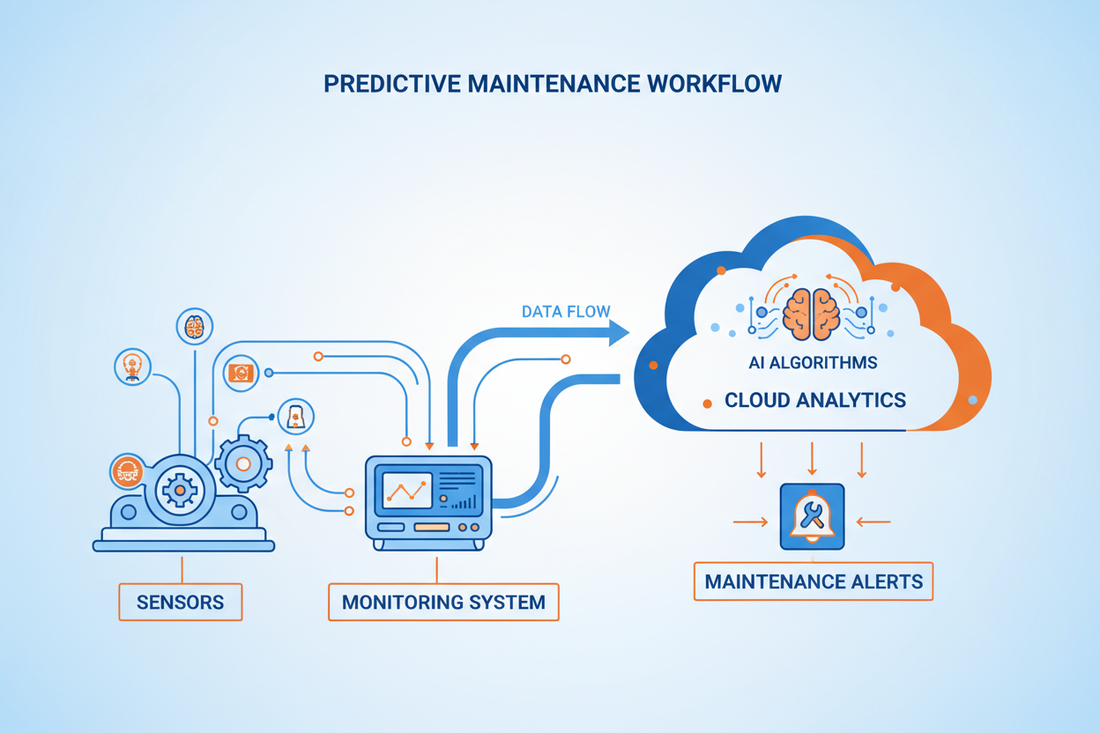

Полный цикл предиктивного обслуживания от сбора данных с датчиков до интеллектуального принятия решений
Примеры применения в отрасли: как технологии создают реальную ценность
Случай 1: Нефтеперерабатывающий завод на Ближнем Востоке избегает миллионов убытков
В третьем квартале 2024 года нефтеперерабатывающий завод в ОАЭ с производственной мощностью 400 000 баррелей в сутки обнаружил аномальные сигналы дифференциального расширения в критическом компрессорном блоке через систему мониторинга 3500/40M. Система выдала предупреждения до того, как температуры подшипников значительно повысились, что позволило команде технического обслуживания заменить подшипники в запланированное окно остановки, избежав потенциальных потерь в размере 12 миллионов долларов из-за незапланированных простоев.
Менеджер по обслуживанию станции заявил: «Возможность независимой четырехканальной конфигурации позволяет нам одновременно контролировать радиальную вибрацию, осевое смещение, дифференциальное расширение и эксцентриситет. Такое многомерное слияние данных значительно повышает точность диагностики неисправностей.»
Кейс 2: Азиатская угольная электростанция продлевает срок службы турбины на 5 лет
После внедрения комплексной системы мониторинга вибрации в 2019 году индийская угольная электростанция мощностью 600 МВт продлила цикл капитального ремонта главного турбогенератора с 4 до 6 лет благодаря непрерывному мониторингу состояния и анализу трендов, при этом сократив незапланированные простои на 73%.
Руководитель проекта отметил: «Функция REBAM (измерение баланса вращающегося оборудования) в реальном времени позволяет нам выполнять балансировку на месте без остановки, что ранее требовало привлечения внешних специалистов и дорогостоящего оборудования.»
Кейс 3: Североамериканский СПГ-объект достиг удаленной диагностики
Канадский терминал по экспорту сжиженного природного газа использовал возможности Ethernet-коммуникаций серии 3500 для интеграции данных вибрации с 16 крупных компрессоров в корпоративную систему DCS. Команды обслуживания могут удаленно контролировать несколько площадок, расположенных на расстоянии 200 километров от штаб-квартиры, снижая затраты на труд на 40%.
Критическое вращающееся оборудование стоимостью десятки миллионов долларов в современных промышленных объектах требует непрерывного мониторинга состояния
Тенденции развития технологий: ключевые направления на ближайшие пять лет
1. Периферийный интеллект и облачное сотрудничество
Системы мониторинга следующего поколения переносят больше аналитических возможностей на периферийные устройства. Например, 3500/40M Расширенные диагностические функции серии M могут выполнять предварительную идентификацию неисправностей локально, загружая в облако только критические события и данные трендов, что значительно снижает требования к пропускной способности и задержкам.
2. Мультифизический слияние мониторинга
Чистый мониторинг вибрации развивается в сторону мультипараметрического слияния. Корреляционный анализ температуры, давления, потока, акустической эмиссии и других данных с вибрационными сигналами позволяет раньше выявлять сложные паттерны неисправностей. Лидеры отрасли начали внедрять интегрированные сенсорные сети.
3. Глубокое применение технологии цифровых двойников
Объединяя данные мониторинга в реальном времени с цифровыми двойниками оборудования, инженеры могут проводить «что-если анализ» — моделировать реакции оборудования при различных условиях эксплуатации для оптимизации параметров и продления срока службы.
4. Прорывы в технологиях беспроводной связи и сбора энергии
Хотя критическое оборудование по-прежнему в основном использует проводные системы, беспроводной мониторинг вспомогательного оборудования быстро набирает популярность. Автономные датчики на основе сбора энергии вибрации уже достигли коммерциализации в некоторых сценариях применения.
5. Обнаружение аномалий на базе ИИ
Алгоритмы машинного обучения меняют парадигму диагностики неисправностей. Обучаясь на исторических данных тысяч единиц оборудования, системы могут выявлять слабые аномальные сигналы, которые сложно обнаружить человеческим экспертам, увеличивая время предупреждения с дней до недель и даже месяцев.
Рыночный ландшафт: экосистема конкуренции и сотрудничества
Современный мировой рынок промышленного мониторинга вибраций представляет собой разнообразный ландшафт «технологические лидеры + региональные специалисты + новые стартапы»:
Преимущества традиционных лидеров
Установленные поставщики, такие как Baker Hughes (материнская компания Bently Nevada), SKF и Emerson, сохраняют доминирующие позиции на рынке премиум-класса благодаря многолетнему опыту в отрасли. Их преимущества включают:
- Надежность, подтвержденная на десятках тысяч установок оборудования
- Глобальные сервисные сети и техническая поддержка
- Долгосрочные партнерства с крупными EPC-подрядчиками и конечными пользователями
- Сертифицированные продуктовые линейки, соответствующие строгим отраслевым стандартам (API, ISO, ATEX и др.)
Проблемы, вызванные новыми игроками
Стартапы на базе ИИ, такие как израильская Augury и американская Senseye, выходят на рынок оборудования малого и среднего размера, предлагая облачные SaaS-сервисы мониторинга. Хотя они пока не нарушили позиции традиционных поставщиков в критически важном оборудовании, их гибкие бизнес-модели и способность к быстрой итерации привлекают множество клиентов из сегмента МСП.
Характеристики регионального рынка
- Северная Америка: бум сланцевой нефти и газа стимулирует спрос на мониторинг компрессоров, в то время как продолжаются обновления устаревающих нефтеперерабатывающих заводов
- Европа: строгие экологические нормы и цели углеродной нейтральности стимулируют компании оптимизировать эффективность существующего оборудования
- Ближний Восток: крупные нефтехимические проекты продолжают инвестиции, с высоким спросом на высококлассные системы мониторинга
- Азиатско-Тихоокеанский регион: расширение производства и строительство инфраструктуры в Китае и Индии создают огромные дополнительные рынки
Проблемы внедрения: разрыв между закупкой и реализацией ценности
Несмотря на явные технологические преимущества, компании по-прежнему сталкиваются с множеством проблем при внедрении передовых систем мониторинга:
Порог начальных инвестиций
Полная система мониторинга серии 3500 (включая стойку, блок питания, модули мониторинга, коммуникационный шлюз и программное обеспечение) может потребовать инвестиций от десятков до сотен тысяч долларов. Хотя окупаемость обычно достигается в течение 1-2 лет, первоначальные капитальные затраты остаются барьером для малого и среднего бизнеса.
Дефицит навыков
Эффективное использование данных мониторинга требует междисциплинарных знаний в области вибрационного анализа, машиностроения и науки о данных. Многие компании приобретают продвинутые системы, но не могут полностью использовать их потенциал из-за отсутствия квалифицированного персонала. Инвестиции в обучение и удержание талантов становятся критическими факторами успеха.
Сложность интеграции систем
Интеграция систем мониторинга с существующими DCS, SCADA, CMMS и другими корпоративными системами часто оказывается сложнее, чем ожидалось. Технические вопросы, такие как стандартизация форматов данных, кибербезопасность и требования к работе в реальном времени, требуют профессиональных команд для решения.
Сопротивление организационным изменениям
Переход от «ремонта после отказа» или «планового обслуживания» к «прогнозирующему обслуживанию» требует глубоких изменений в организационной культуре и рабочих процессах. Персонал технического обслуживания на передовой может скептически относиться к новым технологиям, а руководству также нужно время для адаптации к моделям принятия решений на основе данных.
Лучшие практики для успешной реализации
Основываясь на опыте тысяч успешных проектов по всему миру, следующие стратегии значительно повышают шансы на успех:
1. Начинайте с критически важного оборудования, расширяйтесь постепенно
Приоритетно внедряйте системы мониторинга для оборудования с наивысшими затратами простоя и рисками отказов. Ранние успешные случаи укрепляют доверие и обеспечивают финансирование для последующего расширения.
2. Создайте межфункциональные команды
Команды проекта должны включать представителей эксплуатации, технического обслуживания, приборостроения, ИТ и руководства. Убедитесь, что выбор технологий соответствует как инженерным требованиям, так и архитектуре ИТ предприятия и бюджетным ограничениям.
3. Инвестируйте в обучение и передачу знаний
Сотрудничайте с поставщиками для разработки комплексных программ обучения, охватывающих эксплуатацию системы, интерпретацию данных и диагностику неисправностей. Рассмотрите возможность отправки ключевого персонала на профессиональные сертификационные курсы (например, сертификация вибрационного аналитика ISO 18436).
4. Установите чёткие процедуры реагирования
Предварительно определите процедуры реагирования, ответственных лиц и пути эскалации для разных уровней сигналов тревоги. Обеспечьте, чтобы данные мониторинга приводили к своевременным ремонтным действиям, а не игнорировались как «шум».
5. Постоянно оптимизируйте пороги сигнализации
Начальные настройки порогов часто бывают слишком консервативными или агрессивными. Постепенно оптимизируйте параметры, анализируя исторические данные и показатели ложных срабатываний/пропусков, чтобы сбалансировать чувствительность и применимость.
Регуляторная среда и эволюция стандартов
Во всем мире мониторинг промышленного оборудования подчиняется все более строгим нормативным требованиям:
Постоянные обновления стандарта API 670
Стандарт API 670 Американского института нефти («Системы мониторинга вибрации, осевого положения и температуры подшипников для вращающегося оборудования») является де-факто стандартом для нефтяной, газовой и нефтехимической промышленности. Последнее, пятое издание (опубликовано в 2014 году, пересматривается в 2024) предъявляет более высокие требования к надежности, избыточности и диагностическим возможностям систем мониторинга.
Системы, соответствующие API 670 — такие как 3500/40M— должны проходить строгие типовые испытания и полевую проверку, обеспечивая гарантию качества для конечных пользователей.
Тенденции сертификации функциональной безопасности
Сертификации IEC 61508 (Функциональная безопасность) и IEC 61511 (Системы безопасности для технологических процессов) переходят из разряда «дополнительных баллов» в «требования». Особенно в приложениях, связанных с безопасностью персонала и охраной окружающей среды, спрос на системы мониторинга с сертификатом SIL (уровень целостности безопасности) быстро растет.
Влияние регулирования кибербезопасности
По мере того как системы мониторинга становятся все более сетевыми, возрастает важность стандартов промышленной кибербезопасности, таких как IEC 62443. Компаниям необходимо учитывать функции безопасности, такие как безопасная загрузка, зашифрованные коммуникации и контроль доступа при выборе систем.
Перспективы: ландшафт промышленного обслуживания в 2030 году
Смотрим на ближайшие пять лет: в области промышленного вибрационного мониторинга и предиктивного обслуживания будут наблюдаться следующие тенденции:
Рост автономных систем технического обслуживания
Сочетая ИИ, робототехнику и передовые технологии мониторинга, часть оборудования достигнет «самодиагностики и саморемонта». Например, когда системы мониторинга обнаруживают износ подшипников, они автоматически запускают регулировку системы смазки или уведомляют автономных роботов о необходимости замены.
Распространение модели технического обслуживания как услуги (MaaS)
Производители оборудования перейдут от «продажи продуктов» к «продаже доступности». Системы мониторинга станут ядром контрактов по гарантии производительности, при этом поставщики берут на себя ответственность за управление состоянием оборудования, а пользователи платят на основе доступности.
Экосистема обмена данными между предприятиями
Анонимизированные данные о состоянии оборудования будут обмениваться между отраслями, формируя «коллективный интеллект». Случай отказа в одной компании может помочь предотвратить аналогичные проблемы по всему миру на похожем оборудовании, ускоряя улучшение надежности во всей отрасли.
Оптимизация, ориентированная на устойчивое развитие
Системы мониторинга будут сосредоточены не только на надежности оборудования, но и на оптимизации энергоэффективности и выбросов углерода. Точное управление рабочими состояниями оборудования минимизирует воздействие на окружающую среду при обеспечении безопасности.
Технологический акцент: основная ценность многоканальных систем мониторинга
Среди множества технологий мониторинга многоканальные системы датчиков приближения — такие как Bently Nevada 3500/40M (модель 3500/40-01-00) — стали предпочтительным выбором для критически важного вращающегося оборудования благодаря уникальным техническим преимуществам:
Надежность бесконтактных измерений
В отличие от контактных датчиков, таких как акселерометры, датчики приближения измеряют абсолютное смещение вала по принципу вихревых токов, не подвержены помехам вибрации корпуса подшипника. Это позволяет точно выявлять проблемы, специфичные для ротора (например, дисбаланс, изгиб, трещины), а не просто контролировать передачу вибрации.
Гибкость независимой конфигурации четырех каналов
Один модуль поддерживает четыре независимых канала, каждый из которых можно настроить для различных измерительных функций (радиальная вибрация, осевое смещение, дифференциальное расширение, эксцентриситет, REBAM). Эта гибкость позволяет одному устройству адаптироваться к различным потребностям — от простых насосов до сложных турбин.
Обработка сигналов в реальном времени и edge-интеллект
DSP-процессор, встроенный в модули серии M, может выполнять фильтрацию, интеграцию, спектральный анализ и другие операции в реальном времени, завершая локальные решения по тревогам. Эта возможность edge-вычислений обеспечивает эффективность критически важных защитных функций даже при перебоях связи.
Буферные выходы и интеграция системы
Буферные выходы с импедансом 550Ω позволяют одновременно передавать необработанные сигналы датчиков в DCS, регистраторы или резервные системы мониторинга без эффекта нагрузки. Эта возможность «измерить один раз, использовать везде» значительно снижает затраты на установку датчиков.
Мнения отраслевых экспертов
"Истинная ценность предиктивного обслуживания заключается не в предотвращении сбоев, а в оптимизации всего жизненного цикла актива. Благодаря непрерывному мониторингу мы можем принимать меры, когда производительность оборудования начинает снижаться, а не ждать полного отказа. Эта проактивность превращает обслуживание из центра затрат в центр создания ценности."
"Самое большое изменение, которое мы наблюдаем, — это переход принятия решений по обслуживанию от «основанных на опыте» к «основанным на данных». Молодые инженеры могут принимать более точные решения, чем опытные эксперты, анализируя исторические тенденции и сравнивая эталонные данные. Технологии демократизируют профессиональную экспертизу."
"Окупаемость систем многоканального мониторинга часто полностью проявляется при предотвращении первой крупной аварии. У нас есть клиенты, которые избежали потенциальных убытков в 50 миллионов долларов и 6-месячных простоев благодаря раннему обнаружению трещин ротора турбины. По сравнению с этим стоимость системы мониторинга незначительна."
Дорожная карта внедрения в предприятии: путь от оценки до оптимизации
Этап 1: Оценка потребностей и приоритизация (1-2 месяца)
- Идентифицировать критический инвентарь оборудования (на основе затрат на простой, истории отказов, влияния на безопасность)
- Оценить пробелы в существующих возможностях мониторинга
- Разработать предварительный бюджет и модель ROI
- Сформировать кросс-функциональную проектную команду
Этап 2: Выбор технологии и проектирование (2-3 месяца)
- Определить параметры мониторинга и типы датчиков
- Выбрать платформу мониторинга (с учетом масштабируемости, возможности интеграции, поддержки поставщика)
- Спроектировать архитектуру системы (расположение датчиков, сеть связи, хранение данных)
- Разработать детальный план проекта и ключевые этапы
Этап 3: Пилотное внедрение (3-6 месяцев)
- Развернуть полную систему на 1-2 единицах критического оборудования
- Провести базовые измерения и первоначальные настройки порогов
- Обучить персонал по эксплуатации и техническому обслуживанию
- Проверить производительность системы и эффективность интеграции
Этап 4: Полное развертывание (6-18 месяцев)
- Оптимизировать дизайн и процессы на основе опыта пилотного проекта
- Постепенно расширять на другое критическое оборудование
- Установить стандартизированные процедуры анализа данных и реагирования
- Интеграция в системы управления активами предприятия
Фаза 5: Непрерывная оптимизация (постоянно)
- Регулярно оценивайте эффективность сигналов тревоги и уровень ложных срабатываний
- Используйте машинное обучение для оптимизации моделей прогнозирования
- Расширяйте параметры мониторинга и измерения анализа
- Делитесь лучшими практиками и развивайте внутренних экспертов
Заключение: Принятие будущего обслуживания, основанного на данных
Эволюция технологий промышленного мониторинга вибрации представляет собой не просто развитие датчиков и алгоритмов, а фундаментальный сдвиг в философии обслуживания — от реактивного реагирования к проактивному предотвращению, от опыта к анализу данных, от изолированного оборудования к взаимосвязанным экосистемам.
В этой трансформации зрелые платформы, представленные серией Bently Nevada 3500, обеспечивают надежную техническую основу, в то время как новые технологии ИИ и облачные решения открывают инновационные возможности. Успешными будут те организации, которые смогут сбалансировать технологический прогресс с практичностью, инвестиционную отдачу с долгосрочной стратегией.
Для компаний, рассматривающих внедрение или обновление систем мониторинга вибрации, сейчас идеальное время. Технологии созрели, затраты продолжают снижаться, а конкурентное давление и нормативные требования делают стоимость промедления все более высокой. Главное — начать с малого, быстро учиться, постоянно совершенствоваться — пусть данные станут вашим самым надежным советником по обслуживанию.
Узнайте больше: Если вы хотите узнать, как выбрать и внедрить подходящие решения для мониторинга вибрации вашего критически важного оборудования, посетите нашу страницу продукции серии Bently Nevada 3500 или свяжитесь с нашими специалистами по промышленной автоматизации для получения индивидуальной консультации.
Дополнительная литература и ресурсы
- Полный каталог продукции серии Bently Nevada 3500
- Подробные технические характеристики четырехканального монитора 3500/40M Proximitor
- Стандарт API 670: Технические спецификации систем мониторинга вращающегося оборудования
- Серия ISO 20816: Стандарты оценки механической вибрации
- IEC 61508: Международный стандарт функциональной безопасности
- Отчет McKinsey: «Предиктивное обслуживание в эпоху Индустрии 4.0»
- Mordor Intelligence: «Глобальный анализ рынка мониторинга вибрации 2025-2030»
