| Especificação |
Detalhes |
| Modelo |

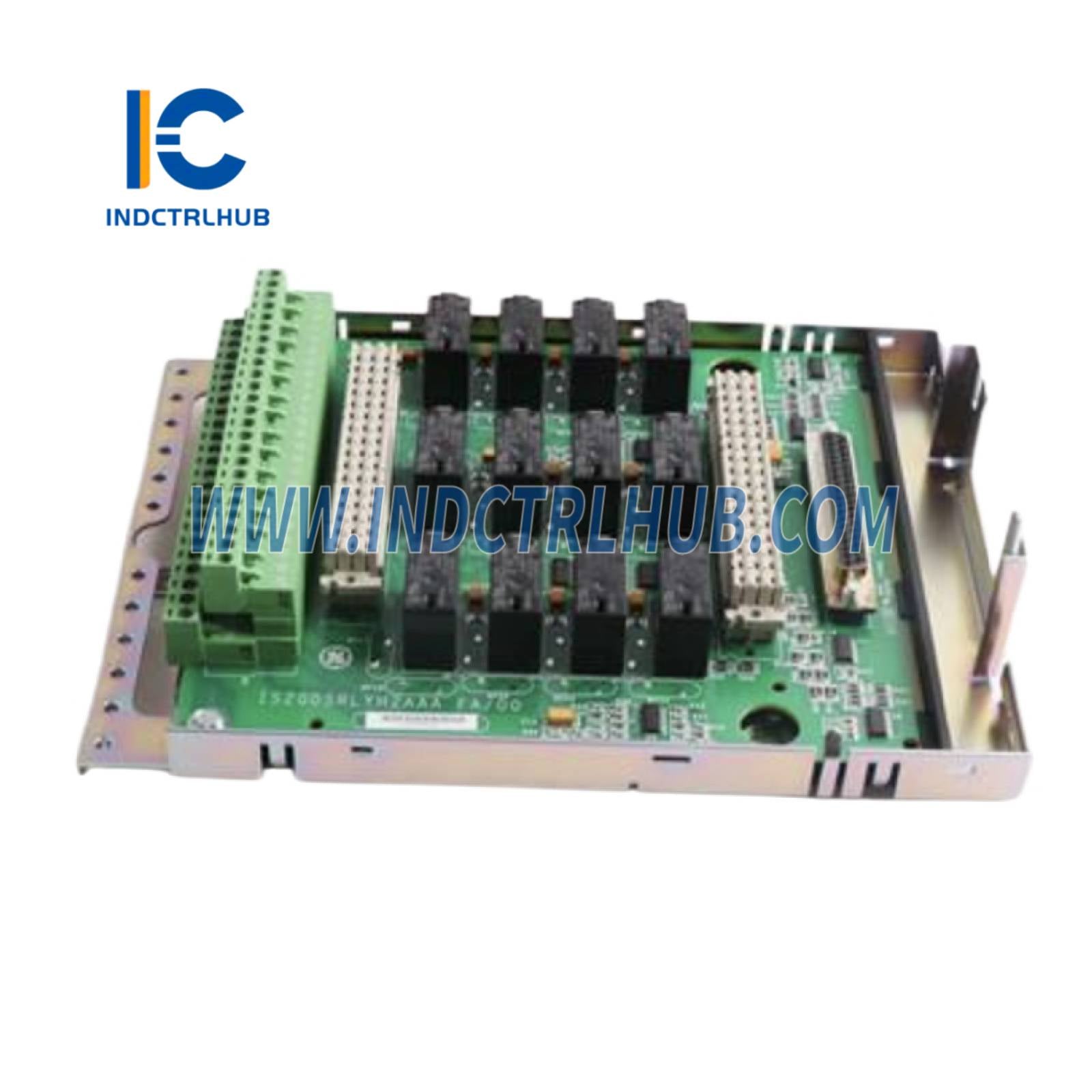

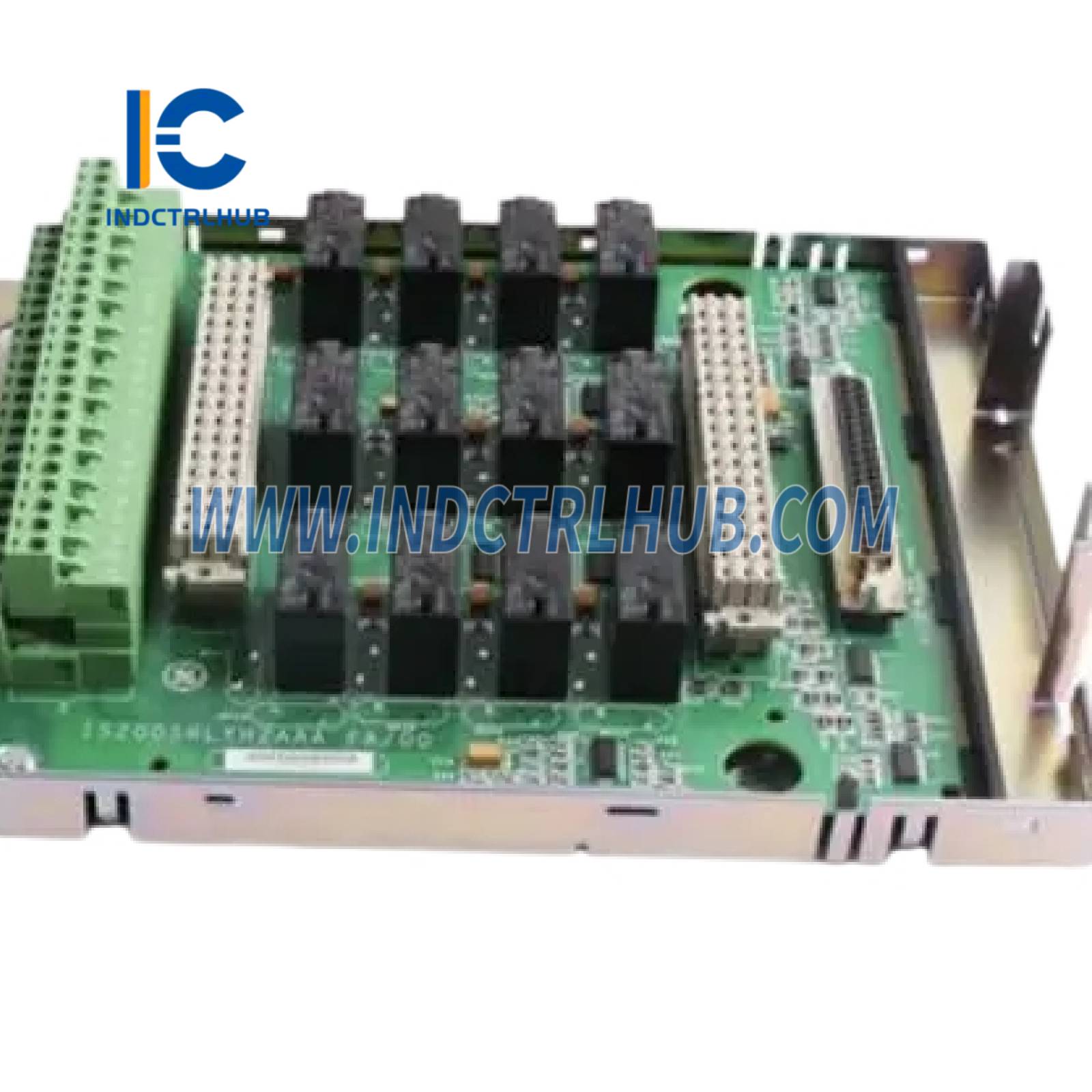

IS200SRLYH1A, IS200SRLYH2A |
| Séries |
Mark VIe Speedtronic |
| Tipo |
Placa de Terminais de Saída de Relé Simplex |
| Função |
Fornece 12 circuitos de saída de relé Form-C para controle de saída discreta |
| Canais de Relé |
12, cada um suportando contato seco ou operação de relé energizado |
| Corrente Máxima de Carga |
5 A por relé, 125 V CC ou 250 V CA (dependendo da aplicação, limitado pela classificação do relé) |
| Configuração dos Terminais |
IS200SRLYH1A: Terminais fixos em caixa (TB1, 48 terminais); IS200SRLYH2A: Terminais plugáveis com conectores JW1/JW2 para placas opcionais |
| Conectores |
48 terminais para cliente (TB1), conectores JW1/JW2 opcionais (apenas IS200SRLYH2A) |
| Compatibilidade do Pacote I/O |
Pacote I/O PDOA/YDOA |
| Jumpers |
Nenhum na placa; 6 jumpers na placa opcional WROBH1 para controle de energia do relé |
| Componentes |
Tecnologia de montagem em superfície, relés, blocos de terminais, conector plugável opcional (IS200SRLYH2A) |
| Consumo de Energia |
Aproximadamente 1–2 A a 5 VCC (típico para módulos Mark VIe, não especificado publicamente) |
| Tamanho da Placa |
15,9 cm de altura x 17,8 cm de largura (6,26 x 7,01 pol) |
| Revestimento |
Revestimento conformal para proteção ambiental |
| Marcações da Placa |
Logotipo GE, IS200SRLYH1A ou IS200SRLYH2A, código 6BA01 |
| Temperatura de Operação |
-30°C a +65°C (-22°F a +149°F) |
| Temperatura de Armazenamento |
-40°C a +85°C (-40°F a +185°F) |
| Umidade Relativa |
5% a 95% (sem condensação) |
| Peso |
Aprox. 0,5 kg (1,1 lbs) |
| Montagem |
Slot único no rack Mark VIe, montagem plana ou em trilho DIN |
| Certificações |
CE, UL, CSA, Classe I Div 2 |
| Compatibilidade |
Sistema de Controle de Turbina Mark VIe, software ToolboxST |
| Manual |
GEH-6721L |
